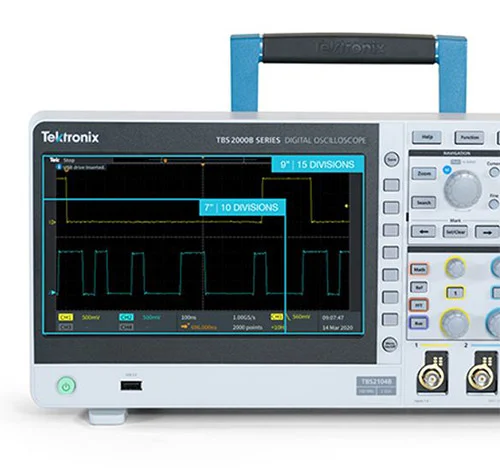

Осциллограф цифровой запоминающий 2 канала TBS2102B
Цифровой запоминающий осциллограф Tektronix TBS2102B — это современное решение для анализа сигналов, сочетающее высокую точность, широкую функциональность и простоту в использовании. Прибор оснащён двумя аналоговыми каналами с полосой пропускания 100 МГц и максимальной частотой дискретизации 2 Гвыб/с (на половине каналов) или 1 Гвыб/с (на всех каналах). Благодаря длине записи 5 миллионов точек, он позволяет детально исследовать даже длительные сигналы без потери разрешения.
Осциллограф поддерживает множество режимов захвата: выборка, пиковая детекция (глитчи от 3,5 нс), усреднение до 512 осциллограмм, высокое разрешение и прокрутку. Это делает TBS2102B универсальным инструментом для широкого спектра задач — от базового анализа до сложных исследований в реальном времени.
Диапазон чувствительности по вертикали составляет от 1 мВ/дел до 10 В/дел, с точностью усиления по постоянному току ±2% (±3% при 1 мВ/дел). Входное сопротивление — 1 МОм, максимальное входное напряжение — 300 В (среднекв.), что делает прибор безопасным и универсальным при подключении к различным источникам сигнала.
TBS2102B поддерживает арифметические функции (сложение, вычитание, умножение) и БПФ с выбором окон и масштабов. Встроенная система автоматических измерений (до 32 типов) позволяет одновременно отобразить до шести параметров, включая частоту, фазу, длительность фронтов и скважность импульсов. Возможность стробирования позволяет проводить измерения в конкретных фрагментах сигнала.
Дисплей устройства — это 9-дюймовый цветной широкоформатный экран с разрешением 800×480 пикселей. Он поддерживает отображение в форматах YT и XY, векторное представление и режимы послесвечения, что обеспечивает чёткую визуализацию осциллограмм и удобный анализ сложных сигналов.
Для подключения и управления прибор оснащён передним и задним портами USB 2.0, портом USB-устройства и сетевым разъёмом LAN (RJ-45). Встроенная веб-страница позволяет удалённо управлять осциллографом, сохранять сигналы и изображения, а также настраивать параметры без необходимости физического доступа к прибору. Поддержка Wi-Fi-адаптеров обеспечивает ещё большую гибкость в работе.
Энергопитание прибора осуществляется от сети 100–240 В с частотой от 47 до 440 Гц. Потребляемая мощность не превышает 80 Вт. Компактный и лёгкий (2,62 кг), осциллограф легко интегрируется в любое рабочее пространство. Для защиты предусмотрен слот под замок Kensington, а для надёжной работы требуется зазор для вентиляции минимум 50 мм.
TBS2102B соответствует современным требованиям безопасности и устойчив к широкому диапазону температур и влажности, что позволяет использовать его в разнообразных условиях. Он станет надёжным помощником для инженеров, преподавателей и технических специалистов, обеспечивая профессиональный уровень измерений в удобном и доступном формате.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
2 ГГц |
|
Интерфейсы
|
USB, LAN, GPIB |
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 100 МГц |
| Число каналов | 2 |
| Макс. частота дискретизации | 2 Гвыб/с – на половине каналов 1 Гвыб/с – на всех каналах |
| Длина записи | 5 млн точек |
| Система вертикального отклонения аналоговых каналов | |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | Сигнал с (DC) или без (AC) постоянной составляющей |
| Входное сопротивление | 1 МОм ±1 %, 13 пФ ±1,5 пФ |
| Диапазон чувствительности по входу | от 1 мВ/дел до 10 В/дел |
| Разрешение по вертикали | 8 бит |
| Максимальное входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В |
| Режимы регистрации | |
| Выборка | Регистрация выборочных значений |
| Пиковая детекция | Захват глитчей длительностью от 3,5 нс на всех режимах развёртки |
| Усреднение | Усреднение от 2 до 512 осциллограмм |
| Высокое разрешение | Усреднение точек выборки в каждом интервале захвата до одной точки для осциллограммы |
| Прокрутка | Прокрутка осциллограммы по экрану справа налево при скорости свипирования, меньшей или равной 40 мс/дел |
| Режимы расчётов | |
| Все приборы | К1 – К2 К2 – К1 К1 + К2 К1 × К2 БПФ |
| Баланс постоянной составляющей | ±(1 мВ + 0,1 дел) |
| Точность усиления по постоянному току | ±2 %, от 10 В/дел до 5 мВ/дел ±3 % (типичное) при 1 мВ/дел |
| Точность измерения напряжения постоянного тока, режим усреднения | |
| Усреднение более 16 осциллограмм | ±([точность усиления по постоянному току] × |показание – [смещение – положение]| + точность смещения + 0,11 дел + 1 мВ) |
| Измерение разности напряжений между любыми двумя усредненными значениями из ≥16 осциллограмм, записанных при одинаковых настройках осциллографа и условиях окружающей среды | ±(точность усиления по постоянному току × |показание| + 0,08 дел + 1,4 мВ) |
| Диапазон положения по вертикали | ±5 делений |
| Диапазоны отклонения по вертикали вход 1 МОм | от 1 мВ/дел до 50 мВ/дел: ±1 В от 51 мВ/дел до 505 мВ/дел: ±10 В от 510 мВ/дел до 10 В/дел: ±100 В |
| Полоса пропускания аналогового сигнала, вход с пост. составляющей | от 0 до 100 МГц и выше |
| Коэффициент ослабления синфазного сигнала, типичное значение | 100:1 при частоте 60 Гц, уменьшается до 10:1 при частоте 50 МГц синусоидального сигнала, при одинаковых значениях чувствительности (В/дел) и настройках Тип входа на каждом канале |
| Развязка между каналами | ≥100:1 при полосе ≤100 МГц |
| Система горизонтального отклонения аналоговых каналов | |
| Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы) | 5 мс |
| Диапазон коэффициента развёртки TBS220xB, TBS207xB, TBS210xB | от 1 нс/дел до 100 с/дел |
| Диапазон «с/дел» TBS207xB, TBS210xB, TBS220xB | от 1 нс/дел до 100 с/дел в последовательности 1-2-4 |
| Диапазон задержки развёртки | От –15 делений до 5000 с |
| Диапазон компенсации временной задержки | ±100 нс |
| Точность развёртки | ±25 ppm в любом интервале ≥1 мс |
| Система запуска | |
| Режимы запуска | Автоматический, нормальный и однократный |
| Диапазон задержки запуска | От 20 нс до 8 с |
| Типы запуска | |
| По фронту | Нарастающий или нисходящий фронт в любом канале. Режим входа включает сигнал с постоянной составляющей, с ФНЧ, ФВЧ и подавлением шума. |
| По длительности импульса | Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению. |
| По рантам | Запуск по импульсу, который пересёк один порог, а затем, не пересекая второго порога, снова пересёк первый. |
| Тип входа сигнала запуска в аналоговые каналы | Сигнал с постоянной составляющей, с подавлением шума, ФВЧ, ФНЧ. |
| Чувствительность, запуск по фронту, вход с постоянной составляющей | |
| Аналоговые входы | 0,4 дел при частоте от 0 до 50 МГц 0,6 дел при частоте выше 50 и до 100 МГц 0,8 дел при частоте выше 100 и до 200 МГц |
| Диапазон уровней запуска | Входные каналы: ±4,90 делений от центра экрана |
| Хранение данных | |
| Срок хранения данных в энергонезависимой памяти, типичный | Неограниченный для настроек передней панели, сохранённых сигналов, настроек прибора и калибровочных констант |
| Часы реального времени | Программируемые часы, предоставляющие данные времени с указанием года, месяца, дня, часа, минут и секунд |
| Измерение параметров сигнала | |
| Курсоры | Измерение времени, амплитуды и экранные курсоры |
| Автоматические измерения | 32 типа, до шести из которых можно вывести на экран одновременно. Выполняемые измерения: период, частота, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный выброс, отрицательный выброс, размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее значение цикла, среднеквадратичное значение, среднеквадратичное значение цикла, число положительных импульсов, число отрицательных импульсов, число нарастающих фронтов, число спадающих фронтов, площадь, площадь за цикл, задержка ПЗ, задержка ПП, задержка ЗП, задержка ЗЗ |
| Стробирование | Выделение конкретного фрагмента зарегистрированного сигнала для проведения в нём измерений. Для выделения можно выбрать часть сигнала, ограниченную экраном, между курсорами сигнала или всю длину записи сигнала |
| Математическая обработка осциллограм | |
| Арифметические операции | Сложение, вычитание и умножение сигналов |
| БПФ | Амплитудный спектр. Настройка масштаба по вертикали для БПФ на Линейные среднеквадратичные значения или Среднеквадратичные значения в дБВ, а окна БПФ на Прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса |
| ПО для дистанционного управления | |
| Веб-страница | Встроенный интерфейс обеспечивает доступ к веб-странице прибора, с которой можно удалённо управлять масштабом по горизонтали и вертикали, настройками запуска и измерениями. С веб-страницы также можно сохранять сигналы и изображения на USB-накопитель |
| Характеристики экрана | |
| Тип | 9-дюймовый (228 мм), цветной жидкокристаллический широкоформатный дисплей с TFT-матрицей |
| Разрешение экрана | 800 пикселей по горизонтали × 480 пикселей по вертикали (WVGA) |
| Представление сигналов | Векторы, переменное послесвечение, бесконечное послесвечение |
| Формат | YT и XY |
| Порты ввода/вывода | |
| Высокоскоростной хост-порт USB 2.0 | Поддерживает USB-накопитель большой ёмкости и адаптер Wi-Fi. Один порт размещён на задней панели и один – на передней |
Порт ведомого устройства USB 2.0 |
|
| Высокоскоростной порт устройства USB 2.0 | |
| Порт устройства | Разъём, расположенный на задней панели, предназначен для обмена данными и управления осциллографом через интерфейс USBTMC или GPIB (с адаптером TEK-USB-488) |
| Совместимые адаптеры USB-WIFI | NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
| Порт LAN (Ethernet) | Разъём RJ-45, поддержка 10/100BASE-T |
| Компенсатор пробника | |
| Амплитуда | 5 В |
| Частота | 1 кГц |
| Замок Kensington | Слот на задней панели для стандартного замка Kensington |
| Источник питания | |
| Напряжение источника питания | от 100 до 240 Впере. тока (ср. кв.) ±10 % |
| Частота источника питания | от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В) |
| Потребляемая мощность | Не более 80 Вт |
| Физические характеристики | |
| Габариты | |
| Высота | 174,9 мм |
| Ширина | 372,4 мм |
| Глубина | 103,3 мм |
| Масса | |
| Автономный прибор | 2,62 кг |
| В упаковке для внутренней перевозки | 5,1 кг |
| Зазор для охлаждения | Возле левой и задней панелей прибора нужно оставлять просвет шириной 50 мм |
| Характеристики окружающей среды и требования безопасности | |
| Температура | |
| Рабочая | от 0 °C до +50 °C |
| Хранения | От –40 до +71 ºC |
| Относительная влажность | |
| Рабочая | Относительная влажность от 5 до 95 % при температуре до +30 °C, ОВ от 5 до 60 % при температуре выше 30 и до 50 °C, без конденсации паров |
| Хранения | ОВ от 5 до 95 % при температуре до +30 °C, ОВ от 5 до 60 % при температуре от 30 до 60 °C, без конденсации паров |
| Высота над уровнем моря | |
| Рабочая | до 3 000 м |
| Хранения | До 12 000 м |
| Нормативные документы | |
| Электромагнитная совместимость | Директива ЕС 2014/30/EC |
| Безопасность | UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям по безопасности Директивы по низковольтному оборудованию 2014/35/EC |
| Внесен в Госреестр | Да |
