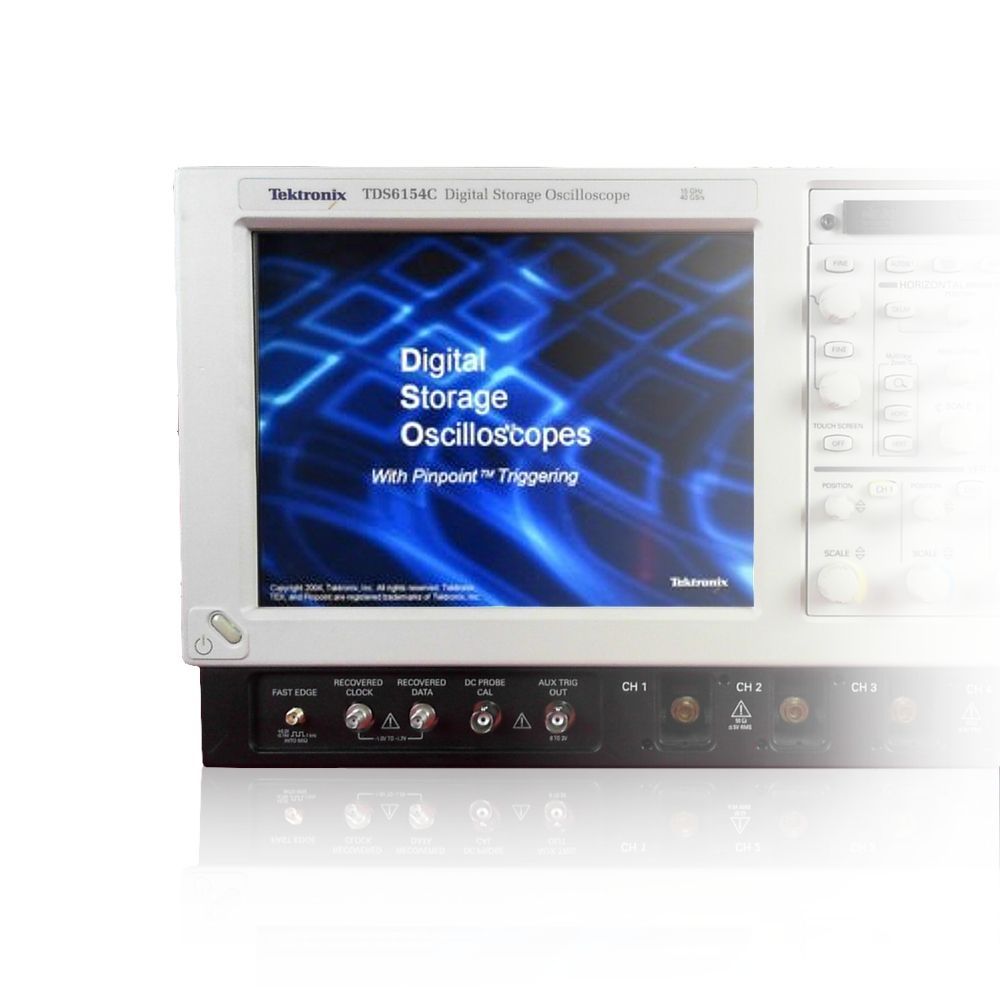

Осциллограф цифровой Tektronix TDS6154C
Цифровой осциллограф Tektronix TDS6154C представляет собой высокопроизводительное устройство для анализа сигналов с экстремально высокой скоростью и точностью. Оснащён четырьмя аналоговыми каналами, прибор обеспечивает полосу пропускания до 15 ГГц, что позволяет исследовать даже самые быстрые цифровые фронты и переходные процессы. Благодаря скорости дискретизации 40 Гвыб/с на двух активных каналах и 20 Гвыб/с при задействовании всех четырёх каналов, осциллограф способен точно захватывать детали сигналов с минимальным интервалом между точками — всего 500 фемтосекунд, что критично при анализе современных скоростных шин и протоколов передачи данных.
Время нарастания сигнала, которое способен корректно фиксировать TDS6154C, достигает 19 пикосекунд по критерию 20–80 %, и 28 пикосекунд по критерию 10–90 %, что делает его особенно эффективным для работы с сигналами высокочастотных телекоммуникационных интерфейсов. Максимальная глубина памяти составляет 64 миллиона точек при использовании двух каналов, и 32 миллиона — при работе со всеми четырьмя, обеспечивая полный захват длинных фрагментов без потери информации. Интеллектуальная система MultiView Zoom™ позволяет удобно и быстро перемещаться по осциллограмме, выделяя интересующие участки в высоком разрешении.
Устройство построено на базе двухпроцессорной архитектуры, включающей процессор Pentium 4 с частотой 2,8 ГГц и вспомогательный PowerPC, работающий на 583 МГц, что обеспечивает быструю обработку больших массивов данных. Высококонтрастный дисплей XGA позволяет чётко отображать формы сигналов, а встроенные интерфейсы, включая USB 2.0, CD-RW и сетевой порт 1000Base-T, обеспечивают простоту взаимодействия с внешними системами и средствами хранения данных.
Особое внимание в TDS6154C уделено системе триггеринга Pinpoint™, которая позволяет гибко настраивать условия захвата, комбинируя более 1400 виртуальных адресов и сложных логических условий. Это значительно расширяет возможности точного обнаружения редких или нестабильных аномалий в сигналах. Поддерживается синхронизация по протоколу 8b/10b на скорости до 3,125 Гбит/с, а также анализ соответствия современным коммуникационным стандартам, включая последовательные интерфейсы со скоростью передачи данных до 6,25 Гбит/с и выше.
Платформа работает на базе Windows XP и включает интегрированное программное обеспечение OpenChoice®, которое предоставляет доступ к пользовательским интерфейсам, внешним скриптам и дополнительным возможностям анализа. Прибор поддерживает специализированные модули и опции для анализа джиттера, USB 2.0, DVI, Ethernet, оценки энергетических характеристик сигнала и других промышленных протоколов. Это делает Tektronix TDS6154C профессиональным инструментом для разработчиков высокоскоростной электроники, систем передачи данных и цифровых интерфейсов нового поколения.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
15 ГГц |
|
Частота дискретизации
|
40 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, GPIB, VGA |
Технические характеристики Tektronix TDS6154C
