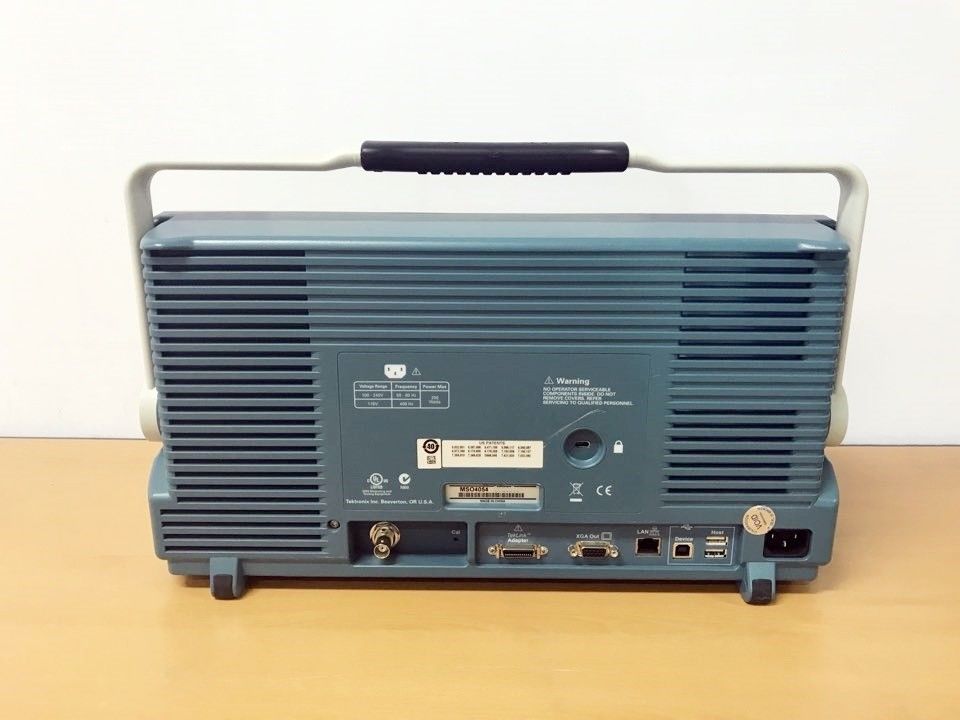

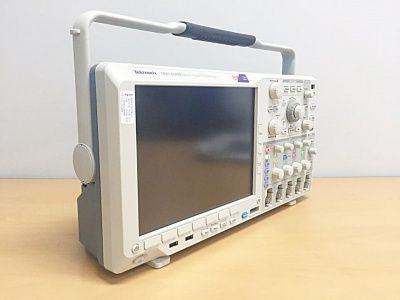

Осциллограф Tektronix MSO4054
Осциллографы серии Tektronix MDO4000C сочетают в себе функции высокопроизводительного цифрового осциллографа и интегрированного анализатора спектра, обеспечивая полный набор инструментов для анализа аналоговых, цифровых и радиочастотных сигналов. Эти приборы ориентированы на комплексную диагностику сложных электронных устройств и способны одновременно регистрировать и синхронизировать сигналы различных типов в одной системе.
Модель MDO4024C предлагает четыре аналоговых канала с полосой пропускания до 200 МГц, что позволяет анализировать широкий спектр сигналов с высоким уровнем точности. Система регистрации данных включает длину записи до 20 миллионов точек на канал и скорость выборки до 2,5 Гвыб/с. Анализ сигналов дополняется возможностью установки прикладных модулей, включая генератор произвольной формы, анализатор спектра и логические каналы.
Осциллограф MSO4034, входящий в ту же серию, сохраняет общее число четырех аналоговых каналов, но отличается увеличенной полосой пропускания — до 350 МГц, что делает его пригодным для более высокочастотных приложений. Эта модель также поддерживает интеграцию дополнительных логических каналов для анализа цифровых сигналов, а также опциональные модули для декодирования различных интерфейсов и шин.
Модель MSO4032 представляет собой более компактный вариант с двумя аналоговыми каналами, сохраняя при этом все возможности декодирования и синхронизации по цифровым и радиочастотным каналам. Она подходит для задач, где важно сочетание портативности и широких аналитических возможностей.
Наиболее производительным решением в этом ряду выступает осциллограф MSO4054, предоставляющий четыре аналоговых канала с полосой пропускания до 500 МГц. Эта модель предназначена для анализа сигналов с высокой частотой и точностью, особенно при работе с интерфейсами USB High-Speed, Ethernet и другими сложными протоколами, требующими высокой скорости регистрации и глубокой аналитики.
Каждый из приборов серии MDO4000C может быть дополнен различными прикладными модулями, включая средства анализа питания, синхронизации по последовательным шинам (CAN, I2C, SPI, USB и др.), тестирования на соответствие маскам, генерации сигналов и расширенной диагностики радиочастотных компонентов.
Таким образом, серия Tektronix MDO4000C представляет собой универсальные платформы для многоканального анализа с возможностью адаптации под конкретные задачи пользователя за счёт гибкой архитектуры и широкого набора опциональных воз
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|

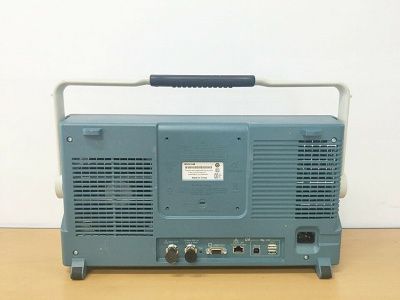

Интерфейсы
|
USB, LAN, VGA |
| Система вертикального отклонения. Аналоговые каналы | |
| Входные каналы | 4 |
| Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел | 500 МГц |
| Расчетное время нарастания 5 мВ/дел (типичное значение) | 700 пс |
| Аппаратные пределы полосы пропускания | 250 МГц |
| Тип входа | по переменному току, по постоянному току, заземленный вход |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Чувствительность по входу 1 МОм | 1 мВ/дел – 10 В/дел |
| Чувствительность по входу 50 Ом | 1 мВ/дел – 1 В/дел |
| Разрешение по вертикали | 8 бит (11 бит при высоком разрешении) |
| Максимальное входное напряжение 1 МОм | 250 Вср. кв. с пиковым значением ≤ ±400 В |
| Максимальное входное напряжение 50 Ом | 5 Вср. кв. с пиковым значением < ±20 В |
| Погрешность коэффициента усиления по постоянному напряжению | ±1,5% при установке смещения 0 В |
| Диапазон значений смещения |
1 MОм; 50 Ом1 мВ/дел – 50 мВ/дел:±1 В50,5 мВ/дел – 99,5 мВ/дел:±0,5 В100 мВ/дел – 500 мВ/дел:±10 В505 мВ/дел – 995 мВ/дел:±5 В1 В/дел – 5 В/дел:±100 В5,05 В/дел – 10 В/дел:±50 В (для 50 Ом - данных нет) |
| Изоляция между каналами | ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» |
| Система горизонтального отклонения. Цифровые каналы. | |
| Входные каналы | 16 цифровых (от D15 до D0) |
| Пороговые напряжения | пороговые напряжения для каждого канала |
| Выбранные значения порогового напряжения | TTL, CMOS, задаваемые пользователем |
| Задаваемые пользователем диапазон пороговых напряжений | от +5 до –2 В |
| Максимальное входное напряжение | ±15 В |
| Погрешность установки порогового напряжения | ±(100 мВ + 3% от значения порога) |
| Входной динамический диапазон | 6 Вразмах с центром около порогового значения |
| Минимальный перепад входного напряжения | 500 мВ |
| Входное сопротивление | 20 кОм |
| Нагрузка пробника | 3 пФ |
| Разрешение по вертикали | 1 бит |
| Общие данные | |
| Габаритные размеры | 137 х 439 х 229 мм |
| Масса | 5 кг |
