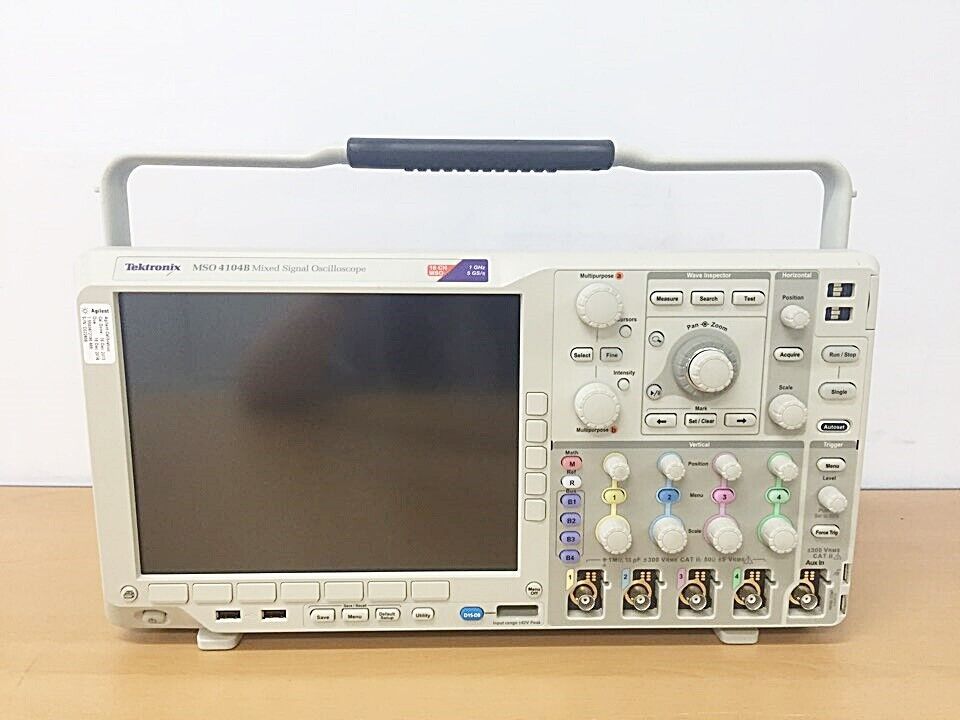

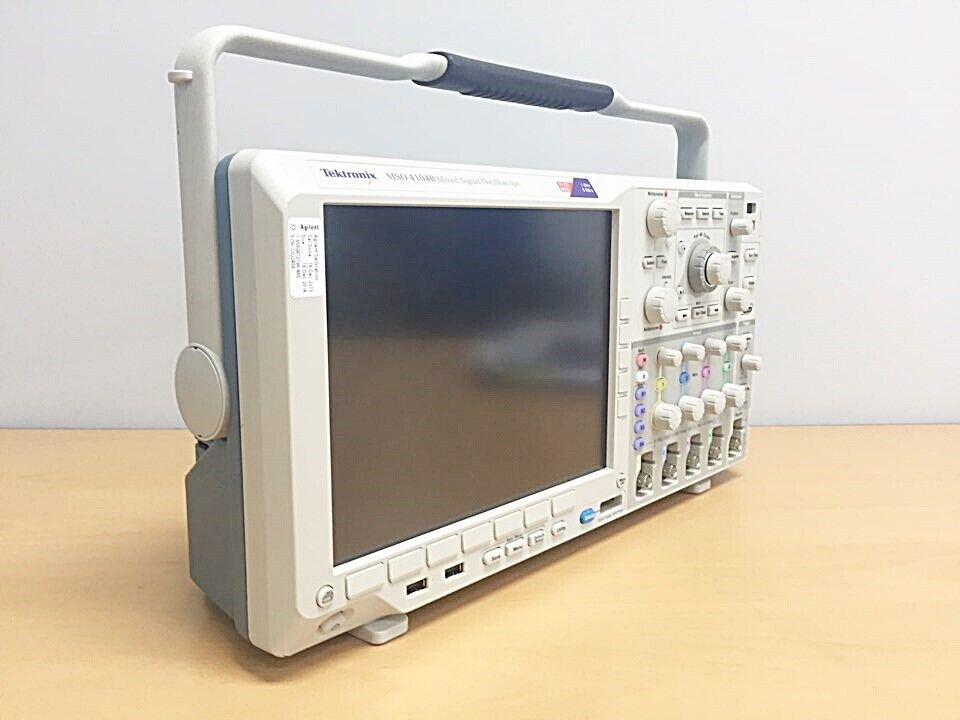

Осциллограф Tektronix MSO4104B с 4 X TPP1000

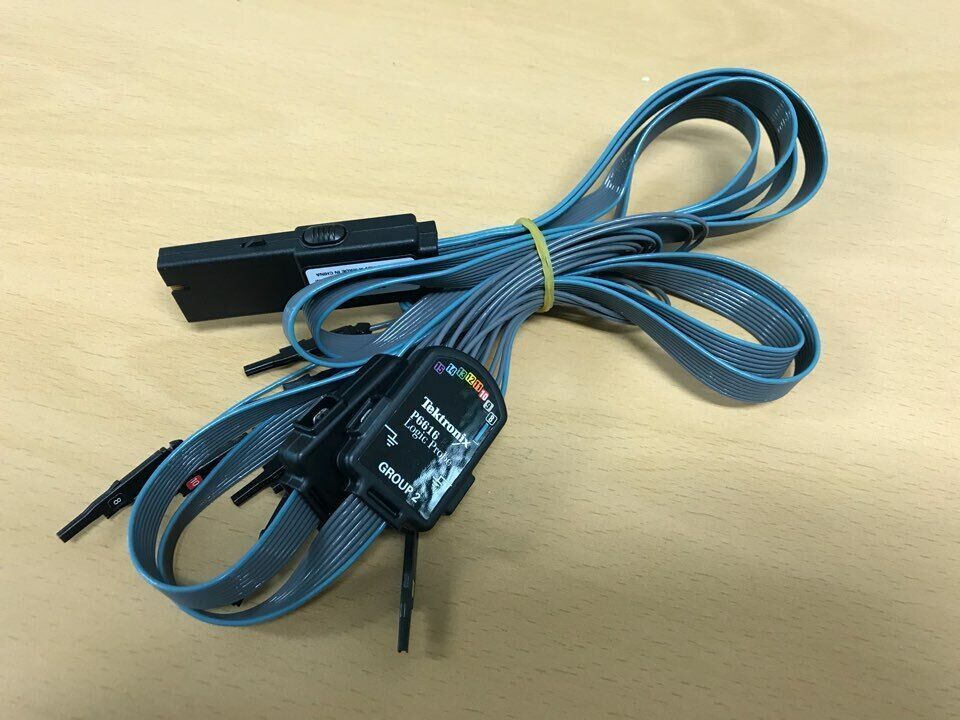

Осциллограф Tektronix MSO4104B — это высокопроизводительный прибор смешанного сигнального анализа, который сочетает в себе возможности традиционного осциллографа и встроенного логического анализатора. Модель оснащена четырьмя аналоговыми каналами и может комплектоваться цифровыми каналами с использованием пробника P6516, что позволяет проводить комплексный анализ как аналоговых, так и цифровых сигналов в одной системе.
Осциллограф обеспечивает полосу пропускания до 1 ГГц и частоту дискретизации до 5 Гвыб/с по всем каналам, что позволяет точно захватывать и анализировать высокочастотные сигналы. Встроенная память устройства рассчитана на 10 миллионов точек на каждый канал, что значительно увеличивает глубину анализа событий во времени. Применение технологии Wave Inspector обеспечивает удобную навигацию по длинным осциллограммам с помощью масштабирования, панорамирования, воспроизведения и меток.
Особенностью данной модели является использование фирменной технологии MagniVu™, обеспечивающей высокую временную разрешающую способность при анализе цифровых сигналов. Поддерживаются функции автоматических измерений, статистики, гистограмм, а также декодирования и запуска по различным протоколам, включая I2C, SPI, USB 2.0, CAN, LIN, RS-232 и другие. Устройство оснащено цветным дисплеем с диагональю 10,4 дюйма и разрешением XGA, что обеспечивает комфортную визуализацию данных.

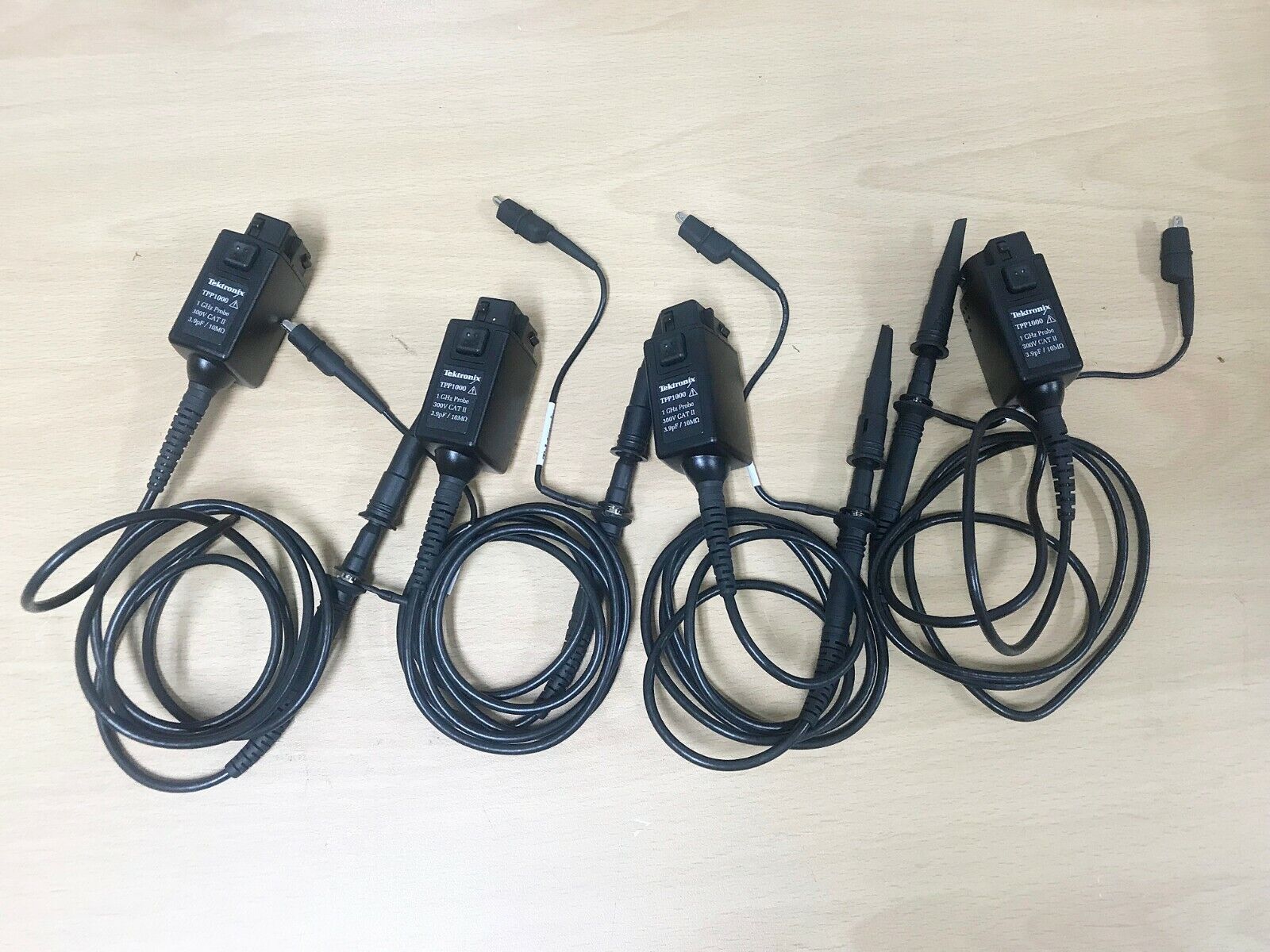

В комплект поставки входят четыре активных пассивных пробника TPP1000 с полосой пропускания 1 ГГц, что позволяет сразу приступить к работе без необходимости в дополнительной покупке измерительных аксессуаров. Осциллограф также предлагает удобство подключения по интерфейсам USB и Ethernet, а также совместимость с программным обеспечением для удаленного управления и анализа. Благодаря прочной конструкции, простоте интерфейса и широким возможностям анализа, Tektronix MSO4104B является надежным инструментом для инженерных задач в области разработки, отладки и тестирования электронных систем.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|

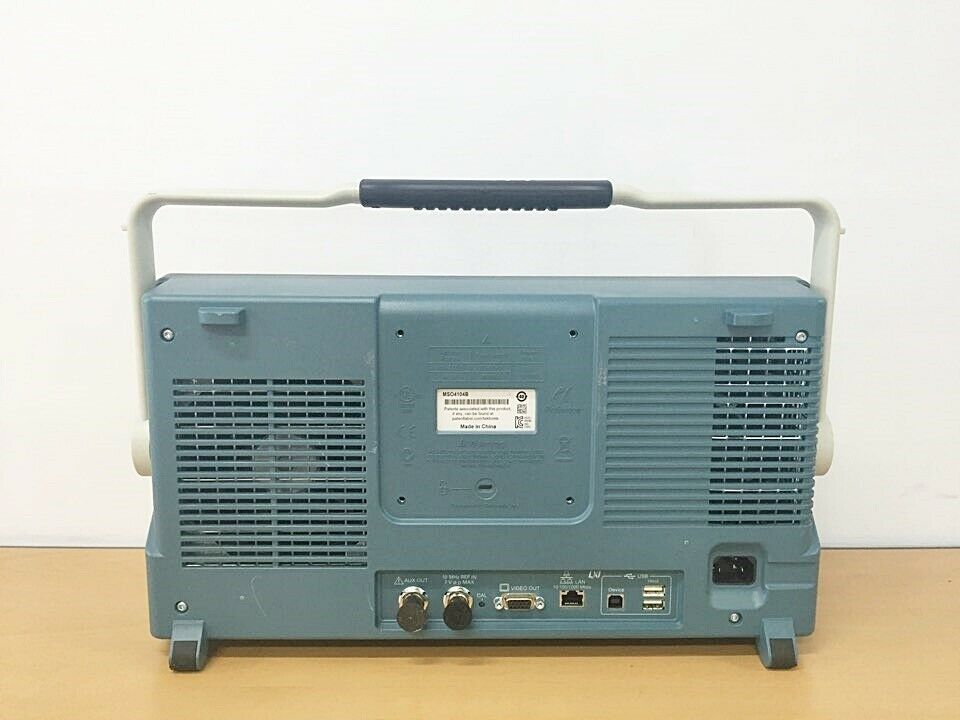

Интерфейсы
|
USB, LAN, VGA |
| Параметр | Значение |
| Число аналоговых каналов | 4 |
| Полоса пропускания | 1 ГГц |
| Время нарастания | 350 пс |
| Частота дискретизации (1 канал) | 5 Гвыб./с |
| Частота дискретизации (2 канала) | 5 Гвыб./с |
| Частота дискретизации (4 канала) | 5 Гвыб./с |
| Длина записи (1 канал) | 20 млн. точек |
| Длина записи (2 канала) | 20 млн. точек |
| Длина записи (4 канала) | 20 млн. точек |
| Продолжительность захвата с макс. частотой дискретизации | 4 мс |
| Число цифровых каналов | 16 |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) |
| Разрешение | 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
| Интерполяция | Sin(x)/x |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка, IRE и мВ |
| Формат | YT и одновременно XY/YT |
| Максимальная скорость захвата | > 50 000 осциллограмм в секунду |
| Источник питания | |
| Напряжение | от 100 до 240 В ±10 % |
| Частота | от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %) |
| Потребляемая мощность | Не более 225 Вт |
| Габариты и масса | |
| Высота | 229 мм |
| Ширина | 439 мм |
| Глубина | 147 мм |
| Масса нетто | 5 кг |
| Масса брутто | 10,7 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней стороны прибора |
| Условия окружающей среды | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -20 до +60 °C |
| Относительная влажность рабочая | от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C |
| Относительная влажность при хранении | от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C |
| Высота над уровнем моря рабочая | 3000 м |
| Высота над уровнем моря при хранении | 9144 м |
| Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004 Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 |
