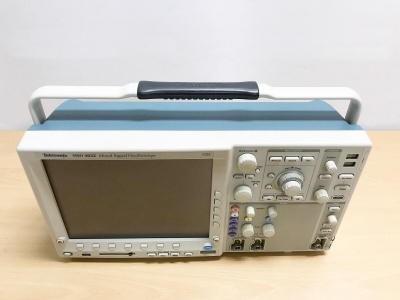

Осциллограф Tektronix MSO4032
Осциллографы серии Tektronix MDO4000C сочетают в себе функции высокопроизводительного цифрового осциллографа и интегрированного анализатора спектра, обеспечивая полный набор инструментов для анализа аналоговых, цифровых и радиочастотных сигналов. Эти приборы ориентированы на комплексную диагностику сложных электронных устройств и способны одновременно регистрировать и синхронизировать сигналы различных типов в одной системе.
Модель MDO4024C предлагает четыре аналоговых канала с полосой пропускания до 200 МГц, что позволяет анализировать широкий спектр сигналов с высоким уровнем точности. Система регистрации данных включает длину записи до 20 миллионов точек на канал и скорость выборки до 2,5 Гвыб/с. Анализ сигналов дополняется возможностью установки прикладных модулей, включая генератор произвольной формы, анализатор спектра и логические каналы.
Осциллограф MSO4034, входящий в ту же серию, сохраняет общее число четырех аналоговых каналов, но отличается увеличенной полосой пропускания — до 350 МГц, что делает его пригодным для более высокочастотных приложений. Эта модель также поддерживает интеграцию дополнительных логических каналов для анализа цифровых сигналов, а также опциональные модули для декодирования различных интерфейсов и шин.

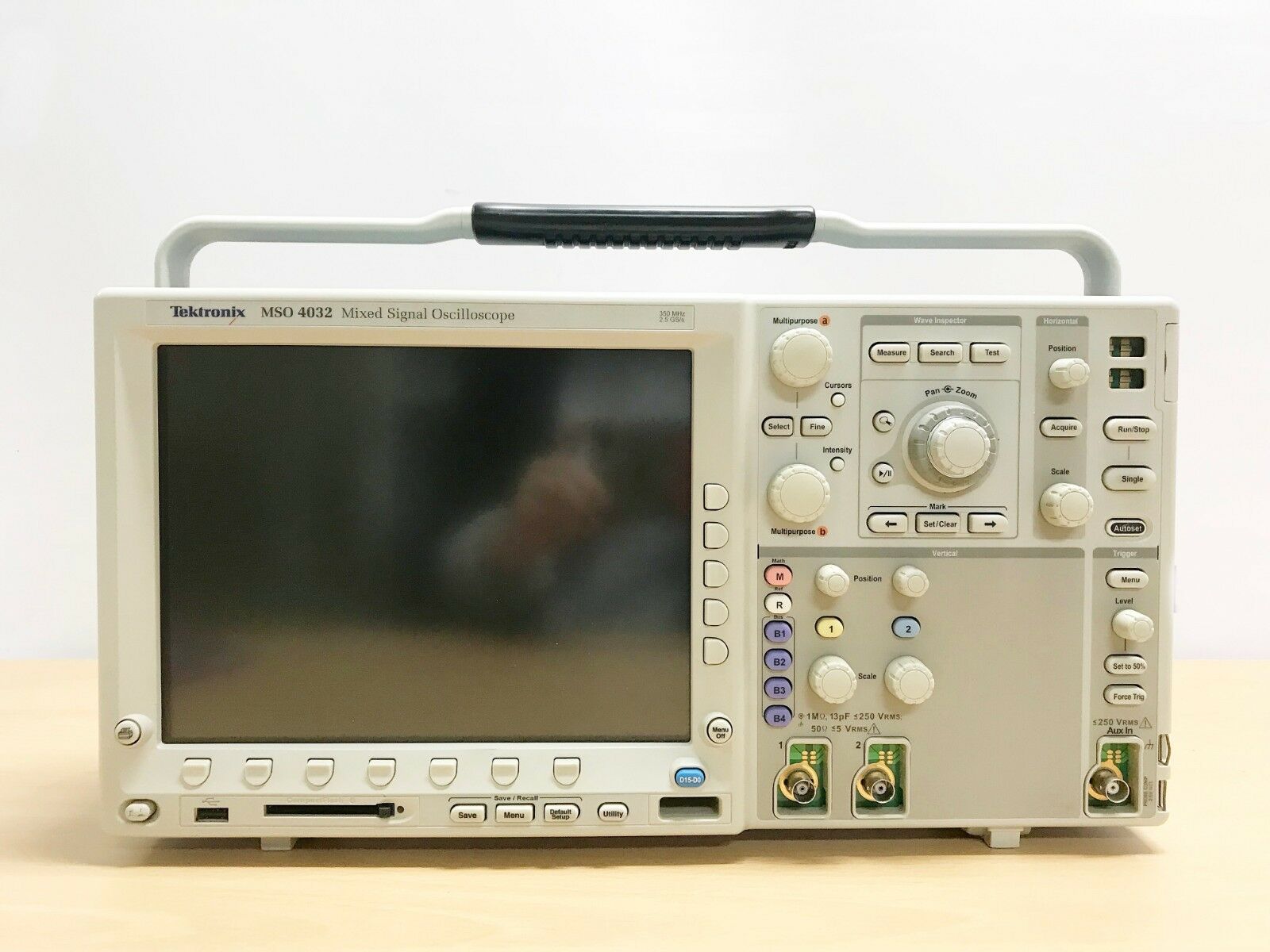

Модель MSO4032 представляет собой более компактный вариант с двумя аналоговыми каналами, сохраняя при этом все возможности декодирования и синхронизации по цифровым и радиочастотным каналам. Она подходит для задач, где важно сочетание портативности и широких аналитических возможностей.
Наиболее производительным решением в этом ряду выступает осциллограф MSO4054, предоставляющий четыре аналоговых канала с полосой пропускания до 500 МГц. Эта модель предназначена для анализа сигналов с высокой частотой и точностью, особенно при работе с интерфейсами USB High-Speed, Ethernet и другими сложными протоколами, требующими высокой скорости регистрации и глубокой аналитики.
Каждый из приборов серии MDO4000C может быть дополнен различными прикладными модулями, включая средства анализа питания, синхронизации по последовательным шинам (CAN, I2C, SPI, USB и др.), тестирования на соответствие маскам, генерации сигналов и расширенной диагностики радиочастотных компонентов.
Таким образом, серия Tektronix MDO4000C представляет собой универсальные платформы для многоканального анализа с возможностью адаптации под конкретные задачи пользователя за счёт гибкой архитектуры и широкого набора опциональных воз
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Система вертикального отклонения Аналоговые каналы MSO4032 | |
|---|---|
| Входные каналы MSO4032 | 2 |
|
Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел |
350 МГц |
|
Расчетное время нарастания 5 мВ/дел (типичное значение) |
1 нс |
| Аппаратные пределы полосы пропускания | 20 МГц или 250 МГц |
| Тип входа | по переменному току, по постоянному току, заземленный вход |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Чувствительность входу 1 МОм | по 1 мВ/дел – 10 В/дел |
| Чувствительность входу 50 Ом | по 1 мВ/дел – 1 В/дел |
| Разрешение по вертикали MSO 4032 | 8 бит (11 бит при высоком разрешении) |
| Максимальное входное напряжение 1 МОм | 250 Вср. кв. с пиковым значением < ±400 В |
| Максимальное входное напряжение 50 Ом | 5 Вср. кв. с пиковым значением < ±20 В |
|
Погрешность коэффициента усиления по постоянному напряжению |
±1,5% при установке смещения 0 В |
| Диапазон значений смещения MSO 4032 | 1 MОм |
| 1 мВ/дел – 50 мВ/дел | ±1 В |
| 50,5 мВ/дел – 99,5 мВ/дел | ±0,5 В |
| 100 мВ/дел – 500 мВ/дел | ±10 В |
| 505 мВ/дел – 995 мВ/дел | ±5 В |
| 1 В/дел – 5 В/дел | ±100 В |
| 5,05 В/дел – 10 В/дел | ±50 В |
| Изоляция между каналами |
>100:1 при <100 МГц и >30:1 при >100 МГц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» |
Система горизонтального отклонения MSO4032
| Цифровые каналы | |
|---|---|
| Входные каналы | 16 цифровых (от D15 до D0) |
| Пороговые напряжения MSO4032 | Пороговые напряжения для каждого канала |
| Выбранные значения порогового напряжения | TTL, CMOS, ECL, PECL, задаваемые пользователем |
| Задаваемый пользователем диапазон пороговых напряжений | от +5 до –2 В |
| Максимальное входное напряжение | ±15 В |
| Погрешность установки порогового напряжения MSO4032 | ±(100 мВ + 3% от значения порога) |
| Входной динамический диапазон | 6 Вразмах с центром около порогового значения |
| Минимальный перепад входного напряжения | 500 мВ |
| Входное сопротивление | 20 кОм |
| Нагрузка пробника MSO4032 | 3 пФ |
| Разрешение по вертикали |
1 бит |
Система горизонтального отклонения MSO4032
| Аналоговые каналы | |
|---|---|
| Максимальная частота дискретизации (на каждом канале) | 2,5 Гвыб/с |
| Минимальная ширина импульсов, определяемых пиковым детектором | 400 пс |
| Максимальная длина памяти (на каждом канале) MSO4032 | 10 млн точек |
| Максимальная продолжительность записи при максимальной частоте дискретизации (все каналы) | 4 мс |
| Диапазон временной развертки MSO4032 | От 1 нс до 400 с |
| Диапазон задержки временной развертки | От –10 делений до 50 с |
| Диапазон межканального фазового сдвига MSO4032 | ±100 нс |
| Погрешность временной развертки |
±5 х 10-6 на любом интервале длительностью >1 мс |
|
Cистема горизонтального отклонения MSO4032 Цифровые каналы |
|
| Максимальная частота дискретизации (основной режим) | 500 Мвыб/с (разрешение 2 нс) |
| Максимальная длина памяти (основной режим) MSO4032 | 10 млн точек |
| Максимальная частота дискретизации (режим MagniVu™) | 16,5 Гвыб/с (разрешение 60,6 пс) |
| Максимальная длина памяти (режим MagniVu) | 10 000 точек с центром в точке запуска |
| Минимальная длительность обнаруживаемых импульсов MSO4032 | 1,5 нс |
| Фазовый сдвиг между каналами |
60 пс (типичное значение) |
