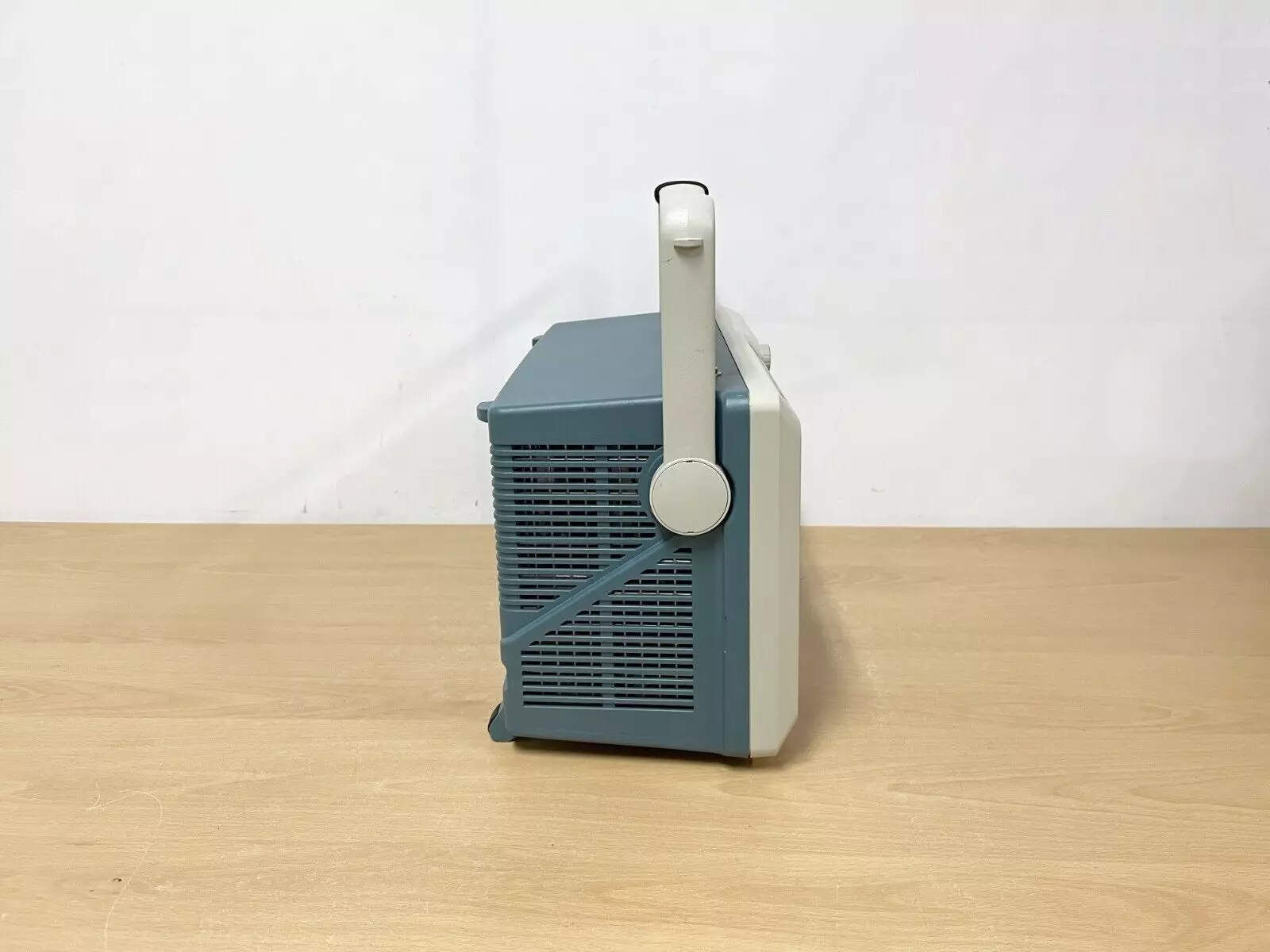

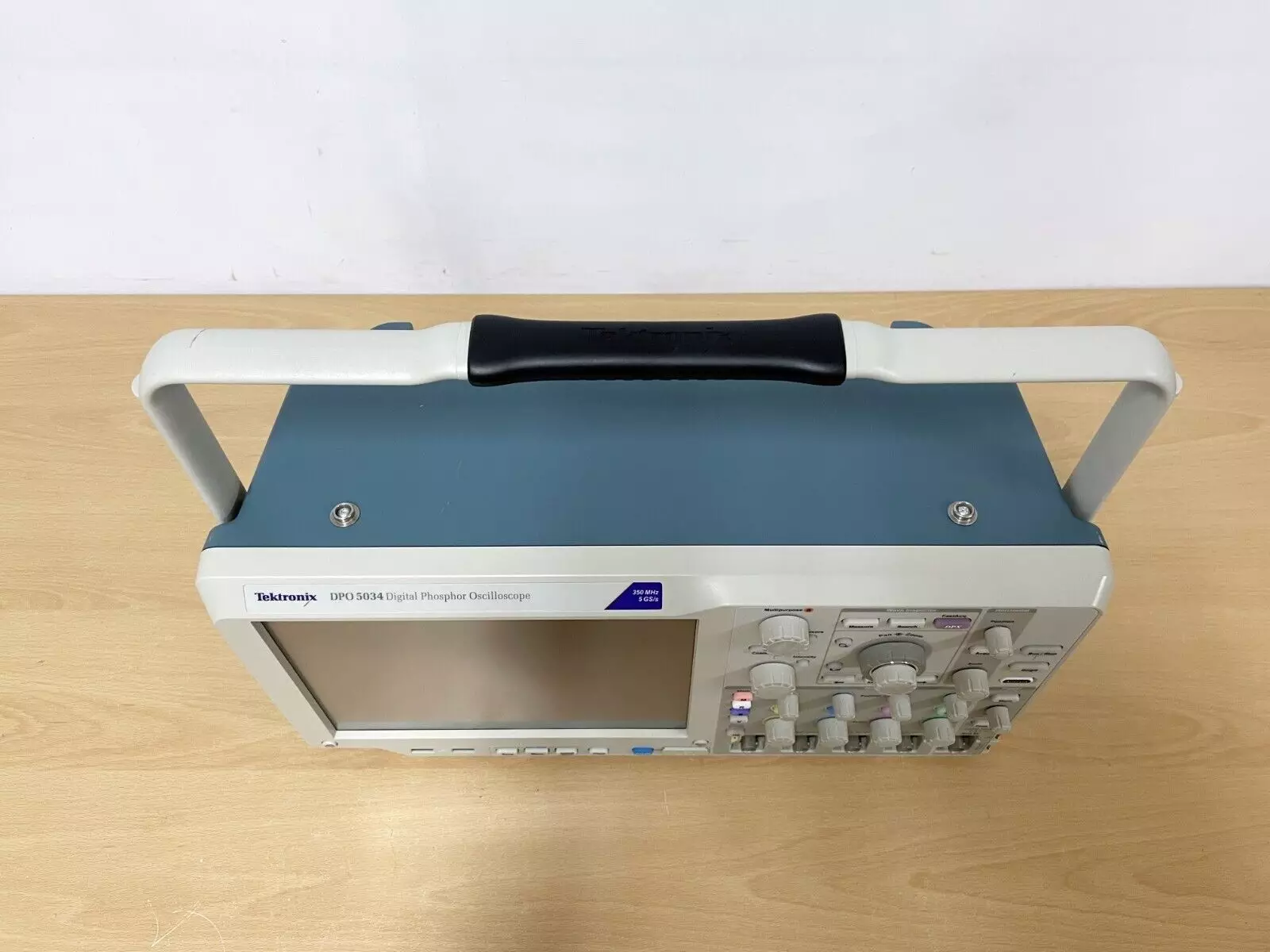

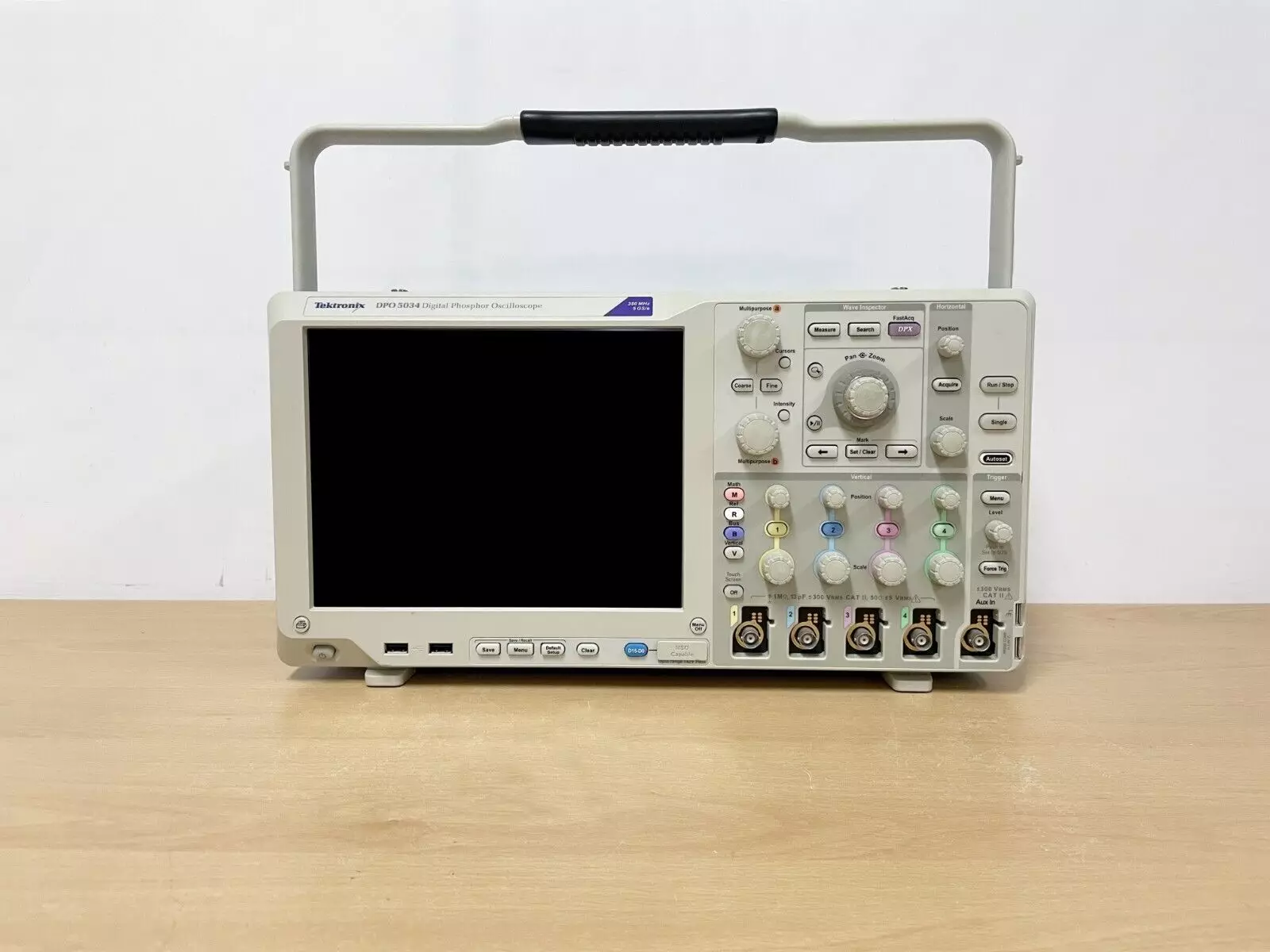

Осциллограф цифровой Tektronix DPO5034
- DPO5034 — 350 МГц, 4 аналоговых канала
Осциллографы серий DPO5000 и MSO5000 от Tektronix предназначены для анализа электрических сигналов в реальном времени с высокой точностью и скоростью обработки. Эти приборы сочетают в себе четыре аналоговых канала, мощную архитектуру на базе процессора Intel Core 2 Duo и операционную систему Windows 7 x64, что обеспечивает широкие вычислительные и интерфейсные возможности. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании, а также аппаратной и программной фильтрации и обработке сигналов. Встроенные алгоритмы позволяют проводить математические и статистические измерения, выполнять быстрое преобразование Фурье и анализ в частотной области.
Память осциллографов составляет 12,5 Мбайт на канал в стандартной конфигурации. Максимальная частота дискретизации достигает 10 Гвыб/с при использовании до двух каналов одновременно и 5 Гвыб/с при активных четырёх каналах. Устройства позволяют измерять сигналы с полосой пропускания от 350 МГц до 2 ГГц, в зависимости от модели, и имеют входное сопротивление 50 Ом или 1 МОм. Допустимый диапазон вертикального масштабирования варьируется от 1 мВ/дел до 10 В/дел.
Модели MSO дополнительно оснащены 16 цифровыми каналами для анализа логических сигналов, с возможностью задания порога срабатывания от –40 до +40 В. Устройства позволяют выполнять точные измерения благодаря низким погрешностям, как по входному сопротивлению, так и по установке коэффициента отклонения и напряжения смещения.

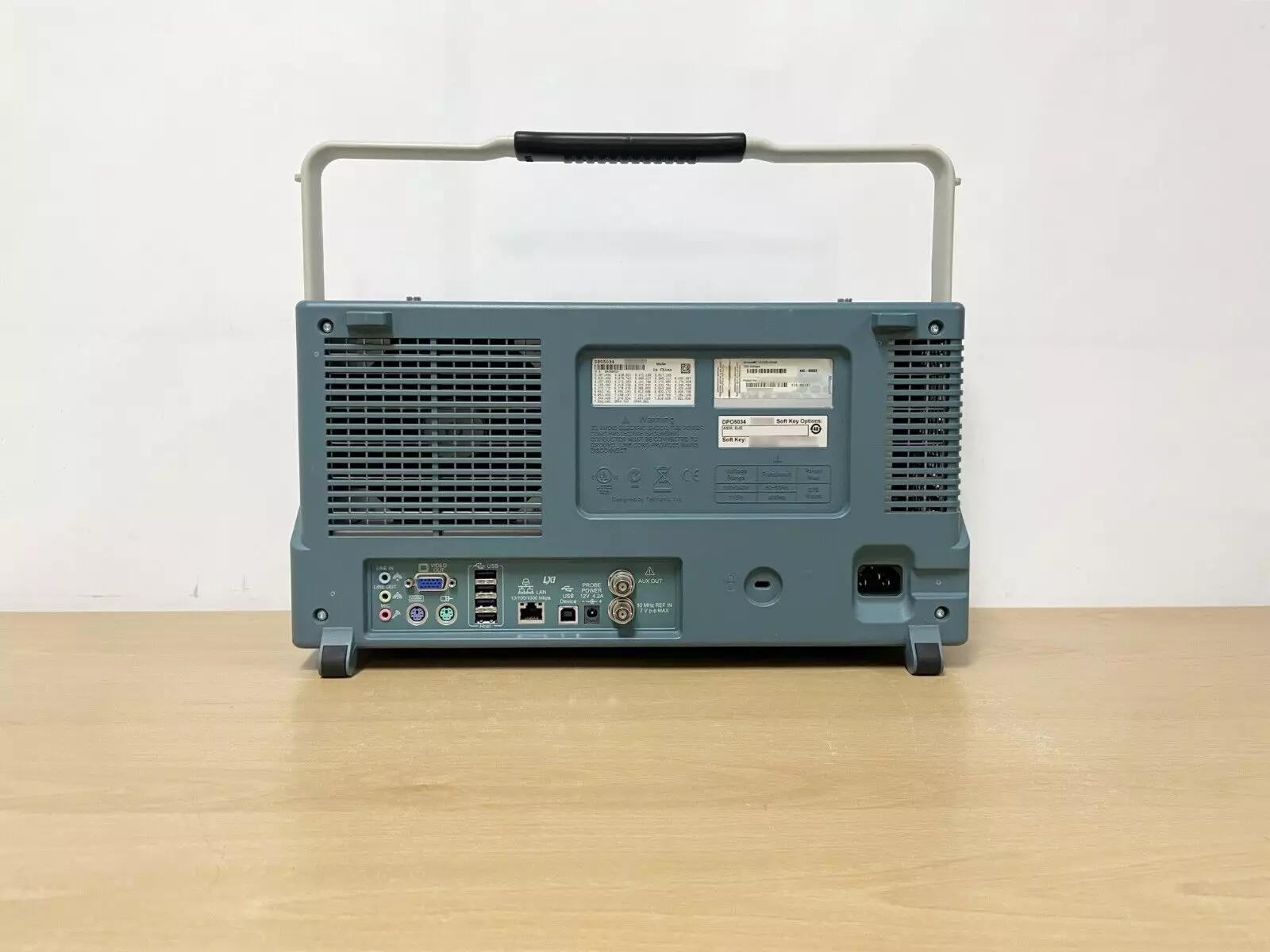

Пользователь имеет доступ ко всем функциям как вручную, так и дистанционно через интерфейсы LAN, USB и PS/2. Все осциллографы поддерживают автоматическую самодиагностику, функции документирования и интеграцию в автоматизированные системы измерений.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
|
|
|
| Количество каналов | 4 |
| Полоса пропускания | 350 МГц |
| Частота дискретизации | 5 Гвыб./с |
| Длина памяти на канал | 12.5 Мб |
| Время нарастания | 1 нс |
| Максимальная скорость сбора осциллограмм | 250000 осц./с |
| Дисплей | Цветной ЖК-дисплей с сенсорным экраном |
| Размеры | 439х233х206 мм |
Наши квалифицированные специалисты обязательно вам помогут.
Задать вопрос
