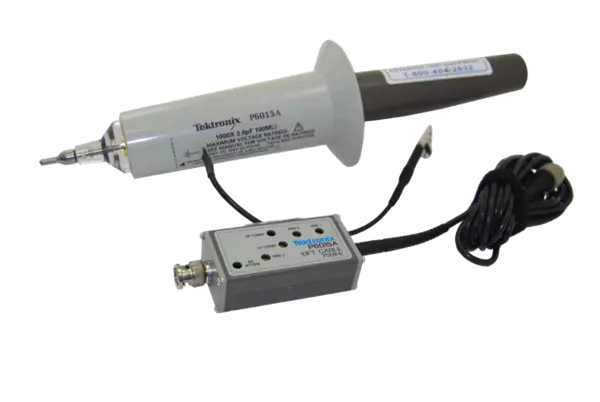

Щуп высоковольтный Tektronix P6015A
Tektronix P6015A — это надёжный высоковольтный пассивный пробник, предназначенный для безопасного измерения сигналов с амплитудой до 20 000 В. Он специально разработан для использования с осциллографами в задачах, связанных с диагностикой, тестированием и наладкой мощных силовых установок, инверторов, ИБП и других высоковольтных систем.
Широкий рабочий диапазон частот от 0 до 75 МГц позволяет использовать P6015A как в исследованиях медленных переходных процессов, так и при анализе быстропеременных сигналов. Коэффициент деления 1000:1 обеспечивает высокую безопасность и совместимость с осциллографами, защищая входы от перегрузок. При этом пробник сохраняет высокую точность: погрешность коэффициента деления на постоянном токе составляет всего ±3 %.
Для удобства использования и обеспечения гибкости в измерениях пробник снабжён длинным кабелем длиной 3,1 метра, что позволяет легко подсоединять его даже в труднодоступных местах. Прочная конструкция измерительной головки и блока компенсации делает устройство устойчивым к механическим воздействиям, а малый вес (всего 0,8 кг) обеспечивает комфортную работу при длительном использовании.
Tektronix P6015A работает в условиях температур от 10 до 30 °C и при влажности до 80 % при 25 °C, что делает его пригодным для эксплуатации в большинстве лабораторных и производственных сред.
Характеристики
|
Тип
|
Опция для осциллографа |
|
Полоса пропускания
|
75 МГц |
| Параметр | Значение |
| Рабочий диапазон частот | от 0 до 75 МГц |
| Коэффициент деления | 1000:1 |
| Пределы допускаемой погрешности коэффициента деления на постоянном токе | ± 3 % |
| Рабочий диапазон входных напряжений | от 1,5 до 20 кВ |
| Габаритные размеры блока компенсации (длина х ширина х высота), не более | 83 х 41 x 25 мм |
| Габаритные размеры измерительной головки (длина х ширина х высота), не более | 89 × 340 мм |
| Масса пробника, не более | 0,8 кг |
| Длина кабеля, не менее | 3,1 м |
| Рабочая температура окружающей среды | от 10 °C до 30 °C |
| Рабочая относительная влажность воздуха при температуре 25 °C, не более | от 30 до 80 % |
| № | Наименование | Количество |
| 1 | Щуп высоковольтный P6015A | 1 |
| 2 | Комплект принадлежностей | 1 |
| 3 | Комплект эксплуатационной документации | 1 |
| 4 | Методика поверки | 1 |
