Осциллограф цифровой запоминающий Tektronix TBS2074B

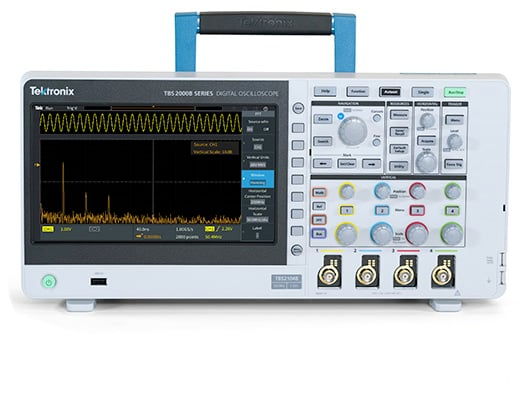

Цифровой запоминающий осциллограф Tektronix TBS2074B — это мощный инструмент нового поколения, сочетающий в себе передовые измерительные возможности, удобство использования и широкую функциональность в компактном форм-факторе. Он ориентирован на инженерные, лабораторные и образовательные применения, где важны точность измерений, визуализация сигналов и доступ к современным методам анализа.
Устройство имеет четыре аналоговых канала с полосой пропускания 70 МГц и частотой дискретизации до 2 Гвыб/с на половине каналов. Благодаря длине записи до 5 миллионов точек TBS2074B позволяет захватывать и анализировать даже длительные сигналы с высокой детализацией. Это делает его отличным решением для анализа сложных форм сигналов и временных процессов.
Осциллограф поддерживает несколько режимов регистрации: выборочную выборку, пиковую детекцию с захватом глитчей от 3,5 нс, усреднение до 512 осциллограмм и режим высокого разрешения. Дополнительно реализована прокрутка сигнала на экране для медленных процессов. Широкий диапазон вертикальной чувствительности (от 1 мВ/дел до 10 В/дел) и точность усиления ±2% обеспечивают достоверность даже при измерении слабых сигналов.
Встроенные математические функции включают сложение, вычитание, умножение и БПФ с выбором окон: прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса. Осциллограф также предлагает богатый набор из 32 автоматических измерений, включая анализ фронтов, скважности, фазы, пиков и площади. Функция стробирования позволяет проводить измерения только в заданной части сигнала, что особенно удобно при анализе повторяющихся аномалий.
Пользовательский интерфейс представлен на 9-дюймовом цветном TFT-дисплее с разрешением 800×480 пикселей. Форматы отображения — YT и XY — в сочетании с возможностями отображения векторов и послесвечения обеспечивают отличную читаемость и визуальное восприятие даже сложных осциллограмм. Наличие курсоров, масштабирования, функции автонастройки и русскоязычного интерфейса делают прибор удобным для пользователя любого уровня подготовки.
Для подключения и обмена данными предусмотрены передний и задний порты USB 2.0 (поддержка USB-накопителей и Wi-Fi адаптеров), порт USB-устройства, а также интерфейс Ethernet (LAN) для удалённого управления. Прибор может управляться через веб-интерфейс с возможностью изменения масштабов, параметров запуска, сохранения осциллограмм и скриншотов. Слот для замка Kensington позволяет защитить устройство от кражи в условиях публичного доступа.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
70 МГц |
| Характеристики | Значения |
|---|---|
| Полоса пропускания | 70 МГц |
| Число аналоговых каналов | 4 |
| Макс. частота дискретизации | 2 Гвыб/с – на половине каналов 1 Гвыб/с – на всех каналах |
| Длина записи | 5 млн точек |
| Система вертикального отклонения аналоговых каналов | |
| Аппаратное ограничение полосы пропускания | 20 МГц |
| Режим входа | Сигнал с (DC) или без (AC) постоянной составляющей |
| Входное сопротивление | 1 МОм ±1 %, 13 пФ ±1,5 пФ |
| Диапазон чувствительности по входу | от 1 мВ/дел до 10 В/дел |
| Разрешение по вертикали | 8 бит |
| Максимальное входное напряжение, 1 МОм | 300 В ср. кв., категория электробезопасности II; с пиковым напряжением ≤±450 В |
| Режимы регистрации | |
| Выборка | Регистрация выборочных значений |
| Пиковая детекция | Захват глитчей длительностью от 3,5 нс на всех режимах развёртки |
| Усреднение | Усреднение от 2 до 512 осциллограмм |
| Высокое разрешение | Усреднение точек выборки в каждом интервале захвата до одной точки для осциллограммы |
| Прокрутка | Прокрутка осциллограммы по экрану справа налево при скорости свипирования, меньшей или равной 40 мс/дел |
| Режимы расчётов | |
| Все приборы | К1 – К2 К2 – К1 К1 + К2 К1 × К2 БПФ |
| 4-канальные приборы: | К3 – К4 К3 + К4 К4 – К3 К3 × К4 |
| Баланс постоянной составляющей | ±(1 мВ + 0,1 дел) |
| Точность усиления по постоянному току | ±2 %, от 10 В/дел до 5 мВ/дел ±3 % (типичное) при 1 мВ/дел |
| Точность измерения напряжения постоянного тока, режим усреднения | |
| Усреднение более 16 осциллограмм | ±([точность усиления по постоянному току] × |показание – [смещение – положение]| + точность смещения + 0,11 дел + 1 мВ) |
| Измерение разности напряжений между любыми двумя усредненными значениями из ≥16 осциллограмм, записанных при одинаковых настройках осциллографа и условиях окружающей среды | ±(точность усиления по постоянному току × |показание| + 0,08 дел + 1,4 мВ) |
| Диапазон положения по вертикали | ±5 делений |
| Диапазоны отклонения по вертикали вход 1 МОм | от 1 мВ/дел до 50 мВ/дел: ±1 В от 51 мВ/дел до 505 мВ/дел: ±10 В от 510 мВ/дел до 10 В/дел: ±100 В |
| Полоса пропускания аналогового сигнала, вход с пост. составляющей | от 0 до 70 МГц и выше |
| Коэффициент ослабления синфазного сигнала, типичное значение | 100:1 при частоте 60 Гц, уменьшается до 10:1 при частоте 50 МГц синусоидального сигнала, при одинаковых значениях чувствительности (В/дел) и настройках Тип входа на каждом канале |
| Развязка между каналами | ≥100:1 при полосе ≤70 МГц |
| Система горизонтального отклонения аналоговых каналов | |
| Максимальная продолжительность захвата при максимальной частоте дискретизации (все каналы) | 5 мс |
| Диапазон коэффициента развёртки TBS220xB, TBS207xB, TBS210xB | от 1 нс/дел до 100 с/дел |
| Диапазон «с/дел» TBS207xB, TBS210xB, TBS220xB | от 1 нс/дел до 100 с/дел в последовательности 1-2-4 |
| Диапазон задержки развёртки | От –15 делений до 5000 с |
| Диапазон компенсации временной задержки | ±100 нс |
| Точность развёртки | ±25 ppm в любом интервале ≥1 мс |
| Система запуска | |
| Режимы запуска | Автоматический, нормальный и однократный |
| Диапазон задержки запуска | От 20 нс до 8 с |
| Типы запуска | |
| По фронту | Нарастающий или нисходящий фронт в любом канале. Режим входа включает сигнал с постоянной составляющей, с ФНЧ, ФВЧ и подавлением шума |
| По длительности импульса | Запуск по положительным или отрицательным импульсам, длительность которых >, <, = или ≠ указанному значению |
| По рантам | Запуск по импульсу, который пересёк один порог, а затем, не пересекая второго порога, снова пересёк первый |
| Тип входа сигнала запуска в аналоговые каналы | Сигнал с постоянной составляющей, с подавлением шума, ФВЧ, ФНЧ |
| Чувствительность, запуск по фронту, вход с постоянной составляющей | |
| Аналоговые входы | 0,4 дел при частоте от 0 до 50 МГц 0,6 дел при частоте выше 50 и до 100 МГц 0,8 дел при частоте выше 100 и до 200 МГц |
| Диапазон уровней запуска | Входные каналы: ±4,90 делений от центра экрана |
| Хранение данных | |
| Срок хранения данных в энергонезависимой памяти, типичный | Неограниченный для настроек передней панели, сохранённых сигналов, настроек прибора и калибровочных констант |
| Часы реального времени | Программируемые часы, предоставляющие данные времени с указанием года, месяца, дня, часа, минут и секунд |
| Измерение параметров сигнала | |
| Курсоры | Измерение времени, амплитуды и экранные курсоры |
| Автоматические измерения | 32 типа, до шести из которых можно вывести на экран одновременно. Выполняемые измерения: период, частота, длительность переднего и заднего фронта, скважность положительных импульсов, скважность отрицательных импульсов, длительность положительного импульса, длительность отрицательного импульса, длительность пакета, фаза, положительный выброс, отрицательный выброс, размах, амплитуда, высокий уровень, низкий уровень, максимум, минимум, среднее значение, среднее значение цикла, среднеквадратичное значение, среднеквадратичное значение цикла, число положительных импульсов, число отрицательных импульсов, число нарастающих фронтов, число спадающих фронтов, площадь, площадь за цикл, задержка ПЗ, задержка ПП, задержка ЗП, задержка ЗЗ |
| Стробирование | Выделение конкретного фрагмента зарегистрированного сигнала для проведения в нём измерений. Для выделения можно выбрать часть сигнала, ограниченную экраном, между курсорами сигнала или всю длину записи сигнала |
| Математическая обработка осциллограм | |
| Арифметические операции | Сложение, вычитание и умножение сигналов |
| БПФ | Амплитудный спектр. Настройка масштаба по вертикали для БПФ на Линейные среднеквадратичные значения или Среднеквадратичные значения в дБВ, а окна БПФ на Прямоугольное, Хемминга, Хеннинга или Блэкмана-Харриса |
| ПО для дистанционного управления | |
| Веб-страница | Встроенный интерфейс обеспечивает доступ к веб-странице прибора, с которой можно удалённо управлять масштабом по горизонтали и вертикали, настройками запуска и измерениями. С веб-страницы также можно сохранять сигналы и изображения на USB-накопитель |
| Характеристики экрана | |
| Тип | 9-дюймовый (228 мм), цветной жидкокристаллический широкоформатный дисплей с TFT-матрицей |
| Разрешение экрана | 800 пикселей по горизонтали × 480 пикселей по вертикали (WVGA) |
| Представление сигналов | Векторы, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Сетка, Н/П |
| Формат | YT и XY |
| Порты ввода/вывода | |
| Высокоскоростной хост-порт USB 2.0 | Поддерживает USB-накопитель большой ёмкости и адаптер Wi-Fi. Один порт размещён на задней панели и один – на передней |
Порт ведомого устройства USB 2.0 |
|
| Высокоскоростной порт устройства USB 2.0 | |
| Порт устройства | Разъём, расположенный на задней панели, предназначен для обмена данными и управления осциллографом через интерфейс USBTMC или GPIB (с адаптером TEK-USB-488) |
| Совместимые адаптеры USB-WIFI | NETGEAR WNA1000M, WNA3100M, D-LINK DWA-131, TP-LINK TL-WN823N |
| Порт LAN (Ethernet) | Разъём RJ-45, поддержка 10/100BASE-T |
| Компенсатор пробника | |
| Амплитуда | 5 В |
| Частота | 1 кГц |
| Замок Kensington | Слот на задней панели для стандартного замка Kensington |
| Источник питания | |
| Напряжение источника питания | от 100 до 240 В пере. тока (ср. кв.) ±10 % |
| Частота источника питания | от 47 до 63 Гц (от 100 до 240 В) от 360 до 440 Гц (от 100 до 132 В) |
| Потребляемая мощность | Не более 80 Вт |
| Физические характеристики | |
| Габариты | |
| Высота | 201,5 мм |
| Ширина | 412,8 мм |
| Глубина | 128,1 мм |
| Масса | |
| Автономный прибор | 4,17 кг |
| В упаковке для внутренней перевозки | 7 кг |
| Зазор для охлаждения | Возле левой и задней панелей прибора нужно оставлять просвет шириной 50 мм |
| Характеристики окружающей среды и требования безопасности | |
| Температура | |
| Рабочая | от 0 °C до +50 °C |
| Хранения | От –40 до +71 ºC |
| Относительная влажность | |
| При эксплуатации | Относительная влажность от 5 до 95 % при температуре до +30 °C, ОВ от 5 до 60 % при температуре выше 30 и до 50 °C, без конденсации паров |
| Хранения | ОВ от 5 до 95 % при температуре до +30 °C, ОВ от 5 до 60 % при температуре от 30 до 60 °C, без конденсации паров |
| Высота над уровнем моря | |
| Рабочая | до 3 000 м |
| Хранения | До 12 000 м |
| Ограничение высоты над уровнем моря связано с возможностью повреждения ЖК-дисплея на большей высоте. Возможность такого повреждения не зависит от того, включён прибор или нет | |
| Нормативные документы | |
| Электромагнитная совместимость | Директива ЕС 2014/30/EC |
| Безопасность | UL61010-1, UL61010-2-030, CAN/CSA-C22.2 No. 61010.1, CAN/CSA-C22.2 No. 61010-2:030; соответствует требованиям по безопасности Директивы по низковольтному оборудованию 2014/35/EC |
| Внесен в Госреестр | Да |
