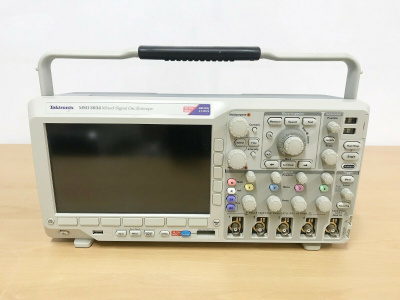

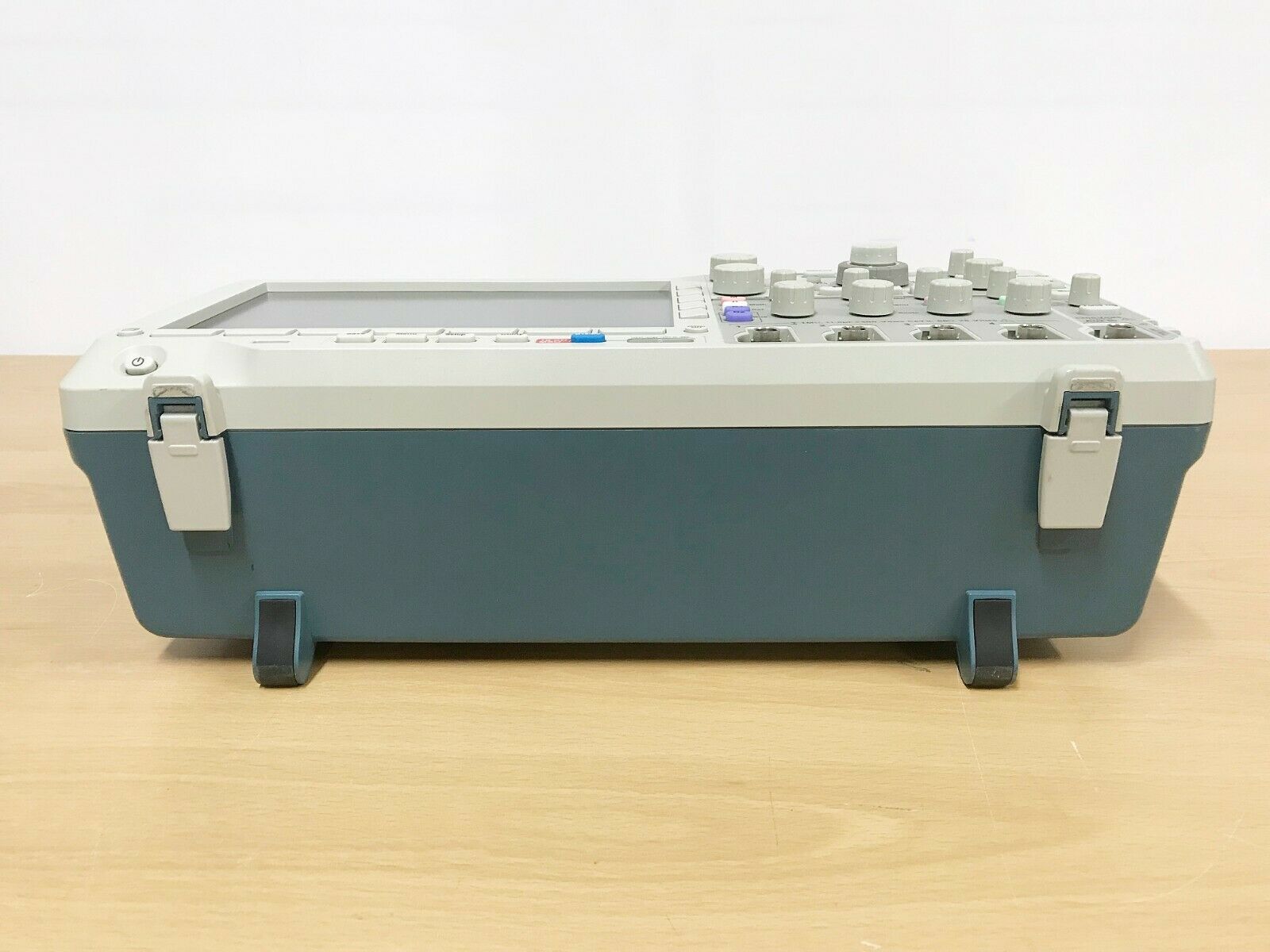

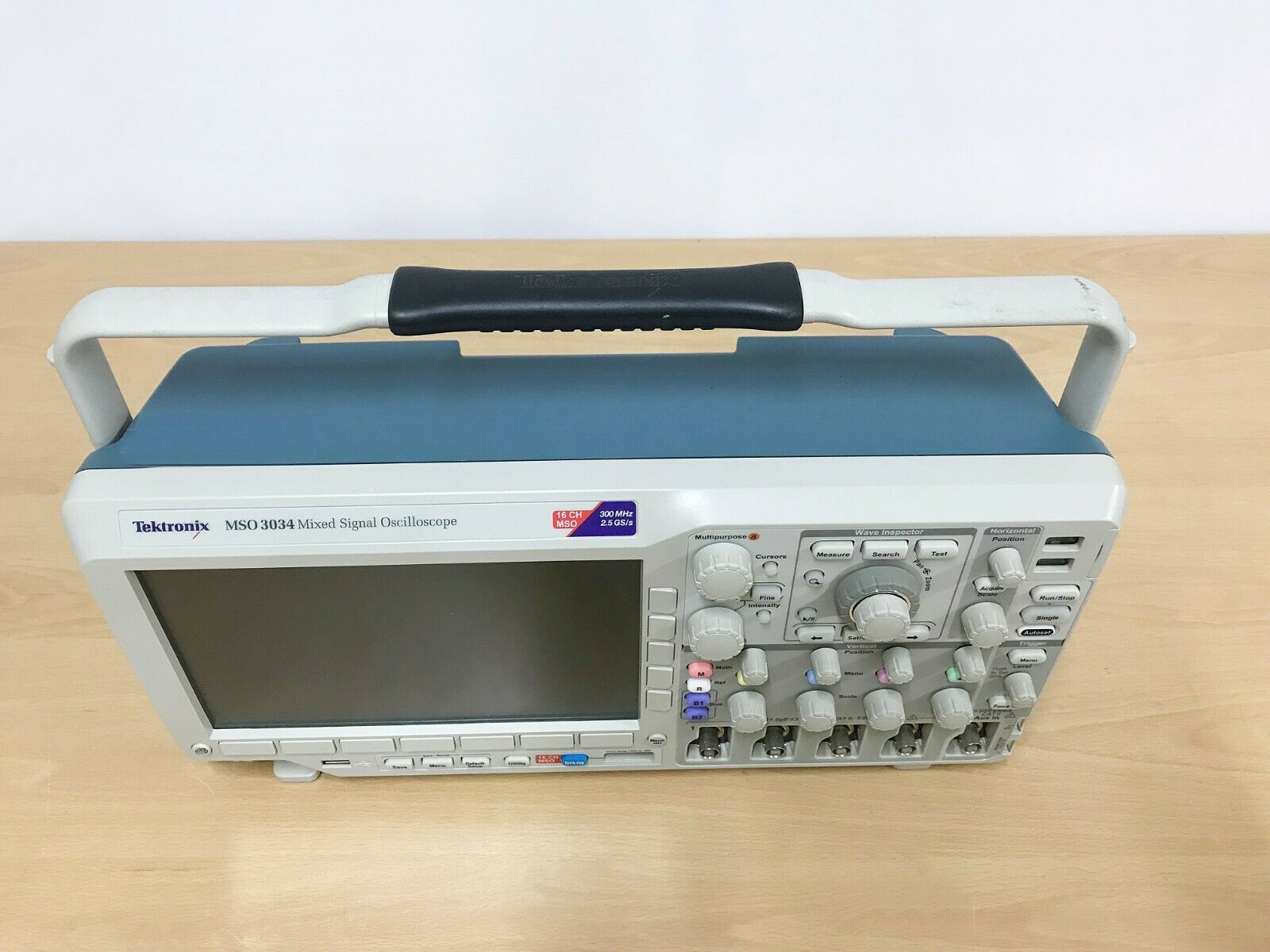

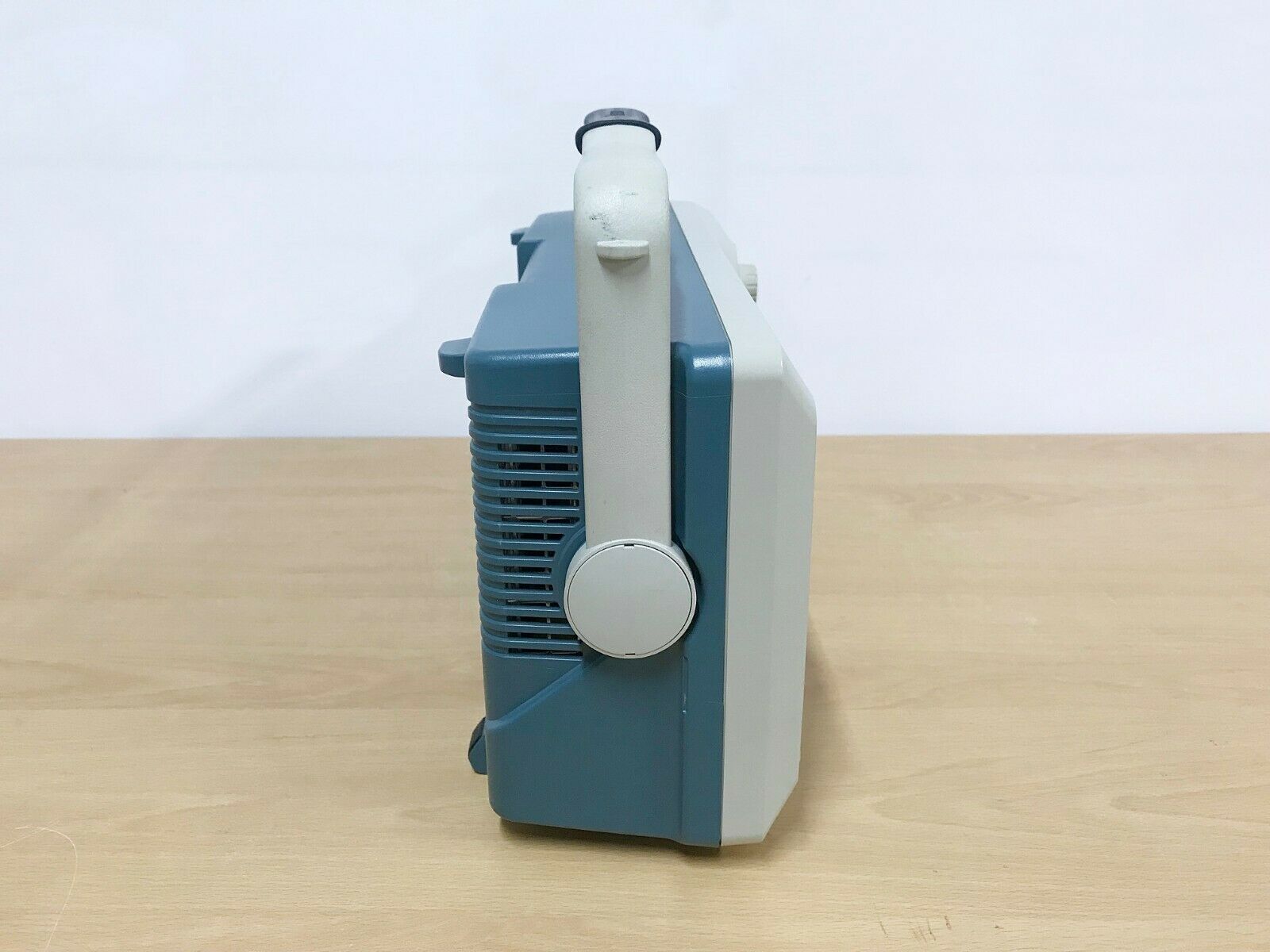

Осциллограф Tektronix MSO3034
Осциллограф Tektronix MSO3034 представляет собой современный цифровой прибор для регистрации смешанных сигналов, сочетающий в себе функции традиционного осциллографа и логического анализатора. Он оборудован четырьмя аналоговыми каналами и способен захватывать сигналы с полосой пропускания до 300 МГц. Частота дискретизации достигает 2,5 Гвыб/с по всем каналам, что обеспечивает высокую точность временного анализа.
Прибор отличается большой длиной записи — до 5 миллионов точек на каждый канал, что позволяет фиксировать продолжительные фрагменты сигнала без потерь деталей. Высокая скорость обновления экрана — до 50000 осциллограмм в секунду — обеспечивает мгновенную реакцию на изменения формы сигнала и облегчает поиск редких или случайных событий.
MSO3034 поддерживает режимы синхронизации и анализа для различных последовательных шин, включая I2C, SPI, CAN, LIN, RS-232 и другие. Благодаря наличию цифровых каналов осциллограф позволяет одновременно наблюдать аналоговые и цифровые сигналы, что особенно важно при отладке микроконтроллерных систем и цифровых интерфейсов.
Цветной дисплей прибора отличается высокой контрастностью и разрешением, что способствует точному визуальному анализу сигналов. Интуитивно понятный интерфейс, интегрированные функции автоматических измерений, курсоров, математических операций и БПФ делают работу с осциллографом быстрой и эффективной. Прибор совместим с различными типами пробников и может быть подключён к компьютеру для дальнейшего анализа и хранения данных.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
300 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|

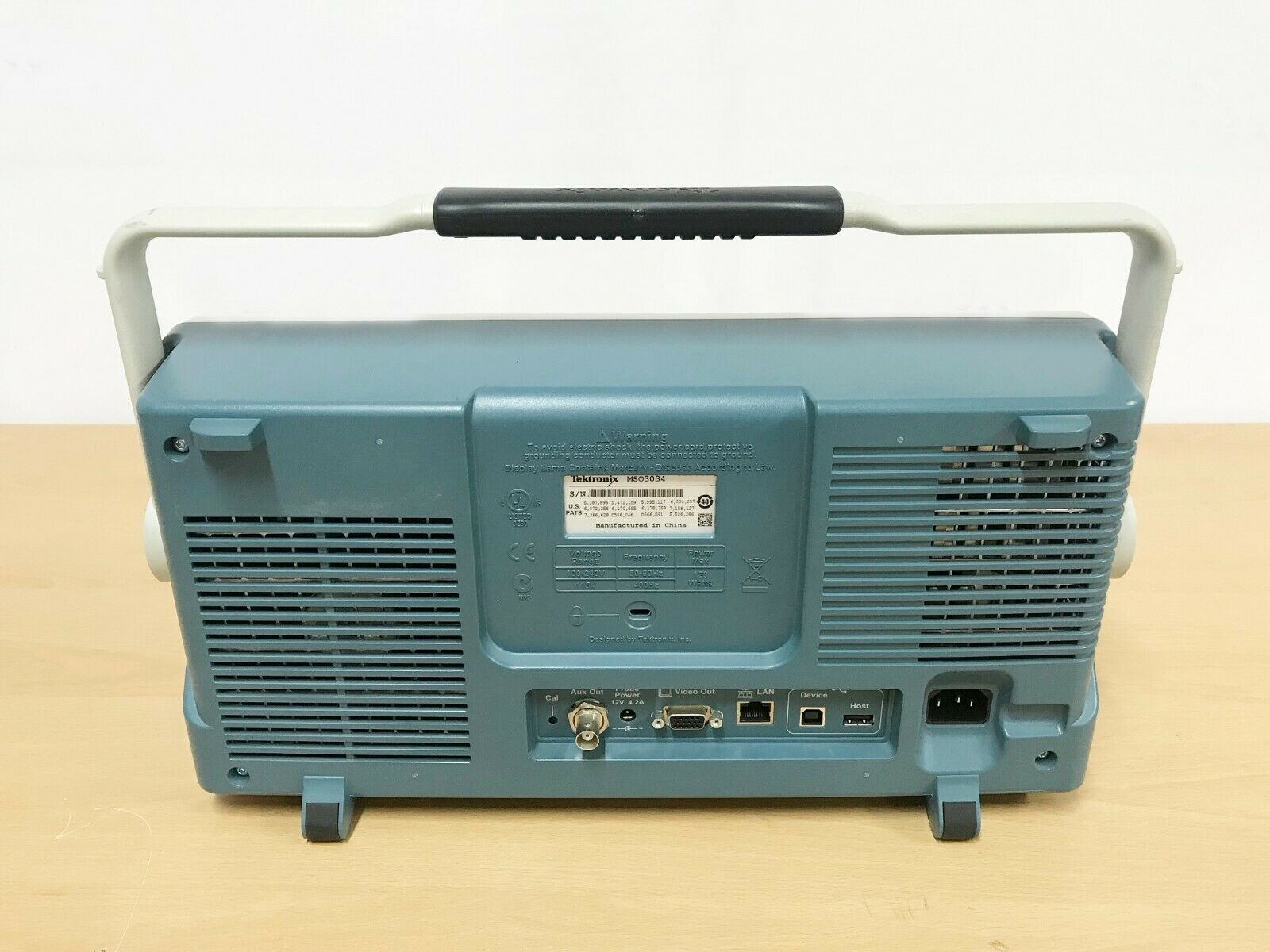

Интерфейсы
|
USB, LAN, VGA |
|
Система вертикального отклонения аналоговых каналов |
|
| Число входных каналов | 4 |
| Аналоговая полоса пропускания (-3 дБ) | 300 МГц |
| Расчетное время нарастания 5 мВ/дел. (типовое) | 1,17 нс |
| Аппаратное ограничение полосы пропускания | 20 МГц, 150 МГц |
| Режим входа | Связь по постоянному току, связь по переменному току, земля |
| Входное сопротивление | 1 МОм ± 1%, 75 Ом±1%, 50 Ом±1% |
| Диапазон входной чувствительности, 1 МОм | от 1мВ/дел. до 10 В/дел. |
| Диапазон входной чувствительности, 75 Ом, 50 Ом | от 1 мВ/дел. до 1 В/дел |
| Вертикальное разрешение | 8 бит (11бит в режиме высокого разрешения) |
| Макс. входное напряжение 1 МОм | 300 В (ср.кв.) с пиковыми значениями < ±450 В |
| Макс. входное напряжение, 75 Ом, 50 Ом | 5 В (ср.кв.) с пиковыми значениями < ±20 В |
| Погрешность усиления постоянного напряжения | ±2,5% для 1 мВ/дел ±2,0% для 2 мВ/дел ±1,5% для 5 мВ/дел и выше |
| Диапазон смещения | 50 Ом, 75 Ом |
| от 1 мВ/дел до 99.5 мВ/дел | ±1 В |
| от 100 мВ/дел до 995 мВ/дел | ±5В |
| 1 В/дел | ±5В |
| oт 1,01 В/дел до 10 В/дел | Не определено |
| Развязка между каналами (любые два канала с одинаковой чувствительностью) |
> 100:1 на частоте < 100 М Гц и > 30:1 на МГц вплоть до верхней границы полосы |
|

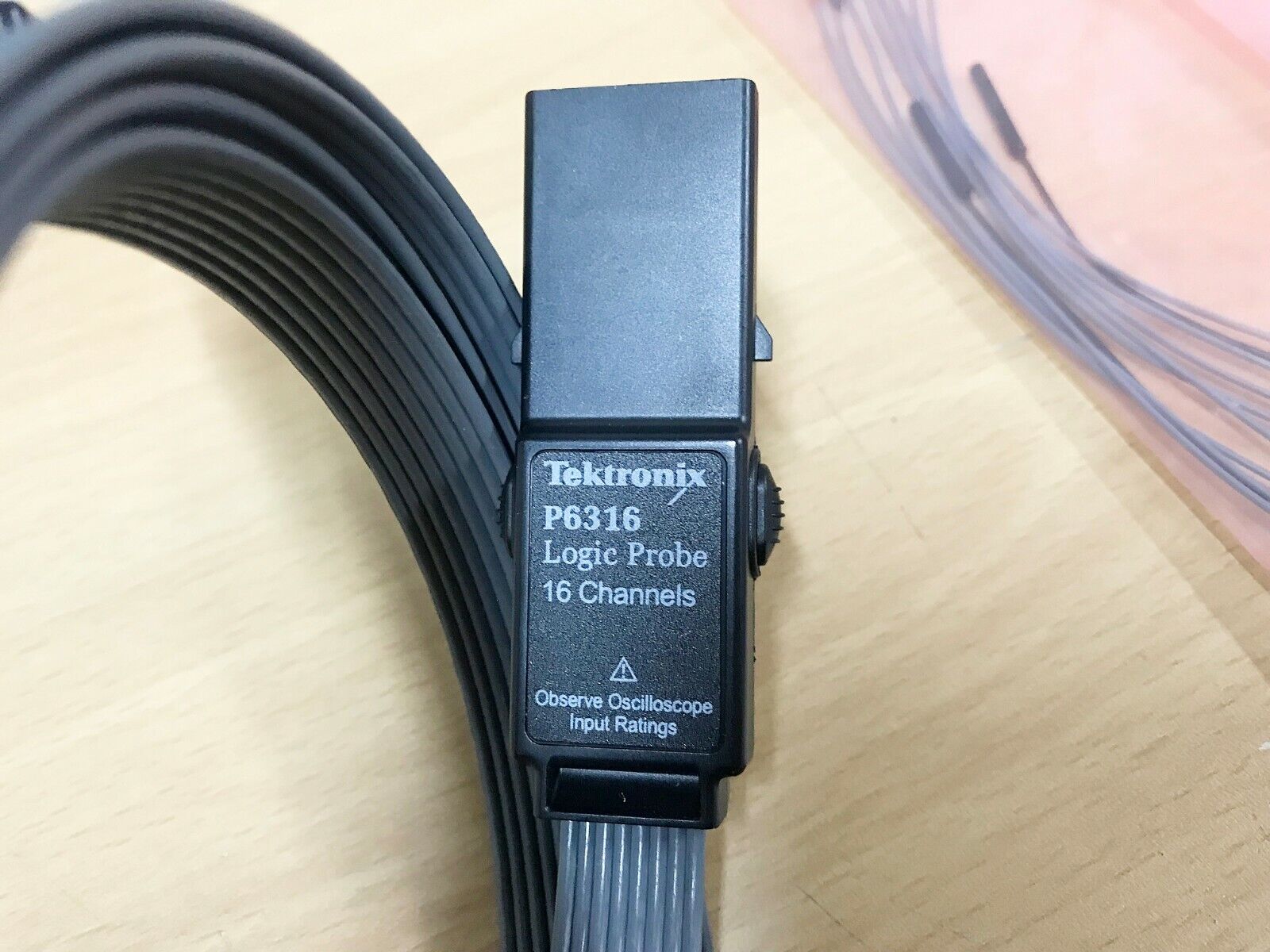

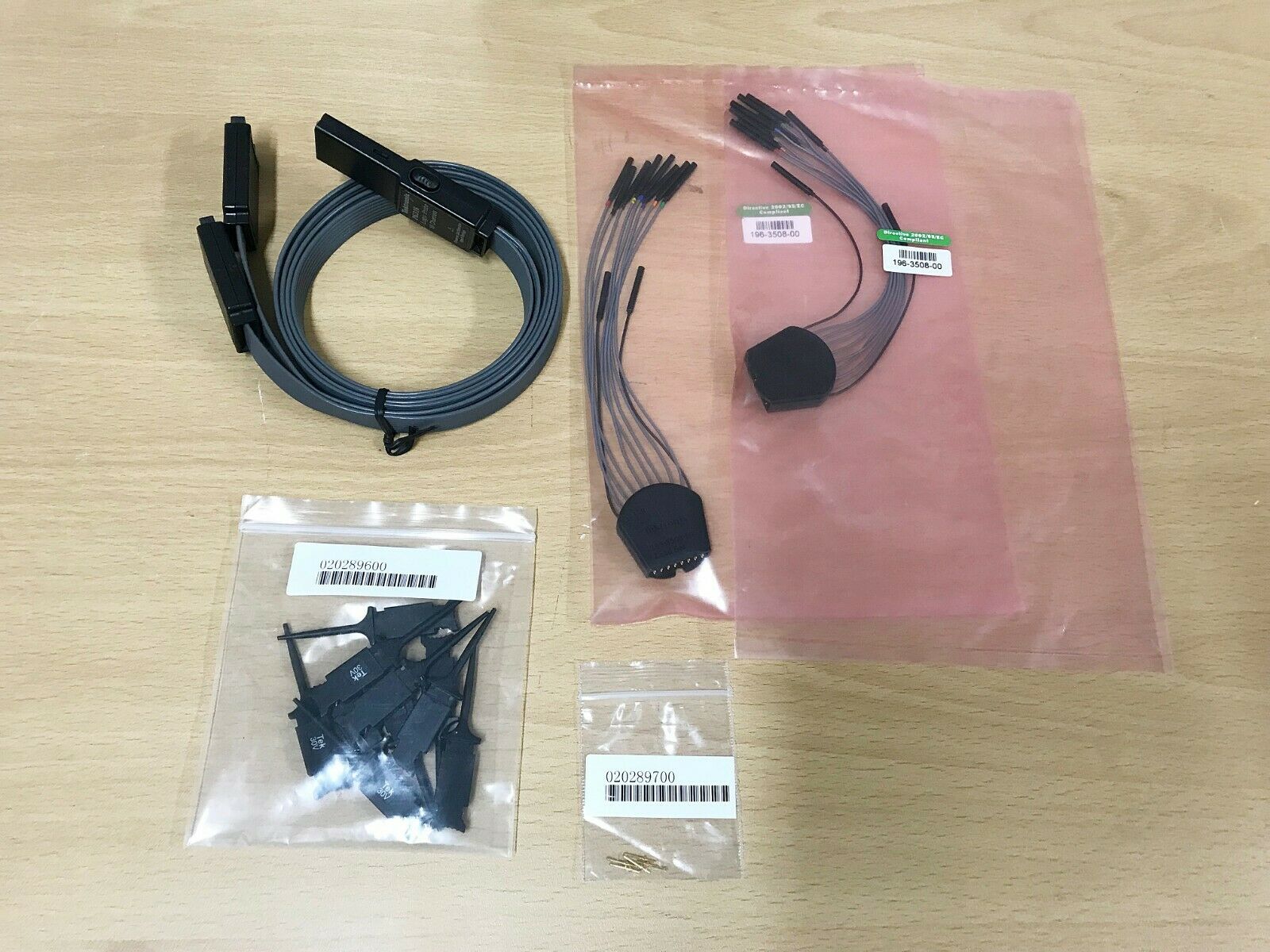

Система вертикального отклонения цифровых каналов |
|
| Число входных каналов | 16 цифровых (oт D15 до D0) |
| Пороги | Общая настройка для группы из 3 каналов |
| Выбор значений порогов | ТТЛ, КМОП, ЭСЛ, псевдо - ЭСЛ, настраивается пользователем |
| Диапазон значений порогов, настраиваемых пользователем | от-15 В до+25 В |
| Максимальное входное напряжение | от -20 В до +30 В |
| Погрешность установки порога | ±(100 мВ +3% от установленного значения) |
| Максимальный динамический диапазон входного сигнала | 50 В (ампл.) (зависит от установленного порога) |
| Минимальный размах напряжения | 500 мВ (ампл.) |
| Входное сопротивление | 101 кОм |
| Входная емкость пробника | 6 пФ |
| Вертикальное разрешение | 1 бит |
| Максимальная частота дискретизации (все каналы) | 2,5 Гвыб/с |
| Максимальная длина записи (все каналы) | 5 млн. точек |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 2 мс |
| Диапазон скорости развертки | от 1 нс/деп до 1000 с/дел |
| Диапазон задержки развертки | от-10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами | ±100 нс |
| Погрешность развертки |
±10х 10-6 в любом интервале >1 мс |
|
Система горизонтального отклонения цифровых каналов |
|
| Макс, частота дискретизации(основной режим, все каналы) | 500 Мвыб./с (разрешение 2 нс) |
| Макс, длина записи (основной режим, все каналы) | 5 млн. точек |
| Максимальная частота дискретизации (MagniVu, все каналы) | 8.25 Гвыб/с (разрешение 121,2 пс) |
| Максимальная длина записи (MagniVu, все каналы) | 10 тыс. точек, центральная точка соответствует моменту запуска |
| Минимальная длительность импульса (все каналы) | 2.0 нс |
| Сдвиг фаз между каналами | 500 пс (ном.) |
|
Система горизонтального отклонения аналоговых каналов |
|
| Максимальная частота дискретизации (все каналы) | 2,5 Гвыб/с |
| Максимальная длина записи (все каналы) | 5 млн. точек |
| Максимальная продолжительность захвата с максимальной частотой дискретизации (все каналы) | 2 мс |
| Диапазон скорости развертки | от 1 нс/деп до 1000 с/дел |
| Диапазон задержки развертки | от-10 делений до 5000 с |
| Диапазон компенсации сдвига фаз между каналами | ±100 нс |
| Погрешность развертки | ±10х 10-6 в любом интервале >1 мс |
