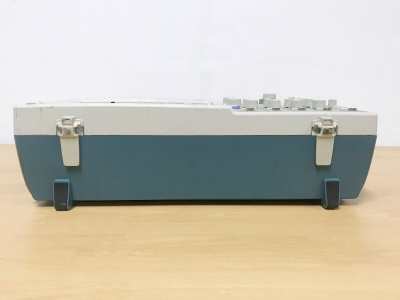

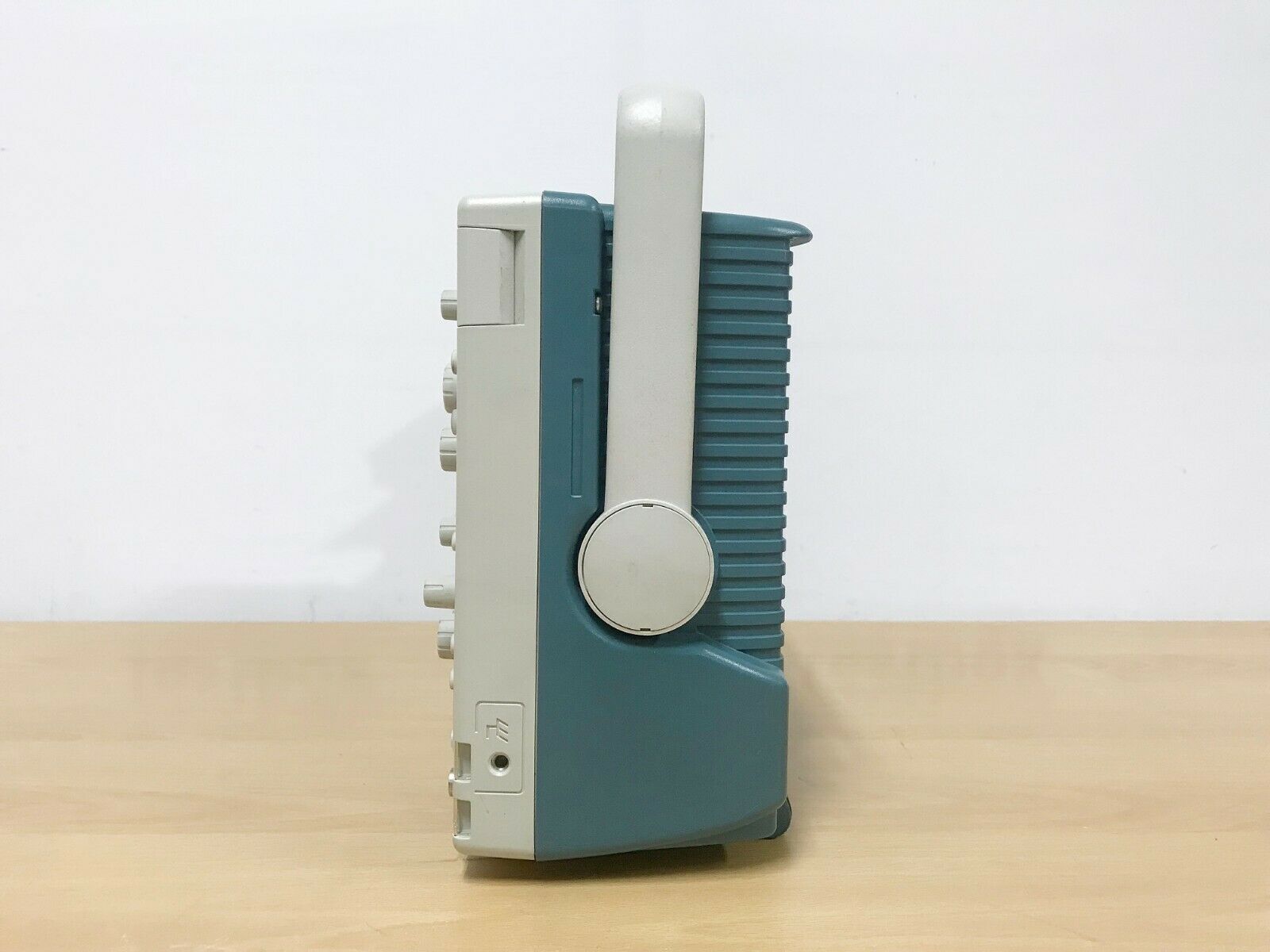

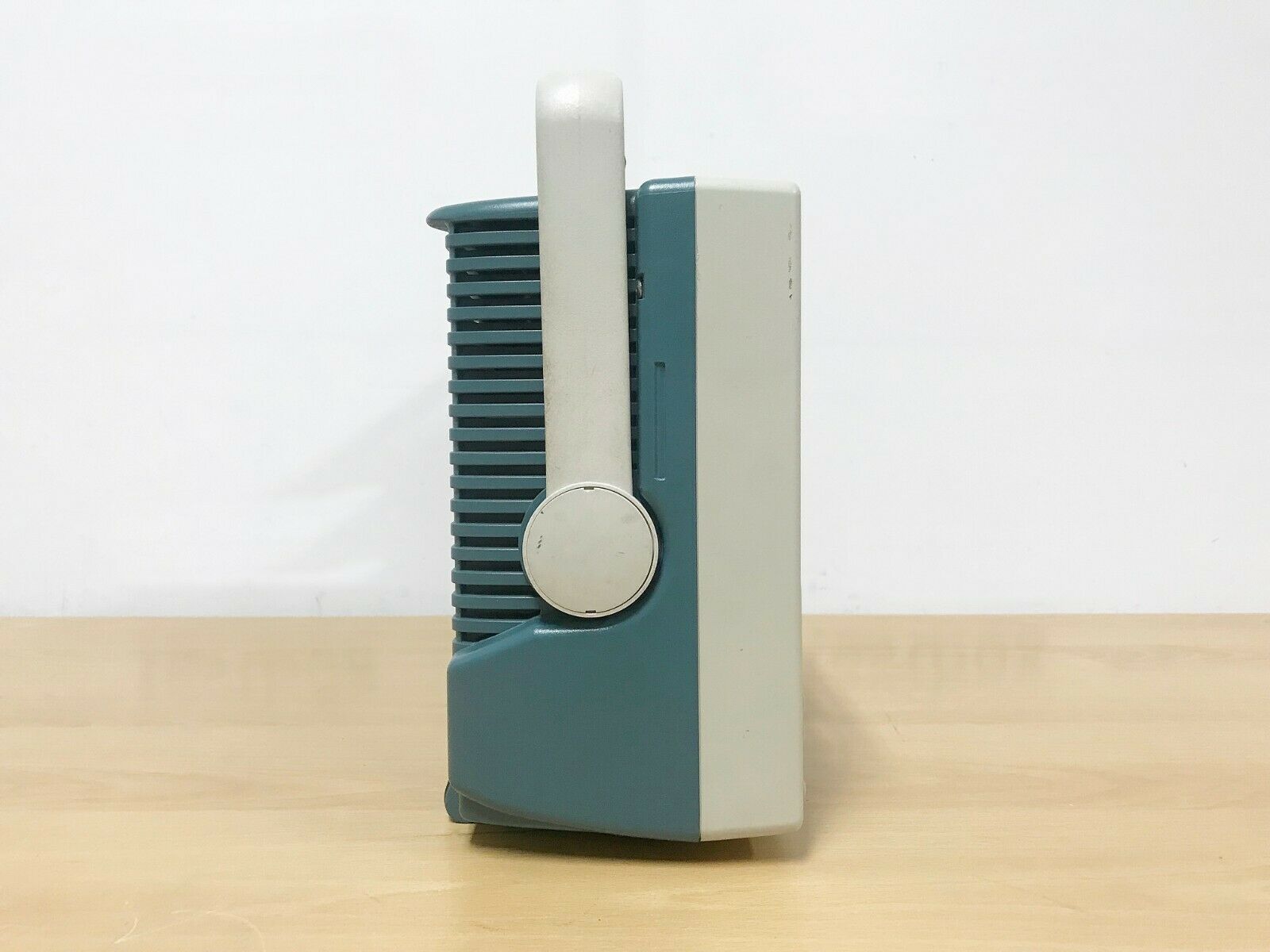

Осциллограф Tektronix DPO4104
- DPO4104 — 4 аналоговых канала, полоса пропускания 1 ГГц
Осциллографы серий MSO4000 и DPO4000 компании Tektronix предназначены для точного анализа аналоговых и цифровых сигналов и отличаются расширенными возможностями визуализации и анализа. Все модели построены на базе цифровой люминесцентной технологии с применением цветного XGA-дисплея и системами интеллектуального управления осциллограммами. Устройства обеспечивают частоту дискретизации до 5 Гвыб/с, длину записи до 10 миллионов точек и высокую скорость обновления экрана до 50 000 осциллограмм в секунду, что делает их эффективными при отладке быстродействующих схем и цифровых шин.
Основное различие между моделями заключается в ширине полосы пропускания, количестве аналоговых каналов и наличии цифровых входов. Модель DPO4104 представляет собой четырёхканальный цифровой осциллограф с полосой пропускания до 1 ГГц. Аналогичная по конфигурации MSO4104 дополнительно включает 16 цифровых входов, что делает её устройством класса MSO — осциллографом смешанных сигналов. Модели DPO4054 и DPO4034 отличаются меньшей полосой пропускания — 500 МГц и 350 МГц соответственно, при этом обе модели оснащены четырьмя аналоговыми каналами. Цифровой осциллограф DPO4034B сохраняет параметры модели DPO4034, но представляет собой более позднюю версию с обновлённым функционалом. Все приборы поддерживают широкие возможности синхронизации, в том числе по последовательным шинам, и оснащены функциями анализа спектра, гистограмм, автoматических измерений и работы с длинными записями. Устройства совместимы с модулями анализа протоколов и обеспечивают быстрый обмен данными благодаря встроенным USB и Ethernet-портам.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Система вертикального отклонения. Аналоговые каналы | |
| Входные каналы | 4 |
| Аналоговая полоса пропускания (–3 дБ) от 5 мВ/дел до 1 В/дел | 1 ГГц |
| Расчетное время нарастания 5 мВ/дел (типичное значение) | 350 пс |
| Аппаратные пределы полосы пропускания | 250 МГц |
| Тип входа | по переменному току, по постоянному току, заземленный вход |
| Входное сопротивление | 1 МОм ±1%, 50 Ом ±1% |
| Чувствительность по входу 1 МОм | 1 мВ/дел – 10 В/дел |
| Чувствительность по входу 50 Ом | 1 мВ/дел – 1 В/дел |
| Разрешение по вертикали | 8 бит (11 бит при высоком разрешении) |
| Максимальное входное напряжение 1 МОм | 250 Вср. кв. с пиковым значением ≤ ±400 В |
| Максимальное входное напряжение 50 Ом | 5 Вср. кв. с пиковым значением < ±20 В |
| Погрешность коэффициента усиления по постоянному напряжению | ±1,5% при установке смещения 0 В |
|
Диапазон значений смещения |
1 MОм; 50 Ом1 мВ/дел – 50 мВ/дел:±1 В50,5 мВ/дел – 99,5 мВ/дел:±0,5 В100 мВ/дел – 500 мВ/дел:±10 В505 мВ/дел – 995 мВ/дел:±5 В1 В/дел – 5 В/дел:±100 В5,05 В/дел – 10 В/дел:±50 В (для 50 Ом - данных нет) |
| Изоляция между каналами | ≥100:1 при ≤100 13ц и ≥30:1 при >100 13ц вплоть до номинальной полосы пропускания для любых двух каналов с одинаковыми настройками «В/дел» |
| Общие данные | |
| Габаритные размеры | 137 х 439 х 229 мм |
| Масса | 5 кг |
