Осциллограф цифровой запоминающий Tektronix TDS 5054 B
Осциллограф Tektronix TDS 5054B — это высокопроизводительное решение для комплексного анализа электрических сигналов в научных и инженерных задачах. Благодаря полосе пропускания 500 МГц и четырём входным каналам, прибор позволяет проводить точные и детализированные измерения высокочастотных сигналов в режиме реального времени с частотой до 5 Гвыб/с.
Интеграция платформы Open Choice™ на базе Windows 2000 расширяет возможности взаимодействия с сетевыми и внешними устройствами, а также предоставляет пользователю гибкость в настройке рабочих процессов. Яркий и чёткий 10,4-дюймовый дисплей облегчает анализ осциллограмм, а функция MyScope™ позволяет персонализировать интерфейс управления.
Память до 16 МБ обеспечивает сохранение большого объема данных, а максимальная скорость захвата осциллограмм до 100 000 в секунду делает возможным регистрацию даже кратковременных событий. Прибор поддерживает функции телекоммуникационного тестирования, включая работу с масками и глазковыми диаграммами, а также автоматическую отправку уведомлений по электронной почте при наступлении заданного события.
Для выполнения анализа осциллограф предлагает более 50 автоматических измерений, включая амплитудные, временные, статистические и телекоммуникационные параметры. Используются встроенные гистограммы, пользовательские пределы и гибкая система курсоров. Широкий спектр математических функций, включая алгебраические выражения, интегрирование, БПФ и спектральный анализ, позволяет глубоко исследовать характеристики сигналов.

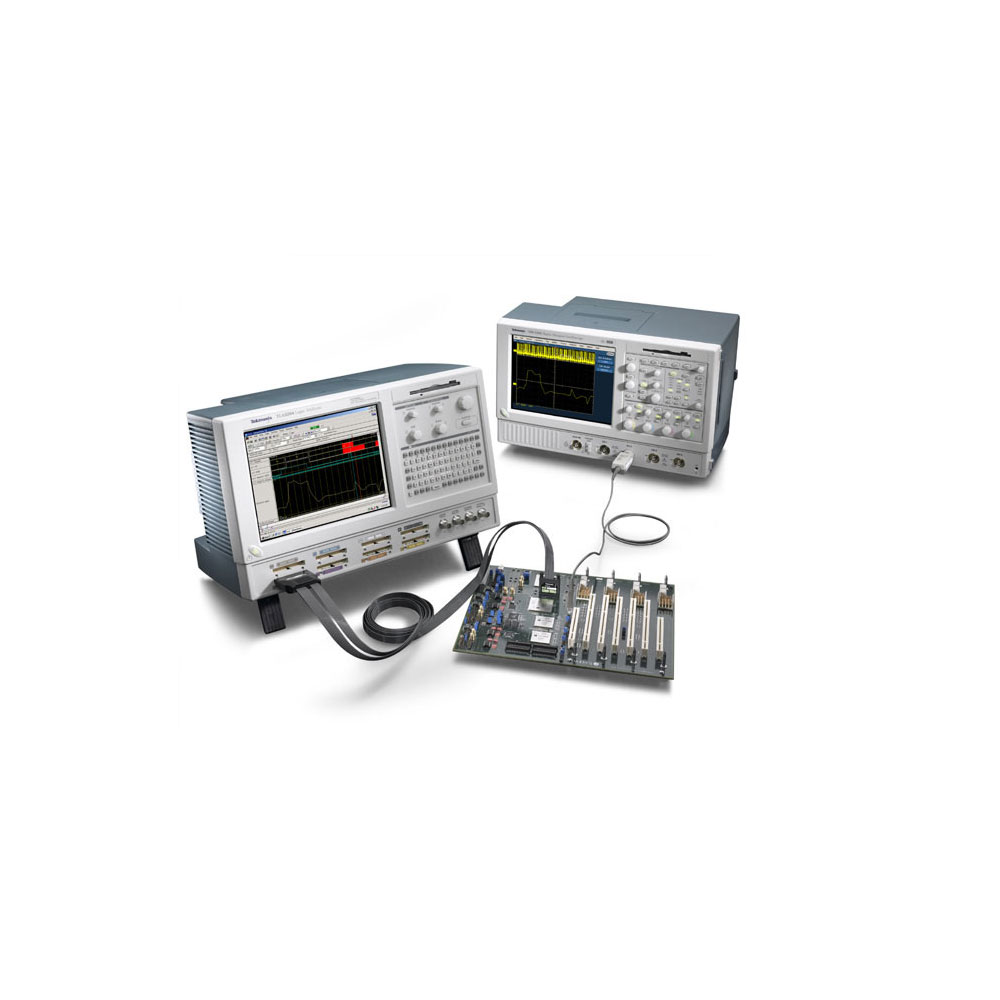

Дополнительные возможности включают встроенный термопринтер (опция), привод CD-RW, жёсткий диск объёмом более 80 ГБ, USB-мышь и совместимость с логическими анализаторами Tektronix. Всё это делает TDS 5054B идеальным выбором для комплексной отладки, тестирования и анализа как аналоговых, так и цифровых систем.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, GPIB, VGA |
|
Вертикальная система |
|
|
Входные каналы |
4 |
|
Аналоговая полоса (–3 дБ) 5 мВ/дел ... 1 В/дел |
500 МГц |
|
Рассчитанная скорость нарастания при 5 мВ/дел (типично) |
800 пс |
|
Аппаратное ограничение полосы |
150 МГц или 20 МГц |
|
Входы |
AC, DC, GND |
|
Входной импеданс |
1 MОм или 50 Ом |
|
Входная чувствительность, 1 MОм |
1 мВ/дел ... 10 В/дел |
|
Входная чувствительность, 50 Ом |
1 мВ/дел ... 1 В/дел |
|
Вертикальное разрешение |
8 бит (>11 бит с усреднением) |
|
Макс. вход. напряжение, 1 MОм |
±150 В CAT I снижается со скоростью 20 дБ/декаду до 9 ВRМS выше 200 кГц |
|
Макс. вход. напряжение, 50 Ом |
5 ВRМS с пиковым значением <±30 В |
|
Точность по вертикали |
1,5% при смещении 0 В |
|
Диапазон смещения, 1 MОм |
1 мВ/дел ... 99,5 мВ/дел ±1 В 100 мВ/дел ... 1 В/дел ±10 В 1,01 В/дел ... 10 В/дел ±100 В |
|
Диапазон смещения, 50 Ом |
1 мВ/дел ... 99,5 мВ/дел ±1 В 100 мВ/дел ...1 В/дел ±10 В |
|
Изоляция каналов друг от друга (любые 2 канала при одинаковой вертикальной развертке) |
>=100:1 при <=100 МГц и >=30:1 при >100 МГц вплоть до номинальной ширины полосы частот |
|
Горизонтальная развертка |
|
|
Диапазон |
200 пс/дел ... 1000 с/дел |
|
Диапазон времени задержки |
(с/дел–10) ... 1000 c |
|
Диапазон регулировки синхронизации каналов (Deskew Range) |
±75 нс |
|
Точность горизонтальной развертки |
0,00015% |
|
Точность измерения временных интервалов |
±(0.06 интервала дискретизации + 0.0015%*Показания)RMS |
|
Джиттер запуска (RМS) |
8 пс (RМS, типично) |
|
Долговременная точность поддержания скорости сэмплирования и времени задержки |
±0,0015% при интервалах >=1 мс |
|
Система синхронизации |
|
|
Чувствительность внутренняя, открытый вход |
0,35 дел. (от 0 до 50 МГц) повыш. до 1 дел. |
|
Чувствительность внешняя (дополнительный вход) |
400 мВ от 0 до 50 МГц повыш. до 750 мВ при 100 МГц |
|
Основные режимы синхронизации |
Авто, нормальный и одиночный |
|
Последовательности запуска |
Основная, задержанная по времени, задержанный по событию. Все условия могут включать отдельную горизонтальную задержку после события запуска |
|
Диапазон уровней запуска внутренний |
±10 делений от центра экрана |
|
Диапазон уровней запуска внешний (доп. вход) |
±8 В |
|
Линия |
Фиксированная при 0 В |
|
Режимы входа запуска |
DC, AC (ослабл. <60 Гц), ВЧ фильтр (ослабление >30 кГц), НЧ фильтр (ослабление <80 кГц), фильтрация шума (снижает чувствительность) |
|
Диапазон удержания запуска |
1,5 мкс минимум до 12 с максимум |
|
Система сбора данных |
|
|
Частота дискретизации в режиме реального времени |
1 канал (макс.) – 5 ГГц 2 канала (макс.) – 2,5 ГГц 3-4 канала (макс.) – 1,25 ГГц |
|
Эквивалентная частота дискретизации (макс.) |
250 ГГц |
|
Максимальная длина записи на канал |
Со стандартной памятью: 8M (1 кан.), 4M (2 кан.), 2M (4 кан.) С опцией 3M: 16M (1 кан.), 8M (2 кан.), 4M (4 кан.) |
|
Максимальный записываемый интервал времени при наибольшей частоте дискретизации в режиме реального времени (1 канал) |
Временное разрешение (одиночный сигнал): 200 пс (5 ГГц) Макс интервал со стандартной памятью: 1,6 мс Макс интервал с опцией 3M: 3,2 мс |
|
Режимы сбора данных |
Режим быстрого сбора данных FastAcq (цифровой фосфор): оптимизирует настройки прибора для анализа динамических сигналов и захвата редких событий. Максимальная скорость захвата в режиме FastAcq 100000 осциллограмм в сек. Sample (Обычный): Собирает оцифрованные величины. Peak Detect (детектирование пиков): Захватывает короткие выбросы (глитчи) в режиме реального времени Длительность минимально детектируемого импульса: <1 нс Усреднение: От 2 до 10000 осциллограмм Огибающая: От 2 до 2x109 осциллограмм Режим FastFrame (Быстрые кадры): Разделяет память на кадры. Максимальная скорость захвата кадра – 225000 раз в сек. Улучшенное разрешение (Hi-Res): Снижает случайный шум и улучшает разрешение |
|
Параметры дисплея |
|
|
Тип дисплея |
цветной ЖК-дисплей на активной матрице |
|
Размер дисплея |
211,2 мм (W)x158,4 мм (H)x264 мм (10,4 дюймов по диагонали). |
|
Разрешение дисплея |
640x480 |
|
Отображение осциллограмм |
линии, точки, усиленные выборки, переменная и бесконечная персистенция (инерция изображения) |
|
Цветовые схемы отображения сигнала |
индивидуальные схемы отображения для просмотра записанного сигнала, режима FastAcq включая Нормальный, Зеленый, Серый, Температурный, Спектральный, Пользовательский. |
|
Формат отображения |
YT, XY, XYZ |
|
Общие данные |
|
|
Настольная конфигурация |
Габариты: 361х447х288 мм Вес нетто 11,23 кг, брутто 25,63 кг |
|
Монтаж в стойку |
Габариты: 267х483х288 мм Вес нетто 13,53 кг |
|
Условия эксплуатации |
|
|
Температура |
Рабочая: от +5°C до +45°C. Хранения: от –20°C до +60°C (без привода FDD). |
|
Влажность |
Рабочая: от 20% до 80%. Хранения: от 5% до 90% (без FDD), без образования конденсата. |
|
Случайные вибрации |
При работе: 0.1 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ. - При хранении — 2 Grms от 5 до 500 Гц, 10 мин. по каждой оси, 3 оси, 30 мин. общ |
|
Электромагнитная совместимость |
89/336/EEC. |
|
Безопасность |
UL 61010, CSA-22.2 No.1010.1, EN61010-1, IEC61010-1. |
- 10-кратный пассивный пробник P5050 500 МГц – 4 шт.;
- Лицевая крышка – 1 шт.;
- Мышь – 1 шт.;
- Осциллограф TDS5054B – 1 шт.;
- Программное обеспечение – 1 шт.;
- Руководство по быстрому началу работы – 1 шт.;
- Руководство по программированию GPIB – 1 шт.;
- Сертификаты калибровки – 1 шт.;
- Справочник пользователя на русском языке – 1 шт.;
- . Шнур питания – 1 шт.
