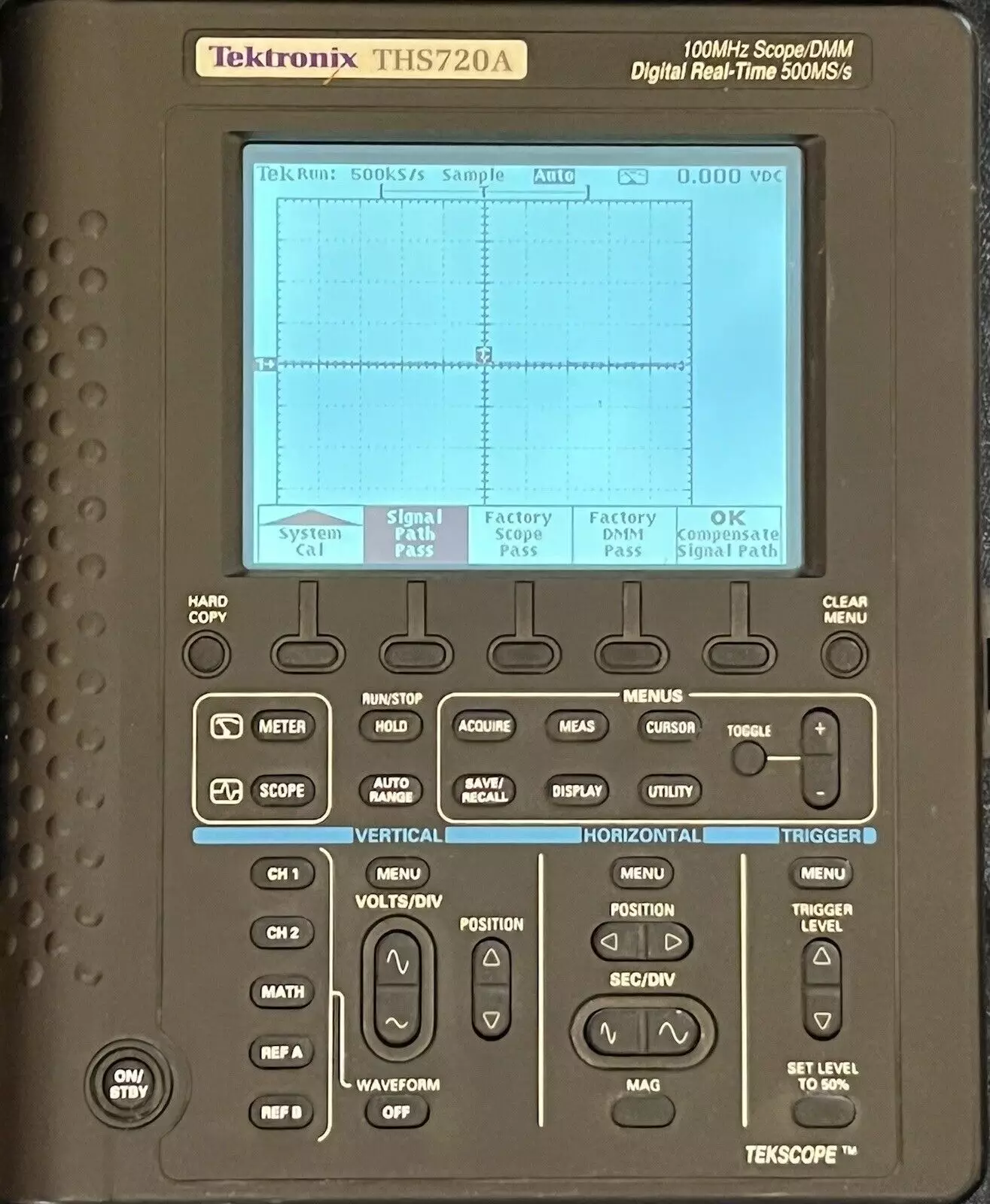

Осциллограф-мультиметр Tektronix THS720A
Осциллограф-мультиметр Tektronix THS720A представляет собой компактный двухканальный прибор, предназначенный для профессиональной работы в лабораторных и полевых условиях. Он сочетает в себе функции цифрового осциллографа и высокоточного мультиметра, при этом отличаясь полной электрической изоляцией между входами и цепями питания. Такое решение обеспечивает безопасность измерений в промышленных средах и при работе с различными уровнями потенциала.
Прибор поддерживает полосу пропускания до 100 МГц и обеспечивает частоту дискретизации до 500 Мвыб/с, что позволяет с высокой точностью анализировать переходные процессы, импульсные сигналы и модулированные формы. Благодаря изоляции входных каналов THS720A способен выполнять измерения без риска короткого замыкания даже в условиях, где используются нестабилизированные или независимые источники питания.
Цветной дисплей высокой контрастности, интуитивно понятное меню и органы управления обеспечивают удобную навигацию и визуализацию осциллограмм. Прибор предоставляет разнообразные режимы запуска и отображения, включая автотрекинг, курсоры, автоматические измерения, функции масштабирования и математического анализа. Осциллограф имеет режим синхронизации, позволяющий точно зафиксировать нужный участок сигнала, а также функцию удержания и однократного захвата для анализа разовых событий.
Мультиметрическая часть THS720A позволяет измерять постоянное и переменное напряжение, ток, сопротивление и проводить проверку диодов и целостности цепей. Измерения отображаются как в цифровом, так и в графическом виде, с возможностью автоматического выбора диапазонов. Интерфейс пользователя адаптирован для быстрого переключения между режимами, а встроенная функция автоматической настройки позволяет сократить время подготовки к измерениям.
Осциллограф может питаться как от аккумулятора, так и от сети, обеспечивая до четырёх часов автономной работы. Он поддерживает сохранение и передачу данных через последовательный интерфейс RS-232, что упрощает документирование результатов измерений. Прочный корпус с защитой от ударов и пыли, а также встроенная система самотестирования делают Tektronix THS720A надёжным инструментом для инженеров и технических специалистов, работающих с электроникой и электротехническими системами в условиях повышенных требований к безопасности и мобильности.
Характеристики
|
Тип
|
Осциллограф-мультиметр |
|
Количество каналов
|
2 |
|
Полоса пропускания
|
100 МГц |
|
Частота дискретизации
|
0,5 Гвыб/c |
|
Интерфейсы
|
RS-232 |
| Полоса пропускания | 100 МГц |
| Частота дискретизации | 500 МГц |
| Память | 2500 точек/канал |
| Разрешение по вертикали | 8 бит |
| Коэффициент отклонения | 5 мВ/дел – 50 В/дел; до 500 В/дел (с делителем 1:10) |
| Погрешность | ± 2 % |
| Входной импеданс | 1 МОм/25 пФ |
| Коэффициент развертки | 5 нс/дел – 50 с/дел |
| Погрешность | ± 0,02 % |
| Режимы синхронизации | автоматический, нормальный |
| Виды синхронизации | по уровню сигнала, по видеосигналу, по импульсу, внешняя |
| Дополнительные функции | курсорные и автоматические измерения. Режим X-Y |
| Мультиметр | |
| Постоянное напряжение | |
| Диапазон | 0,1 мВ – 880 В |
| Погрешность измерения | ± 0,5 % |
| Переменное напряжение | |
| Диапазон | 0,1 мВ – 640 В (среднекв. значение). |
| Погрешность измерения | ± 2 % |
| Сопротивление | |
| Диапазон | 0,1 Ом – 40 МОм |
| Погрешность измерения | ± 0,5 % |
| Индикация | 3,5 разряда |
| Экран | ЖКИ, диагональ 120 мм |
| Интерфейс | RS-232 |
| Программное обеспечение | WaveStarTM Software (опция WSTRO) |
| Общие характеристики | |
| Питание | Ni-Cd батарея, время работы 2 часа |
| Диапазон рабочих температур | -100 °С...+500 °С |
| Масса | 1,5 кг |
| Габариты | 217х177х51 мм |
- Осциллограф THS720A
-
Руководство пользователя
