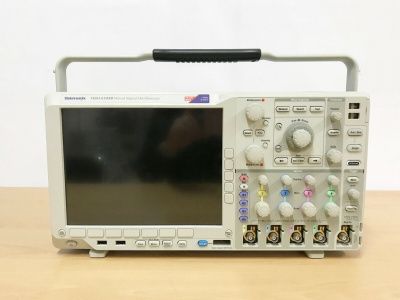

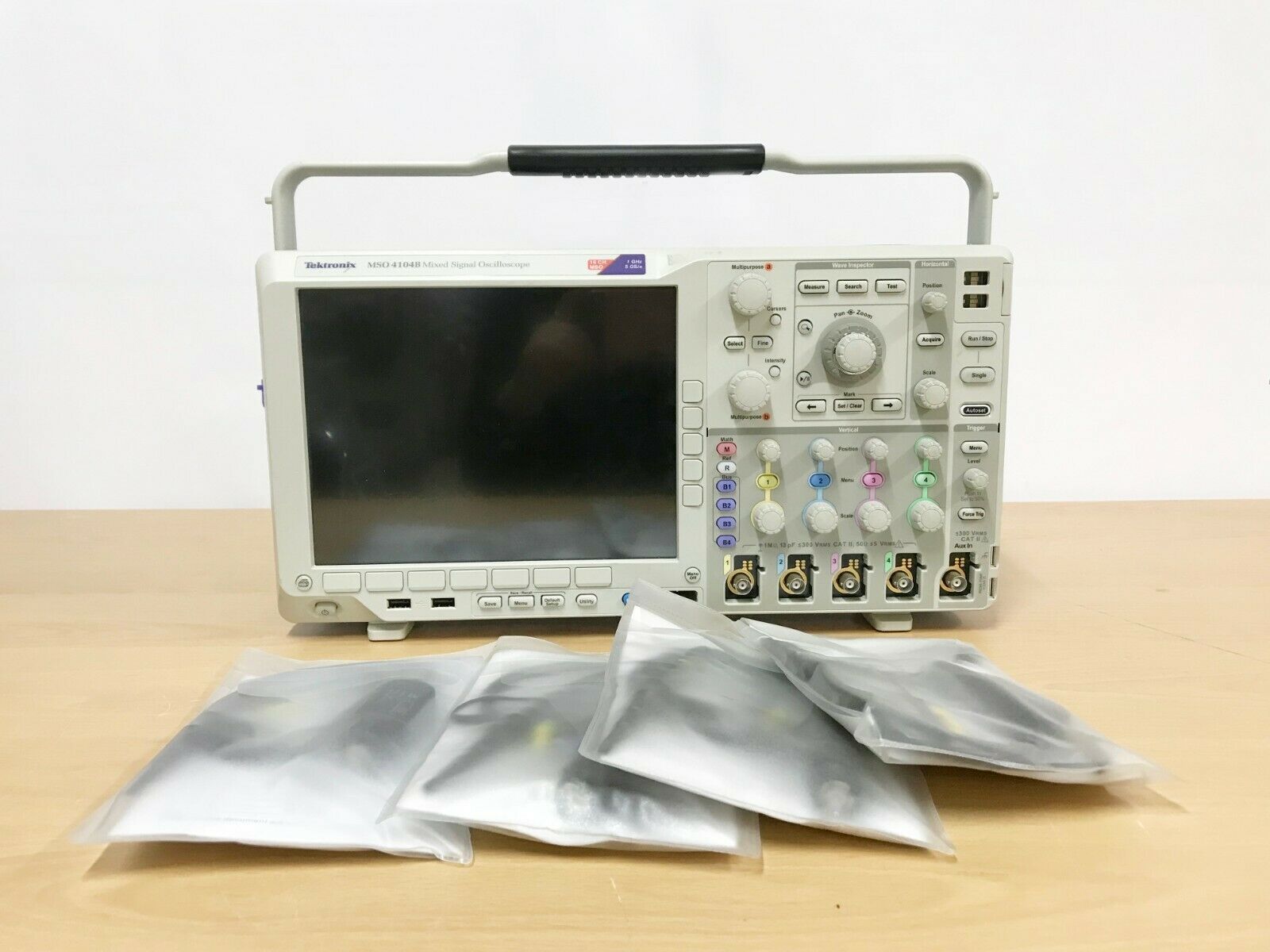

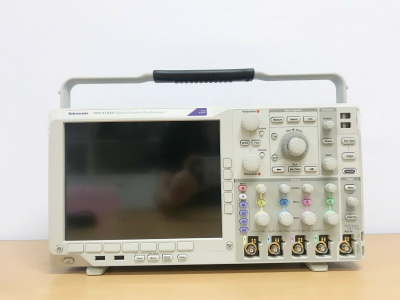

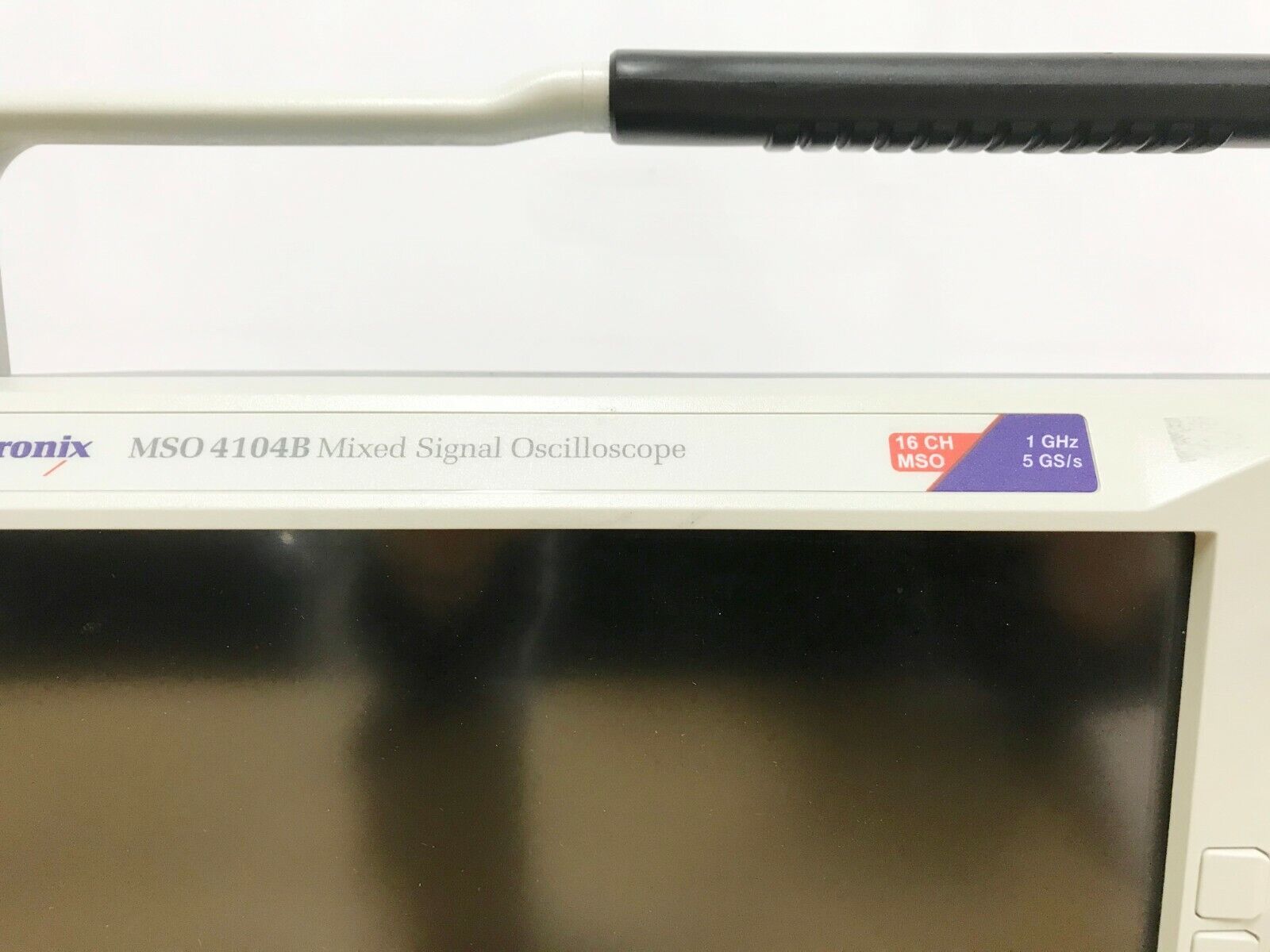

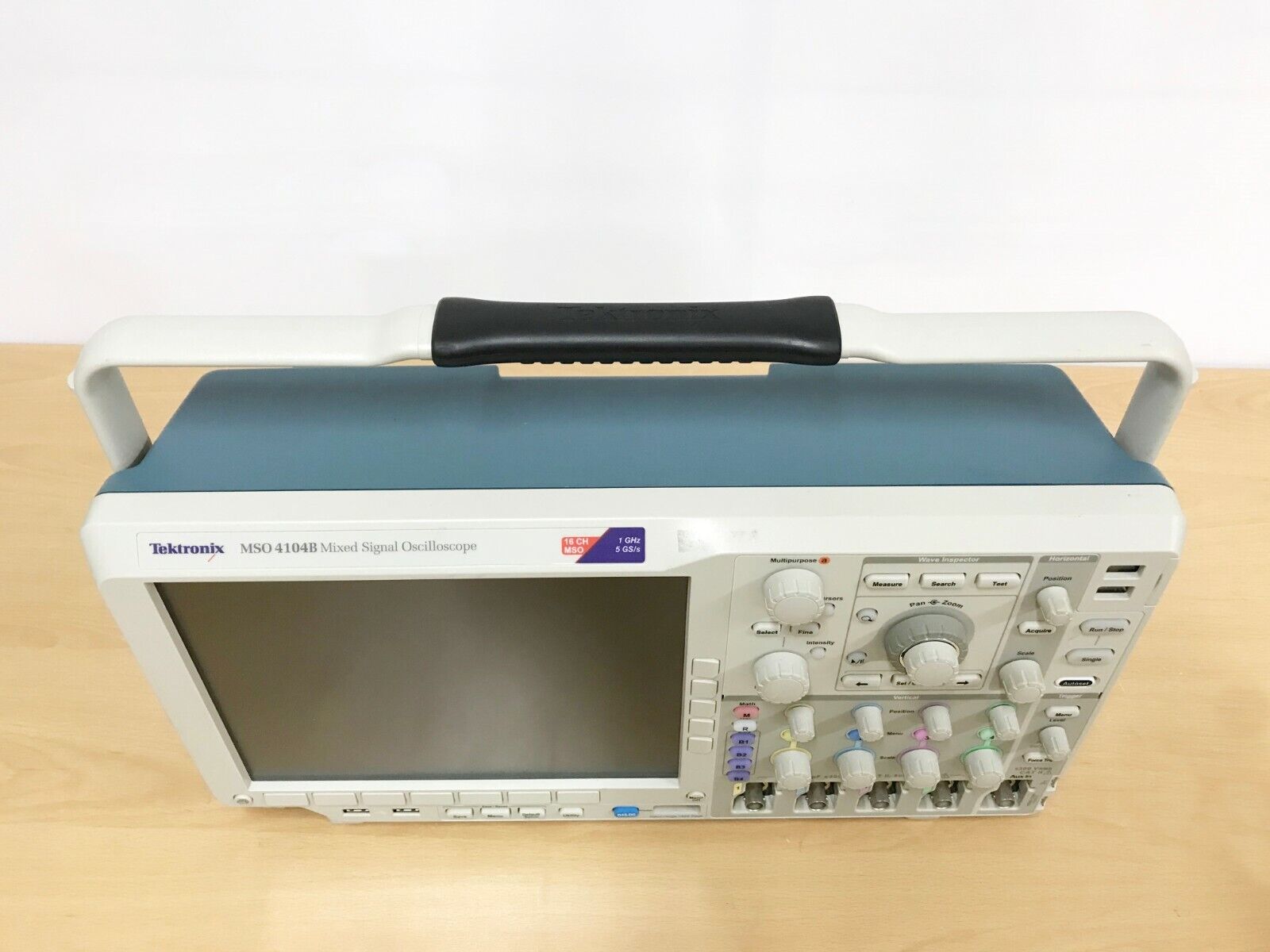

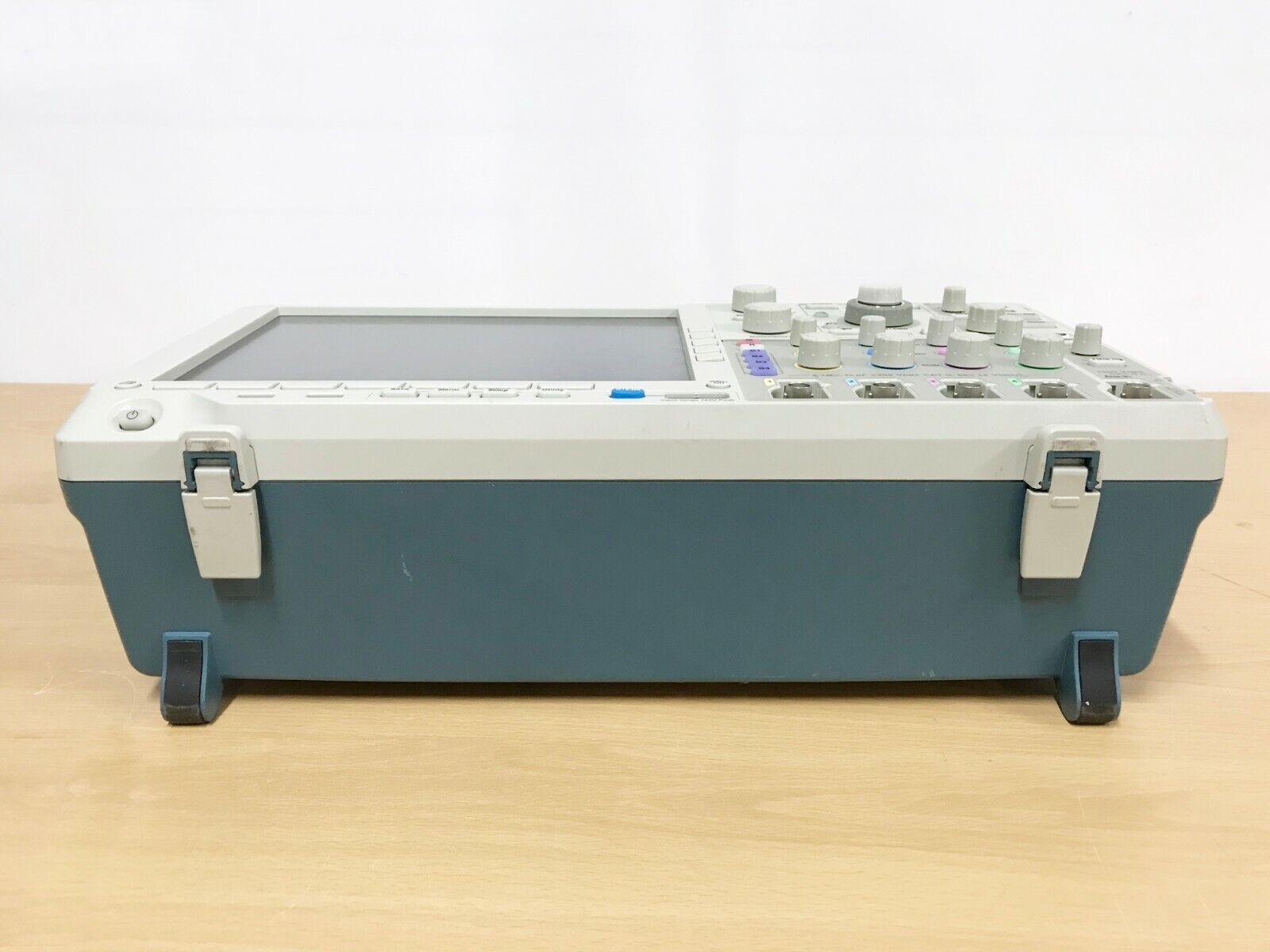

Цифровой осциллограф смешанных сигналов Tektronix MSO4104B с P6500
Цифровой осциллограф смешанных сигналов Tektronix MSO4104B-L представляет собой высокопроизводительный инструмент для анализа аналоговых и цифровых сигналов, идеально подходящий для сложных задач отладки и верификации в современных встроенных системах. Модель MSO4104B-L поддерживает полосу пропускания до 1 ГГц и обладает четырьмя аналоговыми и шестнадцатью цифровыми каналами, что позволяет одновременно наблюдать и анализировать до 20 сигналов, обеспечивая полноту картины при исследовании взаимодействий между подсистемами. Частота дискретизации достигает 5 Гвыб/с на всех аналоговых каналах, а глубина записи составляет 20 миллионов точек, что позволяет с высокой точностью фиксировать редкие и кратковременные аномалии.

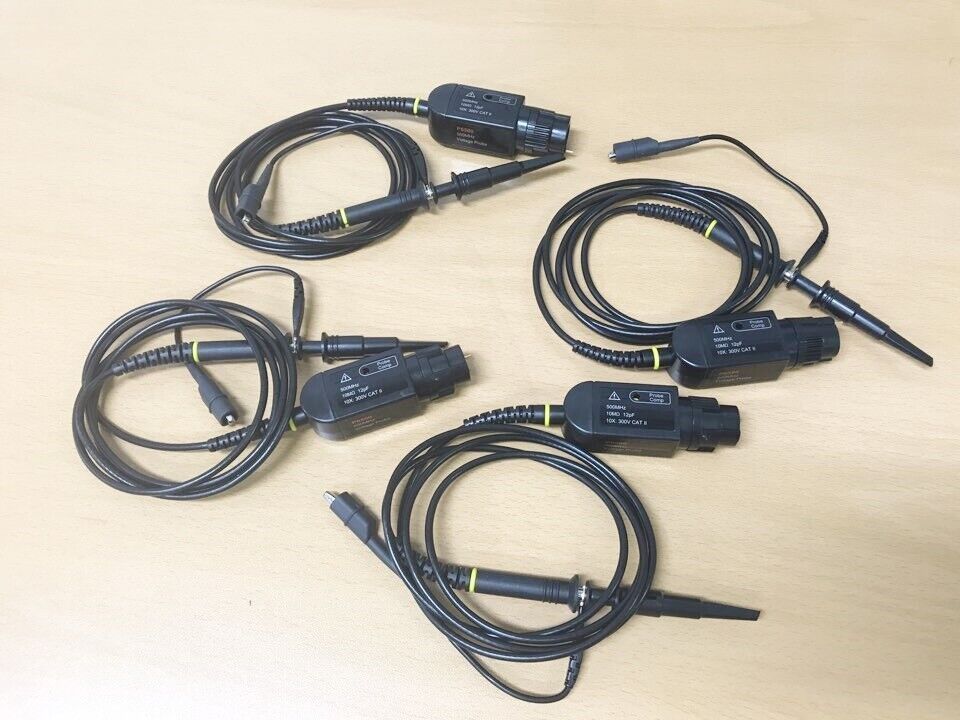

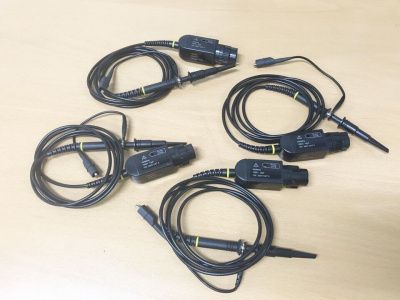

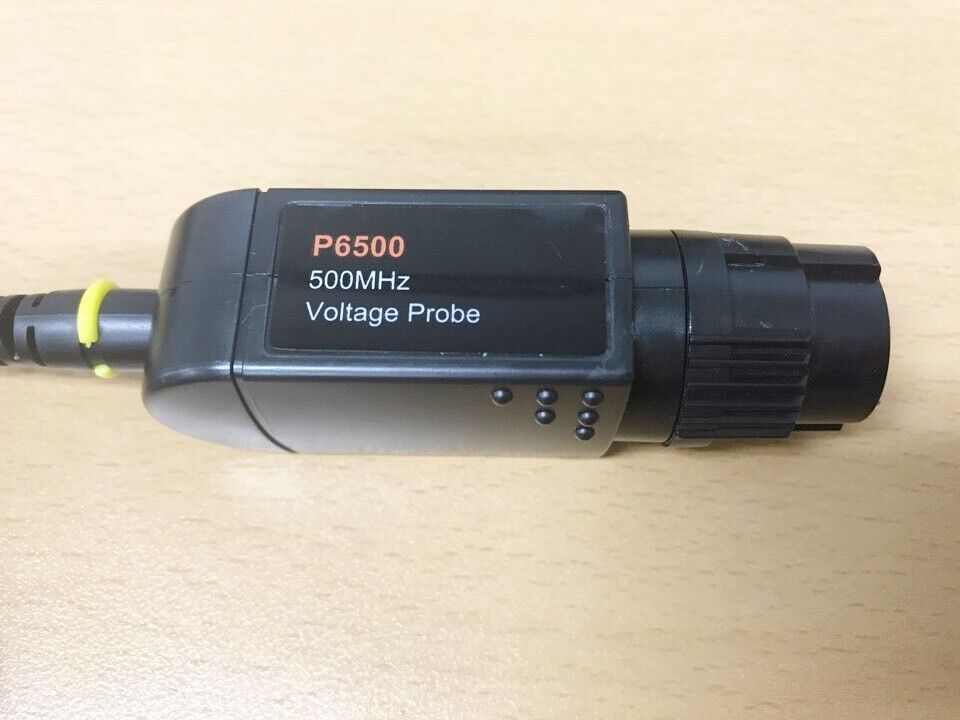

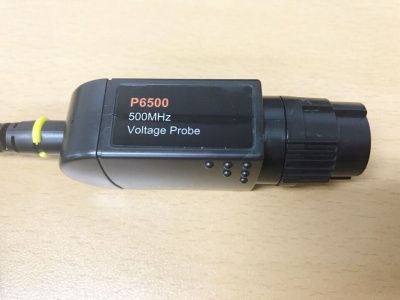

Для работы с аналоговыми сигналами модель комплектуется стандартными пассивными зондами TPP1000 с полосой пропускания до 1 ГГц и минимальной нагрузкой на цепь благодаря емкости менее 4 пФ. Эти зонды обеспечивают точную передачу сигнала даже при высокочастотной работе. Конфигурация Tektronix MSO4104B с 4 зондами TPP0250 (500 МГц) используется в тех случаях, когда приоритет отдается совместимости с менее требовательными к полосе системами или когда в приоритете прочная, универсальная комплектация. Для пользователей, работающих с логическими схемами высокой плотности или высокочастотными цифровыми шинами, осциллограф может быть укомплектован логическими пробниками серии P6500, обеспечивающими надежное подключение к множеству точек измерения с минимальными наводками и высокой частотой переключения.
Одной из ключевых особенностей этой модели является технология цифрового фосфора, которая позволяет достигать скорости захвата более 50 000 форм сигналов в секунду с отображением интенсивности — это значительно повышает шансы зафиксировать спорадические сбои. Управление осуществляется через интуитивно понятные органы на передней панели, а эксклюзивная система Wave Inspector® обеспечивает быстрый поиск по всей захваченной записи, автоматическую расстановку меток и легкую навигацию по временным участкам.
MSO4104B-L поддерживает сложную триггерную логику, включая запуск по последовательным протоколам, например I2C, SPI, USB, CAN, LIN, Ethernet и др., позволяя точно зафиксировать интересующие события по содержимому пакета, ошибкам CRC или отдельным битам адреса и данных. Цифровые каналы интегрированы с аналоговыми, что дает возможность коррелировать все типы сигналов по времени и делать детальные измерения по временным параметрам, например, setup/hold или джиттеру, с точностью до 60,6 пс благодаря технологии MagniVu™.
Устройство обладает удобным пользовательским интерфейсом с 10,4-дюймовым ярким дисплеем XGA, набором встроенных измерений, функциями автоматического анализа, включая спектральный анализ и гистограммы формы сигнала. Кроме того, доступны опциональные модули для анализа мощности, тестирования по маске, а также видеосигналов, включая HDTV и нестандартные форматы.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|

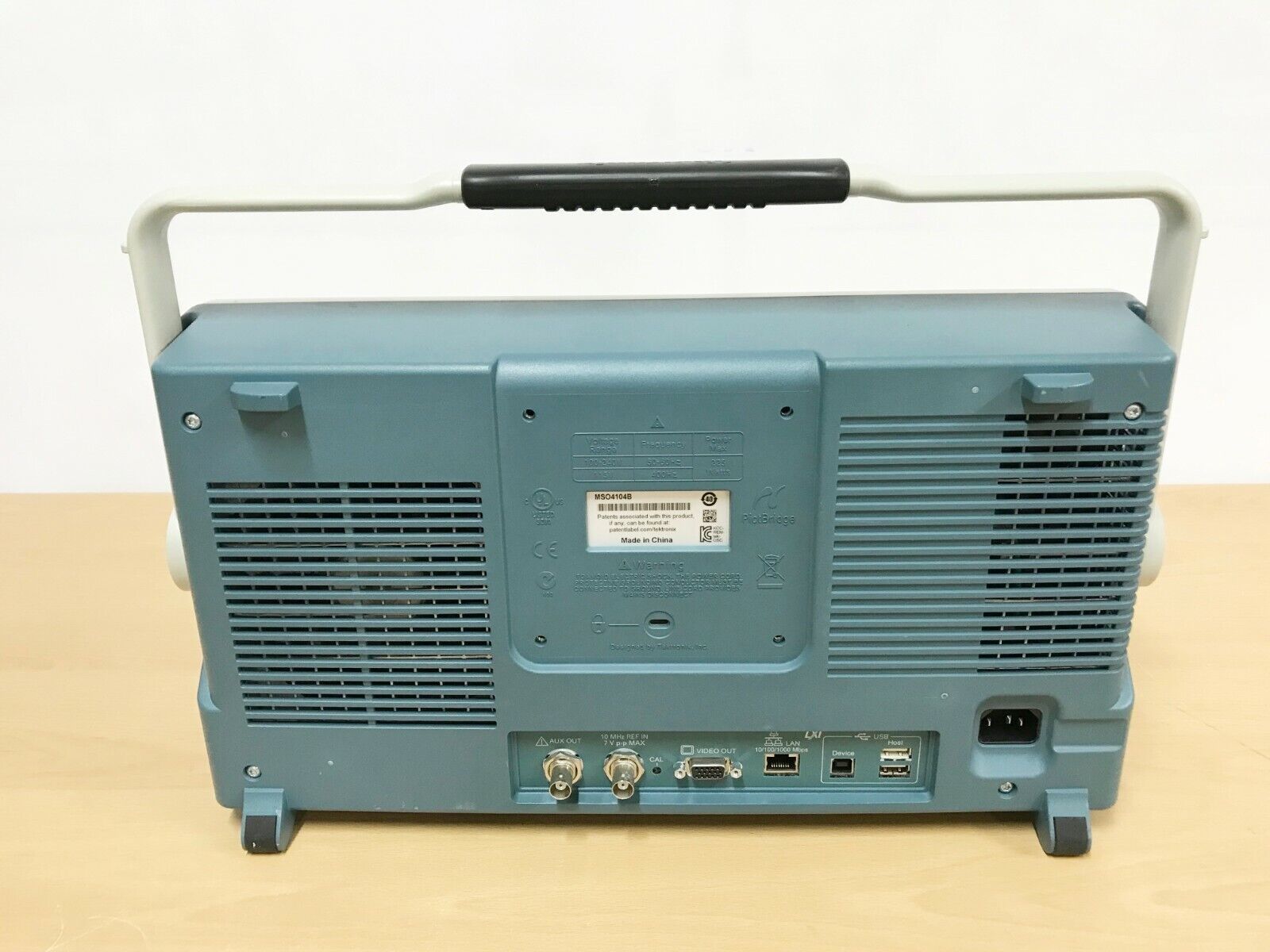

Интерфейсы
|
USB, LAN, VGA |
| Параметр | Значение |
| Число аналоговых каналов | 4 |
| Полоса пропускания | 1 ГГц |
| Время нарастания | 350 пс |
| Частота дискретизации (1 канал) | 5 Гвыб./с |
| Частота дискретизации (2 канала) | 5 Гвыб./с |
| Частота дискретизации (4 канала) | 5 Гвыб./с |
| Длина записи (1 канал) | 20 млн. точек |
| Длина записи (2 канала) | 20 млн. точек |
| Длина записи (4 канала) | 20 млн. точек |
| Продолжительность захвата с макс. частотой дискретизации | 4 мс |
| Число цифровых каналов | 16 |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) |
| Разрешение | 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
| Интерполяция | Sin(x)/x |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка, IRE и мВ |
| Формат | YT и одновременно XY/YT |
| Максимальная скорость захвата | > 50 000 осциллограмм в секунду |
| Источник питания | |
| Напряжение | от 100 до 240 В ±10 % |
| Частота |
от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %) |
| Потребляемая мощность | Не более 225 Вт |
| Габариты и масса | |
| Высота | 229 мм |
| Ширина | 439 мм |
| Глубина | 147 мм |
| Масса нетто | 5 кг |
| Масса брутто | 10,7 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней стороны прибора |
| Условия окружающей среды | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -20 до +60 °C |
| Относительная влажность рабочая |
от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C |
| Относительная влажность при хранении |
от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C |
| Высота над уровнем моря рабочая | 3000 м |
| Высота над уровнем моря при хранении | 9144 м |
| Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность |
UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004 Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001, МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 |
