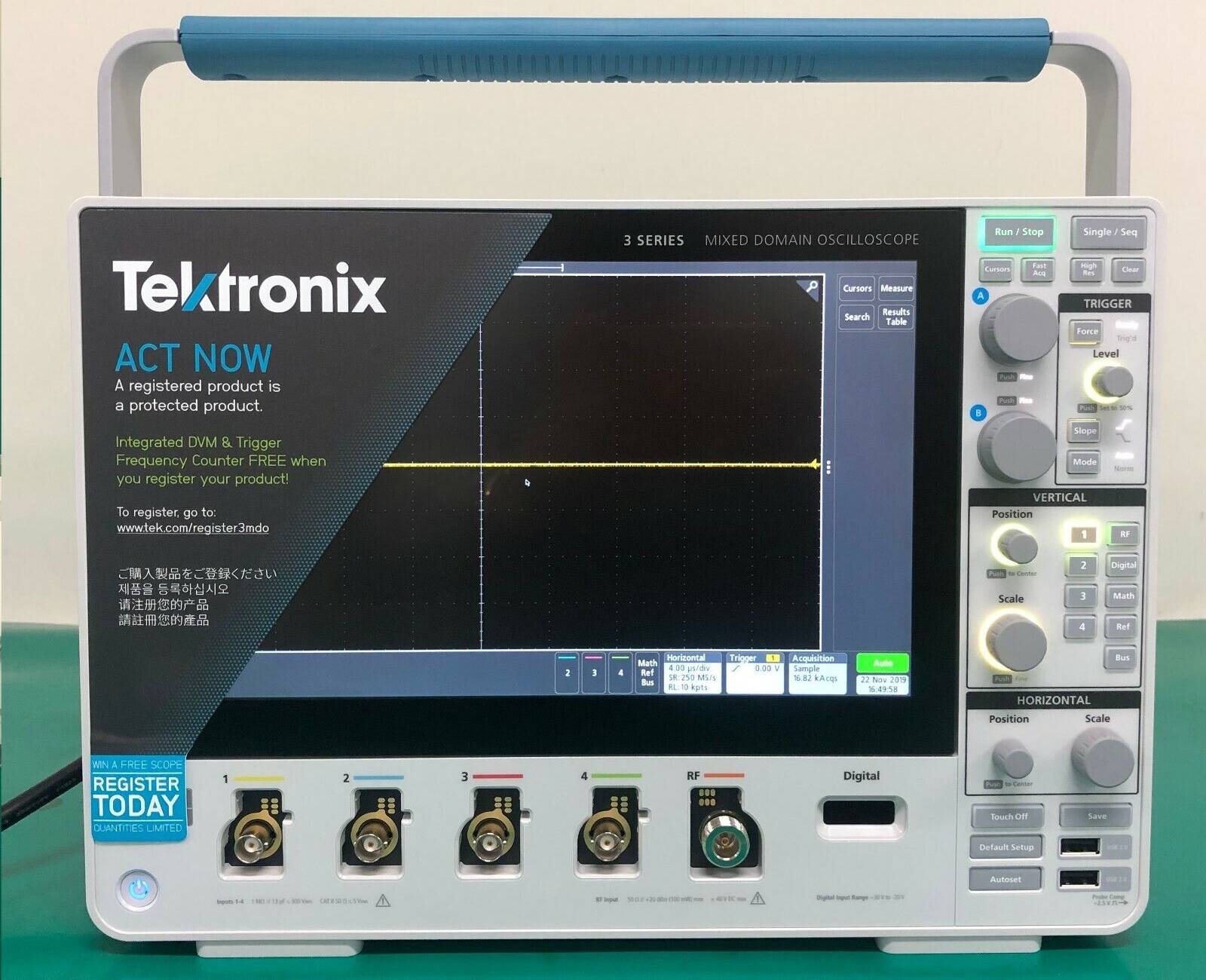

Цифровой комбинированный осциллограф MDO34 Tektronix
Комбинированный цифровой осциллограф Tektronix MDO34 — это универсальное измерительное устройство, объединяющее сразу несколько функций в одном корпусе. Он не только выполняет задачи классического осциллографа, но и способен работать как спектроанализатор, логический анализатор, генератор сигналов и инструмент для декодирования цифровых интерфейсов. Такой комплексный подход делает его особенно полезным для специалистов, занимающихся разработкой, тестированием и отладкой современных электронных систем, в том числе с радиочастотной и цифровой составляющей.
Прибор оснащён четырьмя аналоговыми входами с полосой пропускания до 1 ГГц, что позволяет отслеживать высокочастотные процессы с высокой точностью. Частота оцифровки достигает 5 Гвыб/с, а глубина памяти — до 10 миллионов точек на канал, благодаря чему даже длительные сигналы отображаются с высоким уровнем детализации. Сенсорный экран с диагональю 11,6 дюйма обеспечивает удобное управление параметрами и быструю навигацию по сигналам.
Одной из сильных сторон MDO34 является наличие встроенного спектрального анализатора, который работает на аппаратном уровне и поддерживает частотный диапазон до 3 ГГц. Это решение идеально подходит для задач, связанных с изучением радиочастотных сигналов, оценкой помех и анализом беспроводных интерфейсов. Функции быстрой визуализации, такие как режим FastAcq, позволяют фиксировать более 280 000 сигналов в секунду, что существенно повышает вероятность захвата кратковременных или редких событий.
Кроме того, осциллограф можно дополнить генератором сигналов частотой до 50 МГц, включая генерацию произвольных форм. Для анализа цифровых данных предусмотрена опциональная поддержка 16 логических каналов. При этом доступен автоматический протокол-декодинг популярных шин передачи данных, таких как I2C, SPI, CAN, UART и других, что значительно ускоряет диагностику и отладку встроенных решений.
MDO34 поддерживает расширение функциональности с помощью дополнительных аппаратных и программных опций. Среди них — цифровые каналы (опция 3-MSO), модули спектрального анализа (3-SA1 и 3-SA3), генератор сигналов (3-AFG), а также широкий набор решений для анализа последовательных интерфейсов (например, 3-SREMBD, 3-SRCOMP, 3-SRAUTO и др.). Это даёт возможность адаптировать прибор под конкретные задачи и расширять его возможности по мере роста требований.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, LAN |
| Полоса пропускания: | 100 МГЦ - 1 ГГц |
| Частота дискретизации: | 2,5 -5 Гвыб/с |
| Длина записи: | 10 млн.точек |
| Цифровые каналы: | 16 |
| Аналоговые каналы: | 4 |
| Экран: | 11,6" |

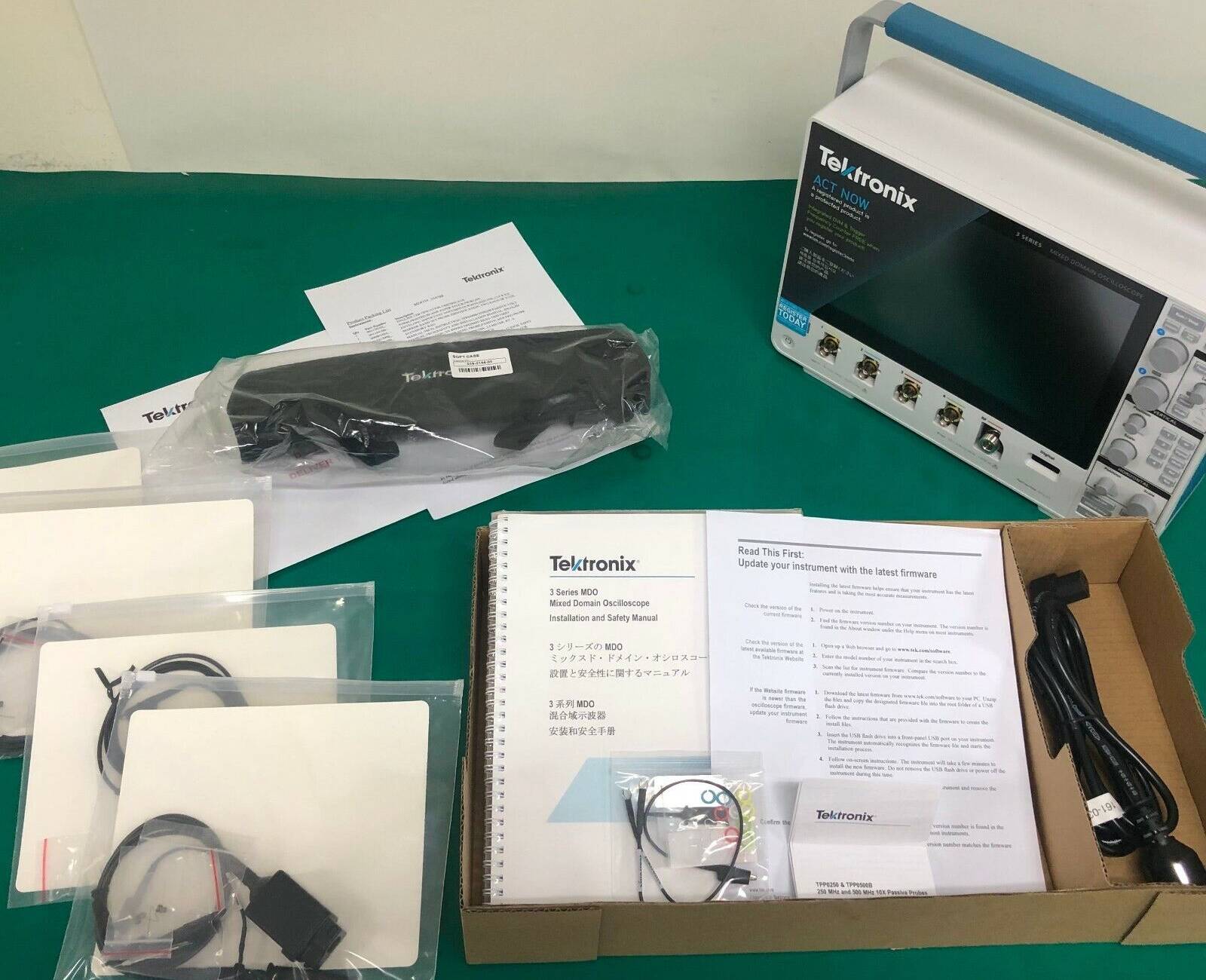

- кабель питания
- кабель USB
- 2 пассивных пробника 350 МГц
