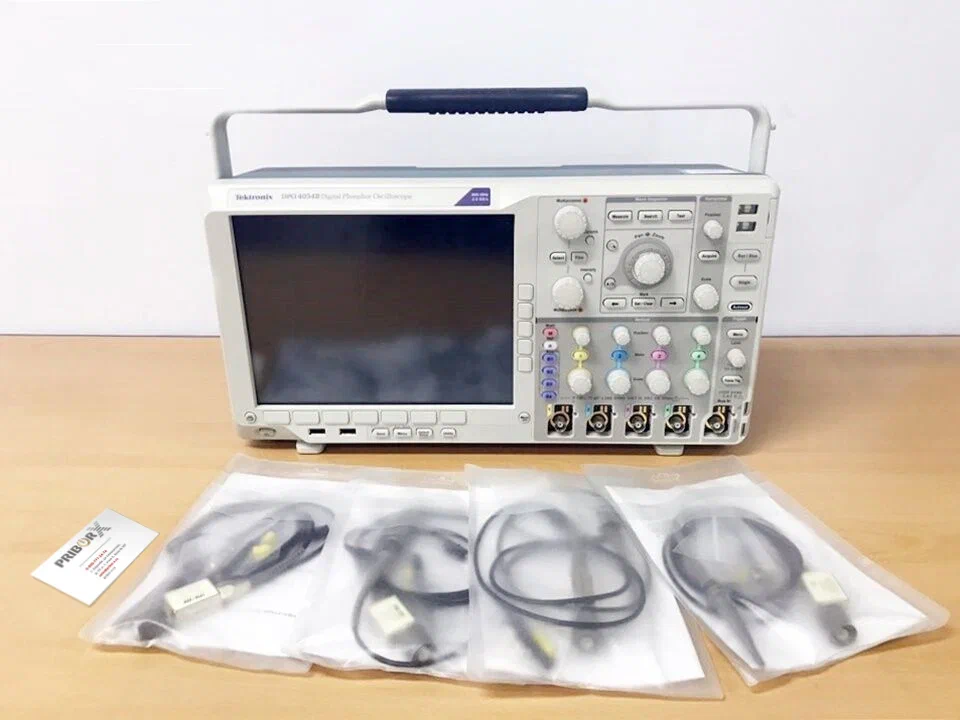

Осциллограф Tektronix DPO4054B
Осциллограф Tektronix DPO 4054 B - это высокопроизводительный и гибкий инструмент для регистрации и анализа электросигналов. Он обладает четырьмя аналоговыми каналами с пропускной способностью до 500 MHz. Осциллографу свойственна высокая частота дискретизации - до 2.5 миллиардов точек в секунду на каждый канал, что позволяет получить точные и подробные данные о сигнале. Объем записи осциллограммы может достигать 20 млн точек на каждый канал, обеспечивая возможность анализа продолжительных сигналов без ущерба для точности.
Осциллограф Tektronix DPO4054B представляет собой высокопроизводительное измерительное устройство с четырьмя аналоговыми каналами и полосой пропускания до 500 МГц, которое предназначено для детального анализа аналоговых и цифровых сигналов. Частота дискретизации прибора достигает 2,5 Гвыб/с на всех каналах, а стандартная глубина записи составляет 20 миллионов точек, что позволяет захватывать продолжительные фрагменты сигналов с высокой детализацией. Быстрая частота обновления осциллограмм, превышающая 50 000 форм в секунду, обеспечивает высокую вероятность обнаружения редких сбоев и аномалий, включая короткие импульсы и глитчи.
Цифровая фосфорная технология визуализации с градацией интенсивности позволяет отобразить активность сигнала за определённый период времени, показывая наиболее часто встречающиеся участки формы сигнала более ярко. Удобная система управления Wave Inspector упрощает навигацию по длинным записям и позволяет мгновенно находить события, соответствующие заданным критериям. Встроенный режим поиска автоматически помечает каждое совпадение, а пользователь может быстро перемещаться между найденными точками.

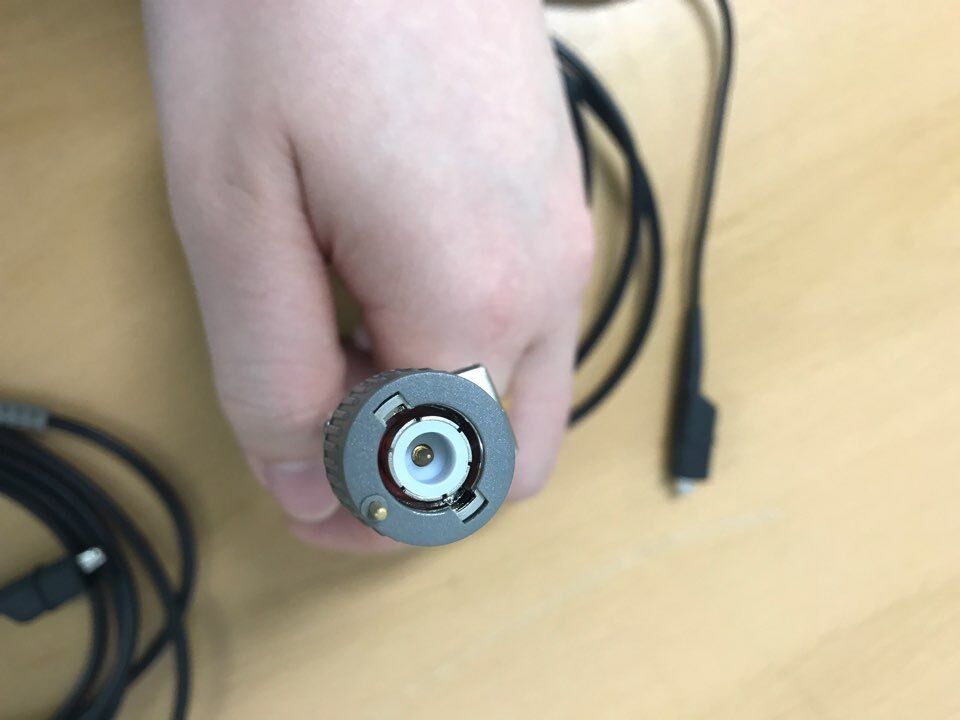

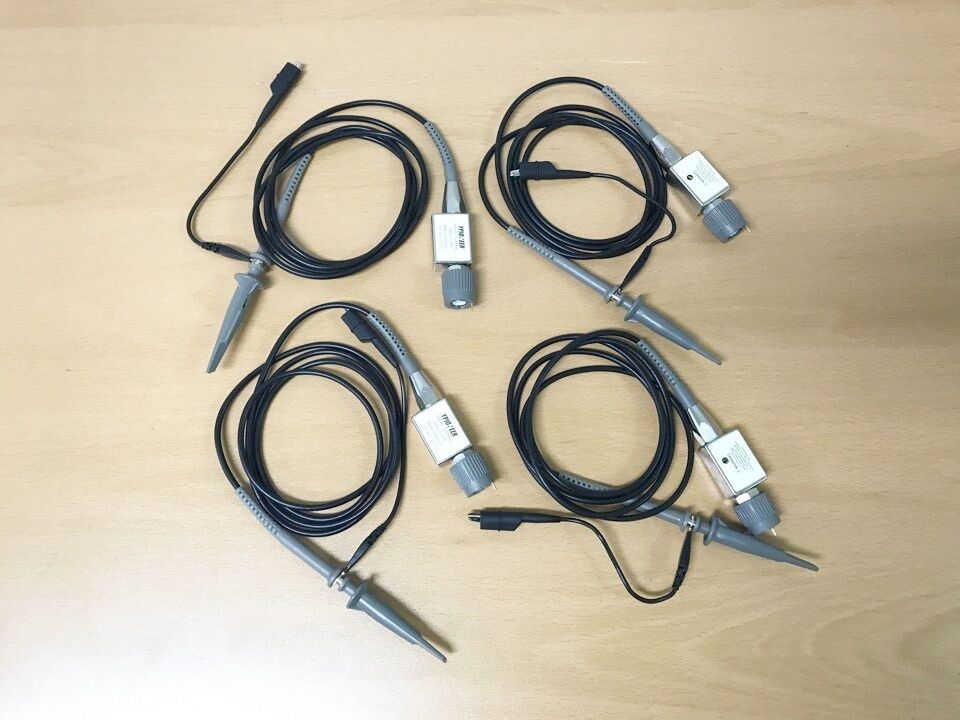

Функциональность осциллографа расширяется благодаря множеству встроенных функций измерения, включая более 40 автоматических параметров, гистограммы, БПФ-анализ и поддержку пользовательских математических выражений. Интерфейс TekVPI обеспечивает поддержку широкого спектра активных, дифференциальных и токовых пробников, автоматически распознавая их тип и упрощая калибровку.
Дополнительные опции и модули анализа позволяют выполнять декодирование и анализ различных последовательных шин, включая I2C, SPI, USB, Ethernet, CAN, LIN, FlexRay, UART и другие. Встроенные возможности для проведения анализа питания, тестирования по шаблонам и ограничениям, а также анализа видеосигналов делают DPO4054B универсальным инструментом для специалистов в области электроники, разработчиков встраиваемых систем и инженеров-наладчиков.

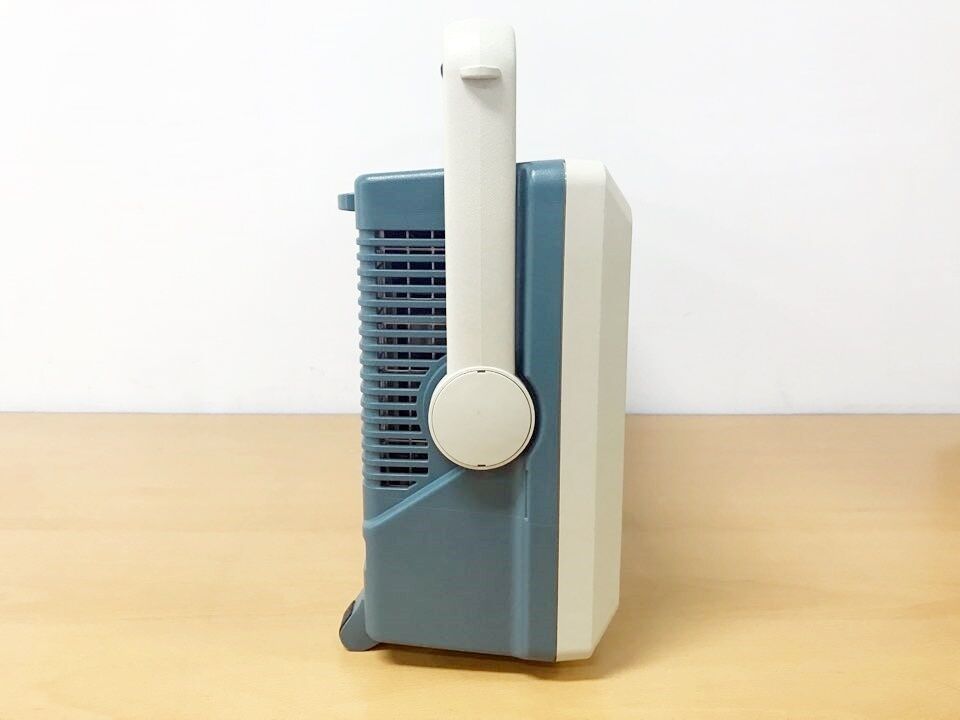

Благодаря компактному корпусу, яркому дисплею диагональю 10,4 дюйма, встроенным портам USB и Ethernet, осциллограф удобен в эксплуатации как на лабораторном столе, так и в условиях производственной среды. Высокое качество сборки и продуманная эргономика в сочетании с точными измерениями и расширенной функциональностью делают Tektronix DPO4054B надежным инструментом для анализа сигналов любой сложности.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Частота дискретизации | 2,5 Гвыб/сек |
| Длина памяти | 20 Мб/канал |
| Время нарастания | 700 пс |
| Характеристики дисплея | |
| Тип дисплея | Жидкокристаллический цветной TFT дисплей с диагональю 10,4 дюйма (264 мм) |
| Разрешение | 1024 пикселей по горизонтали × 768 пикселей по вертикали (XGA) |
| Интерполяция | Sin(x)/x |
| Представление сигналов | Векторы, точки, переменное послесвечение, бесконечное послесвечение |
| Координатная сетка | Полная, сетка, перекрестие, рамка, IRE и мВ |
| Формат | YT и одновременно XY/YT |
| Максимальная скорость захвата | > 50 000 осциллограмм в секунду |
| Источник питания | |
| Напряжение | от 100 до 240 В ±10 % |
| Частота |
от 50 до 60 Гц ±10% (от 100 до 240 В ±10 %) 400 Гц ±10% (115 В ±13 %) |
| Потребляемая мощность | Не более 225 Вт |
| Габариты и масса | |
| Высота | 229 мм |
| Ширина | 439 мм |
| Глубина | 137 мм |
| Масса нетто | 5 кг |
| Масса брутто | 10,7 кг |
| Конфигурация для установки в стойку | 5U |
| Зазор для охлаждения | 51 мм с левой и с задней стороны прибора |
| Условия окружающей среды | |
| Температура рабочая | от 0 до +50 °C |
| Температура при хранении | от -20 до +60 °C |
| Относительная влажность рабочая |
от 10 до 60 % при температуре от +40 до +50 °C от 10 до 90 % при температуре от 0 до +40 °C |
| Относительная влажность при хранении |
от 5 до 60 % при температуре от +40 до +60 °C от 5 до 90 % при температуре от 0 до +40 °C |
| Высота над уровнем моря рабочая | 3000 м |
| Высота над уровнем моря при хранении | 9144 м |
| Электромагнитная совместимость | Директива совета EC 2004/108/EC |
| Безопасность |
UL61010-1:2004, CAN/CSA-C22.2 No. 61010.1: 2004; Директива по низковольтному оборудованию 2006/95/EC и EN61010-1:2001; МЭК 61010-1:2001, ANSI 61010-1-2004, ISA 82.02.01 |
