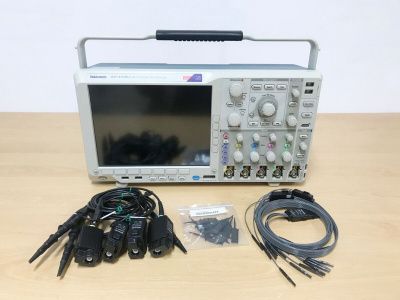

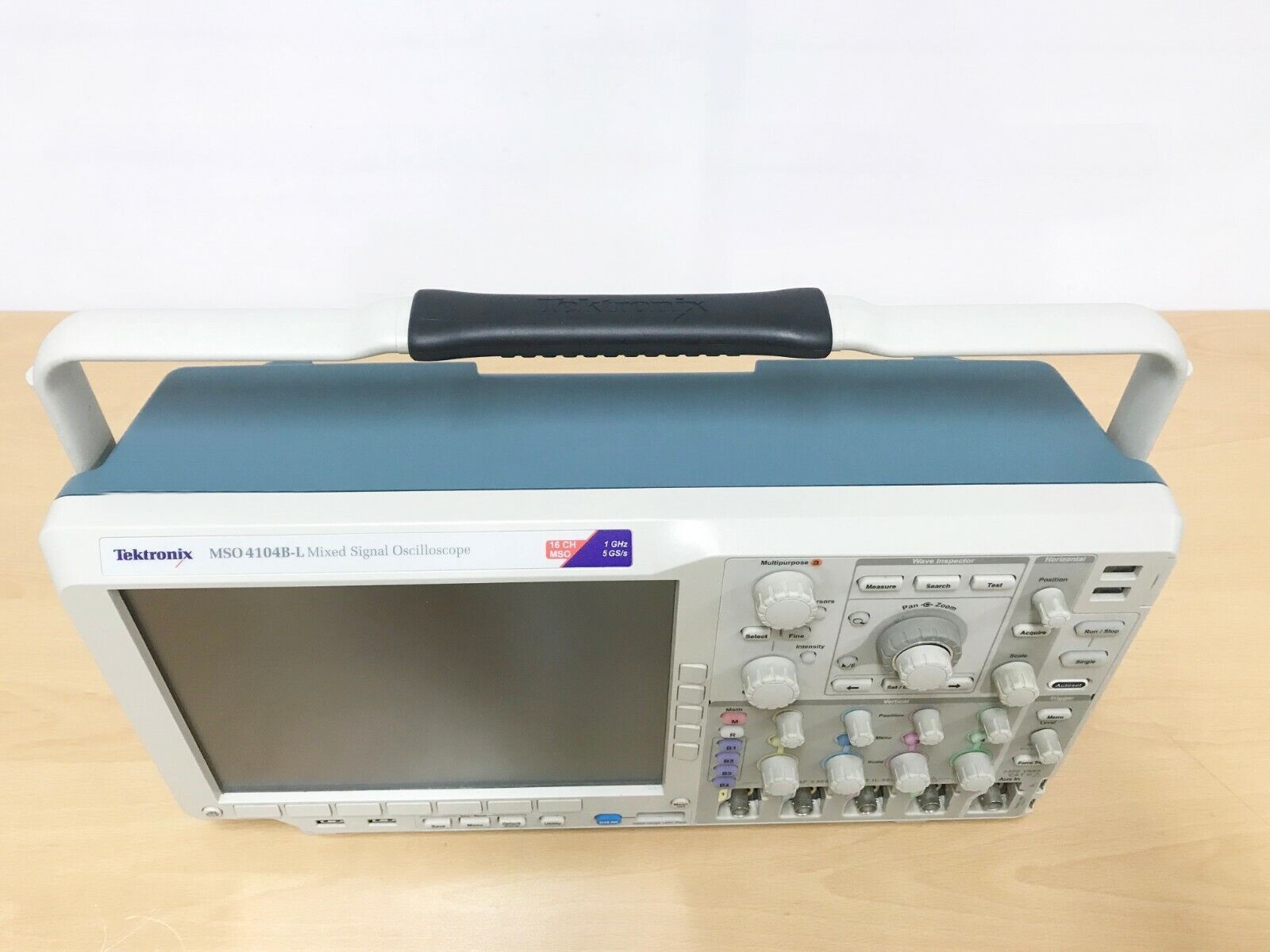

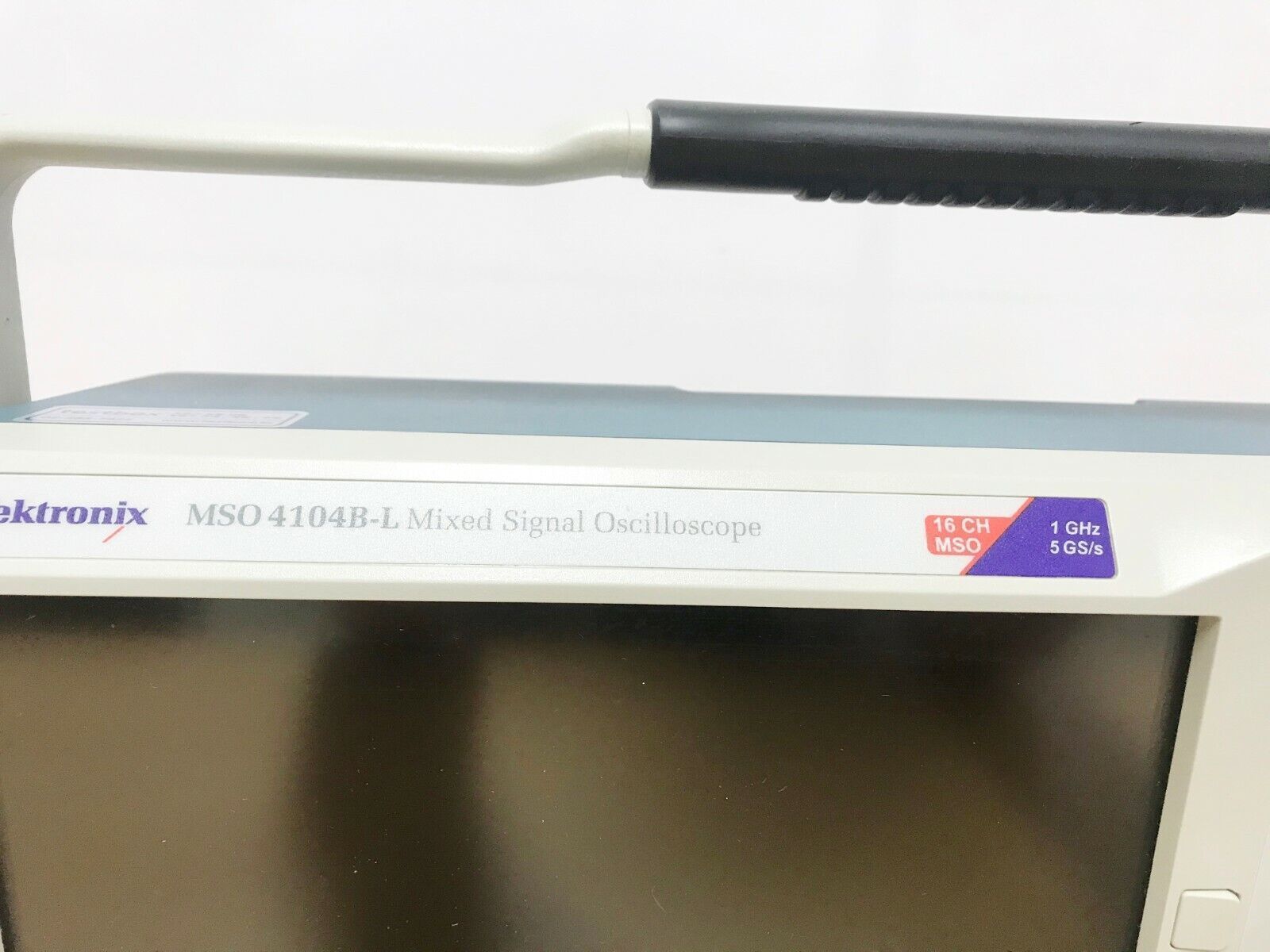

Цифровой осциллограф смешанных сигналов Tektronix MSO4104B-L
Цифровой осциллограф смешанных сигналов Tektronix MSO4104B-L представляет собой высокопроизводительный инструмент для анализа аналоговых и цифровых сигналов, идеально подходящий для сложных задач отладки и верификации в современных встроенных системах. Модель MSO4104B-L поддерживает полосу пропускания до 1 ГГц и обладает четырьмя аналоговыми и шестнадцатью цифровыми каналами, что позволяет одновременно наблюдать и анализировать до 20 сигналов, обеспечивая полноту картины при исследовании взаимодействий между подсистемами. Частота дискретизации достигает 5 Гвыб/с на всех аналоговых каналах, а глубина записи составляет 20 миллионов точек, что позволяет с высокой точностью фиксировать редкие и кратковременные аномалии.

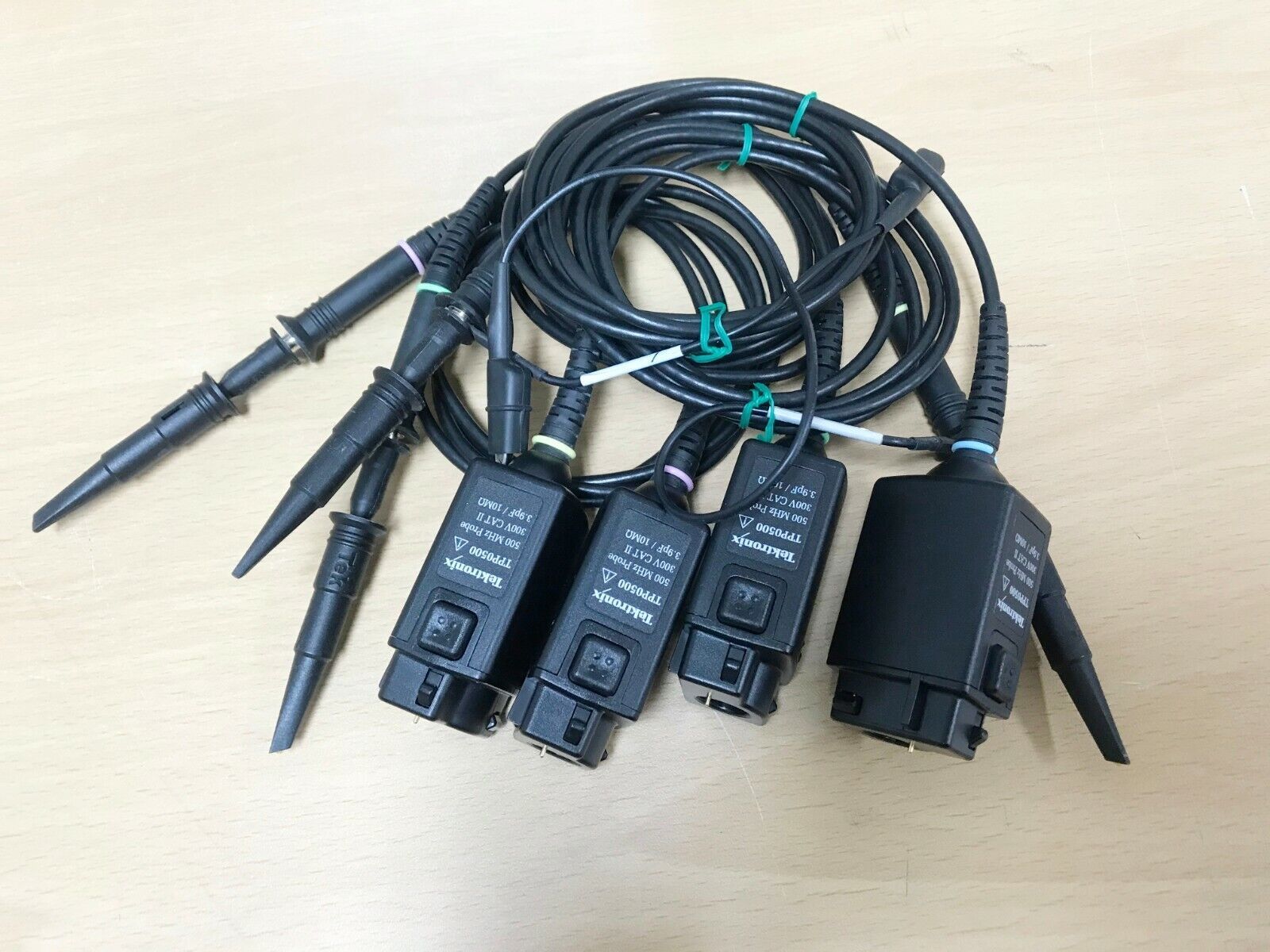

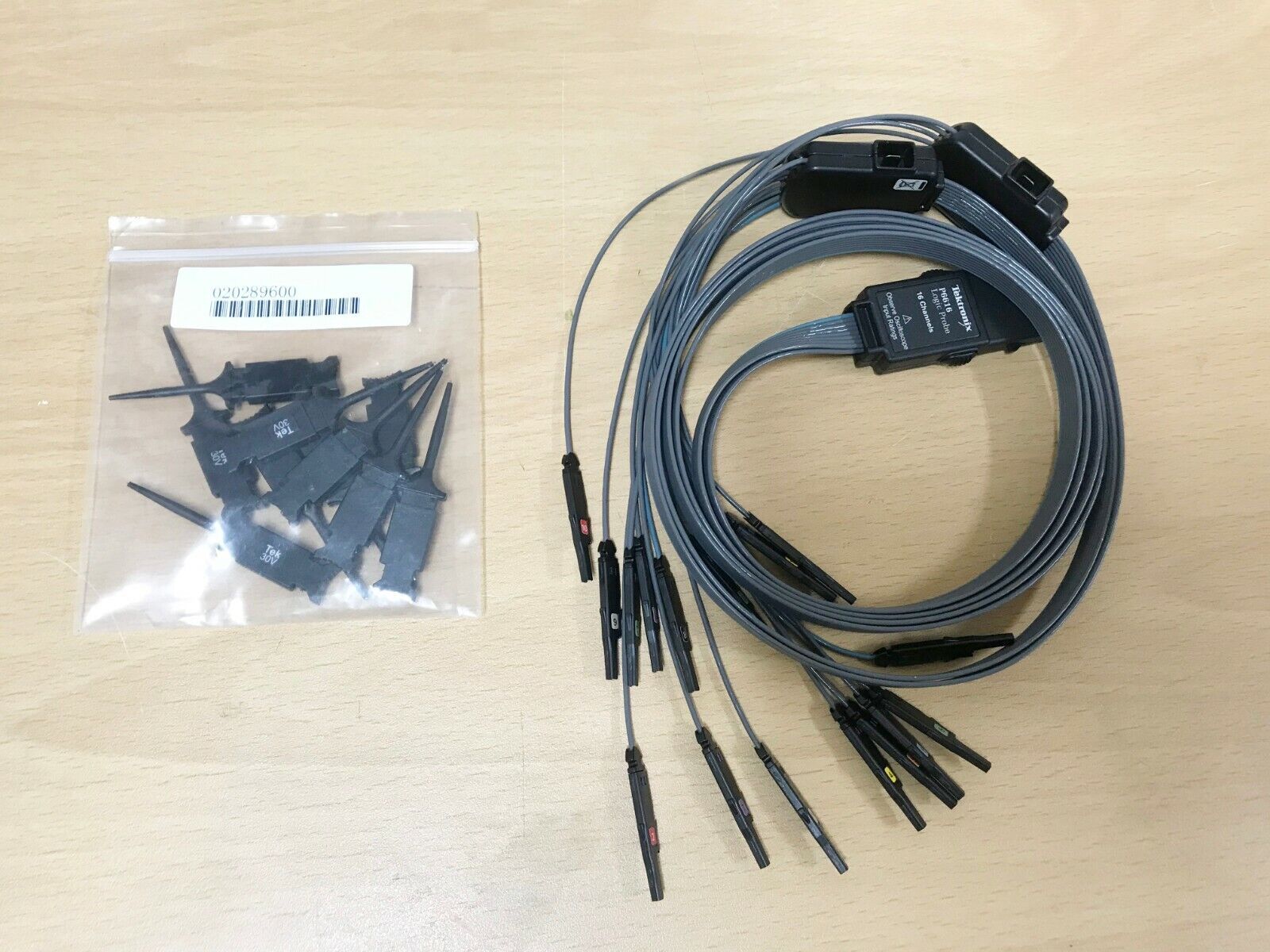

Для работы с аналоговыми сигналами модель комплектуется стандартными пассивными зондами TPP1000 с полосой пропускания до 1 ГГц и минимальной нагрузкой на цепь благодаря емкости менее 4 пФ. Эти зонды обеспечивают точную передачу сигнала даже при высокочастотной работе. Конфигурация Tektronix MSO4104B с 4 зондами TPP0250 (500 МГц) используется в тех случаях, когда приоритет отдается совместимости с менее требовательными к полосе системами или когда в приоритете прочная, универсальная комплектация. Для пользователей, работающих с логическими схемами высокой плотности или высокочастотными цифровыми шинами, осциллограф может быть укомплектован логическими пробниками серии P6500, обеспечивающими надежное подключение к множеству точек измерения с минимальными наводками и высокой частотой переключения.
Одной из ключевых особенностей этой модели является технология цифрового фосфора, которая позволяет достигать скорости захвата более 50 000 форм сигналов в секунду с отображением интенсивности — это значительно повышает шансы зафиксировать спорадические сбои. Управление осуществляется через интуитивно понятные органы на передней панели, а эксклюзивная система Wave Inspector® обеспечивает быстрый поиск по всей захваченной записи, автоматическую расстановку меток и легкую навигацию по временным участкам.
MSO4104B-L поддерживает сложную триггерную логику, включая запуск по последовательным протоколам, например I2C, SPI, USB, CAN, LIN, Ethernet и др., позволяя точно зафиксировать интересующие события по содержимому пакета, ошибкам CRC или отдельным битам адреса и данных. Цифровые каналы интегрированы с аналоговыми, что дает возможность коррелировать все типы сигналов по времени и делать детальные измерения по временным параметрам, например, setup/hold или джиттеру, с точностью до 60,6 пс благодаря технологии MagniVu™.

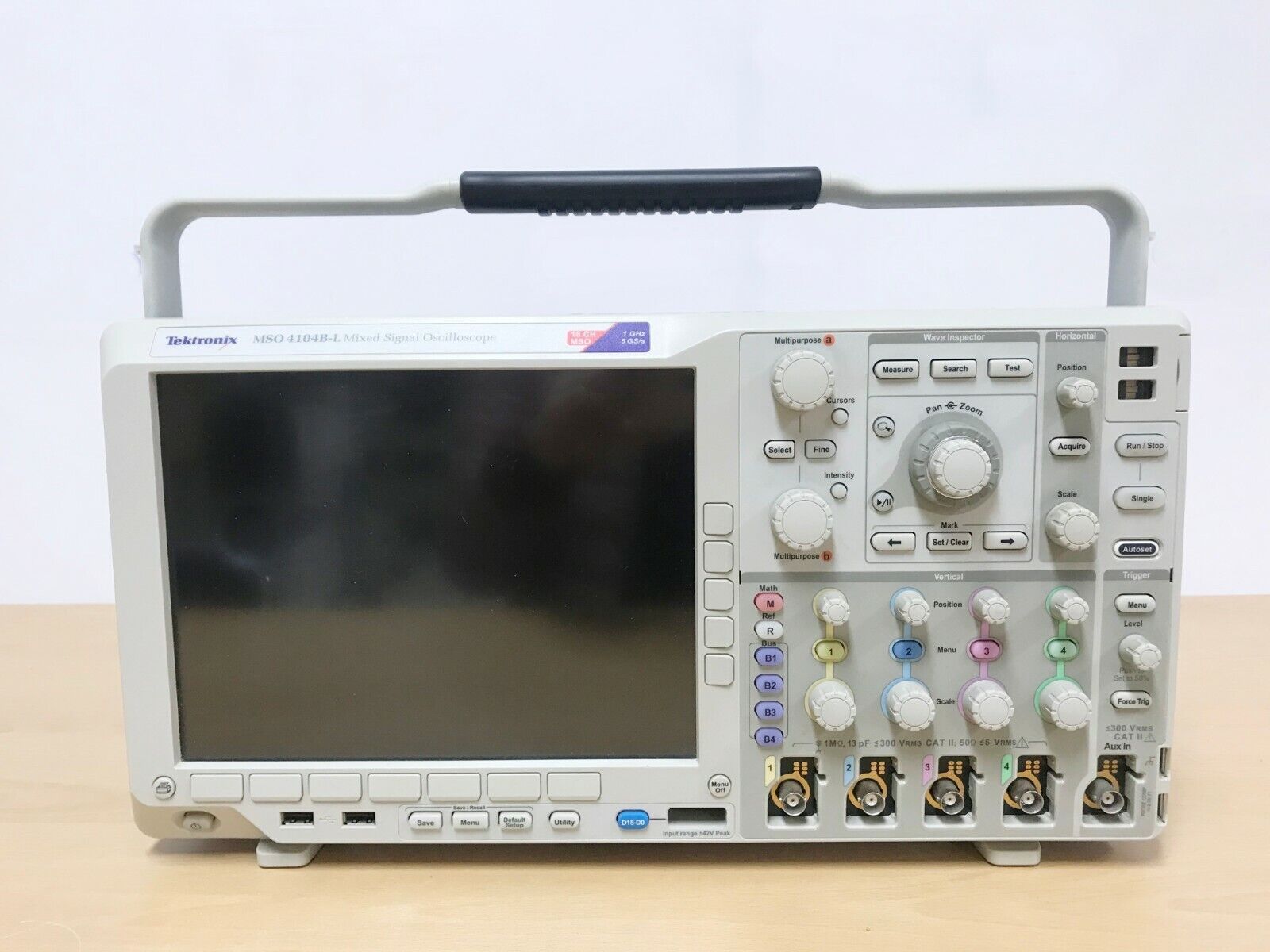

Устройство обладает удобным пользовательским интерфейсом с 10,4-дюймовым ярким дисплеем XGA, набором встроенных измерений, функциями автоматического анализа, включая спектральный анализ и гистограммы формы сигнала. Кроме того, доступны опциональные модули для анализа мощности, тестирования по маске, а также видеосигналов, включая HDTV и нестандартные форматы.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|

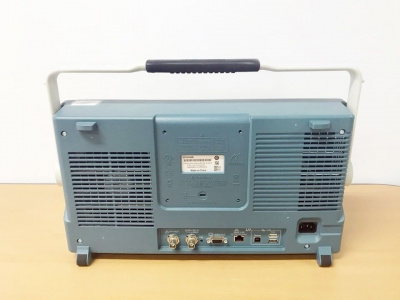

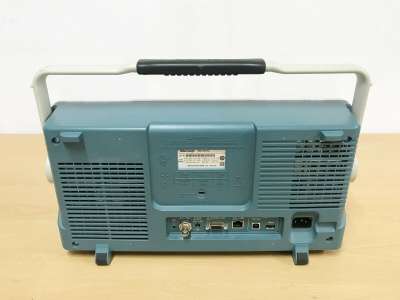

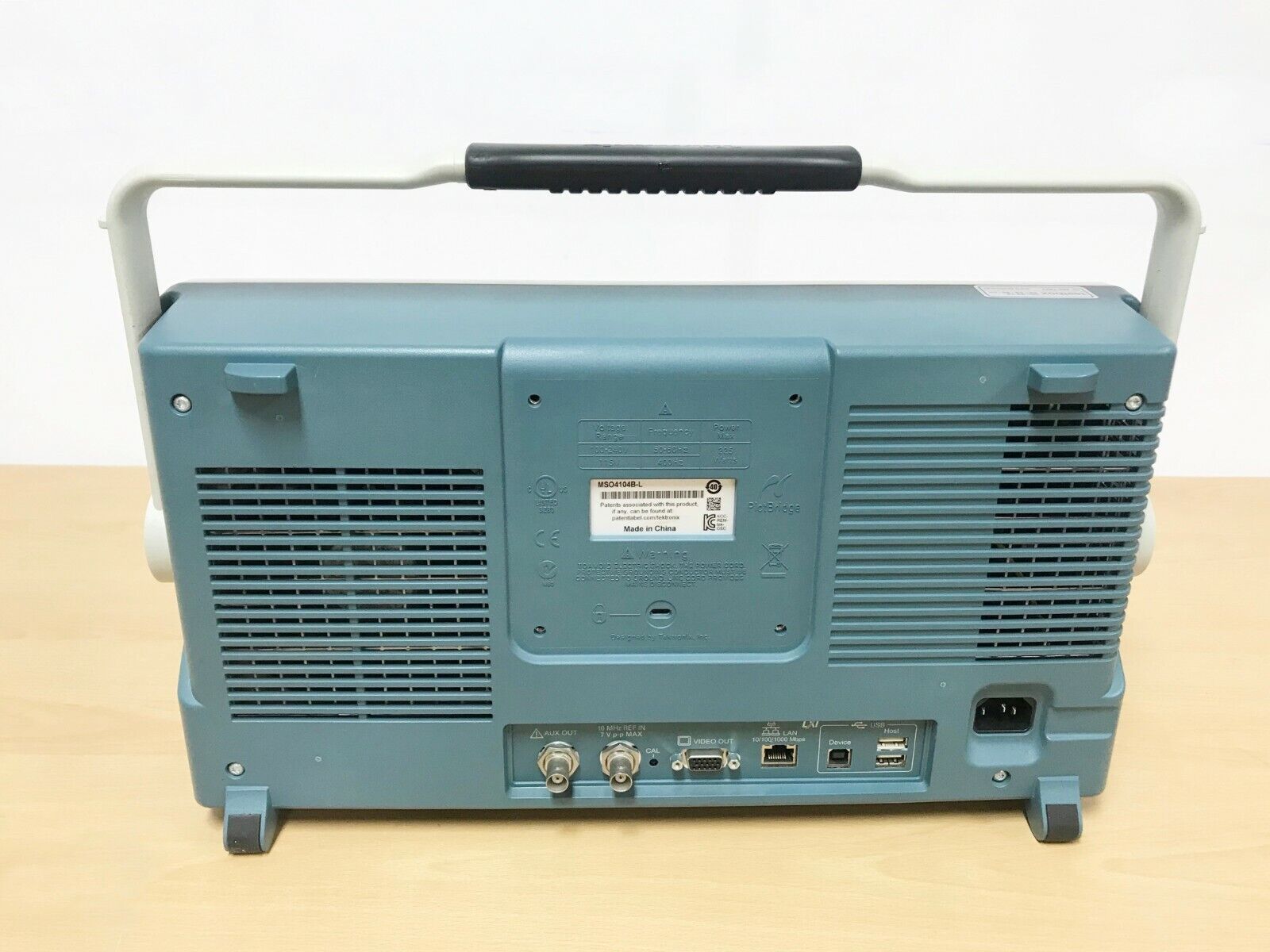

USB, LAN, VGA |
