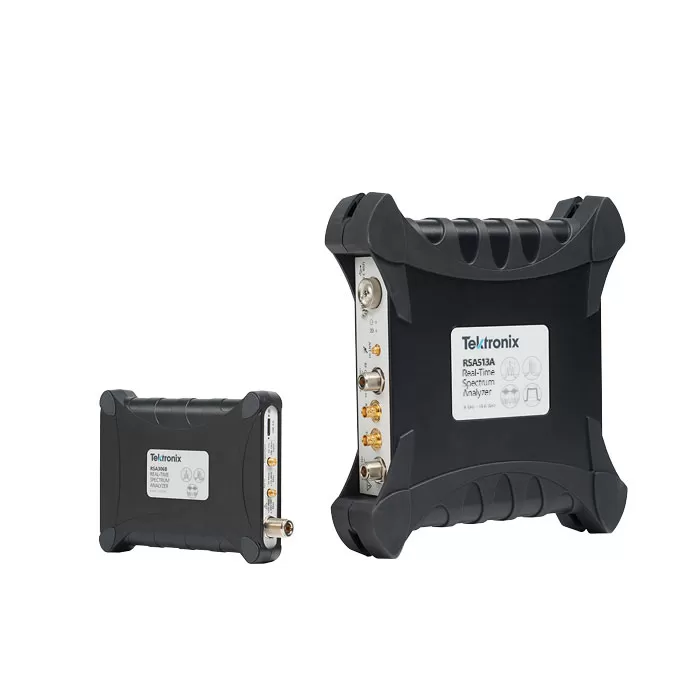

USB анализатор спектра RSA513A

Госреестр

Анализатор спектра реального времени серии RSA500 разработан для инженеров, занимающихся мониторингом спектра и поиском помех, а также для обслуживающего персонала сетей беспроводной связи, выполняющего поиск источников помех, профилактическое обслуживание сети и составление отчетов по результатам измерений.

Подробнее

Запросить цену

В наличии

Нашли дешевле?

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра Tektronix RSA513A — это компактный и высокоточный прибор, специально разработанный для измерений в полевых условиях, когда требуется реальный контроль радиочастотного спектра в реальном времени. Его главная особенность заключается в том, что устройство сочетает в себе функциональность полноценного спектроанализатора с возможностями мобильности и USB-интерфейса. Модель поддерживает частотный диапазон от 9 кГц до 13,6 ГГц, что делает её пригодной для диагностики широкого спектра радиосигналов, от НЧ диапазонов до спутниковых и радиорелейных систем.

Одним из важнейших преимуществ RSA513A является поддержка реального времени с полосой захвата 40 МГц и вероятностью 100% обнаружения сигналов длительностью от 100 мкс. Это особенно актуально при анализе импульсных или кратковременных сигналов, которые могут быть упущены при использовании классических приборов. Средний уровень собственных шумов при включенном предусилителе составляет менее –163 дБм/Гц на частоте 1 ГГц, что обеспечивает широкий динамический диапазон и позволяет регистрировать даже слабые сигналы на фоне шумов.

Устройство оснащено следящим генератором с частотным диапазоном от 10 МГц до верхней границы частотного диапазона анализатора и выходной мощностью до –3 дБм. Диапазон регулировки мощности составляет 40 дБ, что даёт возможность использования генератора для тестирования фильтров, антенн, усилителей и других компонентов без подключения дополнительного оборудования.

Фазовые шумы на уровне –94 дБн/Гц при отстройке 10 кГц на частоте 1 ГГц и абсолютная погрешность амплитуды ±0,5 дБ (до 3 ГГц) говорят о высоком уровне точности RSA513A, что позволяет использовать его и в задачах поверки, и в научных измерениях. Свободный от паразитных составляющих динамический диапазон составляет 70 дБ, а гармонические искажения третьего порядка при тестировании на частоте 2 ГГц фиксируются на уровне +14 дБм.

Анализатор полностью соответствует военным стандартам MIL-STD PRF-28800F (класс 2), демонстрируя устойчивость к вибрации, ударам, влаге и перепадам температуры. Он рассчитан на эксплуатацию при температурах от –10 до +55 °C, а также может храниться в условиях от –51 до +71 °C. Корпус прибора имеет степень защиты IP52, что делает его пригодным для использования на открытом воздухе, в промышленных зонах и на строительных объектах.

Вес RSA513A составляет всего 3,85 кг с батареей, а эргономичный форм-фактор (высота — около 65 мм, ширина — 299 мм, глубина — 271 мм) обеспечивает удобство транспортировки и размещения. Заменяемый аккумулятор обеспечивает до 4 часов автономной работы, что делает прибор действительно мобильным решением. Все измерения, запись и анализ осуществляются через USB-подключение к ноутбуку или ПК, на котором установлено специализированное программное обеспечение Tektronix SignalVu-PC, расширяющее функциональность прибора до уровня стационарного лабораторного комплекса.

Характеристики

Тип	Анализатор спектра
Мин. частота	9 кГц
Макс. частота	13,6 ГГц

Характеристики

Параметр	Значение
Диапазон частот	от 9 кГц до 13,6 ГГц
Полоса частот анализа в реальном времени, МГц	40
Частота опорного генератора, МГц	10
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C	±1·10^-6
Пределы годового относительного дрейфа частоты опорного генератора	±1·10^-6
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от –10 до +55 °C	±0,9·10^-6
Номинальные значения частоты сигнала внешней синхронизации, МГц	дискретные значения: от 1 до 20 с шагом 1,0; 1,2288; 2,048; 2,4576; 4,8; 4,9152; 9,8304; 13; 19,6608
Допускаемое относительное отклонение частоты внешней синхронизации от номинального значения	±5·10^-6
Уровень мощности сигнала внешней синхронизации	от –10 до +10 дБм¹⁾
Максимальный измеряемый уровень сигнала на входе, дБм - на частотах менее 10 МГц - на частотах от 10 МГц и более	+20 +30
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБн/Гц, не более ^2,3) - на частотах от 500 кГц до 1 МГц включ. - на частотах св. 1 до 25 МГц - на частотах св. 25 МГц до 1 ГГц включ. - на частотах св. 1 до 2 ГГц включ. - на частотах св. 2 до 2,75 ГГц включ. - на частотах св. 2,75 до 4 ГГц включ. - на частотах св. 4 до 6 ГГц включ. - на частотах св. 6 до 7,5 ГГц включ. - на частотах св. 7,5 до 14 ГГц включ. - на частотах св. 14 до 14,8 ГГц включ. - на частотах св. 14,8 до 15,2 ГГц включ. - на частотах св. 15,2 до 17,65 ГГц включ. - на частотах св. 17,65 до 18 ГГц включ.	–138 –153 –158 –156 –153 –149 –155 –151 –161 –159 –157 –159 –157
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более - при отстройке 10; 100 кГц - при отстройке 1 МГц	–94 –116
Пределы допускаемой относительной погрешности измерения мощности при температуре (23 ±5) °C, дБ⁴⁾ без предварительного усилителя - на частотах от 9 кГц до 3 ГГц включ. - на частотах св. 3 до 7,5 ГГц включ. - на частотах св. 7,5 ГГц с предварительным усилителем - на частотах от 9 кГц до 3 ГГц включ. - на частотах св. 3 до 7,5 ГГц включ. - на частотах св. 7,5 ГГц	±0,8 ±1,5 ±1,55 ±1,0 ±1,75 ±2,0
Неравномерность амплитудно-частотной характеристики в полосе частот анализа в реальном времени, дБ, не более	±0,5
Уровень интермодуляционных искажений 3-го порядка, дБн/Гц, не более ⁵⁾	–78
Уровень гармонических искажений 2-го порядка, дБн/Гц, не более ⁶⁾ - без предварительного усилителя на частотах от 0,04 до 9 ГГц - с предварительным усилителем на частотах от 0,04 до 15,9 ГГц	–75 –60
Следящий генератор (опция 04)
Диапазон частот	от 10 МГц до 7,5 ГГц
Разрешение по частоте, Гц	100
Максимальный уровень выходной мощности, дБм	–3
Динамический диапазон, дБ	40
Пределы допускаемой относительной погрешности установки уровня мощности –5 дБ при температуре (23 ±5) °C, дБ	±1,5
Основные технические характеристики
Напряжение постоянного тока от внутреннего аккумулятора или сетевого адаптера, В	от 12 до 19,95
Время непрерывной работы, ч, не менее	4
Потребляемая мощность, Вт, не более	15 ⁷⁾
Габаритные размеры (ВхДхШ), мм	68 х 272 х 299
Масса, кг, не более	3,85⁸⁾
Рабочие условия применения - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более ¹⁰⁾	от –10 до +45⁹⁾ 95

¹⁾ Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт.
²⁾ Здесь и далее дБн/Гц обозначает уровень мощности в дБ относительно уровня мощности сигнала на центральной (несущей) частоте, приведенный к полосе частот 1 Гц.
³⁾ С предварительным усилителем, ослабление входного аттенюатора 0 дБ.
⁴⁾ Опорный уровень –15 дБм, уровень мощности от –20 до –15 дБм, ослабление входного аттенюатора 10 дБ.
⁵⁾ Опорный уровень –20 дБм, центральная частота 2130 МГц, два сигнала с уровнем
–25 дБм и разностью частот 2 МГц, ослабление входного аттенюатора 0 дБ.
⁶⁾ Типовые справочные значения.
⁷⁾ 60 Вт во время заряда аккумуляторной батареи.
⁸⁾ С аккумуляторной батареей, без аккумулятора 3,4 кг.
⁹⁾ С аккумуляторной батареей, без аккумулятора +55 °C.
¹⁰⁾ При температуре до +30 °C.

Комплектация

USB кабель (2 метра)
Коннектор типа А-А
Наплечник
Сумка для переноски
Защитные колпачки для разъёмов
Инструкция по эксплуатации
Батарея питания WFM200BA
Кабель питания
AC адаптер для кабеля питания
Флешка с ПО SignalVu
