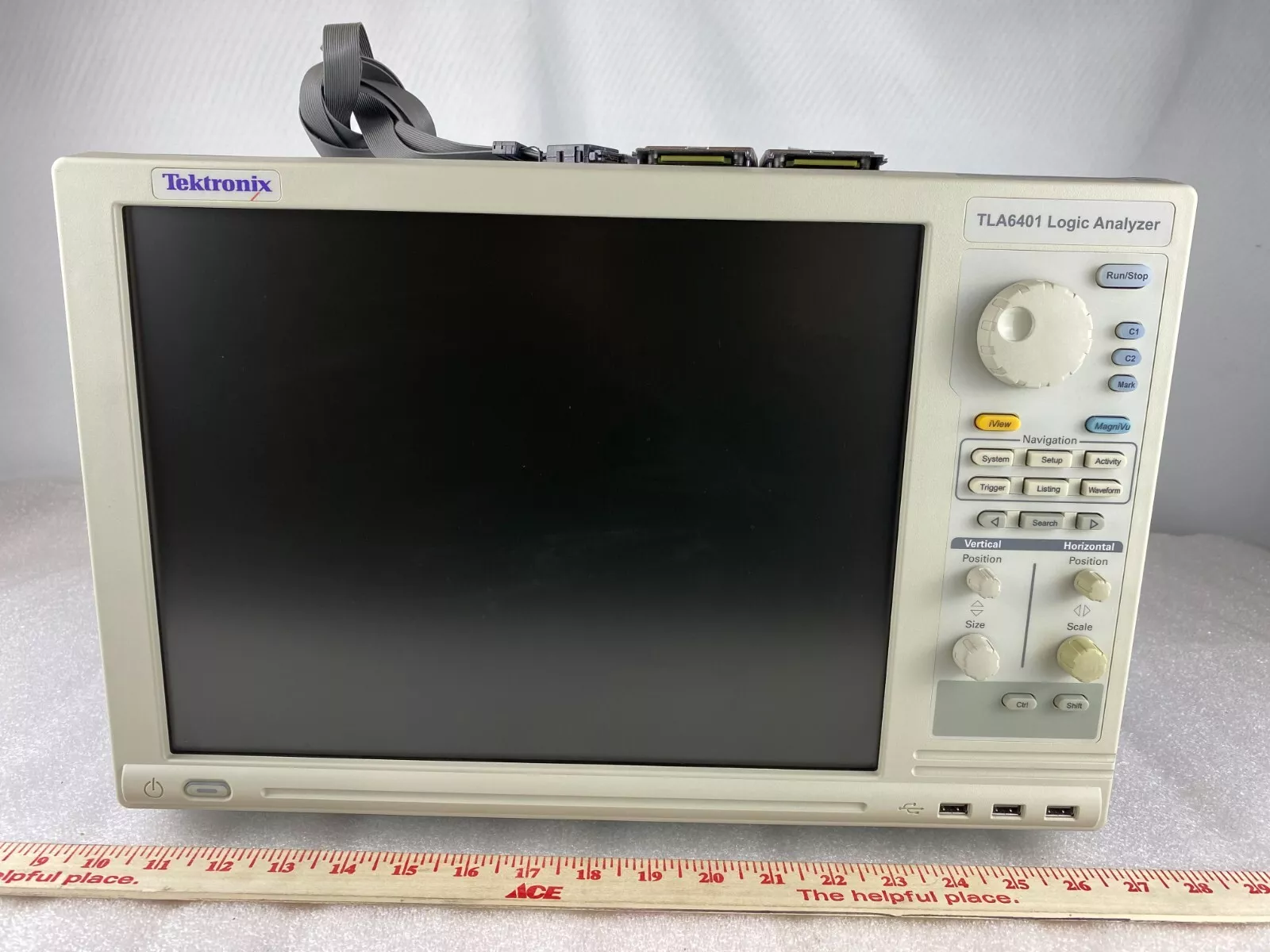

Анализатор логический TLA6401
Логический анализатор Tektronix TLA6401 из серии TLA6400 является высокоэффективным инструментом для анализа и оптимизации цифровых систем. Этот прибор оснащен множеством функций для детального контроля и устранения проблем в цифровых устройствах, что делает его отличным выбором для разработчиков и инженеров.
Модель TLA6401 обладает 34 каналами и предлагает варианты расширения до 64 Мб памяти для записи данных. Это обеспечивает возможность захвата и анализа быстропротекающих событий на протяжении значительных временных промежутков. Патентованная технология MagniVu с разрешением 40 пс и частотой дискретизации до 25 ГГц гарантирует высочайшую точность измерений временных параметров, что критически важно для точного анализа работы цифровых устройств.
Анализатор способен обрабатывать сигналы на шинах с тактовой частотой до 667 МГц и скоростью передачи данных до 1333 Мвыб/с, что позволяет его использовать в самых современных цифровых проектах. TLA6401 предлагает гибкую настройку и возможность расширения функционала, что делает его удобным инструментом, адаптируемым к изменяющимся потребностям пользователей.
Система запуска прибора обеспечивает высокую точность в захвате критических событий, включая глитчи и нарушения времени установления сигналов (setup/hold violations), с выделением проблемных мест на экране для более легкого их распознавания. Также анализатор предоставляет возможность просмотра аналоговой и цифровой форм сигналов одновременно с помощью функции View, что значительно упрощает диагностику проблем целостности сигналов.
TLA6401 оборудован интуитивно понятным пользовательским интерфейсом с поддержкой различных коррелированных по времени представлений данных, таких как осциллограммы, листинги, графики и дизассемблирование кода. Это делает его не только мощным, но и удобным инструментом для всех, кто занимается разработкой и тестированием цифровой электроники.
Характеристики
|
Кол-во каналов
|
34 |
|
Тип
|
Анализатор логический |
|
Мин. частота
|
3,2 ГГц |
|
Макс. частота
|
1,6 ГГц |
| Параметр | Значение |
| Число каналов | 34 |
| Частота дискретизации в скоростном режиме временных диаграмм | 25 ГГц (40 пс) при длине записи 128 Кб |
| Максимальная частота дискретизации в режиме временных диаграмм (половина/полный канал) | 3,2 ГГц / 1,6 ГГц |
| Максимальная тактовая частота в режиме состояний | 333 МГц (стандарт) 667 МГц (с опцией 1T) |
| Максимальная скорость передачи данных в режиме состояний | 667 Мб/с (стандарт) 1333 Мб/с (с опцией 1T) |
| Максимальная длина записи | 2 Мб (стандарт) 4 Мб с опцией 1S 8 Мб с опцией 2S 16 Мб с опцией 3S 32 Мб с опцией 4S 64 Мб с опцией 5S |
| Аналоговый мультиплексор | 4 фиксированных канала (стандарт) Любой сигнал (выбранный пользователем) можно направить на 4 аналоговых выхода с разъёмами типа BNC (опция AM) |
| Безопасность | UL61010-1:2004, CAN/CSA-C22.2 No. 61010-1:2004, EN61010-1:2001, и IEC61010-1:2001 |
| Размеры ВхШхГ, мм | 297х437х387 |
- Мини-клавиатура (119-7275-xx)
- Оптическая мышь с колесиком (119-7054-xx)
- Крышка передней панели (200-4939-xx)
- CD с прикладным ПО TLA (063-3881-xx)
- Сертификат калибровки
