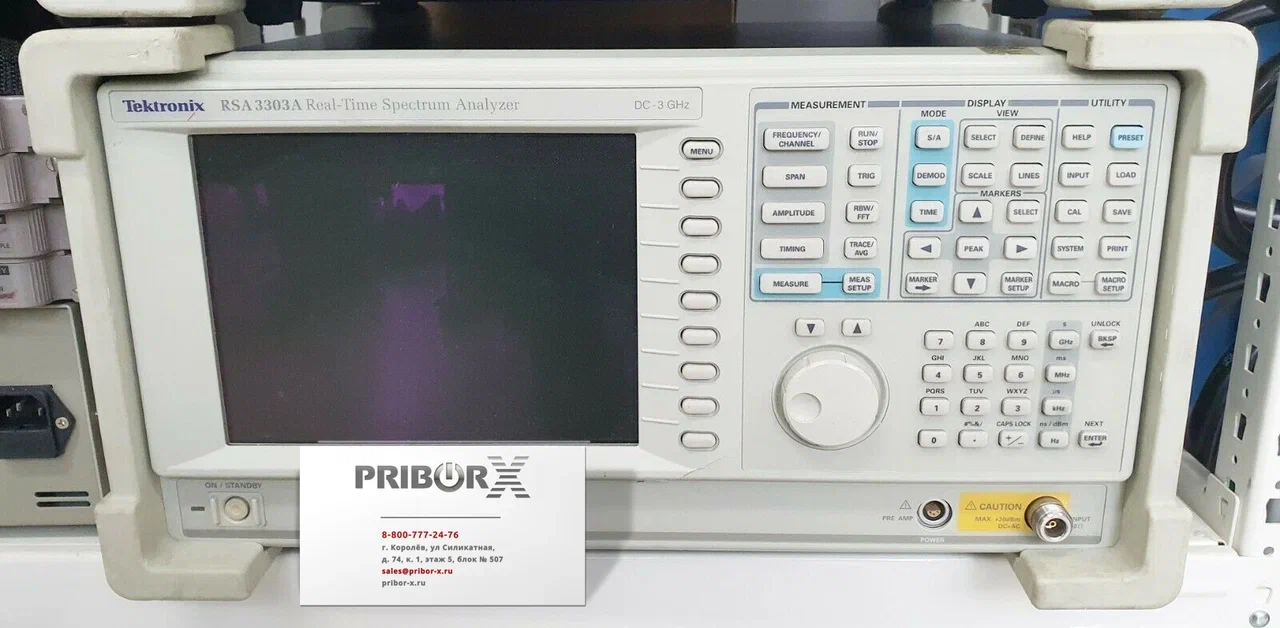

Анализатор спектра Tektronix RSA3303A
Анализатор спектра Tektronix RSA3303A представляет собой мощное устройство для анализа радиочастотных сигналов, которое позволяет проводить измерения в диапазоне до 3 ГГц. Используя передовую технологию обработки спектра DPX, этот прибор обеспечивает визуализацию динамических изменений сигналов с высокой степенью детализации. Такой подход позволяет наглядно отслеживать временные изменения и частоты появления различных сигналов, что крайне важно для обнаружения редких или неожиданных событий, которые могут остаться незамеченными при использовании традиционных анализаторов.
RSA3303A оснащен уникальной функцией триггера по маске частоты, которая позволяет эффективно захватывать и анализировать переходные радиочастотные сигналы. Эта функция способствует точному анализу изменений в частотной области. Прибор может одновременно анализировать все сигналы в полосе до 15 МГц и осуществлять длительные записи до 2,56 секунд при полной ширине полосы пропускания, что гарантирует комплексный анализ без необходимости повторных измерений.
Дополнительно, RSA3303A предлагает возможности анализа в реальном времени, сочетая анализы в различных доменах — времени, частоты, фазы и амплитуды. Это обеспечивает глубокое понимание взаимосвязей между различными проблемами и их последствиями. Прибор поддерживает измерения мощности и статистику сигналов, что позволяет более эффективно характеризовать компоненты и системы.
RSA3303A также расширяет функциональные возможности векторного анализатора сигналов и предоставляет разнообразные опции для анализа источников сигналов. Это делает его идеальным инструментом для проверки радиосистем, характеризации радарных и импульсных РЧ-сигналов, а также для мониторинга спектра и его управления.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
10MГц |
|
Макс. частота
|
3ГГц |
| Параметры | Значения | |||
| RSA2203A | RSA3303A | |||
| Частотный диапазон |
10MГц - 3ГГц; DC до 3 ГГц (опц. 05) |
DC до 3 ГГц | ||
| Объем памяти | 2 Мб | 64 Мб; 256 Мб (опц. 03) | ||
| Анализ модуляции | AM, FM (ASK, FSK), PM | AM, FM (ASK, FSK), PM; общецифровой модуляционный анализ.(опц.21) | ||
| Полоса захвата в реальном масштабе времени | 10 МГц | 15 МГц | ||
| Режим синхронизации | IF уровень | IF уровень, Синхронизация по частотному триггеру и мощности (опц..02) | ||
| Частотные характеристики | ||||
| Частотное старение |
± 2 х 10e-6/год опц.10: ± 1х10e-7/год |
± 1 х 10e-7/год | ||
| Частотная стабильность |
± 2х10e-6(10°С до 40°С) опц.10: ± 1х10e-7(10°С до 40°С) |
± 1х10e-7(10°С до 40°С) | ||
| Общая ошибка |
± 4 х 10e-6 опц.10: ± 2 х 10e-7 |
± 2 х 10e-7 | ||
| Стабильность | ||||
| 1 ГГц CF | ||||
| Смещение | Спец. | Тип. | Спец. | Тип. |
| 1 кГц | <= -99 | <= -102 | <= -100 | <= -103 |
| 10 кГц | <= -105 | <= -108 | <= -105 | <= -108 |
| 20 кГц | <= -105 | <= -108 | <= -105 | <= -108 |
| 30 кГц | <= -105 | <= -108 | <= -105 | <= -108 |
| 100 кГц | <= -112 | <= -115 | <= -112 | <= -115 |
| 1 МГц | <= -130 | <= -133 | <= -132 | <= -135 |
| 5 МГц | <= -132 | <= -135 | <= -135 | <= -138 |
| 7 МГц | <= -133 | <= -136 | <= -135 | <= -138 |
| 2 ГГц CF | ||||
| Смещение | Спец. | Тип. | Спец. | Тип. |
| 1 кГц | <= -95 | <= -98 | <= -96 | <= -99 |
| 10 кГц | <= -104 | <= -107 | <= -104 | <= -107 |
| 20 кГц | <= -105 | <= -108 | <= -105 | <= -108 |
| 30 кГц | <= -105 | <= -108 | <= -105 | <= -108 |
| 100 кГц | <= -112 | <= -115 | <= -112 | <= -115 |
| 1 МГц | <= -130 | <= -133 | <= -132 | <= -135 |
| 5 МГц | <= -132 | <= -135 | <= -135 | <= -138 |
| 7 МГц | <= -132 | <= -135 | <= -135 | <= -138 |
Общие характеристики RSA-3303A анализатора спектра:
| Рабочая температура | +10 °C – +40 °C |
| Температура хранения | –20 °C – +60 °C |
| Время прогрева | 20 мин |
| Высота над уровнем моря | работа: до 3 000 м |
| нерабочее состояние: до 12 000 м | |
| Соответствие требованиям по безопасности | UL 61010-1; CSA C22.2 No. 61010-1-04; IEC61010 |
| Требования к питанию | От 100 до 240 В перем. тока, от 47 до 63 Гц. |
| Потребляемая мощность | Не более 400 ВА |
| Устройство хранения данных |
Встроенный жесткий диск (40 ), порт USB, дисковод гибких дисков. |
| Вес без опций | 19 кг |
| Размеры |
Без резиновых прокладок и ножек: 215 мм (В) x 425 мм (Г) x 425 мм (Ш) |
|
С прокладками и ножками: 238 мм (В) x 470 мм (Г) x 445 мм (Ш). |
|
| Интервал калибровки | 1 год |
|
|
|
| Разъем GPIB | SCPI-совместимый |
