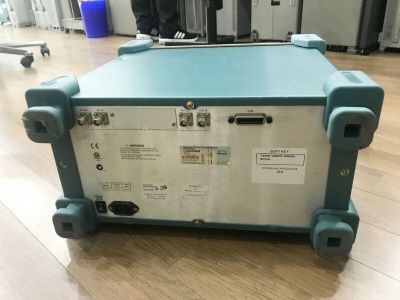

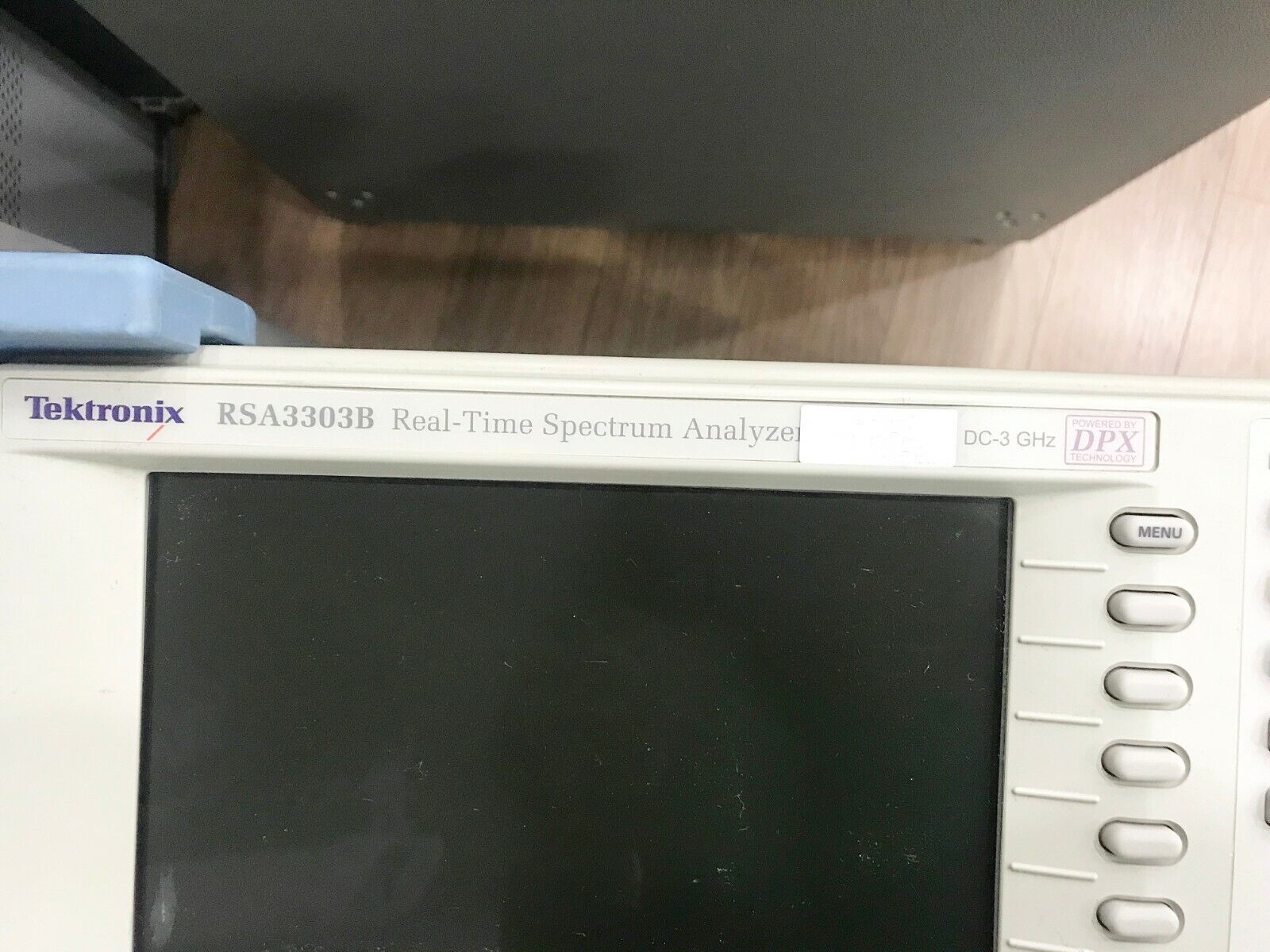

Анализатор спектра реального времени Tektronix RSA3303B

Спец.цена

Госреестр

Артикул: x-10402

Подробнее

2 500 622 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Анализатор спектра Tektronix RSA3303B – это высокотехнологичное оборудование для исследования радиочастот до 3 ГГц. Он включает инновационную технологию DPX для визуализации спектральных изменений сигналов, что позволяет в реальном времени отслеживать динамику появления различных частот с помощью цветового кодирования. Эта функция ключева для выявления эфемерных или неожиданных событий, которые могут остаться незамеченными при использовании стандартных методов.

Анализатор укомплектован функцией частотного масочного триггера (FMT), облегчающей захват и анализ транзиентных радиочастотных сигналов, позволяя детализировать изменения на частотном уровне. RSA3303B способен осуществлять комплексный анализ сигналов в полосе до 15 МГц, проводя записи продолжительностью до 2,56 секунды на полной полосе, что минимизирует потребность в повторных измерениях.

Инструмент также поддерживает анализ в реальном времени, интегрируя данные по времени, частоте, фазе и амплитуде, что помогает в глубоком изучении причинно-следственных связей проблем. Он обеспечивает точные измерения мощности и статистику сигналов, улучшая характеристику компонентов и систем.

RSA3303B расширяет возможности анализа благодаря функциям векторного анализатора сигналов, позволяя тщательно анализировать источники сигналов. Это делает его незаменимым инструментом для тестирования радиосистем, оценки радарных и импульсных РЧ-сигналов, а также для мониторинга и управления радиочастотным спектром.

Характеристики

Тип	Анализатор спектра
Мин. частота	0 Гц
Макс. частота	3 ГГц

Характеристики

Технические характеристики
Диапазон частот		от 0 Гц до 3 ГГц
Макс. полоса захвата		15 МГц
Система запуска (стандартная конфигурация)		По уровню, автозапуск, внешний
Система запуска (опционально)		Частотная маска, полоса 15 МГц
Скорость обновления, макс. полоса обзора и мин. длительность сигнала в режиме DPX		>48 000 спектров/с, 15 МГц 41 мкс
Память		64МБ ( 256 МБ опция)
Свободный от паразитных составляющих динамический диапазон в макс. полосе захвата		–70 dBc / 15 МГц
Средний уровень собственных шумов, 1 ГГц		–150 дБм/Гц
Фазовый шум SSB при указанной отстройке на частоте 1 ГГц (типовой)	10 кГц	–108 dBc/Гц
	1 МГц	–133 dBc/Гц
	10 МГц	–136 dBc/Гц
Размер экрана, интерфейс пользователя		Экран 8,4 дюйма, клавиатура, мышь, органы управления на передней панели
Интерфейсы		GPIB, LAN, USB(2)
Накопители		Внутренний HDD и FDD
Дополнительные входы IQ		Дифференциальные входы, полоса 20 МГц
Выходы ПЧ		Отсутствует
Полоса дополнительного цифрового выхода I и Q		Отсутствует
