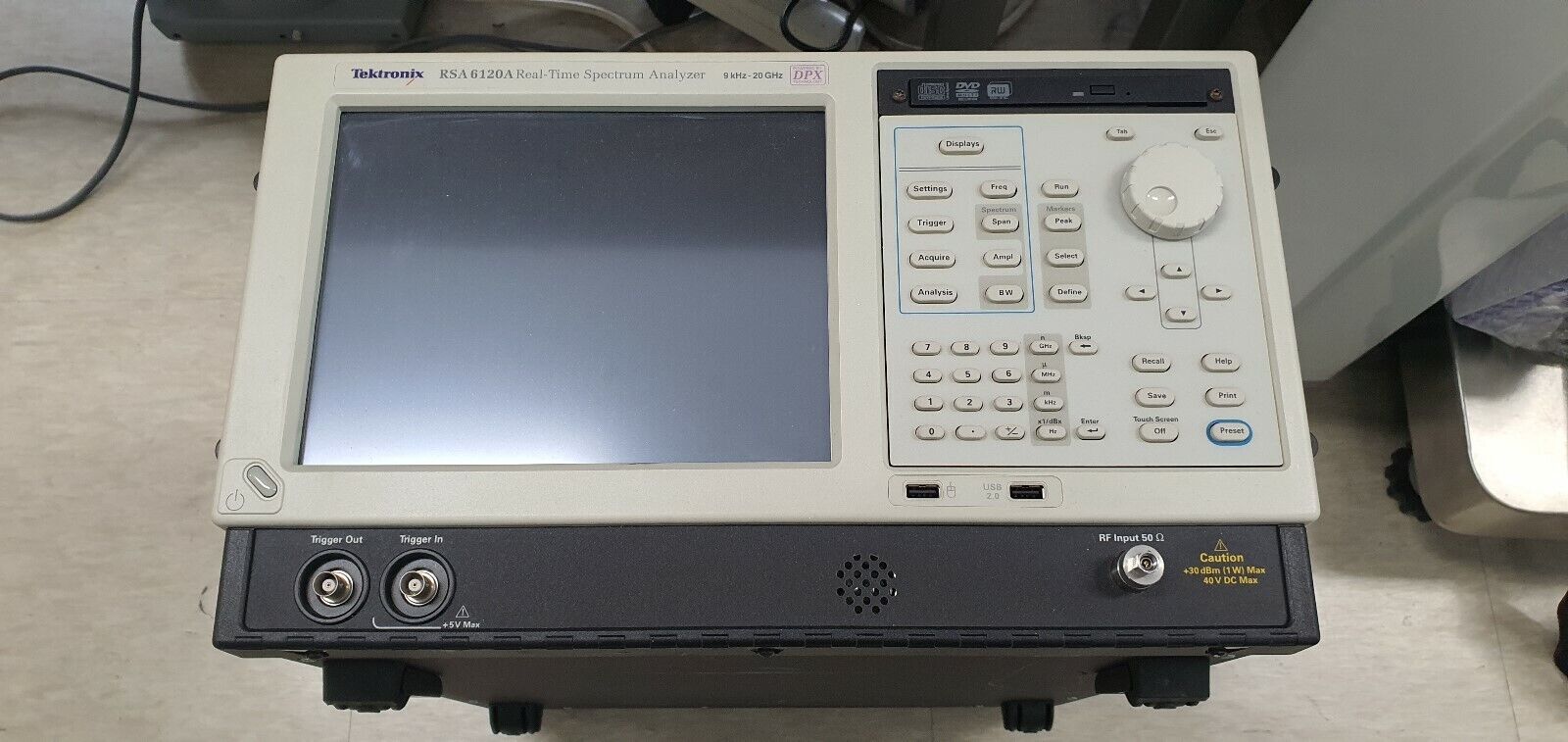

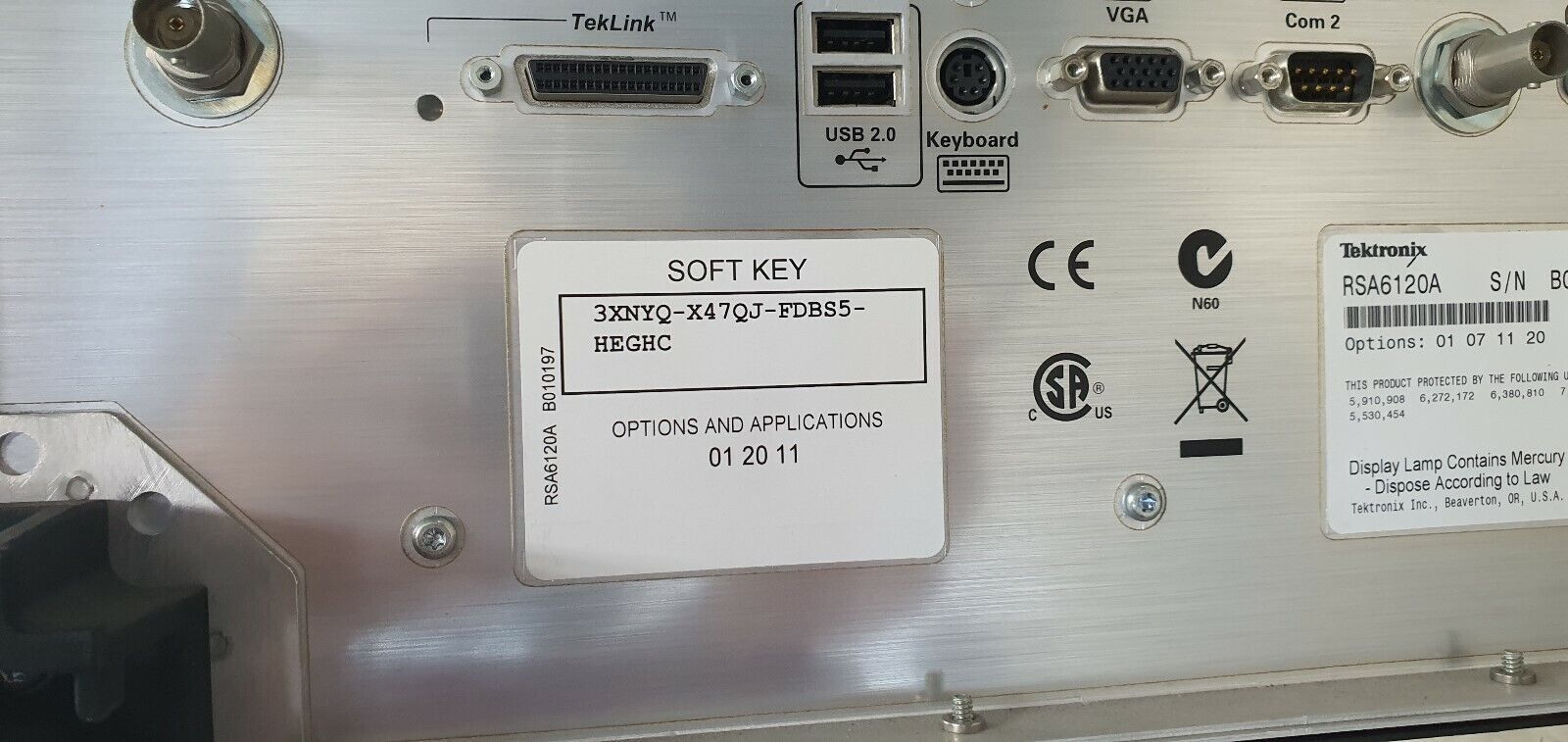

Анализатор спектра Tektronix RSA 6120A
Анализатор спектра Rohde & Schwarz RSA3303B является профессиональным устройством, предназначенным для детального анализа радиочастотных сигналов до 3 ГГц. Оснащение передовой технологией обработки спектра DPX позволяет визуализировать динамические изменения сигналов во времени, используя цветовую градацию в зависимости от частоты возникновения событий, что способствует быстрому выявлению редких или неожиданных событий, которые могут остаться незамеченными при использовании других анализаторов.
Уникальная функция триггера по маске частоты (FMT) позволяет RSA3303B легко захватывать переходные радиочастотные сигналы и анализировать их по изменениям в частотной области. Прибор способен анализировать сигналы в полосе до 15 МГц и проводить продолжительные записи до 2,56 секунд при полной полосе пропускания, что обеспечивает всесторонний анализ без необходимости многократных измерений.
RSA3303B также обладает возможностями анализа в реальном времени, сочетая анализы в различных доменах — времени, частоты, фазы и амплитуды, что способствует более глубокому пониманию взаимосвязей между проблемами и их последствиями. Прибор поддерживает измерения мощности и статистику сигналов, что позволяет более эффективно характеризовать компоненты и системы.
Анализатор оборудован расширенными функциями векторного анализатора сигналов и предоставляет возможности для анализа источников сигналов, делая его мощным инструментом для проверки радиосистем, характеризации радарных и импульсных РЧ-сигналов, а также для мониторинга спектра и управления им.
Характеристики
|
Тип
|
Анализатор спектра |
|
Мин. частота
|
9 кГц |
|
Макс. частота
|
20 ГГц |
|
Частотные характеристики |
|
|
Диапазон частот |
от 9 кГц до 20 ГГц (RSA6120A) |
|
от 9 кГц до 14 ГГц (RSA6114A) |
|
|
от 9 кГц до 6,2 ГГц (RSA6106A) |
|
|
Разрешение установки средней частоты |
0,1 Гц |
|
Точность считывания маркера частоты |
±(RExMF+ 0,001x промежуток +2) Гц |
|
RE |
Погрешность опорной частоты |
|
MF |
Частота маркера (Гц) |
|
Точность полосы обзора |
±0,3% (в автоматическом режиме) |
|
Опорная частота |
|
|
Исходная точность приCal |
1x 10-7 (после прогрева в течение 10 минут) |
|
Изменение точности в течение дня |
1 x 10-9 (после 30 дней эксплуатации) |
|
Изменение точности в течение 10 лет |
3 x 10-7 (после 10 лет эксплуатации) |
|
Температурный дрейф |
2 x 10-8 (от 0 до 50 °C) |
|
Эталонный уровень выхода |
>0 дБм (выбран внутренний эталон) |
|
Эталонный уровень выхода (проходной вход) |
0 дБ номинальный коэффициент усиления от внешнего эталонного входа до эталонного выхода, макс. выходное значение + 15 дБм |
|
Входные частоты внешнего эталона |
от 1 до 25 МГц (с шагом 1 МГц) +1,2288 МГц, 4,8 МГц, 19,6608 МГц |
|
Требования к входной частоте внешнего эталона |
Должна находиться в пределах ±3x 10-7 установленной входной частоты |
|
Паразитные влияния |
< -80dBc (децибелов ниже несущей) в пределах смещения 100 кГц |
|
Диапазон входного уровня |
от -10 дБм до + 6 дБм |
|
Запуск |
|
|
Режим обнаружения |
одиночный или непрерывный, свободный или с запуском |
|
Источник события запуска |
Запуск 1 (на передней панели), запуск 2/шлюз (на задней панели), линия |
|
Типы запуска |
по частотной маске (Опция 02) DPXDensity, рант, по временным параметрам (Опция 200) |
|
Настройка запуска |
Положение точки запуска устанавливается от 1 до 99% общей длины захвата |
|
Комбинационная логика запуска |
Запуск 1 и запуск 2/шлюз могут устанавливаться как события запуска. |
|
Характеристики анализа и РЧ спектра |
|
|
Полоса пропускания |
|
|
Диапазон разрешения полосы пропускания (анализ спектра) |
от 1 Гц до 5 МГц (1,2,3,5 последовательно, автоматическое сочетание) или выбирается пользователем (произвольный) |
|
Форма полосы разрешения |
от 1 Гц до 5 МГц - гауссово приближение, форм-фактор 4:1:1 (60:3 дБ) ±10%, типичное значение |
|
Точность полосы разрешения |
от 1 Гц до 5 МГц ±1% режим автоматического сочетанияRBW (полоса разрешения) |
|
Другие типы полос разрешения |
Окно Кайзера (RBW), -6 дБMil, CISPR, окно Blackman-Harris 4B, одинаковое окно (нет), окно с плоской вершиной (CW ампл.) окно Хенинга |
|
Полоса пропускания видео |
|
|
Полоса пропускания видео |
1 Гц до 5 МГц + широко открытый |
|
Макс. RBW/VBW |
10000:1 |
|
Мин. RBW/VBW |
1:1 + широко открытый |
|
Разрешение |
5% от вводимой величины |
|
Точность (типовая) |
±10% |
|
Полоса пропускания во временной области (амплитуда в зависимости от времени) |
|
|
Диапазон полосыпропускания во временной области |
Мин. 1/10 до 1/10,000 от полосы пропускания, 1 Гц Минимальный |
|
Форма полосы пропускания во временной области |
<10 МГц, приблизит. по Гауссу, фактор формы 4.1:1 (60:3 дБ) ±10%, стандартная 20 МГц (60 МГц, опция 110), фактор формы <2.5:1 (60:3 дБ) стандартная |
|
Точность полосы пропускания во временной области |
1 Гц до 20 МГц и (>20 МГц до 60 МГц опция 110), ±10% |
|
Минимальные установки разрешения полосы пропускания (RBW) анализа спектра относительно полосы обзора |
|
|
>10MГц |
100 Гц |
|
>1 МГц до 10 МГц |
10 Гц |
|
<1 МГц |
1 Гц |
|
Уровень фазовых шумов,dBc/Гц при центральной частоте 1 ГГц |
|
|
Отстройка |
Номинальное/типичное значение |
|
100 Гц |
-80/-86 |
|
1 кГц |
-100/-106 |
|
10 кГц |
-106/-110 |
|
100 кГц |
-107/-113 |
|
1 Мгц |
-128/-134 |
|
10 Мгц |
-134/-142 |
|
Отображаемый средн. уровень шума, предусилитель ОТКЛ. |
|
|
Частота |
Номинальное/типичное значение |
|
от 9 кГц до 10 МГц |
-97 дБм/Гц /-100 дБм/Гц |
|
>10 МГц до 100 МГц |
-147 дБм/Гц /-149 дБм/Гц |
|
>100 МГц до 2,3 ГГц |
-149 дБм/Гц /-151 дБм/Гц |
|
>2,3 ГГц до 4 ГГц |
-147 дБм/Гц /-149 дБм/Гц |
|
>4 ГГц до 6,2 ГГц |
-143 дБм/Гц /-145 дБм/Гц |
|
Только для RSA6114A |
|
|
от 4 ГГц до 7 ГГц |
-143 дБм/Гц /-145 дБм/Гц |
|
>7 ГГц до 14 ГГц |
-135 дБм/Гц /-137 дБм/Гц |
|
Только для RSA6120A |
|
|
От 6,2 ГГц до 17,5 ГГц |
-143 дБм/Гц /-145 дБм/Гц |
|
От 17,5 ГГц до 20 ГГц |
-138 дБм/Гц /-137 дБм/Гц |
|
Отображаемый средн. уровень шума, предусилитель ВКЛ. (Опция 01) |
|
|
Частота |
Номинальное/типичное значение |
|
от 10 МГц до 80 МГц |
-160 дБм/Гц /-170 дБм/Гц |
|
>80 МГц до 1 ГГц |
-165 дБм/Гц /-170 дБм/Гц |
|
от 1 ГГц до 2 ГГц |
-166 дБм/Гц /-170 дБм/Гц |
|
от 2 ГГц до 3 ГГц |
-164 дБм/Гц /-170 дБм/Гц |
