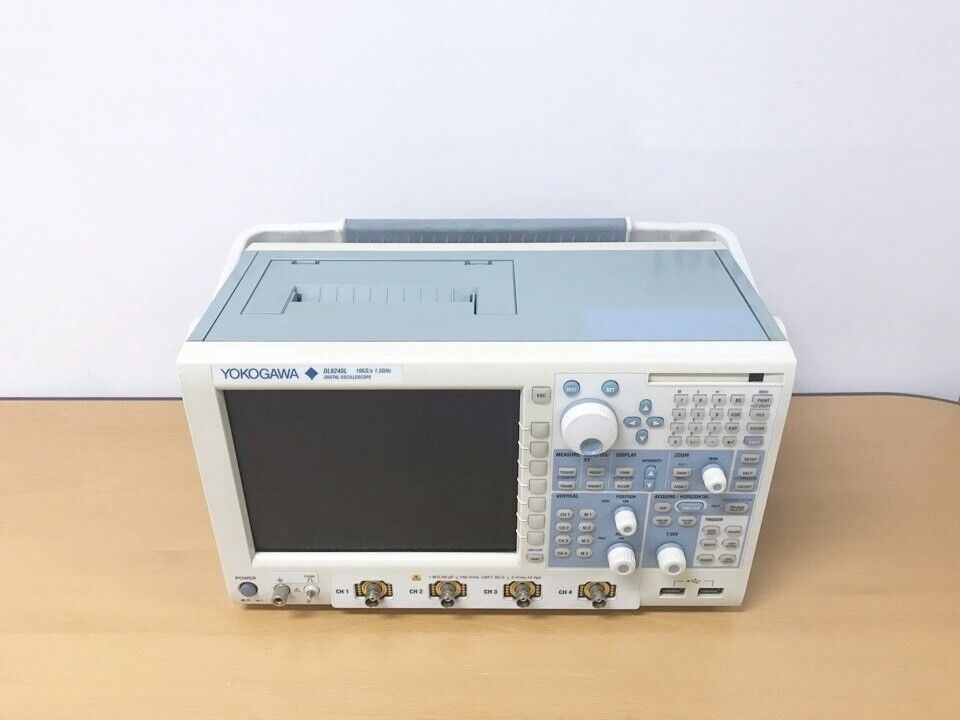

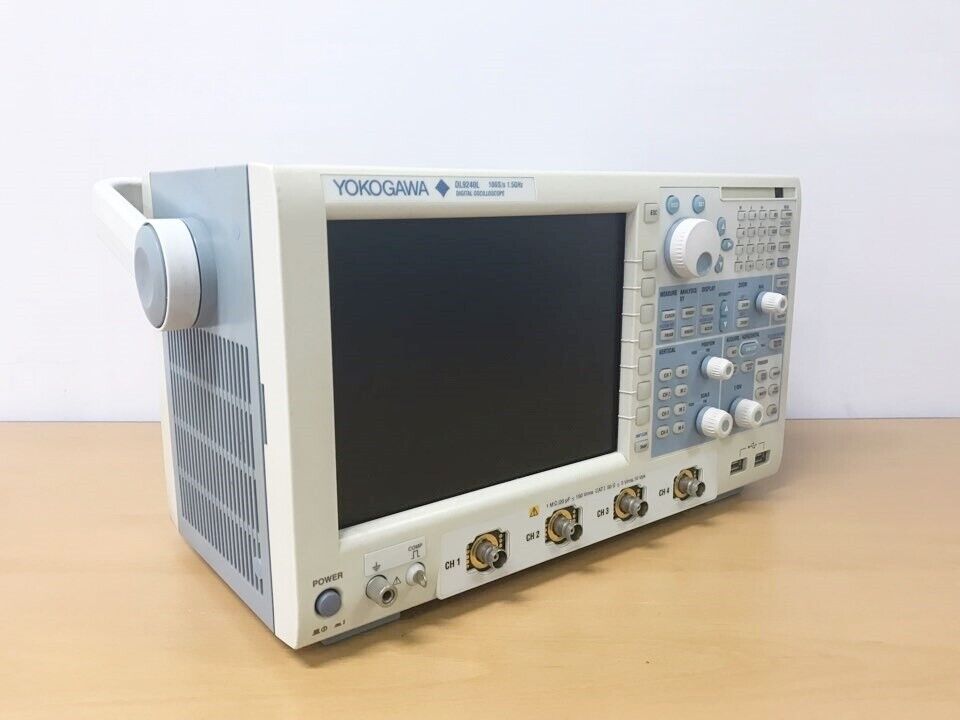

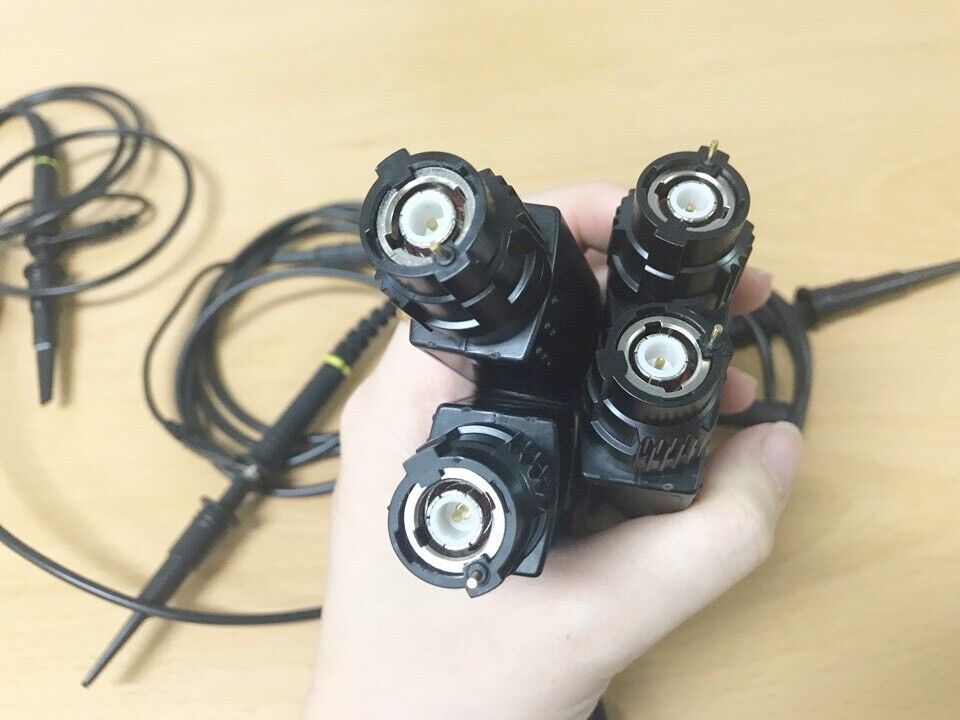

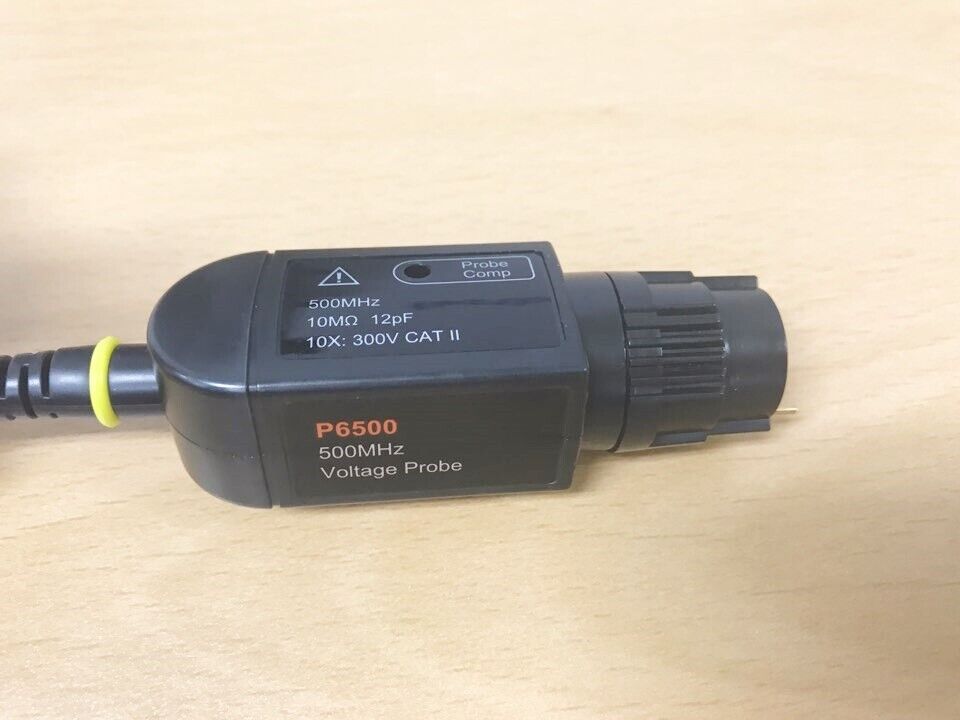

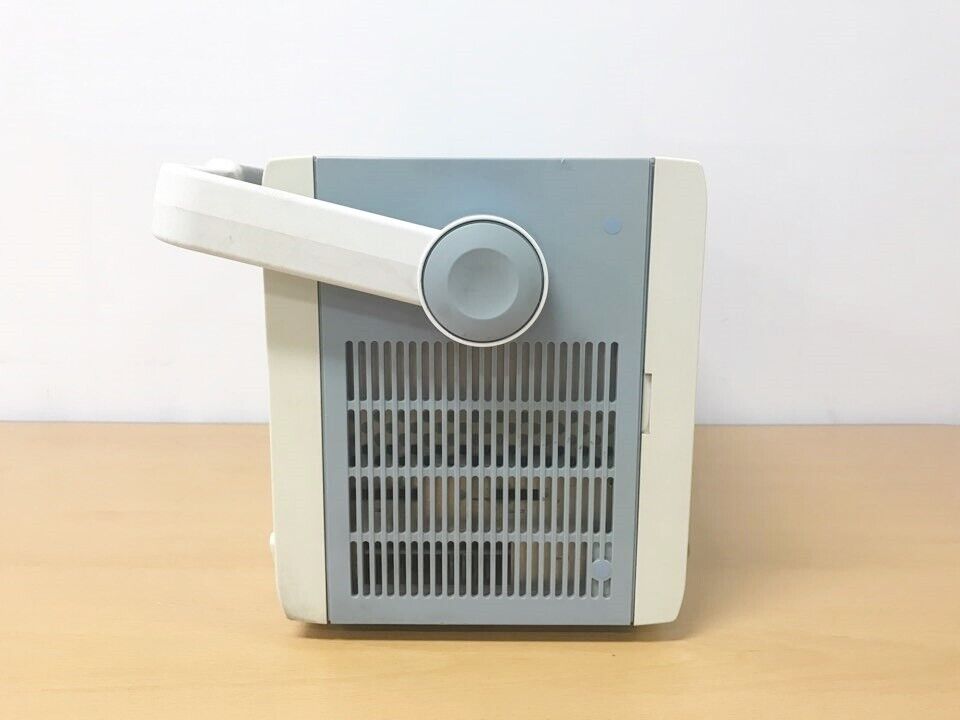

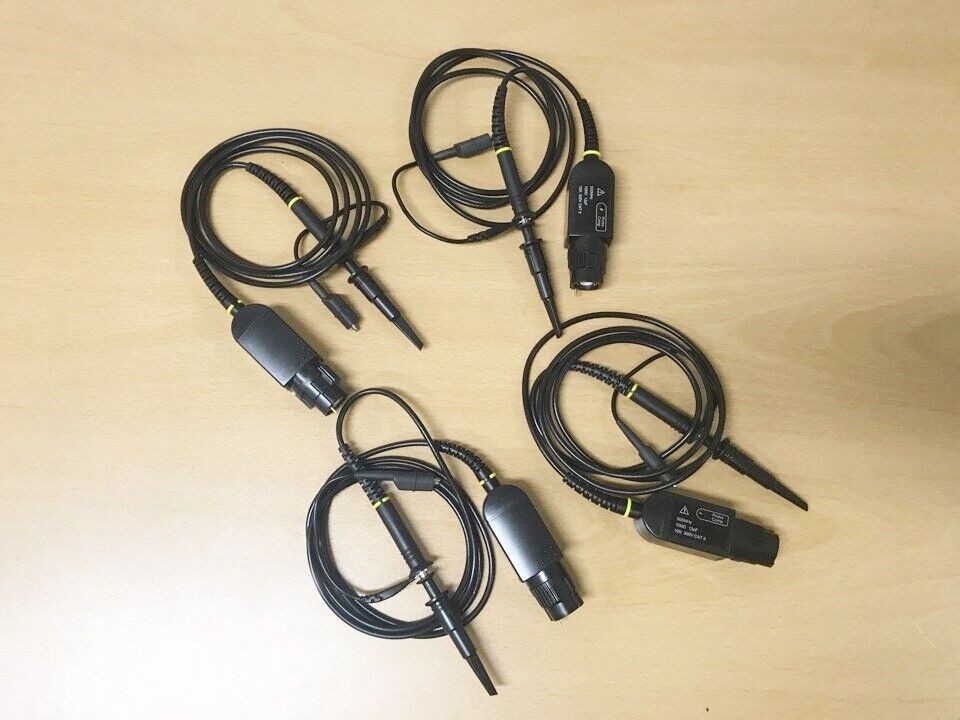

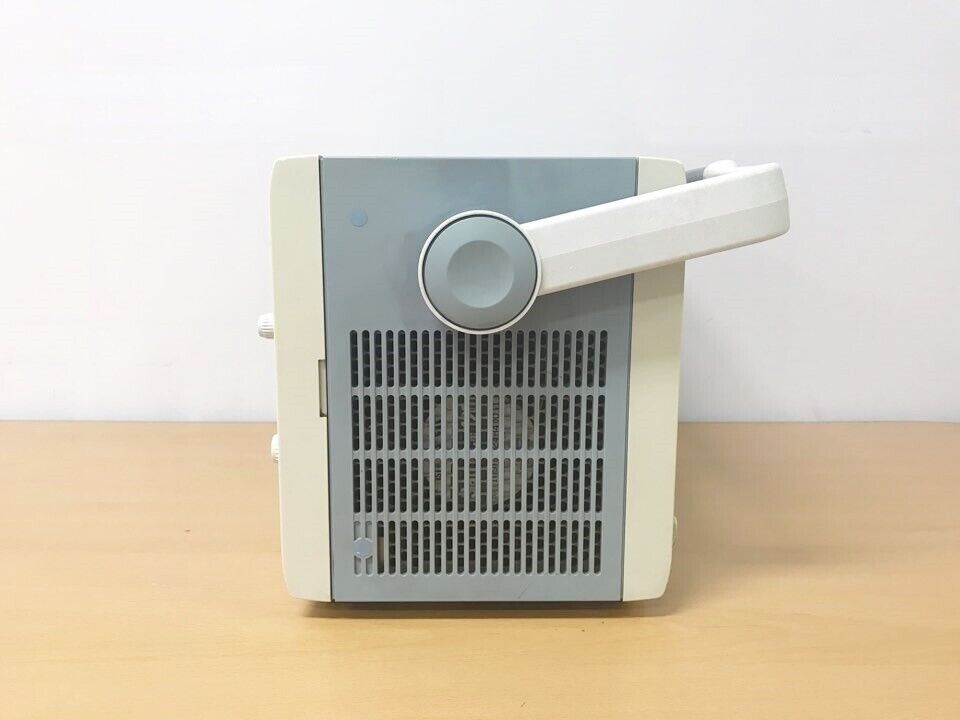

Осциллограф Yokogawa DL9240L

Осциллографы Yokogawa DL9040L и DL9240L входят в серию DL9000 и представляют собой высокоскоростные цифровые осциллографы реального времени, спроектированные для точного захвата и анализа быстропеременных аналоговых сигналов. Эти приборы сочетают в себе мощные измерительные возможности, большую длину записи, гибкие функции триггирования и встроенные средства анализа последовательных шин. Их функциональность делает их особенно полезными в задачах тестирования цифровой электроники, источников питания, высокочастотных цепей и автомобильных интерфейсов.

Обе модели поддерживают четырёхканальный ввод с разрешением по вертикали 8 бит и возможностью программного повышения точности до 12 бит в режиме высокого разрешения. Они снабжены 8,4-дюймовым цветным TFT-дисплеем, отображающим сигналы с высокой контрастностью и точностью. Благодаря режиму «Dot Density Display» осциллограммы визуализируются с эффектом аналогового послесвечения, что облегчает выявление отклонений и редко возникающих явлений. Высокая частота захвата (до 25 000 форм сигналов в секунду на канал) в сочетании с режимом History позволяет сохранять и просматривать до 2000 предыдущих осциллограмм без прерывания текущей регистрации. Эти приборы также поддерживают расширенные режимы поиска, масштабирования, автоматических измерений и курсорного анализа, включая вычисление таких параметров, как амплитуда, частота, длительность, фронты, задержки, а также RMS, среднее значение и другие статистические показатели.

Модель DL9040L имеет полосу пропускания 500 МГц и максимальную частоту дискретизации 5 Гвыб/с в реальном времени. Длина записи составляет до 6,25 мегаслов на канал. Она рассчитана на широкий спектр задач, включая анализ цифровых сигналов, тестирование интерфейсов и исследование быстродействующих аналоговых схем. Этот осциллограф удобен при решении задач среднего уровня сложности, где требуется высокая точность и стабильность измерений в пределах полумегагерцового диапазона.

Модель DL9240L, в свою очередь, предлагает значительно более высокую полосу пропускания — до 1,5 ГГц — и частоту дискретизации до 10 Гвыб/с, что особенно важно при анализе сверхбыстрых переходных процессов и высокочастотных сигналов. Как и младшая модель, DL9240L имеет длину записи до 6,25 мегаслов, что позволяет сохранять большое количество данных без потери временного разрешения. Эта модель является предпочтительным выбором для инженеров, работающих с современными высокоскоростными цифровыми интерфейсами, импульсными системами питания, радиочастотной электроникой и другими системами, где требуется высокая пропускная способность и высокая точность временных измерений.

Обе модели поддерживают многочисленные интерфейсы для подключения и передачи данных, включая USB, PC Card, а также опциональный Ethernet. Благодаря этому приборы могут легко интегрироваться в автоматизированные измерительные системы и сетевые среды.

Для расширения возможностей осциллографов серии DL9000, включая модели DL9040L и DL9240L, предусмотрены следующие дополнительные опции: встроенный принтер (опция /B5) позволяет мгновенно распечатывать результаты измерений прямо с прибора; опция /P2 добавляет разъёмы питания для подключения токовых и дифференциальных пробников на задней панели; опции /C8 и /C10 обеспечивают наличие Ethernet-интерфейса, а также возможность установки встроенного жёсткого диска для долговременного хранения данных; программные опции /F5, /F7 и /F8 предоставляют расширенный анализ шин передачи данных — соответственно I2C и SPI; CAN, LIN и SPI; либо полный комплект I2C, CAN, LIN и SPI. Также доступны модули пользовательских вычислений (/G2) и специализированный анализ характеристик источников питания (/G4).
