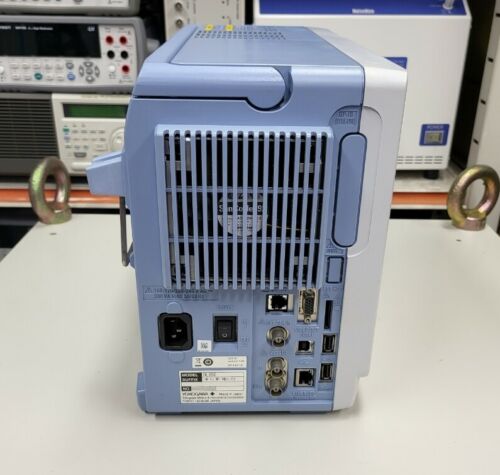

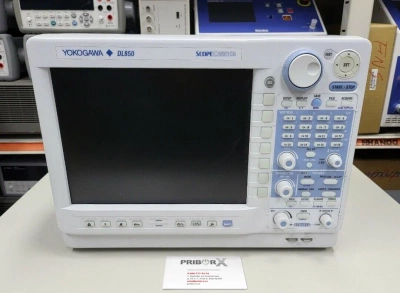

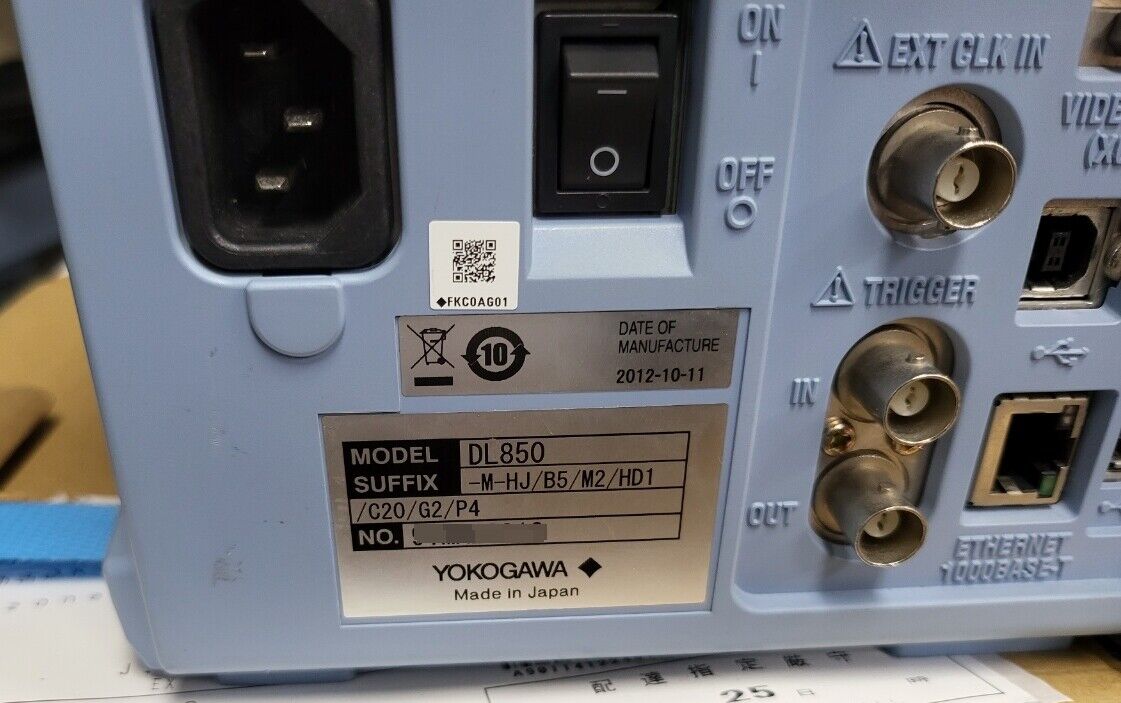

Осциллограф Yokogawa DL850
Осциллографы Yokogawa DL850 и DL850V представляют собой мощные комбинированные измерительные платформы, совмещающие функции осциллографа и регистрирующего устройства. Эти модели были разработаны для проведения комплексного анализа как электрических сигналов, так и физических величин в системах различной сложности, включая электроэнергетику, машиностроение, аэрокосмическую отрасль и особенно — автомобильную промышленность. Приборы предоставляли инженерам возможность вести длительную многоканальную регистрацию с высокой точностью и глубиной детализации сигнала.

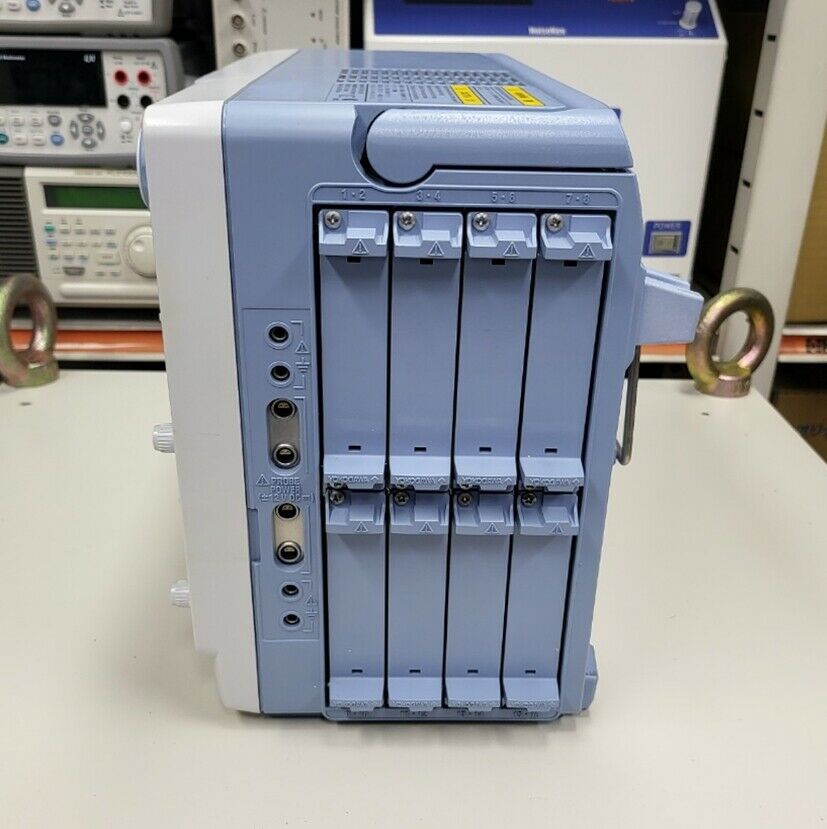

Модель DL850 обладает гибкой модульной архитектурой и поддерживает до 128 каналов при использовании многоканальных модулей, а в базовой комплектации предлагает 8 слотов для установки различных входных модулей. Устройство обеспечивает скорость дискретизации до 100 Мвыб/с на канал с вертикальным разрешением 12 или 16 бит в зависимости от модуля. Широкий диапазон полосы пропускания — до 20 МГц при аналоговом вводе — позволяет проводить регистрацию как медленных, так и быстрых процессов. При этом максимальный объём встроенной памяти достигает 2 ГБ, а при использовании внешних накопителей запись может вестись практически неограниченно долго. Встроенный экран диагональю 10,4 дюйма обеспечивает наглядное представление сигналов в реальном времени с возможностью наложения различных математических операций, измерений и графиков. Прибор также поддерживает интерфейсы Ethernet, USB и CompactFlash, позволяя эффективно передавать данные и интегрировать его в автоматизированные измерительные комплексы.
Модификация DL850V разработана с учетом специфических требований автомобильной промышленности и включает в себя поддержку шинных интерфейсов CAN и LIN, что позволяет напрямую декодировать данные из автомобильных систем управления. Эта модель используется для оценки гибридных и электрических приводов, тестирования систем рекуперации энергии и анализа взаимодействия между силовой электроникой и цифровыми контроллерами. DL850V обеспечивает ту же базовую производительность, что и DL850, включая скорость дискретизации и поддержку аналогичных модулей, но расширяет функциональность благодаря встроенному программному обеспечению анализа шин, триггерам по содержимому сообщений и визуализации параметров в логической или аналоговой форме.
Обе модели характеризуются высокой устойчивостью к шуму, низким уровнем джиттера и надёжной работой в условиях электромагнитных помех. Они поддерживают синхронизацию по GPS, внешнему триггеру и внутренним событиям, что делает возможным проведение синхронных измерений в распределённых системах. Хотя DL850 и DL850V были официально сняты с производства в конце 2013 года, их архитектура стала основой для последующих моделей — DL850E и DL850EV — с усовершенствованными вычислительными возможностями и более быстрыми интерфейсами обмена данными.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
128 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
100 Мвыб/c |
|
Интерфейсы
|
USB, LAN |
- Высокоскоростной( до 100 Мвыб/с), высокого разрешения (до 16 бит), изолированный (до 1 кВ).
- Многоканальный, до 128 каналов измерения напряжения или до 128 логических битов.
- Непрерывная запись на жесткий диск со скоростью 100 квыб/c одновременно до 16 каналов.
- Мониторинг шины CAN и отображение трендов изменения сигналов (только DL850V).
- 15 сменных модулей.
- Отображение и запись больших массивов данных.
- Память большого объема (2 Гслова) предоставляет возможность длительных измерений и позволяет одновременно иметь два окна масштабирования.
- Длительное, непрерывное сохранение сигналов.
- Обнаружение переходных процессов при ресурсных испытаниях при помощи высокоскоростной выборки.
- Вызов прошедших сигналов.
- Большой набор функций запуска.
- Превосходное шумоподавление и вычисление параметров питания в режиме реального времени.
- Богатый набор функций дает возможность задать требуемый сигнал.
- Автоматическое выделение амплитуды, частоты и других параметров.
- Обнаружение аномальных сигналов, оповещение пользователей.
- Синхронизация нескольких устройств, выполняющих одновременные измерения.
- Гибкость при комплектации с внешним жестким диском.
- Проверка зависимости между гистерезисом и фазой.
- Специальные функции: снимки экрана, веб-сервер, многоязыковая поддержка, сохранение изображений экрана и отображение в виде эскизов.
- Дополнительное программное обеспечение.
- DL850V-автомобильный осциллограф-регистратор.
- Новый модуль мониторинга шины CAN теперь доступен в специализированном осциллографе-регистраторе для развития и проектирования автомобильной автоматики.
- Шина CAN является стандартной последовательной шиной для автомобильной автоматики, используемой для сетей управления. Автомобильный осциллограф-регистратор DL850V может быть оснащен модулем мониторинга шины СAN, который дает возможность отслеживать данные связи по протоколу CAN, например, аналоговые значения, при которых происходит запуск.
- Можно находить зависимости между данными связи по шине CAN, напряжением, температурой, сигналами датчика и другими аналоговыми данными, и логическими сигналами управления ECU – это позволит оценить систему CAN в целом.
