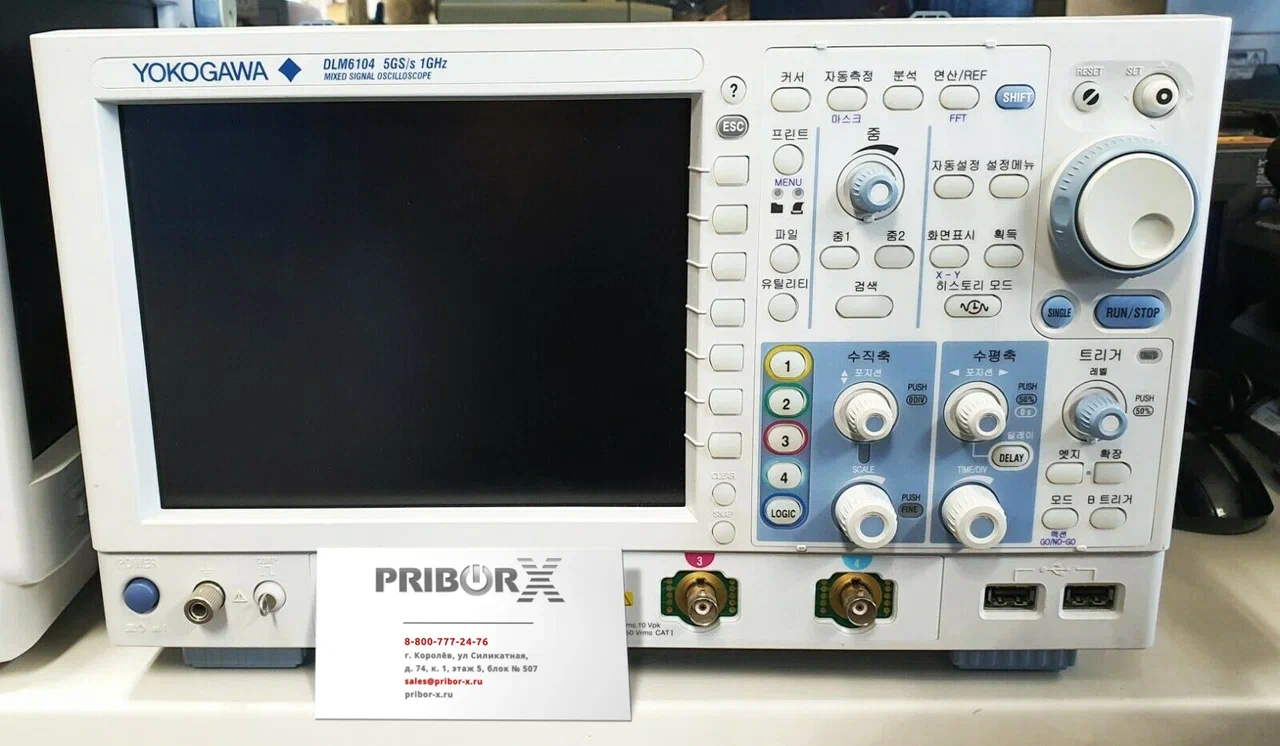

Осциллограф Yokogawa DLM6104
Осциллографы Yokogawa DLM6054 и DLM6104 относятся к серии DLM6000 и представляют собой многофункциональные цифровые осциллографы реального времени с возможностью работы как с аналоговыми, так и с логическими сигналами. Эти приборы разработаны для инженеров, работающих в сферах проектирования, тестирования и отладки электронных схем, особенно там, где важно одновременно анализировать аналоговые и цифровые сигналы.
Обе модели оснащены четырьмя аналоговыми каналами и возможностью подключения до 16 или 32 цифровых каналов в зависимости от конфигурации. Частота дискретизации составляет до 5 Гвыб/с, а максимальная длина записи на канал — 6,25 миллиона точек, что обеспечивает высокую детализацию сигналов даже при длительном захвате. Осциллографы имеют полосу пропускания 500 МГц у модели DLM6054 и 1 ГГц у модели DLM6104, что делает их пригодными для анализа как стандартных, так и высокочастотных цифровых интерфейсов.
Сенсорный цветной дисплей диагональю 8,4 дюйма и интуитивный интерфейс управления упрощают работу с прибором. Поддержка масштабирования, истории осциллограмм, анализа последовательных шин и отображения логических сигналов превращает прибор в мощную платформу для комплексного анализа. Осциллографы поддерживают различные режимы триггера, включая расширенные условия по фронтам, состояниям, последовательностям и длительности импульсов. Также доступны функции автоматических измерений, курсорного анализа, БПФ, отображения гистограмм и трендов, что особенно полезно в исследовательской работе.

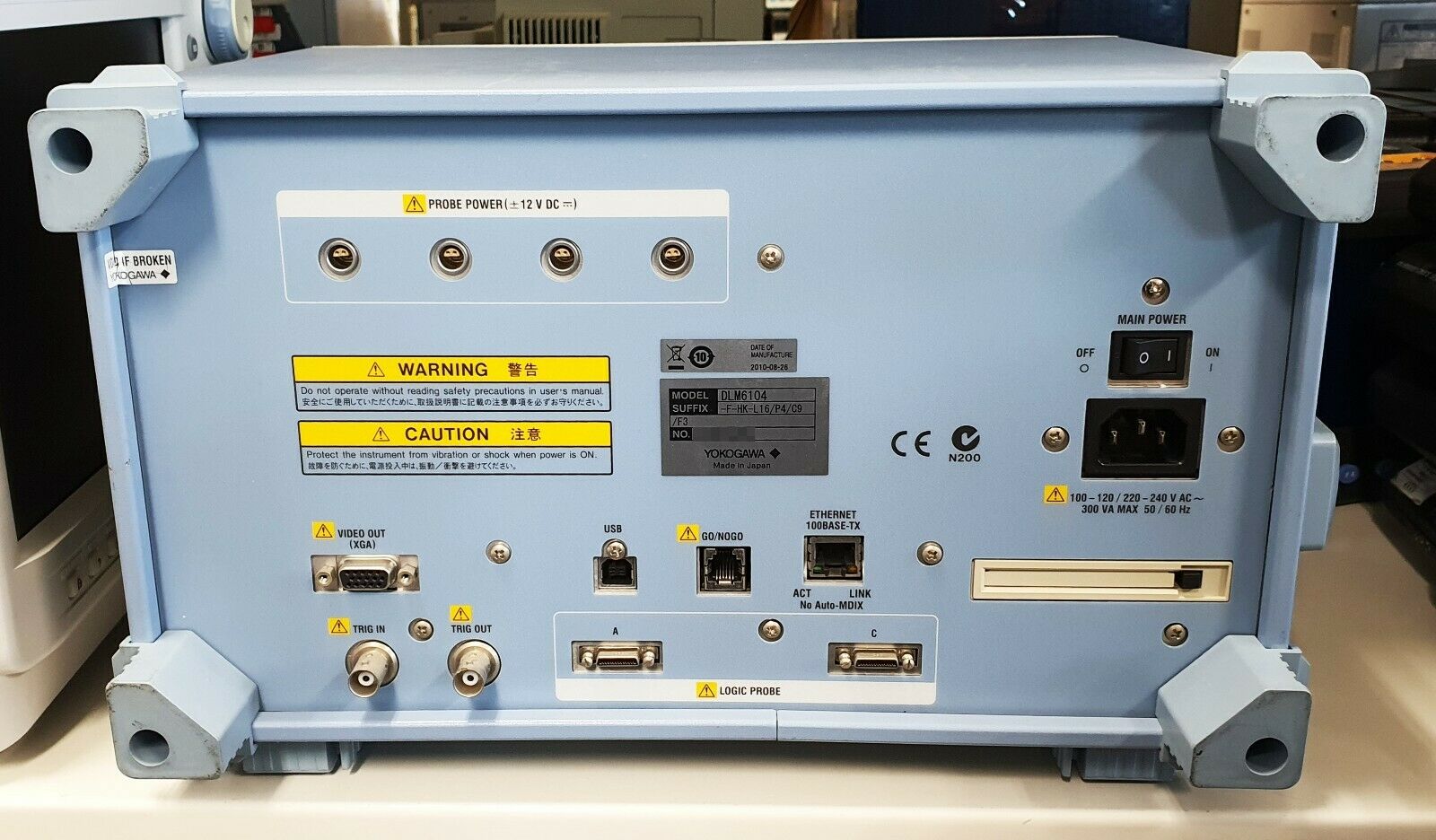

DLM6054 и DLM6104 работают под управлением встроенного программного обеспечения и поддерживают передачу данных через USB и Ethernet (в зависимости от опции), имеют встроенные алгоритмы анализа источников питания и последовательных шин, а также интерфейсы для подключения внешних накопителей и принтеров. Оба прибора могут быть доукомплектованы встроенным термопринтером, модулями анализа протоколов, а также логическими пробниками, что делает их универсальным решением для задач анализа смешанных сигналов.
Дополнительные возможные опции:
- /B5 — встроенный принтер для печати осциллограмм напрямую с прибора.
- /P22 — два разъема питания пробников для подключения активных щупов.
- /P42 — четыре разъема питания пробников (актуально для многоканального анализа).
- /C93 — внутренняя память с LXI-совместимым Ethernet-интерфейсом.
- /C123 — только Ethernet-интерфейс с поддержкой стандарта LXI.
- /G24 — пользовательские вычисления с возможностью создавать собственные формулы.
- /G44 — расширенный анализ источников питания, включает в себя /G24.
- /F35 — триггирование и анализ шин UART, I2C, SPI.
- /F45 — триггирование и анализ шин UART, CAN, LIN.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Интерфейсы
|
USB, VGA |
|
Внесен в ГосРеестр
|
Да |
|
Тип прибора
|
Настольный |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
5 Гвыб/c |
|
Диагональ дисплея, дюйм
|
8,4" |
|
Дисплей (отображение данных)
|
LCD |
|
Интерфейс
|
USB, VGA |
|
Питание
|
100-240 В |
|
Разрешение дисплея
|
1024 x 768 |
|
Гарантия, (мес)
|
12 |
