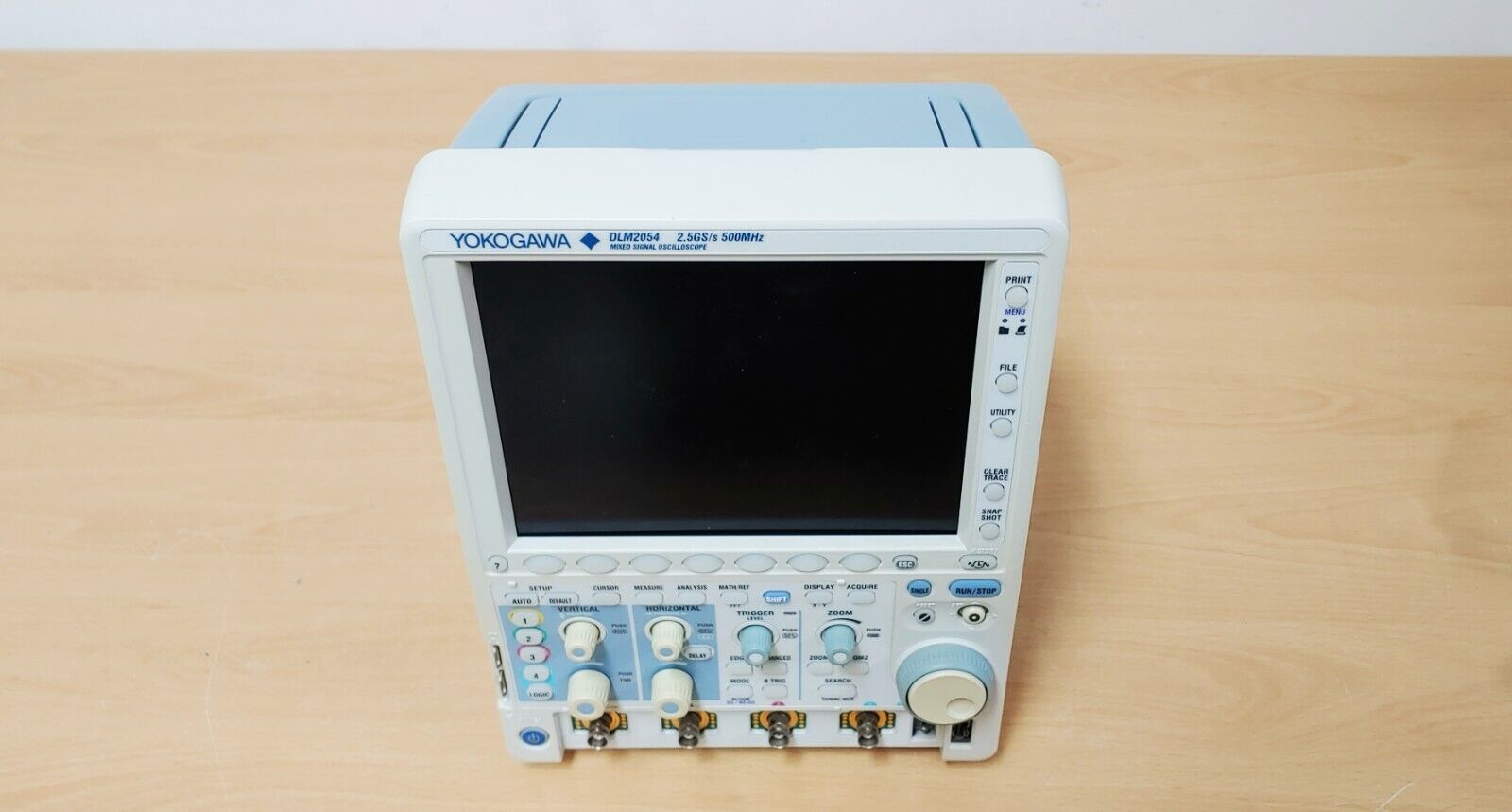

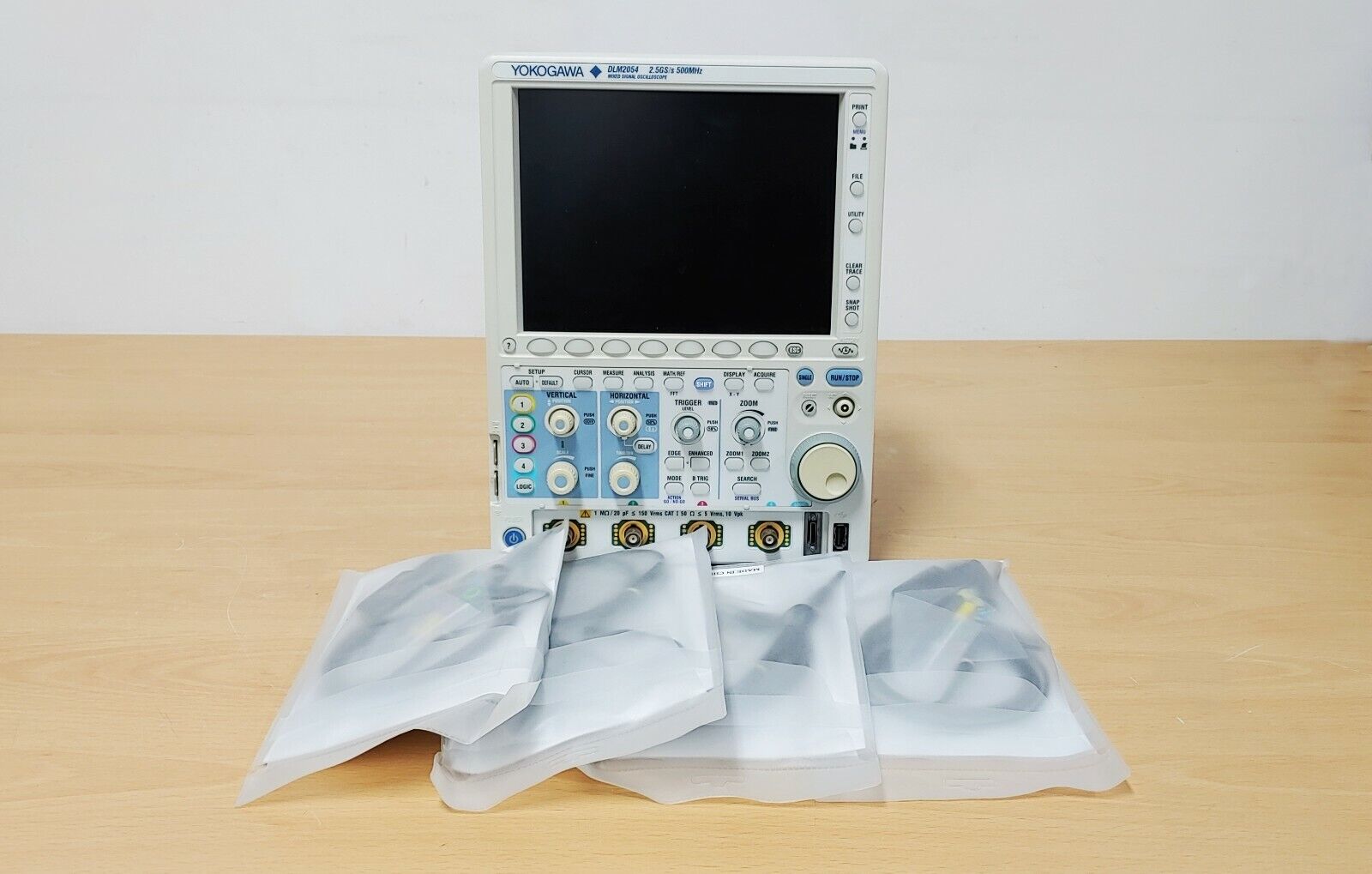

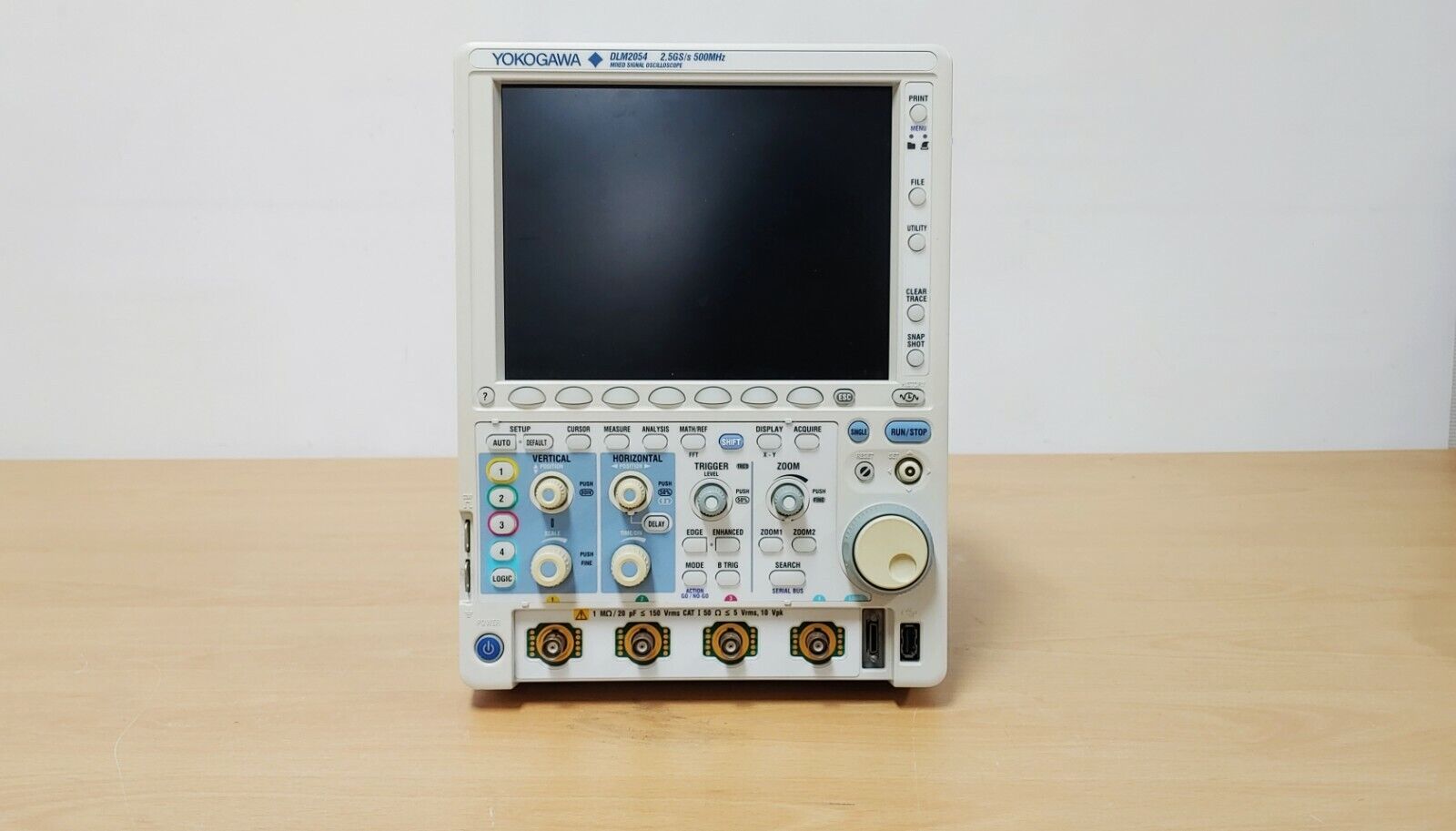

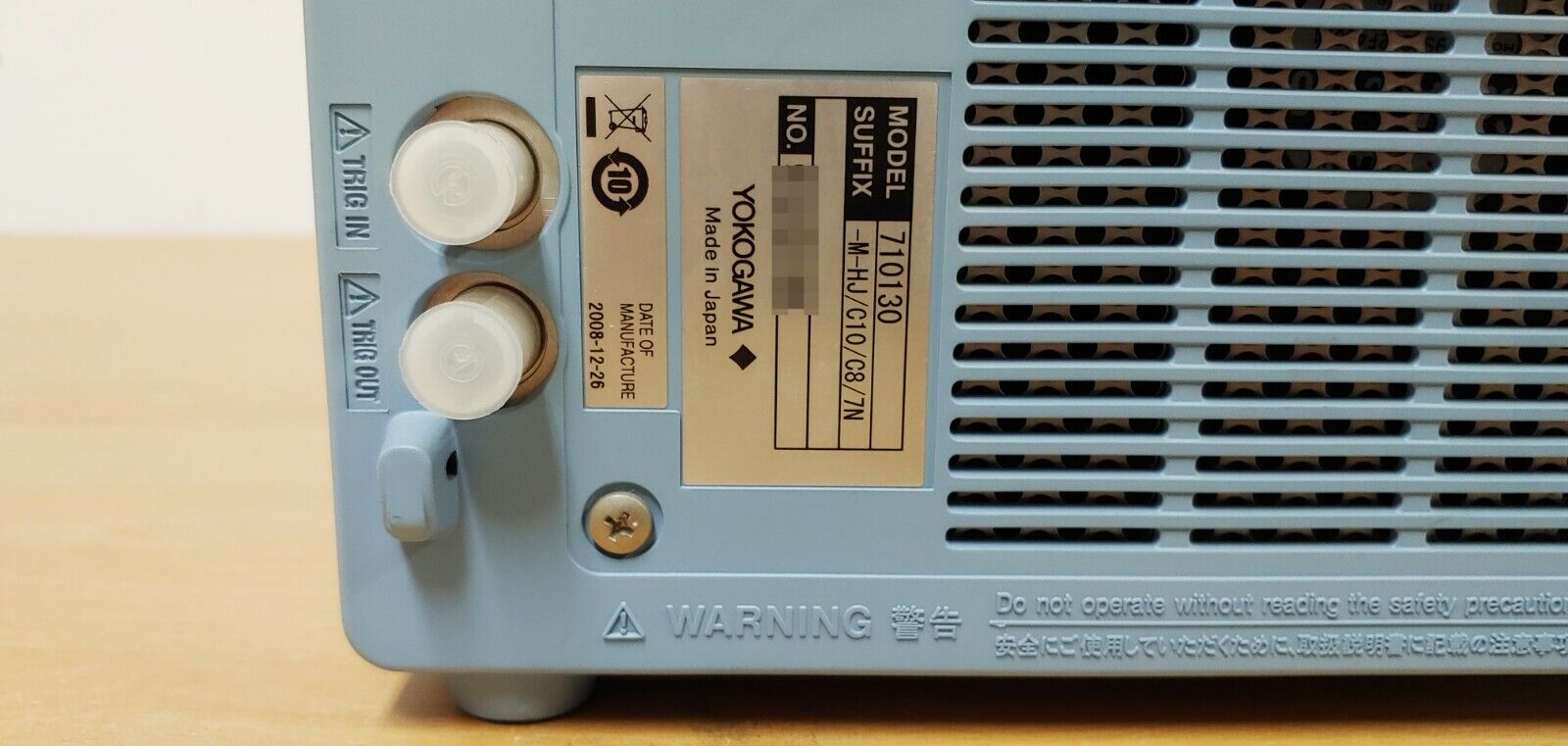

Осциллограф смешанных сигналов Yokogawa DLM2054
Осциллограф смешанных сигналов Yokogawa DLM2054 представляет собой многофункциональный измерительный прибор, сочетающий в себе возможности традиционного цифрового осциллографа и логического анализатора. Он предназначен для исследования формы и параметров электрических сигналов, а также их временной и амплитудной характеристик в аналоговой и цифровой форме. Модель оснащена четырьмя аналоговыми входами, из которых один может быть заменён на цифровой, что обеспечивает режим 3+1 для гибкой настройки конфигурации в зависимости от задачи.
В основе работы DLM2054 лежит технология высокоскоростного аналого-цифрового преобразования с цифровой обработкой данных, благодаря чему обеспечивается высокая точность измерений и стабильная визуализация сигнала на встроенном цветном ЖК-дисплее. Максимальная частота дискретизации составляет 2,5 ГГц при использовании режима чередования, что позволяет фиксировать сигналы с высокой временной точностью. Глубина записи достигает 1,25 мегасемплов на канал в базовой конфигурации и может быть увеличена до 62,5 мегасемплов при использовании опций. Разрешение аналого-цифрового преобразования достигает 12 бит в режиме высокого разрешения.
Прибор предоставляет возможности для математической обработки сигналов, быстрого преобразования Фурье, логических операций и статистики измерений. Все каналы работают независимо, с возможностью применения различных коэффициентов вертикального отклонения от 2 мВ/деления до 10 В/деления на входе с сопротивлением 1 МОм, и до 500 мВ/деления на входе 50 Ом. Полоса пропускания для модели DLM2054 составляет не менее 500 МГц, а пределы измерения напряжения постоянного тока определяются с высокой точностью, с учётом внесённого смещения.

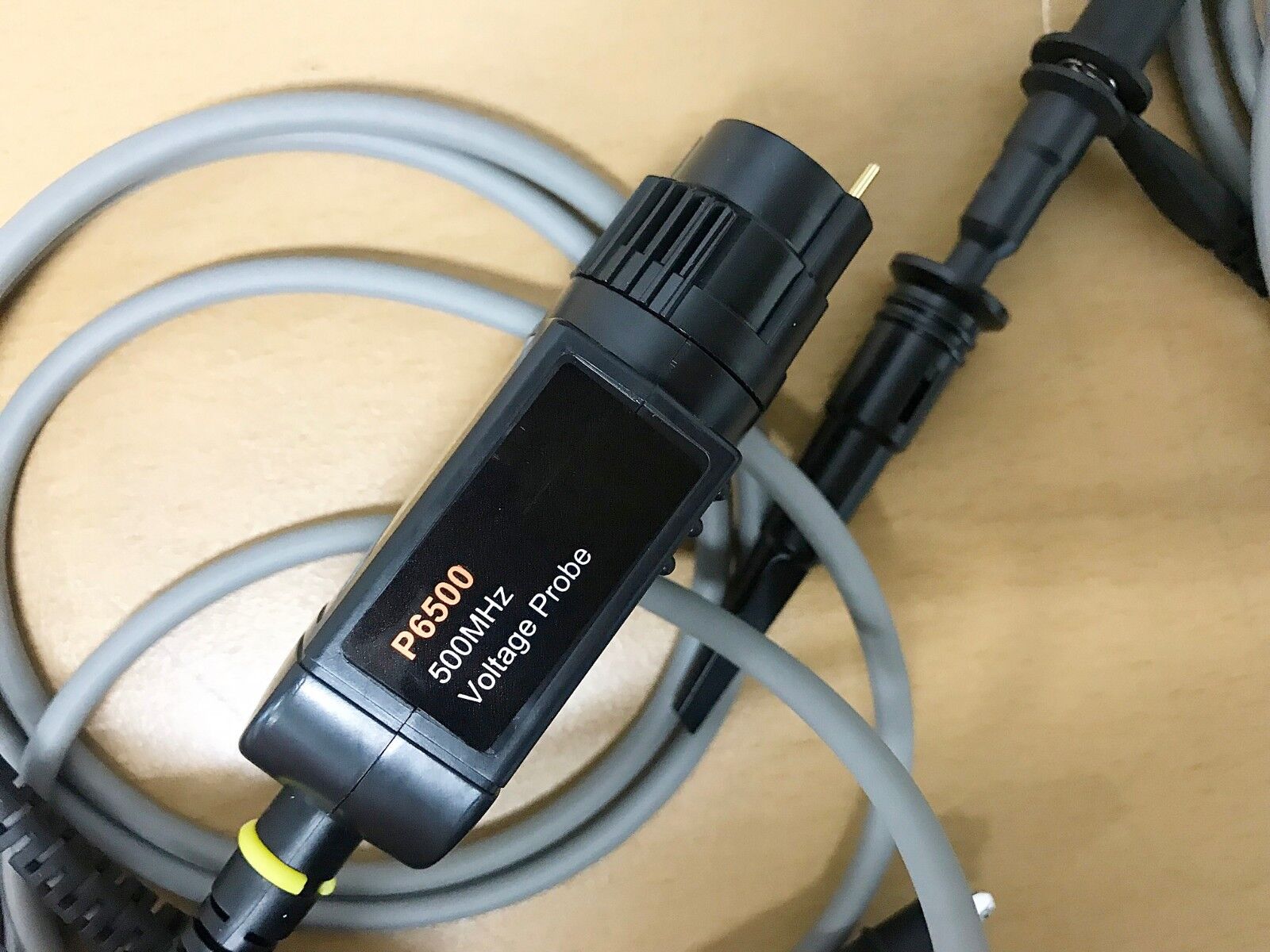

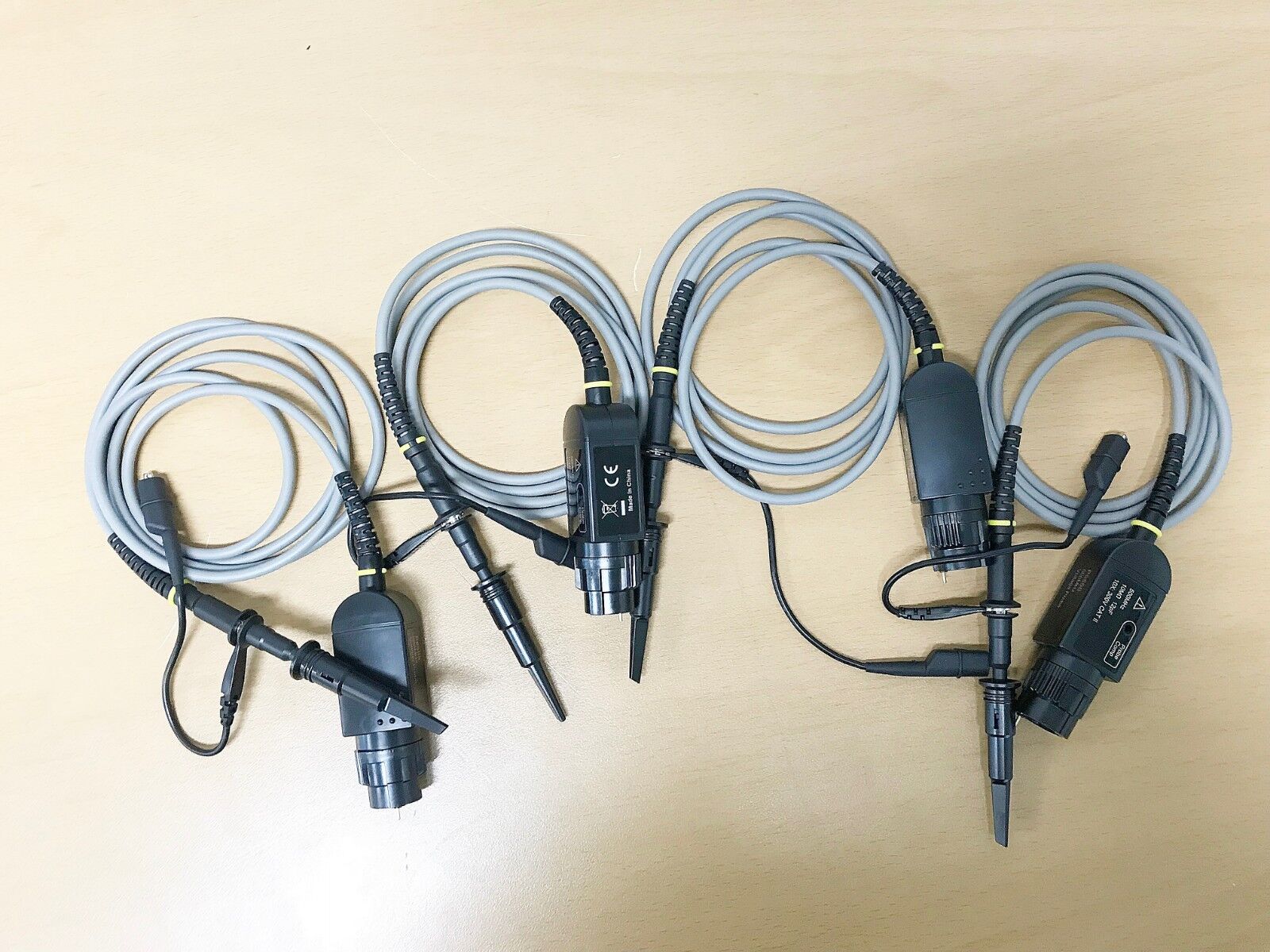

Встроенный цифровой логический анализатор использует сменные пробники, поддерживая до восьми цифровых каналов и обеспечивая частоту дискретизации 1,25 ГГц. Пороговые уровни срабатывания и диапазон входного напряжения можно точно настраивать, адаптируя систему под различные логические уровни.

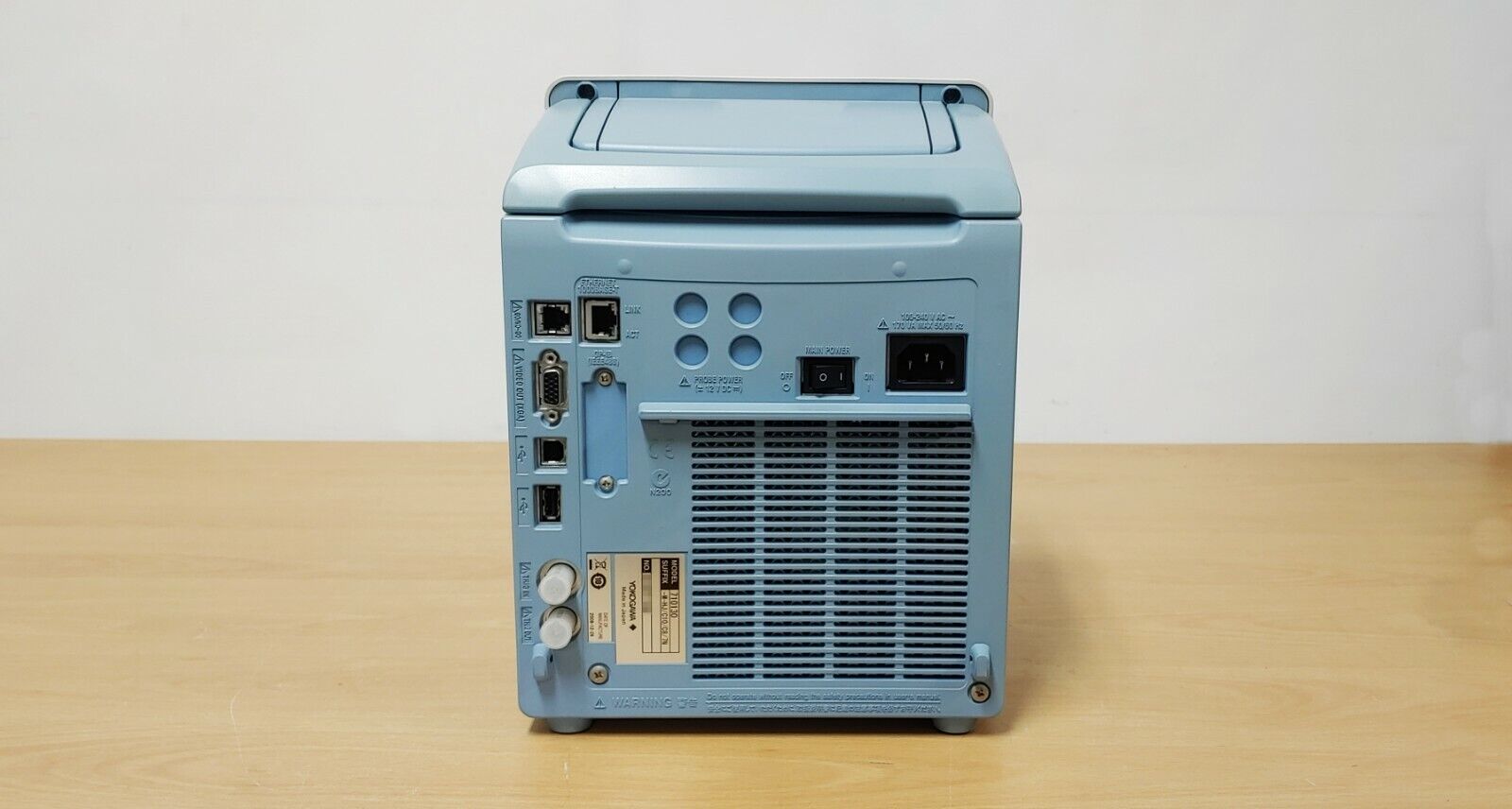

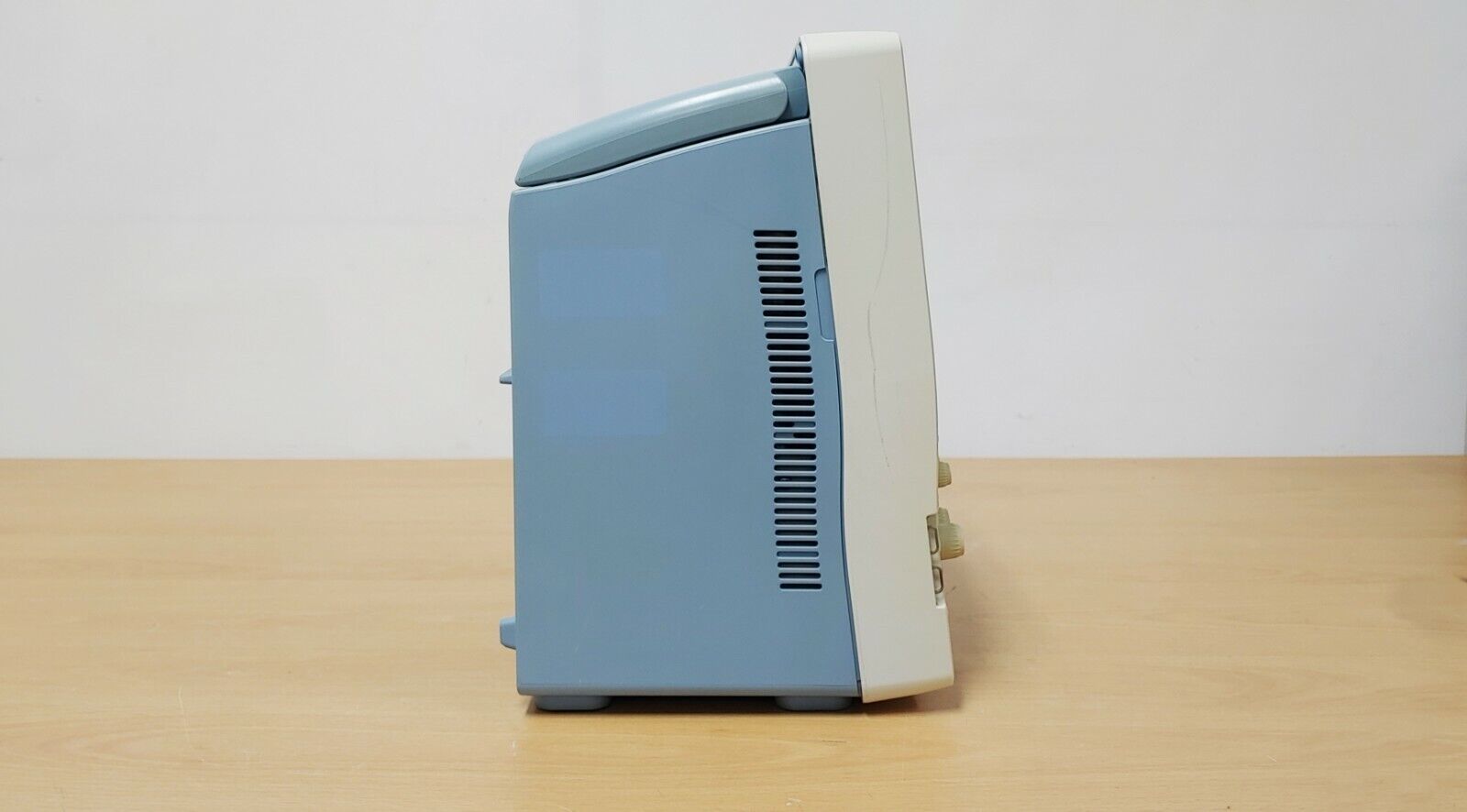

Устройство имеет развитые коммуникационные возможности: USB-порты на передней и задней панели, интерфейсы Ethernet, SVGA, GPIB и вход внешней синхронизации. Конструкция выполнена в моноблочном корпусе с ручкой для переноски, что делает прибор удобным как для стационарного, так и для полевого применения. Надёжность устройства подтверждена метрологической сертификацией и встроенными функциями самопроверки и автокалибровки.
Осциллограф Yokogawa DLM2054 представляет собой профессиональный инструмент для инженеров, которым необходим точный, гибкий и многофункциональный прибор для анализа аналоговых и цифровых сигналов в реальном времени.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
2,5 Гвыб/c |
|
Интерфейсы
|
USB, VGA |
| Параметр | Значение |
| Количество входных каналов | |
| для DLM2022, DLM2032, DLM2052 | 2 |
| для DLM2024, DLM2034, DLM2054 | 4 или 3 + 8-битный логический вход |
| Режимы связи входного усилителя |
Закрытый вход 1 МОм Открытый вход 1 МОм Открытый вход 50 Ом Закороченный вход |
| Входное сопротивление при непосредственном входе |
±0,01 МОм ± 0,5 Ом |
| по входу пробника 10:1 | 10,0 ±0,2 МОм |
| Диапазон установки коэффициента отклонения, Коткл В/дсл: | |
| для входа 1 МОм | 0,002 -10 |
| для входа 50 Ом | 0,002-0,5 |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В |
±(1,5 10'2-8 Коткл + ДОсм), где: AUcm - погрешность установки напряжения смещения |
| Диапазон установки напряжения смещения, Ucm> В: | |
| для коэффициентов отклонения 2 мВ/дел - 50 м В/дсл | ±1 |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 1 МОм | ±10 |
| для коэффициентов отклонения 1 В/дел - 10 В/дел и входа 1 МОм | ±100 |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел и входа 50 Ом | ±5 |
| Пределы допускаемой абсолютной погрешности установки напряжения смещения, AUcm, В: | |
| для коэффициентов отклонения 2 мВ/дел - 50 мВ/дел | ±(10'2Ucm + 0,2 мВ) |
| для коэффициентов отклонения 100 мВ/дел - 500 мВ/дел | ±(10'4JCm + 2mB) |
| для коэффициентов отклонения 1 В/дел - 10 В/дсл | ±{10 " Ucm + 20 мВ) |
| Пределы допускаемой относительиой пш-решиости деления напряжения пробником 1:10, % | ±2 |
| Максимальное допустимое значение входного напряжения, В: | |
| эффективное значение для входа 1 МОм | 150 |
| эффективное значение для входа 50 Ом | 5 |
| пиковое значение для входа 50 Ом | 10 |
| пиковое значение по входу пробников 1:10 в диапазоне частот до 1 МГц | 600 |
| Полоса пропускания (по уровню минус 3 дБ), МГц: | |
|
для коэффициентов отклонения 100 мВ/дел - 100 В/дел с пробником 1:10; для коэффициентов отклонения 10 мВ/дел - 500 мВ/дел и входа 50 Ом: |
|
| для DLM2022, DLM2024 | 0-200 |
| для DLM2032, DLM2034 | 0-350 |
| для DLM2052, DLM2054 | 0-500 |
|
для коэффициентов отклонения 20 мВ/дел, 50 мВ/дел с пробником 1:10; для коэффициентов отклонения 2 мВ/дел, 5 мВ/дел и входа 50 Ом: |
|
| для DLM2022, DLM2024 | 0-150 |
| для DLM2032, DLM2034 | 0-300 |
| для DLM2052, DLM2054 | 0-400 |
| Нижний предел полосы пропускания при закрытом входе, Гц, не более | |
| для непосредственного входа | 10 |
| при использовании пробника 10:1 | 1 |
| Сдвиг фазы между каналами при одинаковых условиях, нс, не более | 1 |
|
Максимальная частота выборки в реальном масштабе времени F> Гвыб/с: (Значения, заключенные в скобки, относятся к режиму с высоким разрешением) |
|
| для включенного режима чередования | 2,5(1,25) |
| для выключенного режима чередования | 1,25 (0,625) |
| для режима повторяющейся выборки | 125 |
| для режима выборки с интерполяцией | 125 |
| Диапазон установки коэффициентов развертки, с/дел | 1 10^-500 |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с |
±(2-10'5-Т + 50 пс + 1/FB), где: Т - измеряемый временной интервал |
| Диапазон установки уровня синхронизации (U3): | |
| для внутренней синхронизации | ±4 деления |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | ±2 В |
| для DLM2022, DLM2032, DLM2052 | ±1 В; ±10 В |
| Разрешение установки уровня синхронизации: | |
| для внутренней синхронизации | 0,01 деление |
| для внутренней синхронизации при запуске от телевизионогосигнала | 0,1 деление |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | 5 мВ |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | 5 мВ |
| в диапазоне ±10 В | 50 мВ |
| Пределы допускаемой абсолютной погрешности установки уровня синхронизации | |
| для внутренней синхронизации | ±(0,1-U3 + 0,2 деления) |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | ±(0,l-U3 + 50 мВ) |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | ±(0,1-U3 + 50 мВ) |
| в диапазоне ±10 В | ±(0,1-U3 + 500 мВ) |
| Минимальный уровень сигнала синхронизации | |
| для внутренней синхронизации | 1,3 дел |
| для внешней синхронизации: | |
| для DLM2024, DLM2034, DLM2054 | 100 мВ |
| для DLM2022, DLM2032, DLM2052: | |
| в диапазоне ±1 В | 100 мВ |
| в диапазоне ±10 В | 1 дел |
| Максимальное допустимое суммарное значение постоянного и пикового значения переменного напряжения на входе синхронизации, В | ±40 |
| Максимальное допустимое значение действующего значения переменного напряжения на входе синхронизации, В | 28 |
| Диапазон установки задержки сигнала синхронизации (Тзс) | минус (длительность после запуска) - 110 с |
| Пределы допускаемой абсолютной погрешности установки задержки сигнала синхронизации, с | ±(510'3Тзс+2нс) |
| Используемые логические пробники | 701980, 701981,701988, 701989 |
| Количество входов логических пробников | 8 |
| Диапазон установки порогового уровня (Unop), В: | |
| для пробников 701980, 701988 | +40 |
| для пробников 701981 | ±10 |
| для пробников 701989 | ±6 |
| Разрешение установки порогового уровня В: | |
| для пробников 701980, 701981 | 0,1 |
| для пробников 701988, 701989 | 0,05 |
| Пределы допускаемой абсолютной погрешности установки порогового уровня, В | ±(3-10-2-Unop + 0,l В) |
| Диапазон входных напряжений, В: | |
| для пробников 701980, 701988 | ±40 |
| для пробников 701981 | ±10 |
| для пробников 701989 | Unop ± 6 |
| Максимальное допускаемое суммарное значение входного постоянного и пикового переменного напряжения, В: | |
| для пробников 701980, 701981,701989 | ±40 |
| для пробников 701988 | ±42 |
| Минимальное значение входного напряжения, мВ: | |
| для пробников 701980, 701981, 701988 | 250 |
| для пробников 701989 | 150 |
| Максимальная частота переключения, МГц | |
| для пробников 701980, 701988 | 100 |
| для пробников 701981,701989 | 250 |
| Минимальная длительность импульса, нс | |
| для пробников 701980, 701988 | 5 |
| для пробников 701981, 701989 | 2 |
| Входное сопротивление, МОм | |
| для пробников 701980, 701988 | 1 |
| для пробников 701981 | 0,01 |
| для пробников 701989 | 0,1 |
| Размер экрана дисплея, мм | 171,3x128,5 |
| Время установления рабочего режима, мин, нс более | 30 |
| Габаритные размеры, мм, не более | 226x300x213 |
| Масса, кг, не более | 4,3 |
| Потребляемая мощность, В • А, не более | 170 |
