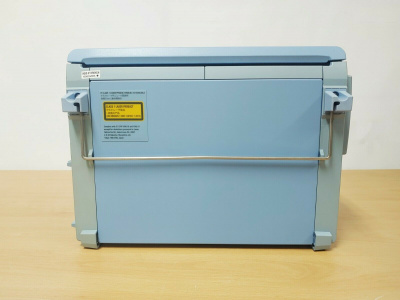

Осциллограф-регистратор Yokogawa DL850E
- DL850E: до 8 слотов, до 128 каналов (16 каналов/слот), поддержка CAN/LIN, универсальные измерения.
Осциллографы-регистраторы Yokogawa DL850E и DL850EV представляют собой многофункциональные измерительные системы, предназначенные для высокоточного захвата, анализа и долговременной регистрации электрических и физических сигналов. Эти приборы сочетают в себе возможности осциллографа и регистратора, обеспечивая захват переходных процессов и событий длительностью до 200 суток. Благодаря высокой скорости выборки и надёжной изоляции по каналам устройства подходят для работы в задачах разработки, испытаний и технического контроля в энергетике, промышленной автоматике и транспорте.
Модель DL850E предоставляет до восьми входных слотов, которые могут быть укомплектованы различными сменными модулями, включая каналы для напряжения, тока, температуры, логических сигналов и шин передачи данных. Каждый слот поддерживает до 16 каналов, максимальное число каналов в системе — 128. Благодаря этому прибор можно адаптировать под конкретные задачи — от измерения аналоговых сигналов до декодирования CAN или LIN протоколов. Особенностью DL850E является возможность мониторинга CAN-шины и отображения трендов изменения сигналов в реальном времени.
Модель DL850EV отличается расширенным масштабом каналов: каждый слот поддерживает до 120 логических каналов, что позволяет использовать до 336 каналов в общей конфигурации. Это делает DL850EV особенно эффективным при анализе сложных многосигнальных систем, таких как системы управления электроприводами или комплексные устройства сбора данных в промышленности. Обе модели поддерживают непрерывную запись на жёсткий диск с частотой выборки 100 кВыб/с на 16 каналах одновременно, а также оснащены системой обнаружения переходных процессов на высокой скорости.
Осциллографы-регистраторы обладают большим объёмом памяти, обеспечивающей длительное сохранение сигналов: от 250 миллионов точек в базовой комплектации до 2 миллиардов на один канал при активации опций /M1 и /M2. Все захваченные данные можно просматривать с использованием двойных масштабируемых окон, что упрощает сравнение различных фрагментов сигнала. Также реализована функция вызова прошедших сигналов и возможность синхронизации нескольких приборов в составе измерительных стендов. Аппаратная платформа позволяет выполнять расчёты параметров мощности, включая активную и реактивную мощность, коэффициент мощности и гармоники, прямо в процессе регистрации.
Устройства поддерживают синхронизацию по GPS и IRIG, оснащены веб-сервером, возможностью удалённого управления, сохранением снимков экрана и формированием отчётов. Интерфейс прибора адаптирован для разных языков, включая русский, а также может быть дополнен внешним ПО для интеграции в корпоративные системы.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
128 |
|
Полоса пропускания
|
20 МГц |
|
Частота дискретизации
|
100 Мвыб/c |
|
Интерфейсы
|
USB, LAN |
| Параметр | DL850E | DL850EV | |
| Количество слотов | Максимум 8 каналов | ||
| Каналы входа | 16 каналов / слот | 120 каналов / слот | |
| Максимум 128 каналов | Максимум 336 каналов | ||
| Максимальная длина записи | Стандартно | 250 млн точек (1 канал); 10 млн точек / канал | |
| Опция / M1 | 1 млрд точек (1 канал); 50 млрд точек / канал | ||
| Опция / M2 | 2 млрд точек (1 канал); 100 млрд точек / канал | ||
| Диапазон установки коэффициентов развёртки | 1 мкс/дел - 3 суток/дел | 1 мкс/дел - 20 суток/дел | |
| Пределы допускаемой относительной погрешности коэффициентов развёртки, % | ± 0,005 | ||
| Диапазон частот внешней синхронизации, МГц | 0-9,5 | ||
| Минимальная длительность импульса внешней синхронизации, нс | 50 | ||
| Частота сигнала компенсации пробников на выходе СОМР, Гц | 1000 ± 5 | ||
| Амплитуда сигнала компенсации пробников на выходе СОМР, В | 1,00±0,05 | ||
| Напряжение питания пробников (опция /Р4), В |
12,0 ± 0,5 минус (12,0 ± 0,5) |
||
| Значения сопротивления входа интерфейса IRIG, Ом |
50 ± 5 5000 ± 500 |
||
| Размер экрана дисплея, мм, не менее | 210,4 x 157,8 | ||
| Время установления рабочего режима, мин, не более | 30 | ||
| Габаритные размеры (длинахширинахвысота), мм, не более | 355 x 180 x 259 | ||
| Масса, кг, не более | 6,5 | ||
| Потребляемая мошность, В А, не более | 200 | ||
