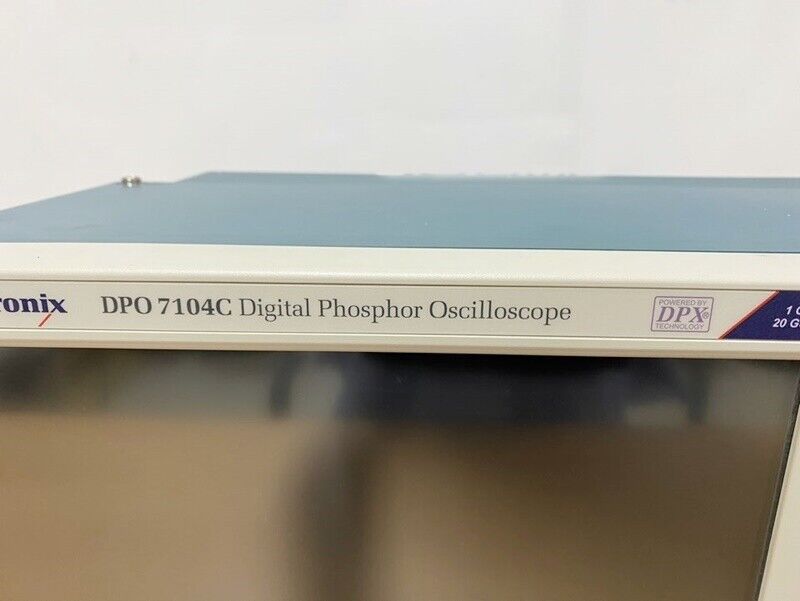

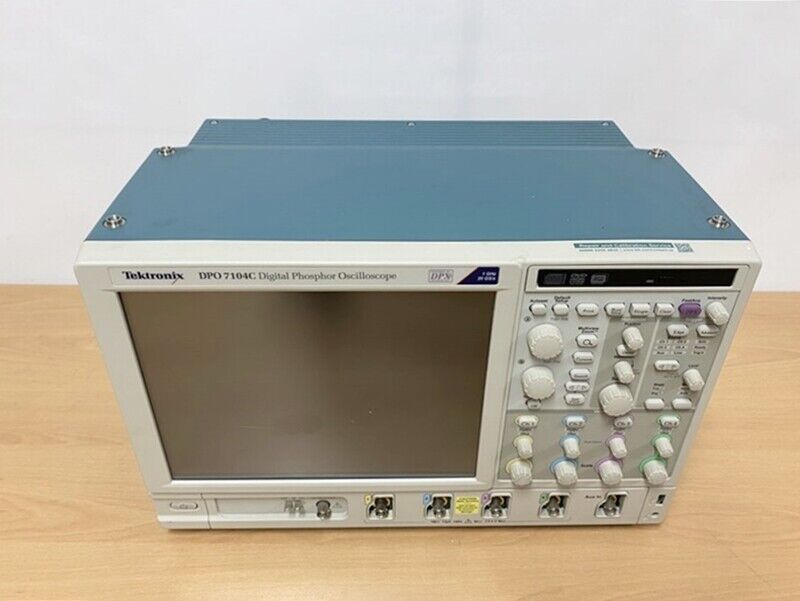

Цифровой осциллограф Tektronix DPO7104C
DPO7104 — 1 ГГц, 5 или 10 Гвыб/с на всех каналах, до 40 Гвыб/с на одном
Осциллографы серий DPO7000 и DSA/DPO70000 от Tektronix предназначены для высокоточной регистрации, анализа и отладки высокоскоростных сигналов. Эти приборы обеспечивают широкую полосу пропускания, высокую частоту дискретизации, большую длину записи и точные средства синхронизации.
Все модели оснащены четырьмя аналоговыми входами, поддерживают расширенные режимы запуска, включая запуск по фронту, логике, импульсам, с возможностью фильтрации и временных задержек. Присутствуют мощные средства математической обработки, автоматические измерения, спектральный анализ, гистограммы и функции анализа глазковой диаграммы.
Большой цветной дисплей XGA с диагональю 12,1 дюйма позволяет удобно наблюдать несколько сигналов одновременно, а опция MultiView Zoom даёт возможность анализировать до четырёх участков осциллограммы одновременно.
Отдельным преимуществом является функция FastAcq, обеспечивающая высокую скорость захвата сигнала и визуализацию редких аномалий. Благодаря поддержке фильтров цифровой обработки и расширения полосы, достигается точная и стабильная передача сигнала при высокой частоте. Осциллографы полностью программируемы и оснащены интерфейсами GPIB, LAN, USB, а также могут работать в операционной системе Windows с возможностью установки дополнительного ПО.
Модели DSA имеют программные опции для глубокой верификации и анализа, тогда как DPO ориентированы на быструю диагностику и визуализацию сигналов. Различия между ними также выражаются в полосе пропускания, максимальной длине записи и частоте дискретизации.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Интерфейсы
|
USB, LAN, GPIB, DVI-I |
| Параметр | Значения |
| Количество каналов | 4 |
| Полоса пропускания | 1 ГГц |
| Частота дискретизации | 20 ГГц |
| Объем памяти | 10 Мб на канал |
| Синхронизация | по фронту, по длительности импульса, по видеосигналу, по условиям последовательных шин, по глитчу, по вырожденному импульсу, по состоянию, по нарушению времени становления/удержания, по окну, задержка, авто, ждущий, однократный |
| Режимы работы | выборка, усреднение, пиковый детектор, БПФ, автоизмерения, курсорные измерения |
| Встроенный прибор | анализатор БПФ |
| Дисплей | 12,1 дюйма, цветной, сенсорный, XGA 1240×768 пикселей |
| Интерфейсы | USB, RS-232, GPIB, VGA, Ethernet |
|
Габаритные размеры - настольный - стоечный |
292х451х265 мм 323х479х231,75 мм |
|
Масса - настольный - стоечный |
15 кг 17,4 кг |
