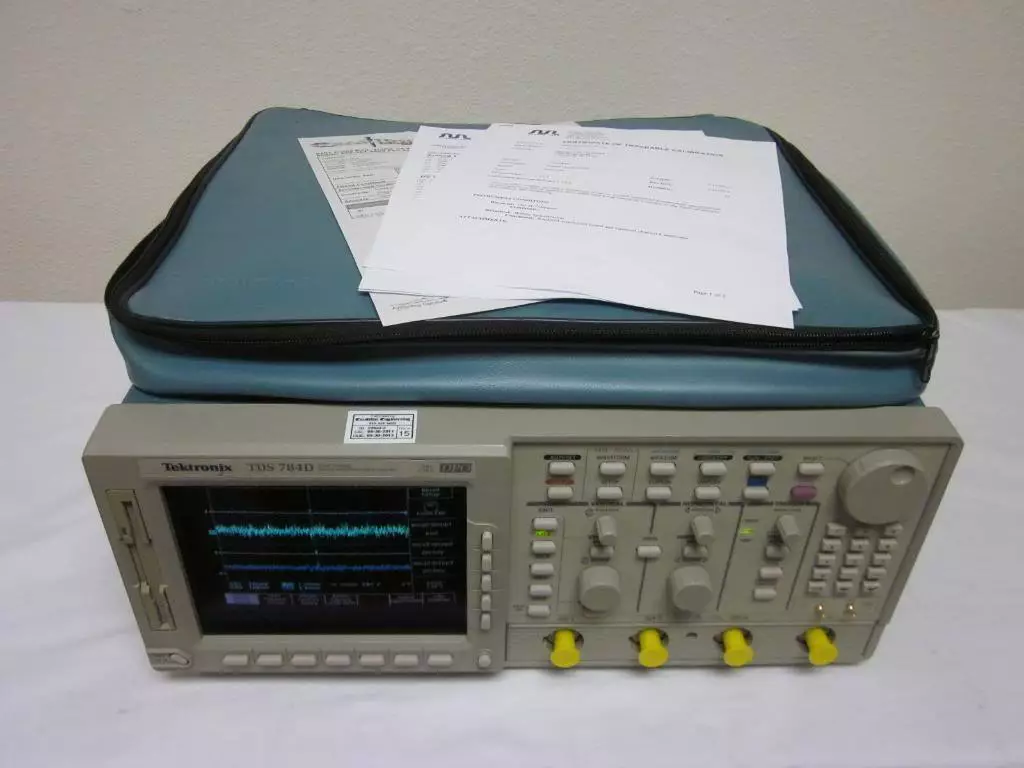

Осциллограф Tektronix TDS784D — это четырёхканальный прибор с полосой пропускания 1 ГГц, частотой дискретизации 4 Гс и памятью 8M.

Подробнее

718 408 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф Tektronix TDS784D представляет собой четырёхканальный высокоскоростной цифровой прибор, предназначенный для точного анализа сигналов в широком диапазоне применений. Он активно используется в радиотехнической отрасли, научно-исследовательских лабораториях и прикладной инженерии, а также входит в Госреестр средств измерений, что позволяет его официальное использование в сферах, где требуется лицензированная измерительная техника.

Устройство обеспечивает полосу пропускания до 1 ГГц и реализует частоту дискретизации до 4 Гвыб/с при работе с одним каналом, 2 Гвыб/с при использовании двух каналов и 1 Гвыб/с при работе с тремя или четырьмя каналами одновременно. Дополнительно предусмотрена эквивалентная частота выборки до 250 Гвыб/с, что расширяет возможности анализа периодических сигналов. Благодаря глубокой памяти — до 8 миллионов точек — осциллограф способен регистрировать длительные сигналы с высоким временным разрешением, а диапазон временной базы от 200 пс до 10 секунд на деление позволяет точно адаптироваться под различные задачи.

Цветной дисплей NuColor™ обеспечивает высококонтрастное отображение осциллограмм и параметров измерений, а высокая точность временной базы с погрешностью ±25 ppm гарантирует стабильность результатов даже на длительных временных интервалах. Погрешность измерения временных интервалов Delta минимальна и зависит от частоты дискретизации, а триггерный джиттер составляет всего 7 пс, что особенно важно при анализе высокоскоростных переходных процессов.

Осциллограф отличается минимальной задержкой между каналами — не более 50 пс, при условии одинакового масштаба по вертикали и типа связи, что критично для измерений синхронных многоканальных сигналов. Гибкие настройки триггера позволяют точно зафиксировать нужные участки сигнала с возможностью выбора позиции от начала до конца захвата. Простота управления, высокая скорость измерений и надёжность конструкции делают Tektronix TDS784D универсальным решением для профессионального применения в различных сферах электронной диагностики и разработки.

Характеристики

Тип	Осциллограф
Количество каналов	4
Полоса пропускания	1 ГГц
Частота дискретизации	4 Гвыб/c
Интерфейсы	GPIB

Характеристики

Пропускная способность	1 ГГц
Входные каналы	4
Максимальная частота выборки в реальном времени	1 Канал 4 GS / s, 2 канала 2 GS / s, 3-4 канала 1 GS / s
Эквивалентная частота выборки	250 GS / s max
Максимальная длина записи	1 канал 50 К (выбор 1M: 500 K, выбор 2M: 8 M), 2 канала 50 K (выбор 1M: 250 K, выбор 2M: 4 M), 3-4 канала 50 K (выбор 1M : 130 К, Опт 2М: 2 М)
Макс. Частота выборки	2 мс
Дисплей	Дисплей NuColor ™
Диапазон временной базы	От 200 пс до 10 с / дел
Точность временной базы	± 25 ppm (в течение любого интервала ≥1 мс)
Точность измерения времени Delta	± (0,15 / частота дискретизации) + (25 ppm x [чтение])
Триггерный джиттер	7 пс (типичный)
Позиция триггера	От 0% до 100% от любой записи
Задержка между каналами	≤50 пс (любые 2 канала с равным V / div и связью)
