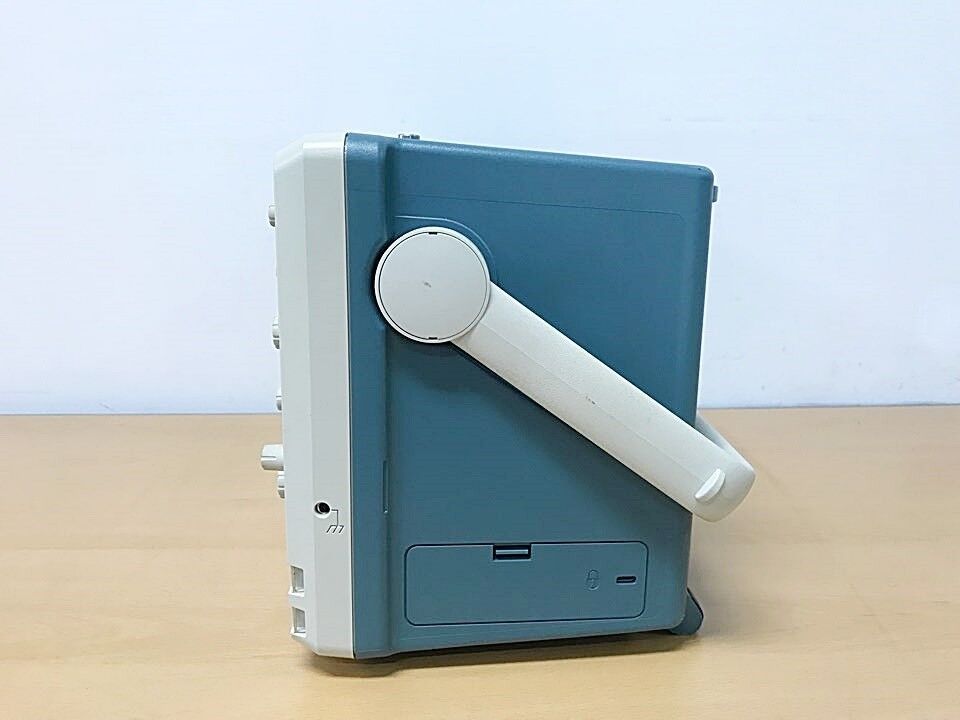

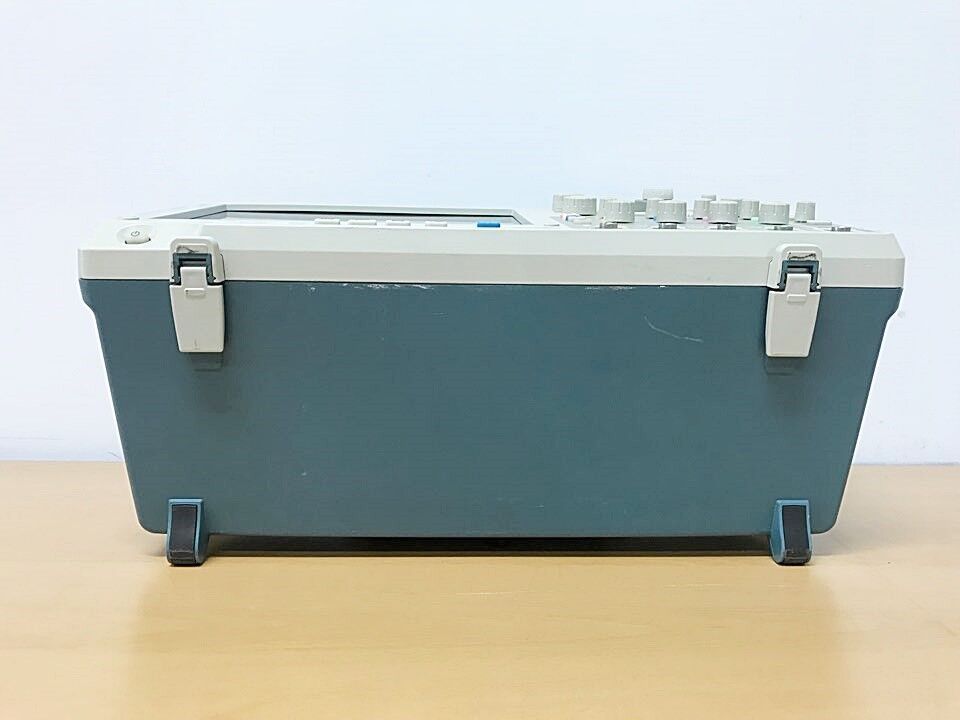

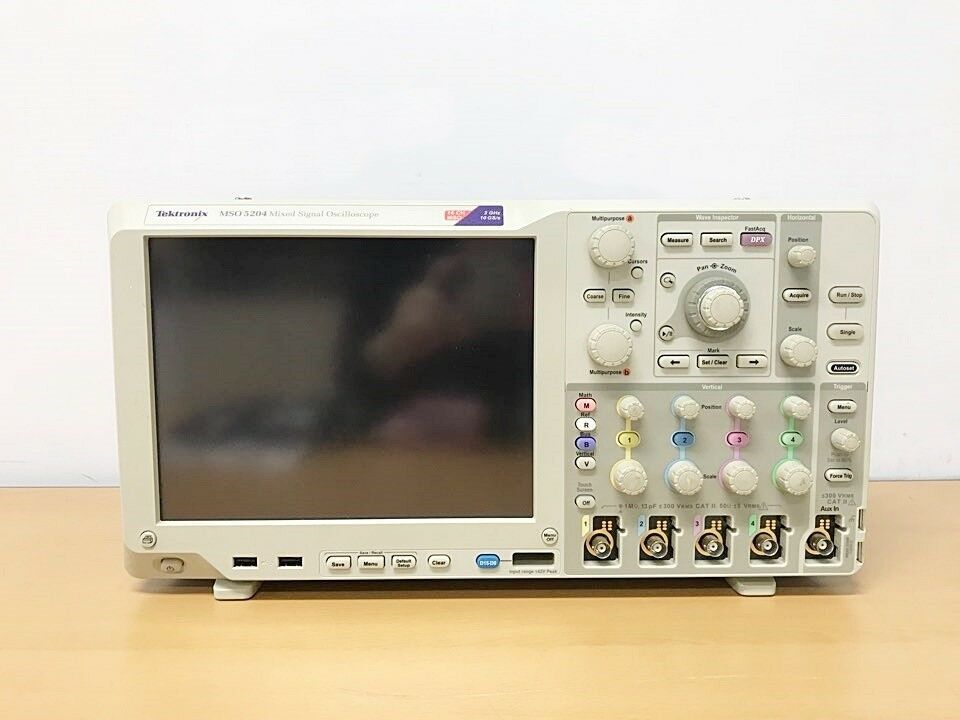

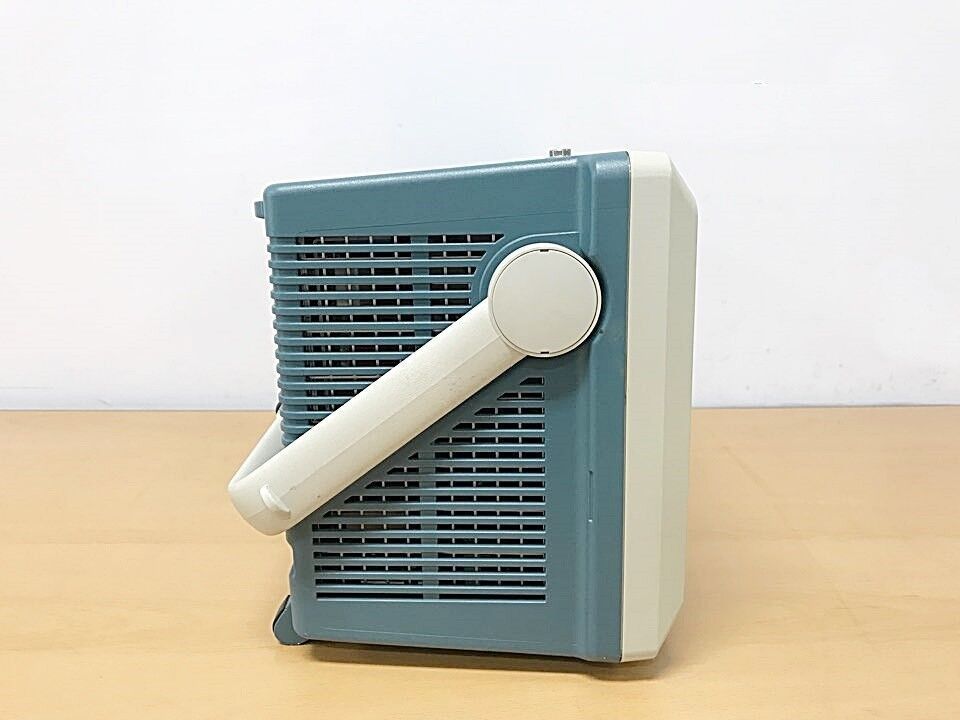

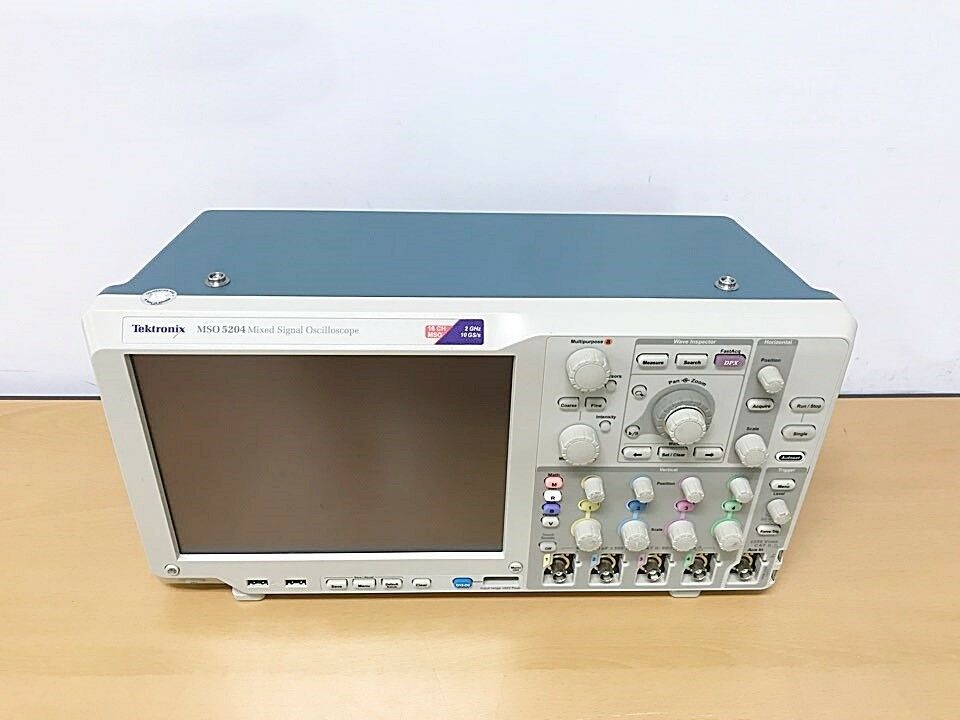

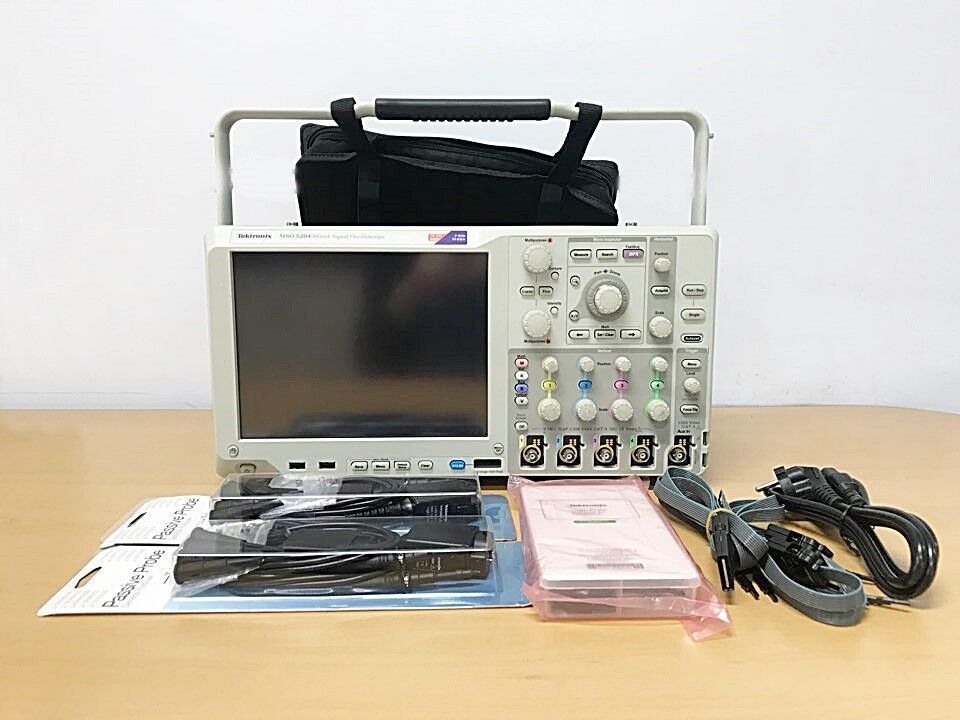

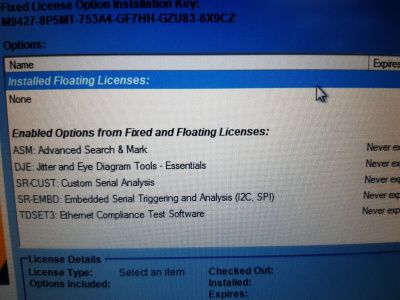

Осциллограф Tektronix MSO5204
- MSO5204 — 2000 МГц, 4 аналоговых и 16 цифровых каналов
Осциллографы серий DPO5000 и MSO5000 от Tektronix предназначены для анализа электрических сигналов в реальном времени с высокой точностью и скоростью обработки. Эти приборы сочетают в себе четыре аналоговых канала, мощную архитектуру на базе процессора Intel Core 2 Duo и операционную систему Windows 7 x64, что обеспечивает широкие вычислительные и интерфейсные возможности. Принцип действия основан на высокоскоростном аналого-цифровом преобразовании, а также аппаратной и программной фильтрации и обработке сигналов. Встроенные алгоритмы позволяют проводить математические и статистические измерения, выполнять быстрое преобразование Фурье и анализ в частотной области.
Память осциллографов составляет 12,5 Мбайт на канал в стандартной конфигурации. Максимальная частота дискретизации достигает 10 Гвыб/с при использовании до двух каналов одновременно и 5 Гвыб/с при активных четырёх каналах. Устройства позволяют измерять сигналы с полосой пропускания от 350 МГц до 2 ГГц, в зависимости от модели, и имеют входное сопротивление 50 Ом или 1 МОм. Допустимый диапазон вертикального масштабирования варьируется от 1 мВ/дел до 10 В/дел.

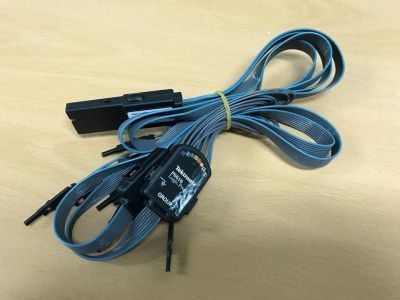

Модели MSO дополнительно оснащены 16 цифровыми каналами для анализа логических сигналов, с возможностью задания порога срабатывания от –40 до +40 В. Устройства позволяют выполнять точные измерения благодаря низким погрешностям, как по входному сопротивлению, так и по установке коэффициента отклонения и напряжения смещения.

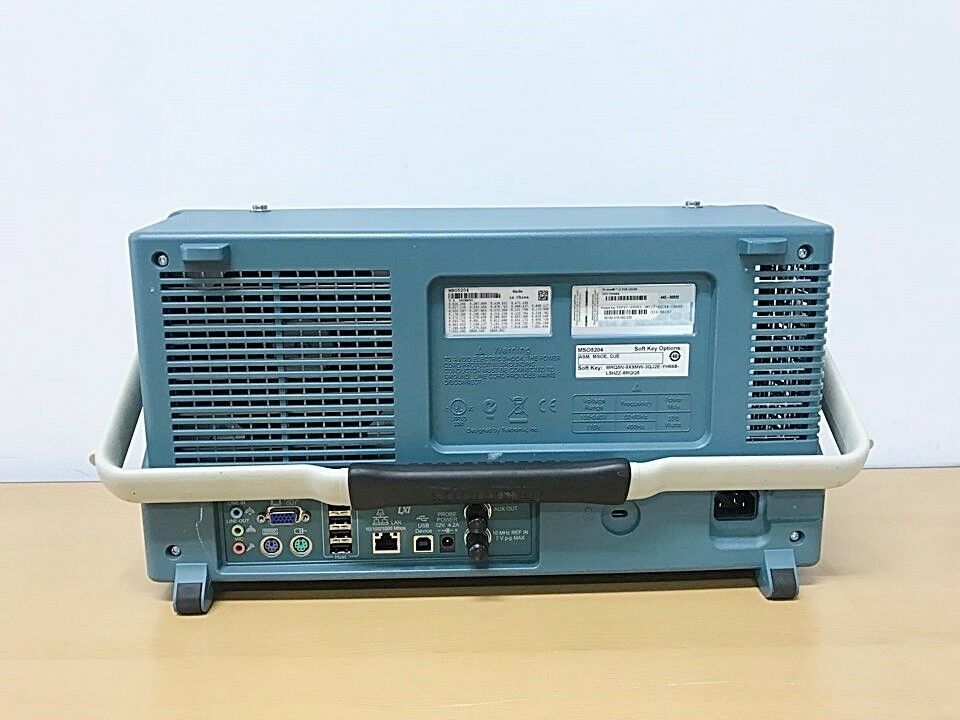

Пользователь имеет доступ ко всем функциям как вручную, так и дистанционно через интерфейсы LAN, USB и PS/2. Все осциллографы поддерживают автоматическую самодиагностику, функции документирования и интеграцию в автоматизированные системы измерений.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
2 ГГц |
|
Частота дискретизации
|
10 Гвыб/c |
|
Интерфейсы
|
USB, LAN, VGA |
| Полоса пропускания | 200 МГц |
| Максимальная частота дискретизации | 8 Гвыб/сек - один канал (4 Гвыб/сек - два канала; 2 Гвыб/сек - все каналы) |
| Количество каналов | 4 аналоговых |
| Макс. скорость захвата осциллограмм | ≥ 500000 осц./сек |
| Режим регистрации | обычный пиковый детектор: 500 пс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи | 100 Мб (50 Мб - два канала; 25 Мб - все каналы) 200 Мб (100 Мб -два канала; 50 Мб - все каналы) |
| Вертикальная система | |
| Связь по входу | постоянный ток, переменный ток, земля |
| Входной импеданс | 1 MОм ±1% / 17 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 1,75 нс |
| Учет ослабления пробников | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X,10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик; переходное перенапряжение 1600 Впик |
| Вертикальное разрешение | 8 бит |
| Вертикальное отклонение | 500 мкВ / дел - 10 В / делА |
| Диапазон смещения | ±1 В (500 мкВ / дел ~ 50 мВ/дел) ±30 В (51 мВ/дел ~260 мВ/дел) ±100 В (265 мВ/дел ~ 10 В/дел ) |
| Динамический диапазон | ±5 дел (8 бит) |
| Ограничение полосы пропускания | 20 МГц, 100 МГц, 200 МГц; выбирается для каждого канала |
| Погрешность коэфф. усиления | ±3% от полной шкалы |
| Погрешность смещения | < 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения > 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 40 дБ, от DC до максимальной частоты |
| Горизонтальная система | |
| Коэффициент развертки | 2 нс/дел ~ 1000 с/дел |
| Временное разрешение | 10 пс |
| Погрешность временной базы | ±10 ppm ± 10 ppm/год |
| Максимальная задержка | опережение запуска (отрицательная задержка) ≥ 1/2 ширины экрана отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 200 мс/дел), сканирование (≥ 200 мс/дел) |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), результат математической обработки (Math1 ~ Math4) |
| Режим измерения | обычный с повышенной точностью (по всей длине памяти) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, Std Dev |
| Горизонтальные | Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие | Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Анализ | частотомер, цифровой вольтметр, анализ мощности, гистограмма |
| Статистика | текущее, среднее, максимальное, минимальное, стандартная девиация, подсчет времени |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в математических операциях, в т.ч. БПФ |
| БПФ (FFT) | макс. длина: 1 Мб |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс, рант, скорость нарастания, RS-232, I²C и SPI |
| Отображение | таблица событий или навигации |
| Источник | любой канал |
| Кнопки навигации | перемещение по памяти, перемещение в ZOOM окне, проигрывание записанной осциллограммы, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: каналы (CH1 ~ CH4) |
| Гистограмма | источник: каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
| измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | параллельно (до 20 бит с комбинацией каналов) |
| Система синхронизации | |
| Источник запуска | каналы (CH1 ~ CH4), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (55 кГц), ФНЧ (55 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | внутренний <10 мВ/дел: 1 деление или 5 мВп-п, что меньше ≥10 мВ/дел: 0,5 деления |
| Диапазон уровня запуска | внутренний: ±5 делений от центра экрана сеть: фикс. 50% |
| Граница подавления высоких частот | 55 кГц (только для внутренних устройств) |
| Граница подавления низких частот | 55 кГц (только для внутренних устройств) |
| Чувствительность запуска | ≤ 1 дел |
| Зональный триггер | установка: нарисованная вручную область на экране |
| условие запуска: пересекается "Intersect" или не пересекается "Not Intersect" | |
| источник запуска: каналы (CH1 ~ CH4) | |
| Типы запуска | штатно: запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту RS-232, UART, I²C, SPI, CAN, FlexRay, LIN, I²S, и MIL-STD-1553 |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | каналы (CH1 ~ CH4), сеть |
| Запуск по длительности импульса | |
| Условие запуска | положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Диапазон установок | 800 пс ~ 10 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Время | 16 нс ~ 10 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Установка времени | 16 нс ~ 10 с |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | каналы (CH1 ~ CH4) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Время установки / удержания | 8 нс ~ 1 с |
| Источник запуска | каналы (CH1 ~ CH4) |
| Цифровой вольтметр | |
| Источник | каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC + DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превшение свыше 3 сек |
| Частотомер | |
| Источник | каналы (CH1 ~ CH4) |
| Разрешение | 6 бит, пользовательская |
| Макс. частота | макс. частота канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Общие характеристики | |
| Дисплей | диагональ 9", емкостной сенсорный мультитач, 1024 × 600 точек, сетка 10 делений (по вертикали) x 8 делений (по горизонтали), яркость 256 уровней (ЖК HDMI) |
| Порты ввода / вывода | USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели (совместимость с USBTMC) LAN 1 на задней панели (10 / 100 / 1000-порт, поддержка LXI-C) GPIB адаптер USB-GPIB WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника | частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезавсисмая память | формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |
| Напряжение | 100 ~ 240 В эфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность | < 75 Вт |
| Предохранитель | 4 A, T тип, 250 В |
| Габариты изделия | 367 х 200 х 130 мм |
| Габариты упаковки | 535 х 355 х 270 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 5,25 кг |
- цифровой осциллограф Rigol MSO5204 – 1 шт
- сетевой шнур питания – 1 шт
- кабель USB – 1 шт

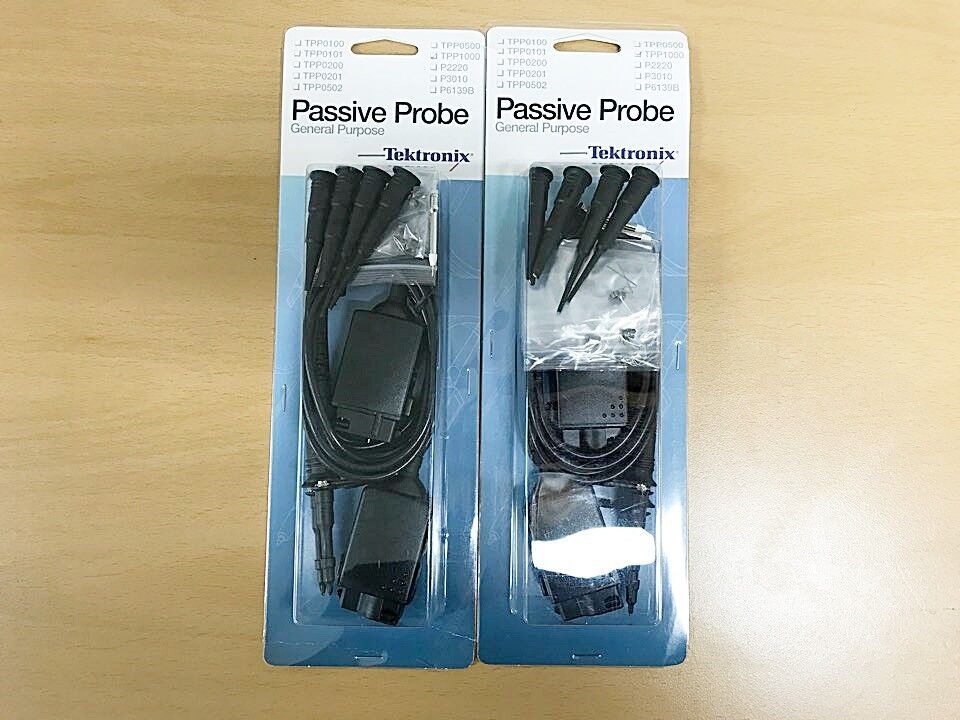

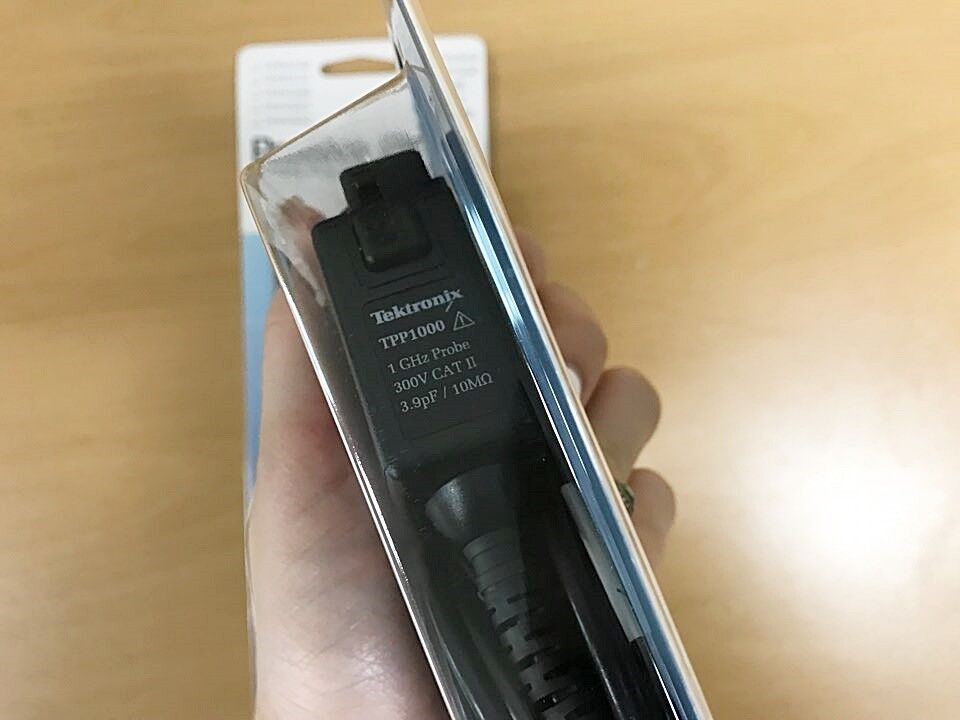

- пассивный пробник PVP2350 2 или 4 шт (по одному на каждый канал) – 1 комплект
- руководство по эксплуатации – 1 шт
