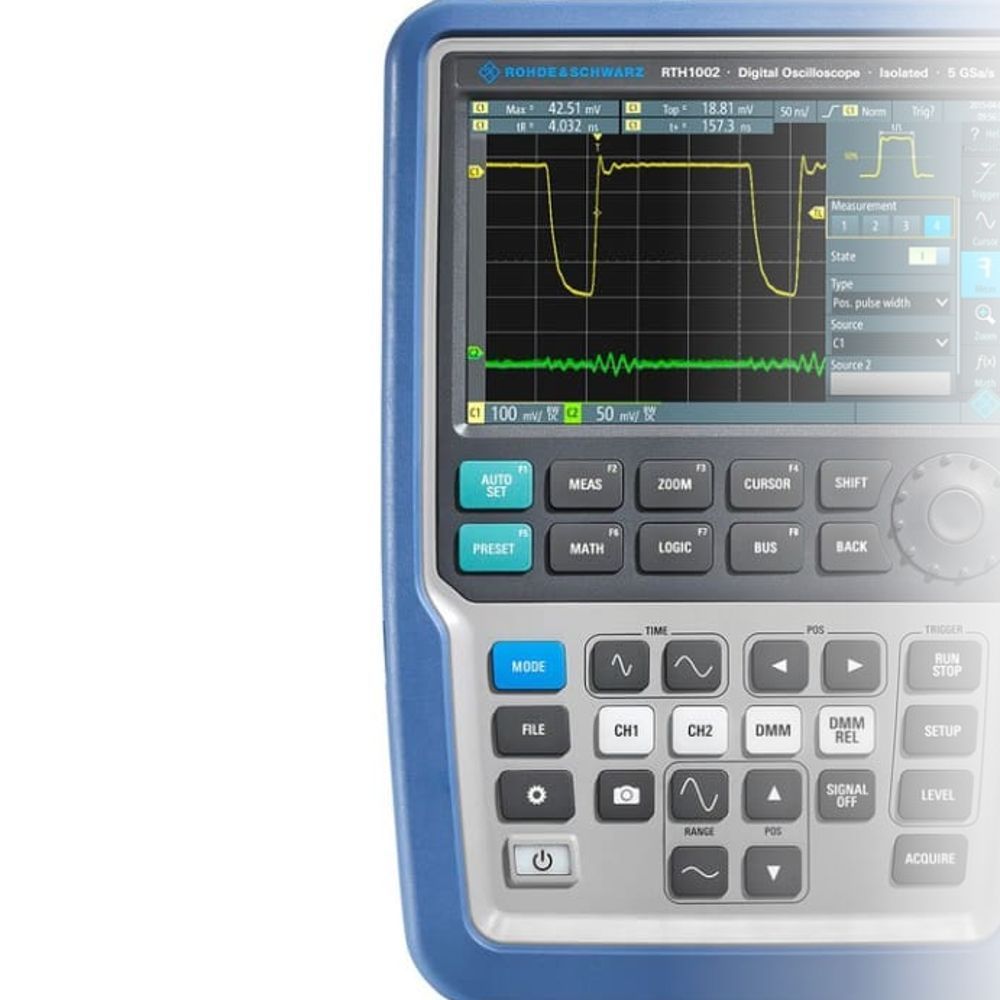

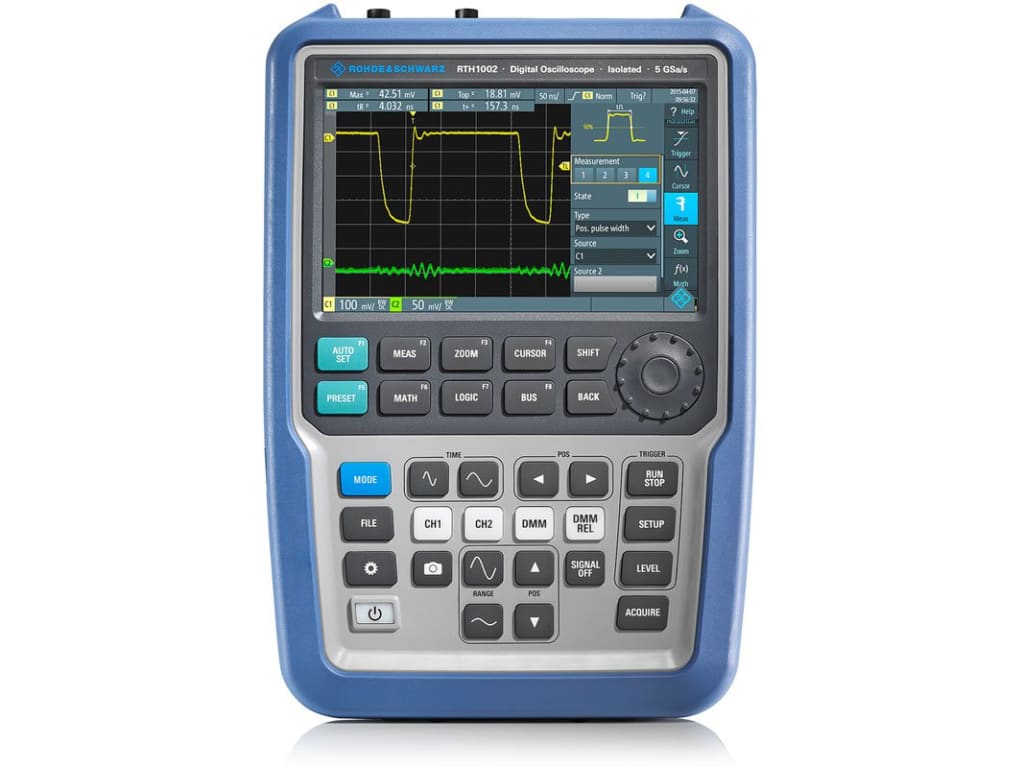

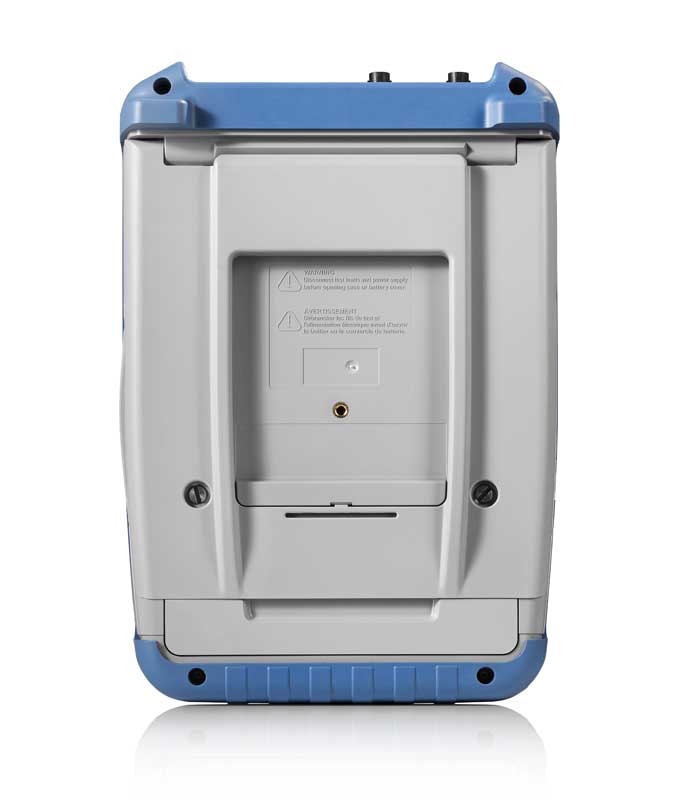

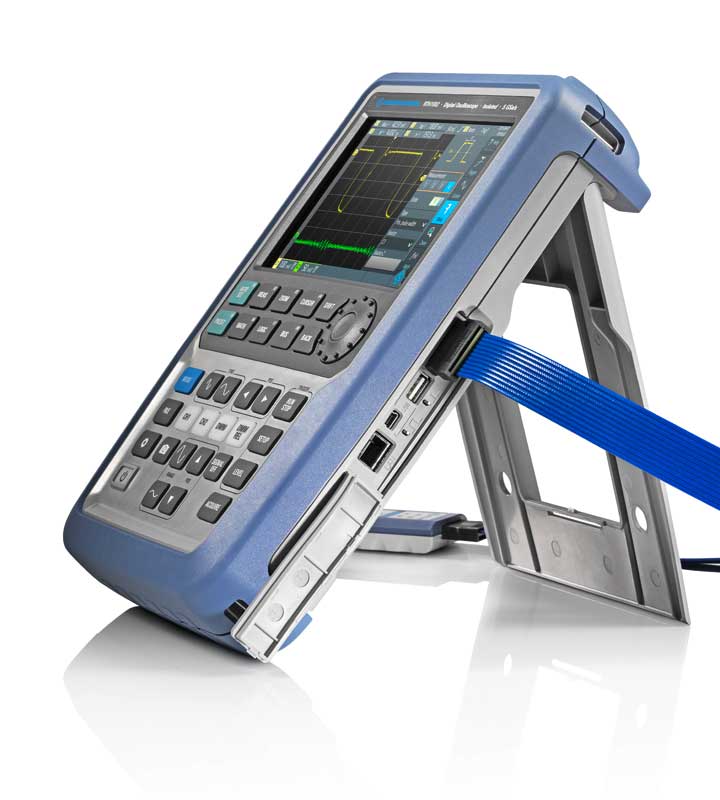

Цифровой портативный осциллограф Rohde & Schwarz RTH1002

R&S® RTH1002

R&S® RTH1004

Система вертикального отклонения

Входные каналы

2 осциллографических
1 мультиметр
8 логических (опция RTH-B1)

4 осциллографических
8 логических (опция RTH-B1)

Полосы пропускания для аналоговых каналов

60 МГц    RTH1002
100 МГц  RTH1002-B221
200 МГц  RTH1002-B222
350 МГц  RTH1002-B223
500 МГц  RTH1002-B224

60 МГц    RTH1004
100 МГц  RTH1004-B241
200 МГц  RTH1004-B242
350 МГц  RTH1004-B243
500 МГц  RTH1004-B244

Максимальная входная частота для логических каналов

250 МГц

Время нарастания переходной характеристики (расчетное)

<5,8 нс    стандартно
<3,5 нс    с опцией RTH-B221
<1,75 нс   с опцией RTH-B222

<5,8 нс    стандартно
<3,5 нс    с опцией RTH-B241
<1,75 нс   с опцией RTH-B242

Диапазон значений коэффициента отклонения по вертикали

от 2 мВ/дел до 100 В/дел

Импеданс аналоговые каналы

1 МΩ+/-1%, 12 пФ +/-2 пФ

Импеданс логические каналы

100 кΩ+/-2%, ~4 пФ

Максимальное входное напряжение

BNC-входы: CATIV 300 В (СКЗ), 424 В (пик)
с пробникамиRT-ZI10 или -ZI11: CAT IV 600В, CAT III 1000 В

Система горизонтального отклонения

Диапазон временной развертки

от 1 нс/дел до 500 с/дел

Погрешность временной развертки

+/- 10×10^-6

Система сбора данных

Частота дискретизации
аналоговые каналы

1 х 5 ГВыб/с
2 х 2,5 ГВыб/с

1 х 5 ГВыб/с
2 х 2,5 ГВыб/с
4 х 1,25 ГВыб/с

Частота дискретизации
логические каналы

8 х 1,25 ГВыб/с

Глубина памяти

500 кТочек при дискретизации 5 Гвыб/с
250 кТочек/канал при дискретизации 2,5 Гвыб/с
125 кТочек/канал при дискретизации1,25 Гвыб/с

Вертикальное разрешение

9 бит

Скорость обновления

до 50’000 осциллограмм/с

Система синхронизации

Источники синхронизации

входы аналоговых каналов,
входы логических каналов (опционально)

Режимы запуска

автоматический, ждущий, однократный

Виды запуска

Стандартно: по фронту, по глитчу, по длительности импульса.
Опционально (RTH-K19): ТВ/видео, по последовательности, по состоянию, по полярности импульса, по скорости нарастания, по окну, Data2clock , по последовательной шине данных, таймаут, по интервалу, (RTH-K1 и K2): по протоколу

Анализ осциллограмм

Автоматические измерения

до 33 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность

Курсорные измерения

Амплитудные и временные

Математическая обработка

сложение, вычитание, умножение, деление, абсолютное значение, возведение в квадрат, инверсия

Тестирование по маске

тестирование по критерию годен/не годен;
выбор реакции на событие: нет/ звуковой сигнал/ стоп
одновременно до 5  масок

Дополнительные возможности

Регистратор данных

Одновременно до 4 каналов;
Скорость измерений: 1/ 2/ 5 измерений в секунду;
Глубина памяти: 2 млн. точек на канал

Цифровой вольтметр (DVM)

-

Источник: аналоговые каналы;
Разрешение: 3 разряда;
До 4 измерений;
Измерение напряжения: DC, AC, AC+DC с индикацией макс/ мин./ среднего значения

Цифровой мультиметр (DMM)

Источник: 4 мм входы типа “banana”;
Разрешение: 4 разряда;
Одновременно 1 измерение;
Типы измерения: напряжение, ток, сопротивление, неразрывность электрических цепей, тестирование диодов, температура, частота, емкость

-

Дисплей

Тип

Емкостной цветной сенсорный, диагональю7 дюймов

Разрешение

800х480 пикселей (WVGA)

Общие характеристики

Интерфейсы

USB, LAN, micro SD card

Питание

Адаптер питания для сети переменного тока: 100-240В, 50-60Гц;
Аккумуляторная батарея: емкость 72 Вт/ч, напряжение 11.25 В, время работы – около 4 ч

Габаритные размеры (Ш×В×Г), мм

201×293×74

Масса

2,4 кг с аккумуляторной батареей
