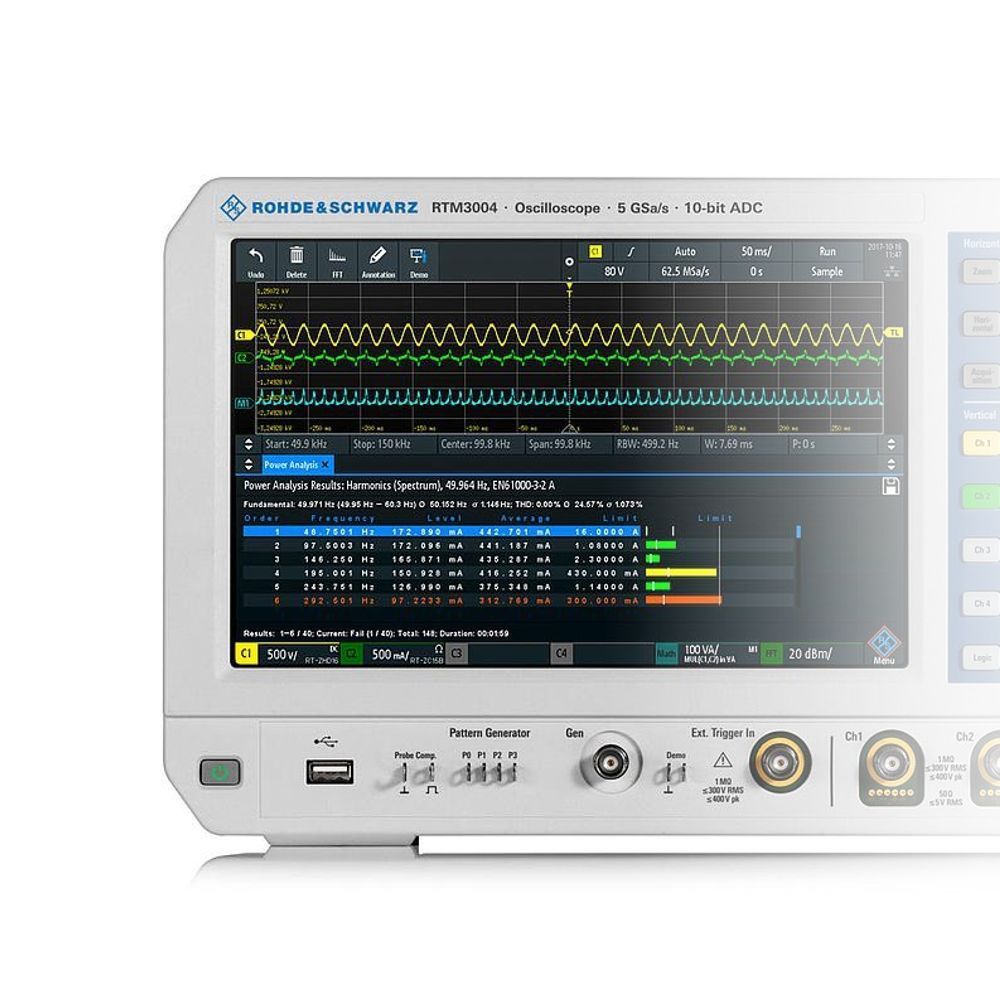

Осциллограф R&S RTM3004 четырёхканальный

Спец.цена

Артикул: x-09880

Разработанный, как средство решения повседневных задач осциллограф, RTM3004 сочетает десятикратную эффективность (10-разрядный АЦП, 10-кратный объем памяти и сенсорный экран с диагональю 10,1") с интерфейсом пробников Rohde & Schwarz для всех пробников Rohde & Schwarz.

Подробнее

792 255 руб./шт

3 414 896 руб.

-77%

Экономия 2 622 641 руб.

С первичной заводской поверкой

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Осциллограф R&S RTM3004 от Rohde & Schwarz представляет собой мощный четырёхканальный цифровой прибор, созданный для высокоточной визуализации и анализа сигналов. Его основой является 10-битный аналого-цифровой преобразователь, благодаря которому достигается вчетверо большее вертикальное разрешение по сравнению с традиционными 8-битными осциллографами. Это позволяет отображать даже мельчайшие детали сигнала, не теряя при этом точности при работе с высокочастотными компонентами.

Одним из главных преимуществ модели RTM3004 является её способность обрабатывать широкий спектр задач за счёт максимальной полосы пропускания до 1 ГГц и частоты дискретизации до 5 Гвыб/с в режиме чередования. Прибор оснащён глубокой памятью: 40 миллионов отсчётов в стандартной конфигурации и до 400 миллионов при активации сегментированной записи, что особенно важно при анализе длительных цифровых последовательностей и редких событий в сигнале. Высокая чувствительность — до 500 мкВ/дел — сохраняется по всей полосе пропускания, обеспечивая корректное отображение даже слабых колебаний без искусственного программного масштабирования.

RTM3004 поддерживает расширенные возможности визуализации и управления благодаря сенсорному экрану диагональю 10,1 дюйма с высоким разрешением 1280×800 пикселей. Интерфейс прибора позволяет масштабировать и перемещать осциллограммы с помощью жестов, как на современном планшете, а конфигурация интерфейса может быть настроена под предпочтения пользователя. Панели анализа сигналов, управления каналами и быстрого запуска располагаются интуитивно и обеспечивают мгновенный доступ к основным функциям.

Функциональность устройства расширена встроенными средствами анализа спектра, тестирования по маске, логического анализа и декодирования протоколов. Опционально прибор может быть дополнен генератором сигналов и цифровых последовательностей, а также интерфейсом для подключения до 16 цифровых каналов. Доступно декодирование широкого спектра последовательных шин, включая I2C, SPI, UART, CAN, LIN, ARINC 429, MIL-STD-1553 и аудиоинтерфейсы. Быстрая частота обновления — до 64 000 осциллограмм в секунду — гарантирует надёжное выявление переходных процессов и кратковременных аномалий.

RTM3004 оснащён встроенным вольтметром и частотомером, а также поддерживает анализ параметров источников питания с возможностью тестирования на соответствие международным стандартам, включая EN 61000-3-2 и MIL-STD-1399. Все данные можно сохранять и экспортировать через USB, LAN или встроенный веб-сервер, упрощающий удалённую работу и документирование.

Осциллограф адаптирован для модернизации: активация новых функций осуществляется с помощью программных лицензий, что позволяет гибко расширять его возможности в зависимости от потребностей пользователя. Всё это делает R&S RTM3004 универсальным инструментом как для лабораторных исследований, так и для диагностики сложных цифровых и аналоговых систем.

Характеристики

? Стоимость поверки оборудования Поверка	0
Тип	Осциллограф
Количество каналов	4
Полоса пропускания	100 МГц
Частота дискретизации	5 Гвыб/c
Интерфейсы	USB, LAN

Характеристики

Параметр		Значение
		RTM3004	RTM3004+B242	RTM3004+B243	RTM3004+B245
Система вертикального отклонения
Количество каналов		4
Полоса пропускания (–3 дБ)		100 МГц	200 МГц	350 МГц	500 ГГц
Время нарастания (расчетное)		3,5 нс	1,75 нс	1 нс	700 пс
Входной импеданс		50 Ом ± 1,5 % (изм.), 1 МОм ± 1 % (изм.) \|\| 14 пФ ± 1 пФ (изм.)
Чувствительность по входу при максимальной полосе пропускания во всех диапазонах	при 1 МОм	от 500 мкВ/дел. до 10 В/дел
	при 50 Ом	от 500 мкВ/дел. до 1 В/дел.
Точность усиления по постоянному напряжению (смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки)	входная чувствительность > 5 мВ/дел	±1,5 % полной шкалы
	входная чувствительность ≤ 5 мВ/дел	±2 % полной шкалы
Разрешение АЦП		10 бит, до 16 бит при прореживании с высоким разрешением
Система сбора данных
Максимальная частота дискретизации (в реальном масштабе времени)		2,5 млрд отсчетов/с; 5 млрд отсчетов/с в режиме чередования
Память для собранных данных	стандартная	40 млн отсчетов (80 млн отсчетов в режиме чередования)
	с опцией RTM-K15	400 млн отсчетов сегментированной памяти
Система горизонтального отклонения
Диапазон временной развертки		выбирается от 0,5 нс/дел до 500 с/дел
Система синхронизации (запуска)
Типы запуска	базовая модель	по фронту, по длительности, по видеосигналу (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p, HDTV 1080i, HDTV 1080p), по шаблону, по строке, по последовательной шине, по тайм-ауту
	опция	I²C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, ARINC 429, MIL-STD-1553
Опция смешанных сигналов MSO
Цифровые каналы		16 (2 логических пробника)
Частота дискретизации		1,25 млрд отсчетов/с
Память для собранных данных	стандартная	40 млн отсчетов (80 млн отсчетов в режиме чередования)
	с опцией RTM-K15	400 млн отсчетов сегментированной памяти
Генератор сигналов
Разрешение, частота дискретизации		14 бит, 250 млн отсчетов/с
Амплитуда	высокое-Z	от 20 мВ до 5 В (размах)
	50 Ом	от 10 мВ до 2,5 В (размах)
Смещение постоянной составляющей	высокое-Z	±5 В
	50 Ом	±2,5 В
Диапазоны частот формируемых сигналов	синусоидальный	от 0,1 Гц до 25 МГц
	импульсный/прямоугольный	от 0,1 Гц до 10 МГц
	пилообразный/треугольный	от 0,1 Гц до 1 МГц
	шумовой	макс. 25 МГц
Произвольный	частота дискретизации; глубина памяти	макс. 10 млн отсчетов/с; 32 тыс точек
Общие данные
Экран		10,1" WXGA цветной TFT дисплей (1280 × 800 пикселей)

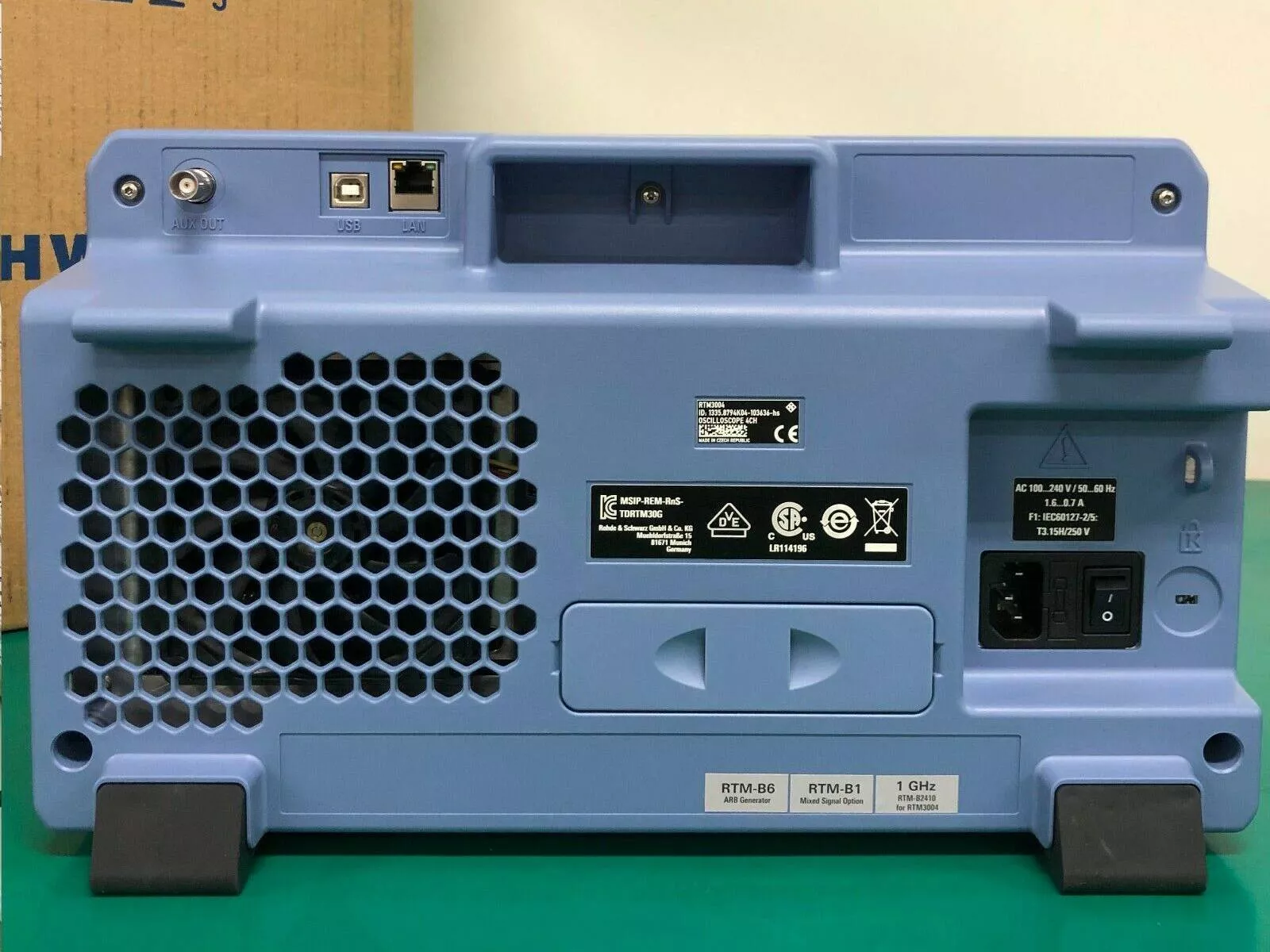

Интерфейсы		USB (хост) с MTP, USB (устройство), LAN, мощный веб-сервер для дистанционного отображения и работы
Акустический шум	максимальный уровень звукового давления на расстоянии 1,0 м	28,3 дБ(A)
Габариты, Ш × В × Г		390 мм × 220 мм × 152 мм
Масса		3,3 кг

Комплектация

Базовая модель RTM3004, 100 МГц, 4 канала - 1 шт.
Пассивный пробник 500 МГц на каждый канал - 4 шт.
Кабель питания - 1 шт.
Краткое руководство - 1 шт.
Инструкции по технике безопасности - 1 шт.
