Цифровой осциллограф R&S RTO1022

Спец.цена

Госреестр

Артикул: x-10737

Осциллографы R&S®RTO сочетают превосходное качество отображения сигнала, высокую скорость сбора данных и первую в мире цифровую систему синхронизации в реальном времени с компактной конструкцией прибора в классе устройств с полосой пропускания Класс: 600 МГц – 4 ГГц. Приборы оснащены функциями измерения и анализа с аппаратным ускорением.

Подробнее

2 500 622 руб./шт

В наличии

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

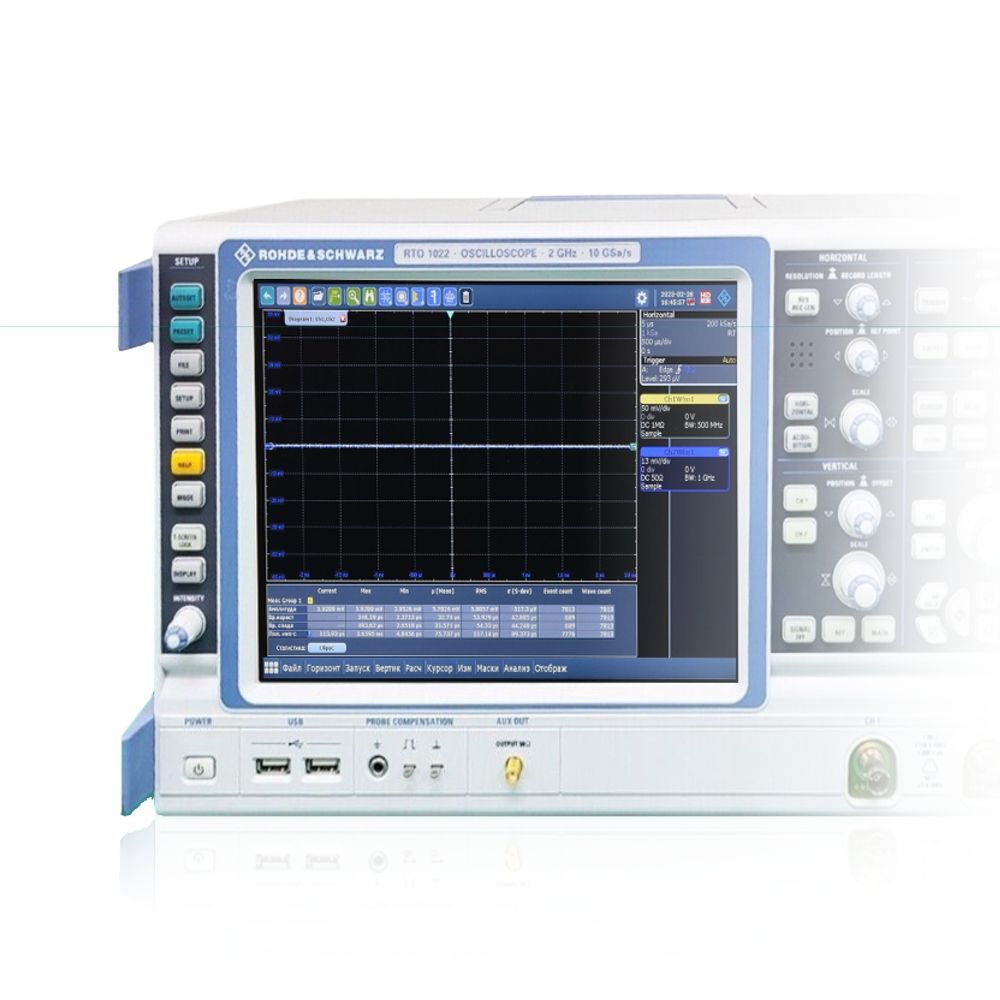

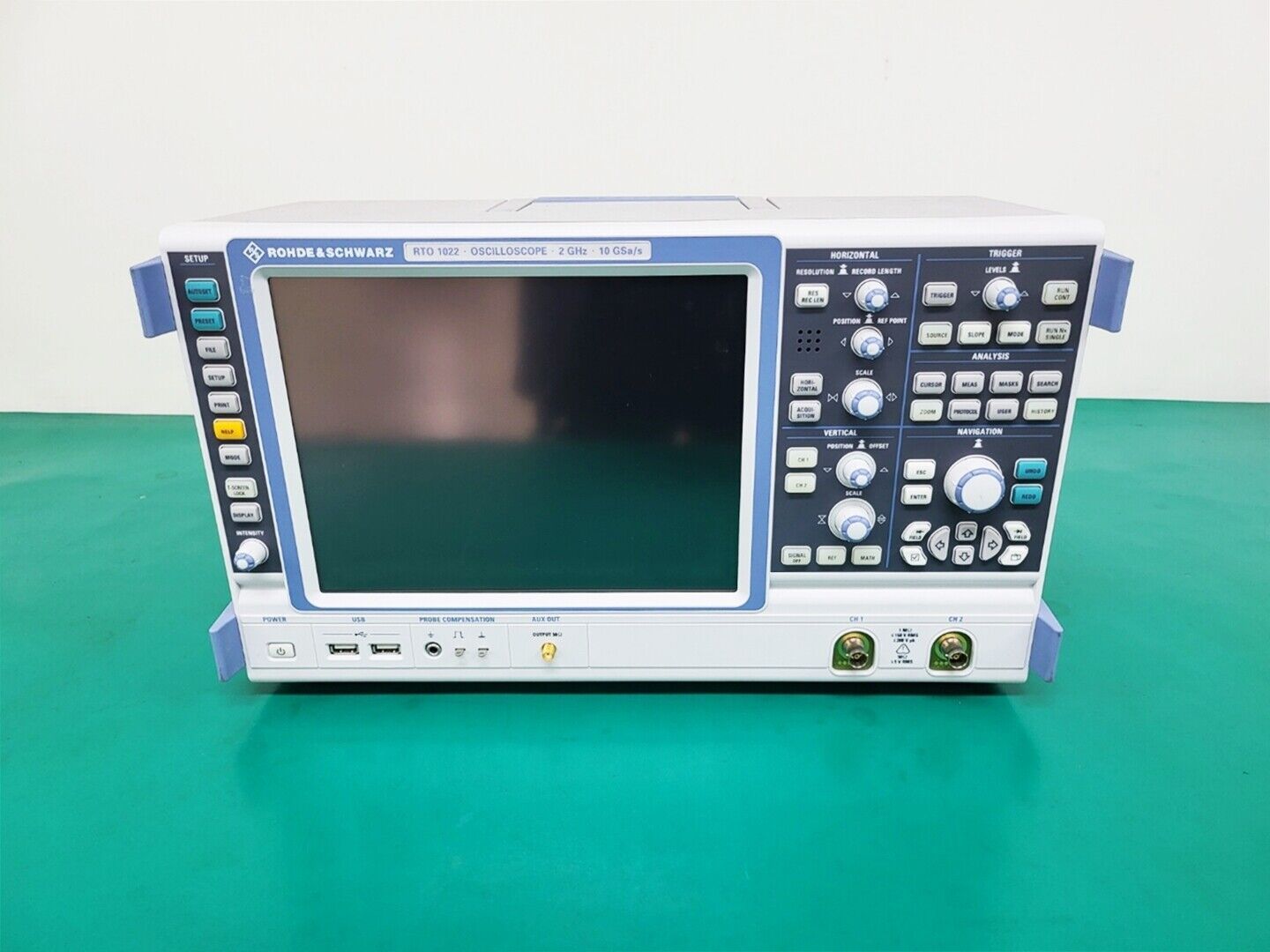

Цифровой осциллограф R&S RTO1022 представляет собой высокоточный и мощный инструмент с двумя каналами и полосой пропускания 2 ГГц, ориентированный на исследование и отладку сложных аналоговых и цифровых сигналов. Его ключевой особенностью является чрезвычайно высокая скорость регистрации — до одного миллиона осциллограмм в секунду, что позволяет с высокой вероятностью фиксировать редкие и случайные аномалии, которые традиционные осциллографы могут не распознать из-за длительного «слепого» времени между измерениями.

Архитектура прибора построена на базе специализированного ASIC, реализующего аппаратную обработку сигналов с 20-кратной параллельной обработкой данных. Такая система позволяет поддерживать высокую скорость работы даже при активных функциях анализа: спектральное представление (FFT), масочное тестирование, автоматические измерения и гистограммы работают без ущерба для производительности. Благодаря аппаратной реализации этих функций пользователь получает мгновенный отклик, что критически важно при анализе сложных сигналов.

Особое внимание уделено системе цифрового запуска, которая построена на прямом анализе оцифрованного сигнала. Это исключает рассогласование путей прохождения сигнала, характерное для аналоговых систем триггера, и позволяет добиться исключительно низкого уровня джиттера и высокой стабильности срабатывания даже на слабых сигналах. Дополнительная функция — программируемая фильтрация сигнала запуска, которая помогает исключить ВЧ-помехи при сохранении точности основного сигнала.

Устройство имеет глубину памяти 40 Мвыб (до 200 Мвыб при опции расширения), а также предоставляет широкие возможности обработки сигналов, включая одновременное отображение до трёх форм сигналов на канал. Это позволяет параллельно анализировать необработанный сигнал, огибающую и усреднённую кривую, что значительно упрощает отладку.

Для работы с цифровыми интерфейсами реализована поддержка протоколов I2C, SPI, UART, CAN, LIN и FlexRay, включая запуск по определённым условиям в протоколе и декодирование пакетов в режиме таблицы. Гибкость интерфейса дополнена интеллектуальной навигацией, цветовой кодировкой каналов и возможностью перетаскивания иконок сигналов на экран для быстрого управления.

Тактильный 10,4-дюймовый дисплей с высоким разрешением, гибкая настройка интерфейса, прозрачные диалоговые окна и многоуровневая система «отмены» обеспечивают интуитивное взаимодействие с устройством даже при большом количестве активных функций. Высокая точность измерений достигается за счёт низкого уровня собственного шума, высокого значения ENOB (более 7 эффективных бит) и стабильных усилителей с минимальной температурной зависимостью.

Осциллограф может быть дооснащён пассивными и активными пробниками с широким набором принадлежностей, включая встроенные в щупы кнопки управления и вольтметры. Все эти особенности делают R&S RTO1022 незаменимым прибором в научных, инженерных и производственных задачах, где важны высокая скорость, точность и удобство работы.

Характеристики

Тип	Осциллограф
Количество каналов	2
Полоса пропускания	2 ГГц
Частота дискретизации	10 Гвыб/c
Интерфейсы	USB, LAN, DVI

Характеристики

Система вертикального отклонения
Количество каналов	R&S®RTO1022	2
Полоса пропускания (на уровне -3 дБ) при 50 Ом	R&S®RTO1022	2 ГГц
Время нарастания переходной характеристики(расчетное	R&S®RTO1022	175 пс
Входное сопротивление		50 Ом ±1.5 %
Входное сопротивление		1 MОм ±1 %, 15 пФ (расчетное)
Чувствительность	При максимальной полосе пропускания во всехдиапазонах	50 Ом: от 1 мВ/дел до 1 В/дел
Чувствительность	При максимальной полосе пропускания во всехдиапазонах	1 МОм: от1 мВ/дел до 10 В/дел
Разрешение АЦП (ENOB)	При синусоидальном сигнале с максимальнойамплитудой и частотой < –3 dB относительно полосыпропускания	> 7 бит (расчетное)
Система сбора информации
Максимальная частота дискретизации (в режимереального времени)		10 ГГц на канал
Объем памяти	В стандартной конфигурации, на канал при одномактивном канале	R&S®RTO: 2-канальная модель: 20 /40мегаотсчетов
Объем памяти		R&S®RTO: 4-канальная модель: 20 /80мегаотсчетов
	Максимальная с опцией R&S®RTO-B102,	R&S®RTO: 2-канальная модель: 100 /200мегаотсчетов
	на канал при одном активном канале	R&S®RTO: 4-канальная модель: 100 /400мегаотсчетов
Максимальная скорость сбора данных	Непрерывная регистрация и вывод	1 000 000 сигналов/с
Максимальная скорость сбора данных	1×10⁹ отсчетов/с, 1×10³отсчетов	1 000 000 сигналов/с
	Режим сегментированной развертки	Время простоя < 200 нс
Режимы прореживания	Любое сочетание режима прореживания иарифметических операций с формой сигнала, до 3сигналов на канал	Выборка, пиковый детектор, режим высокогоразрешения
Режимы прореживания		Среднеквадратичное значение
Арифметические операции		Выключены, огибающая, усреднение
Режимы интерполяции		Линейная, Sin(x)/x, ступенчатая
Система горизонтального отклонения
Диапазон временной развертки		От 25 пс/дел до 50 с/дел
Погрешность временной развертки	10^-5
	(опцияR&S®RTO‑B4)	2·10^-7
Задержка между каналами		±100 нс (в режиме реального времени,переключение между каналами - например, задержкасостояние-детектирование)
Система синхронизации
Режимы синхронизации		по фронту, по импульсу, по длительности, рант,по окну, по тайм-ауту, по интервалу, по крутизнесигнала, Data2Clock, по шаблону, по состоянию, по заданной последовательности, I2C, SPI;
Режимы синхронизации		Опционально: UART/RS-232, LIN, CAN, FlexRay
Чувствительность	Задание гистерезиса системы запуска	Устанавливается автоматически или вручную
Чувствительность	Задание гистерезиса системы запуска	от 0,1 дел до 5 дел
Мин. обнаруживаемый импульс	R&S®RTO1044	100 пс 50 пс
Связь по входу сигнала запуска		Как в выбранном канале; опционально: подавлениеВЧ с регулируемой частотой среза от 100 кГц до 50% отполосы пропускания
Математические операции
Алгебраические категории		математические, логические операции, сравнение,частотная область, цифровые фильтры
Операции, оптимизированные на аппаратном уровне		+, -, *, 1/x, \|x\|, производная, log10, ln,log2, масштабирование,
Математические		Конечная импульсная характеристика, амплитудаБПФ
Функции анализа и измерений
Функции анализа с аппаратным ускорением		спектр, гистограмма, испытания на соответствиемаске, курсор
Функции измерения с аппаратным ускореним		амплитудные измерения, временные измерения
Общие характеристики
Размеры	ширина × высота × глубина	427 мм × 249 мм × 204 мм
Размеры	ширина × высота × глубина	(16,81 дюйм x 9,8 дюйм x 8,03 дюйм)
Масса	R&S®RTO1024	9,6 кг (21,16 фунт)
Display		10,4" LC TFT цветной сенсорный экран,
Display		1024 × 768 пикселей (XGA)

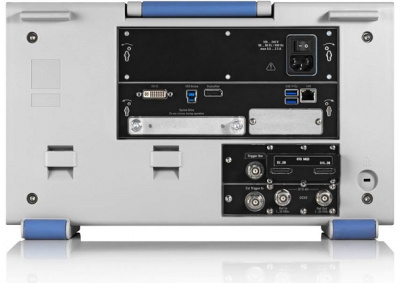

Возможности подключения		1 Гбит/с LAN, 4 × USB 2.0, GPIB (опционально),DVI для внешнего монитора, внешняя синхронизация
