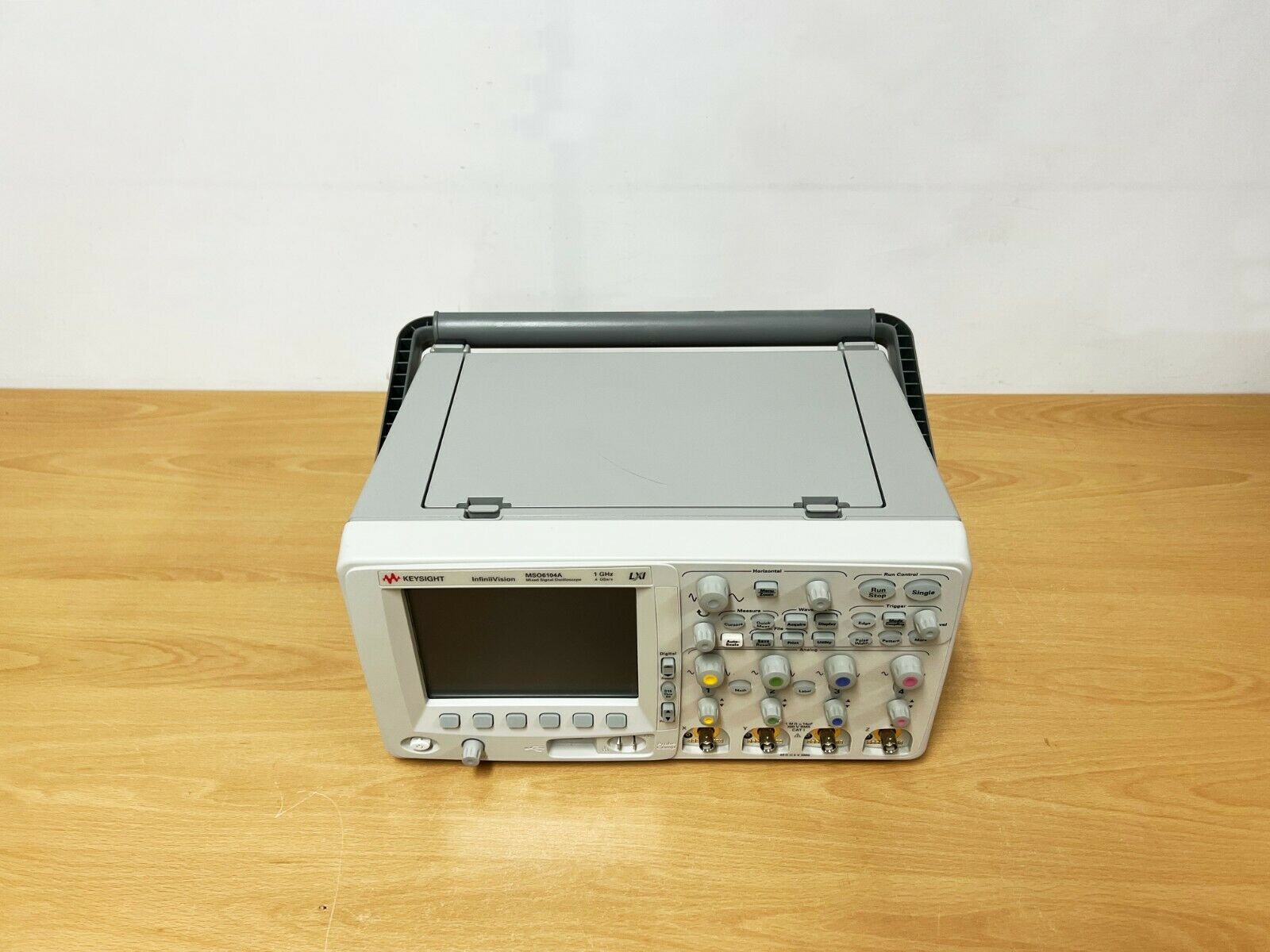

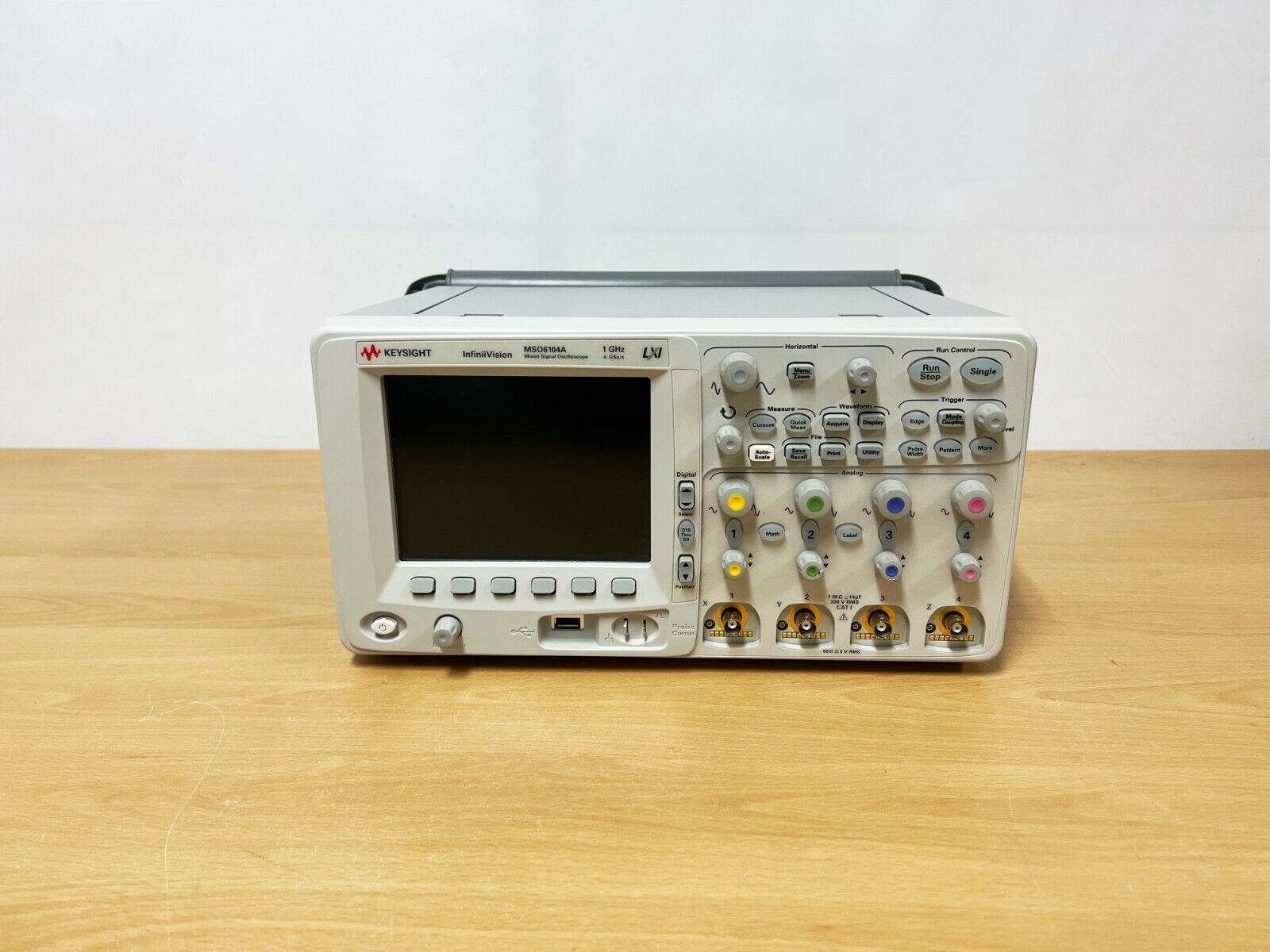

Цифровой осциллограф Keysight Agilent MSO6104A
Осциллограф Keysight (Agilent) MSO6104A представляет собой мощный и гибкий инструмент для разработчиков цифровых и смешанных схем, объединяющий высокую производительность, универсальность и интуитивное управление. С полосой пропускания до 1 ГГц и частотой дискретизации до 4 Гвыб/с он обеспечивает точный захват и отображение самых быстрых сигналов, а благодаря глубокой памяти MegaZoom III (8 Мвыб) данные сохраняются даже при длительных захватах.

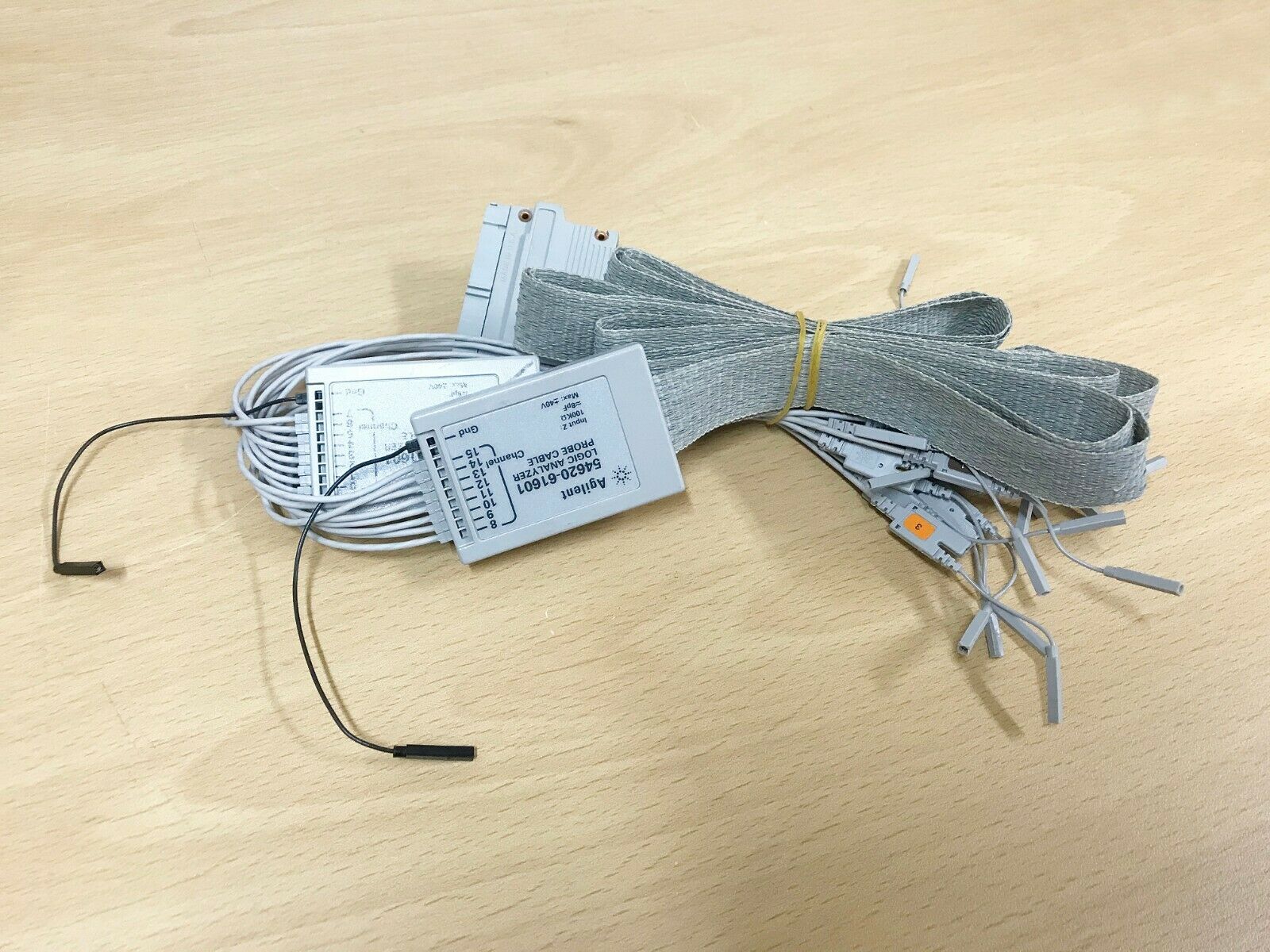

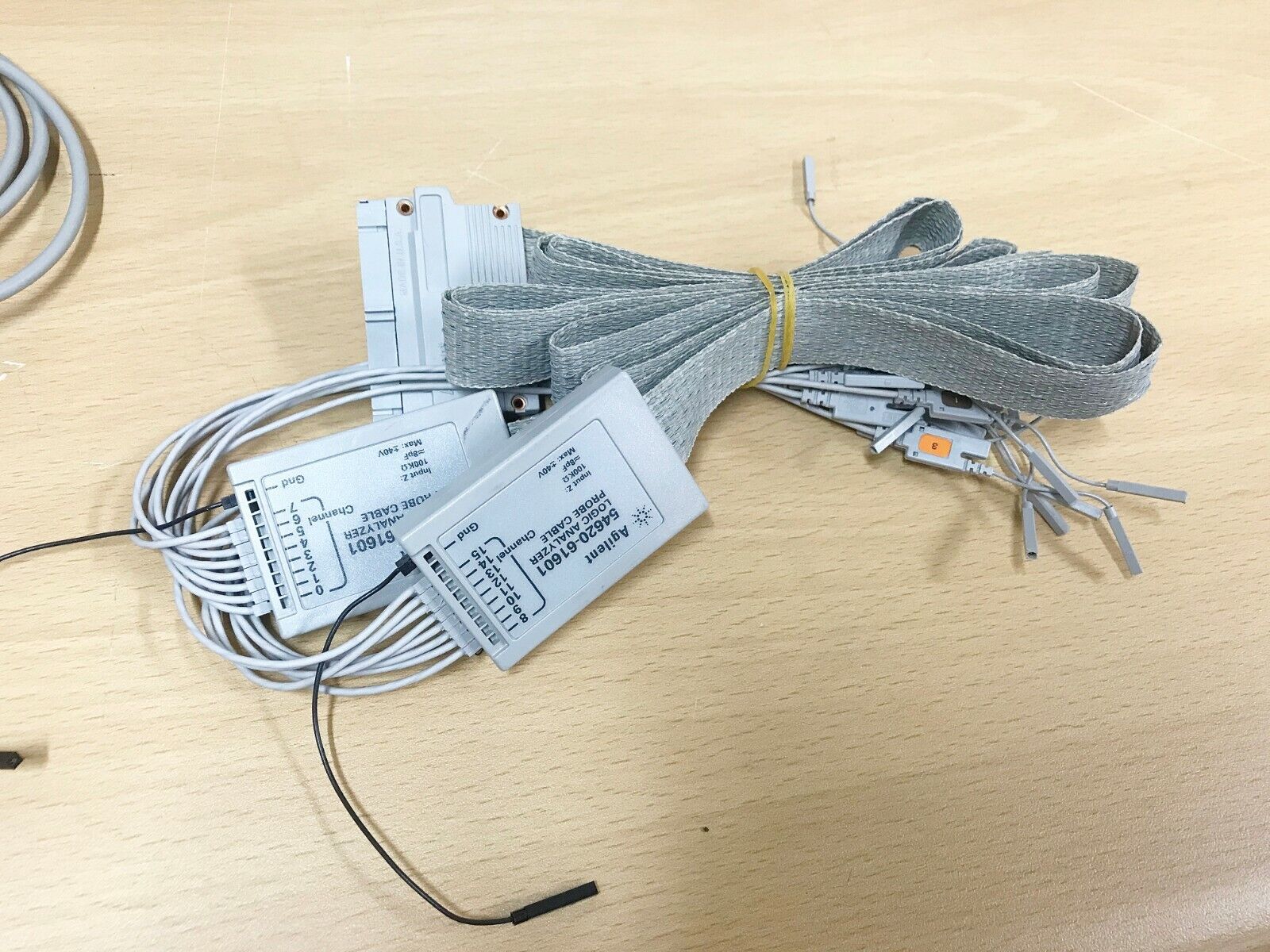

Модельный ряд MSO6104A включает конфигурации с 2 или 4 аналоговыми каналами и дополнительно 16 цифровыми входами, что позволяет использовать прибор как полноценный осциллограф смешанных сигналов. Высококонтрастный дисплей XGA с разрешением 1024x768 точек и 256 уровнями яркости обеспечивает чёткое отображение сигнала, а частота обновления до 100 000 осциллограмм в секунду позволяет визуализировать даже редкие аномалии.
Благодаря продвинутой системе запуска, в том числе по последовательным протоколам (I²C, SPI, CAN, LIN, RS232/UART, FlexRay), MSO6104A позволяет быстро и точно анализировать сложные цифровые интерфейсы. Оснащён стандартными интерфейсами USB, LAN, GPIB и видеовыходом XGA, а также опцией питания от батареи и 12 В DC, осциллограф идеально подходит как для лабораторного, так и для выездного применения.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4+16 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Объём памяти
|
8 М |
|
Интерфейсы
|
USB-host, USB-device, LAN, GPIB |
| Параметры | Значения |
|---|---|
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 1 ГГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 2 бит при коэффте развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения |
от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм), от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова,по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по Nму перепаду пакета(усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические | PeakPeak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) только для аналоговых каналов. |
| Частотомер | Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1–2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хостпорты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |

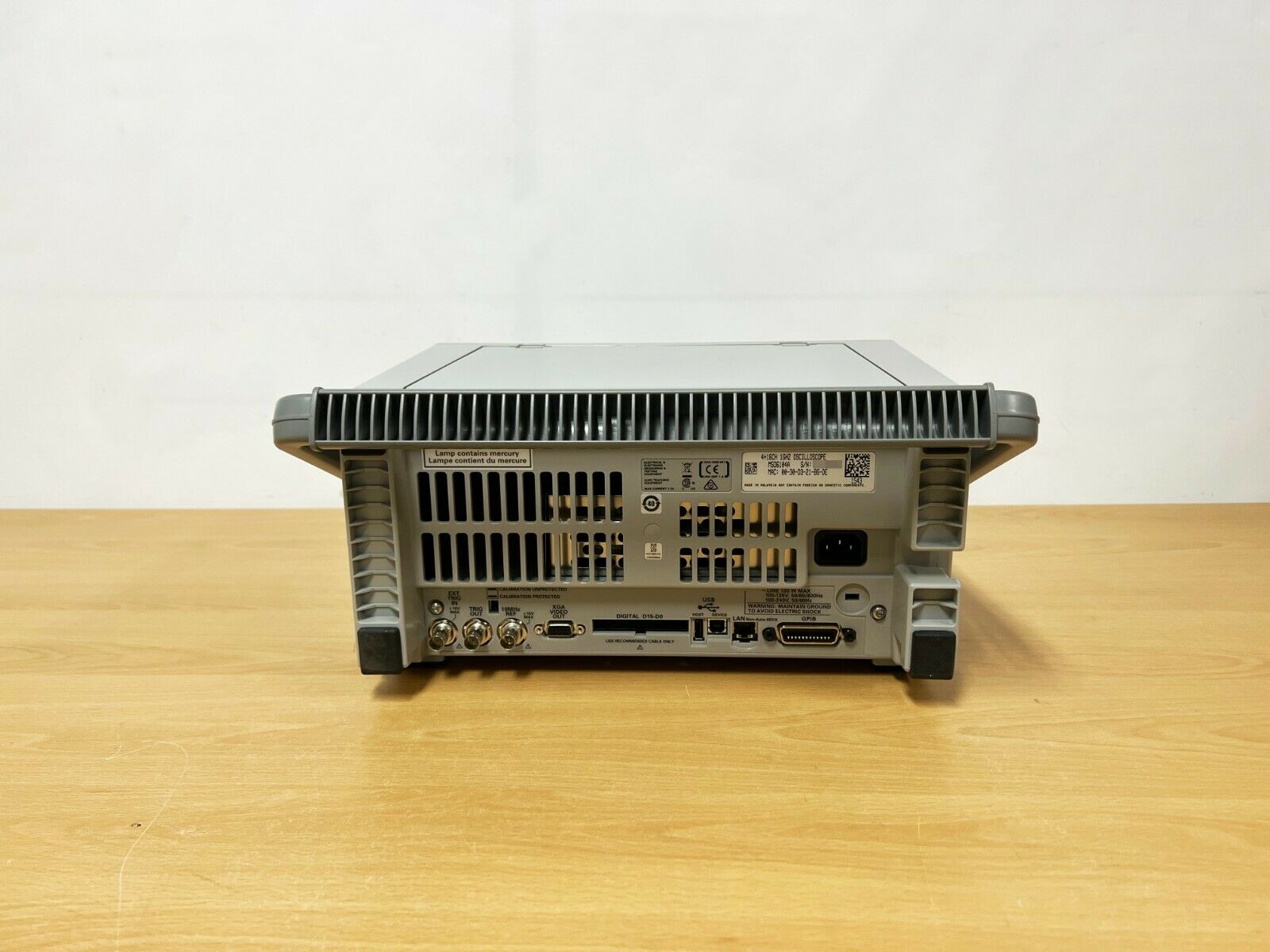

| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хостпорта USB 1.1, 10/100BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна на 6 языках: английском, упрощенном китайском, японском, немецком, французском и русском. |
|
|
|

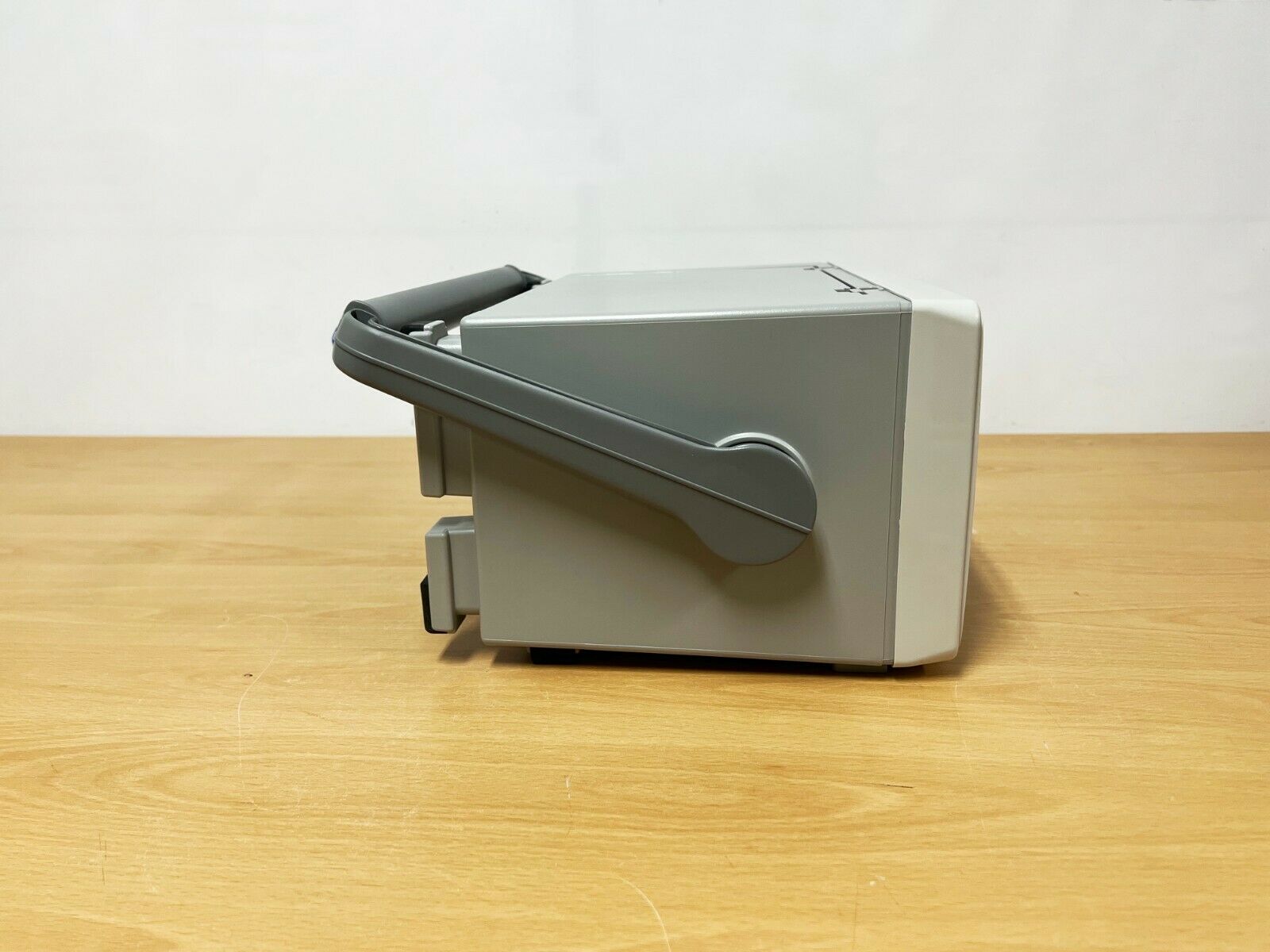

| Габаритные размеры | 35,4 см (ширина) х 18,8 см (высота) х 28,2 см (глубина) без ручек |
| Масса без упаковки | 4,9 кг |
