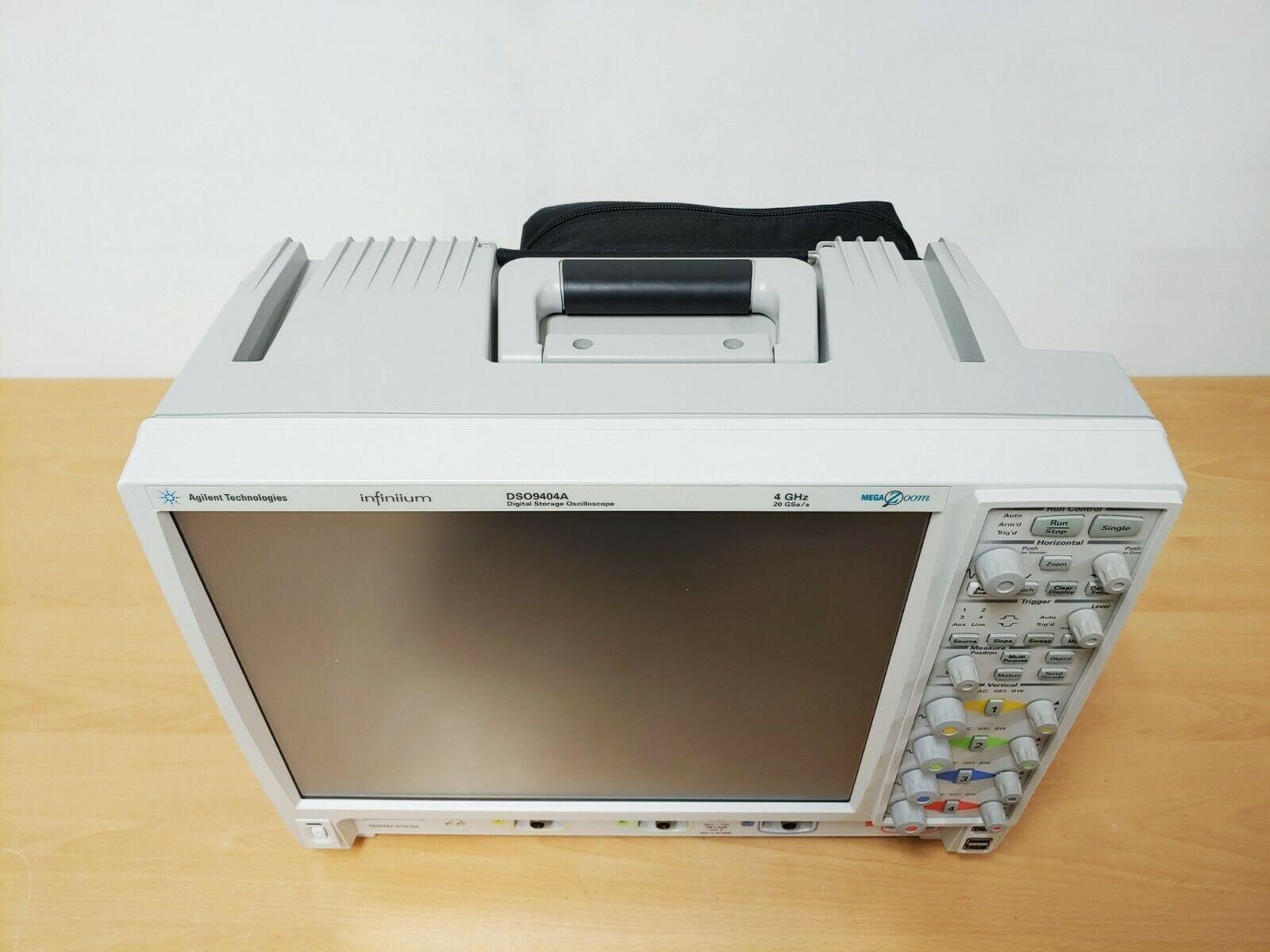

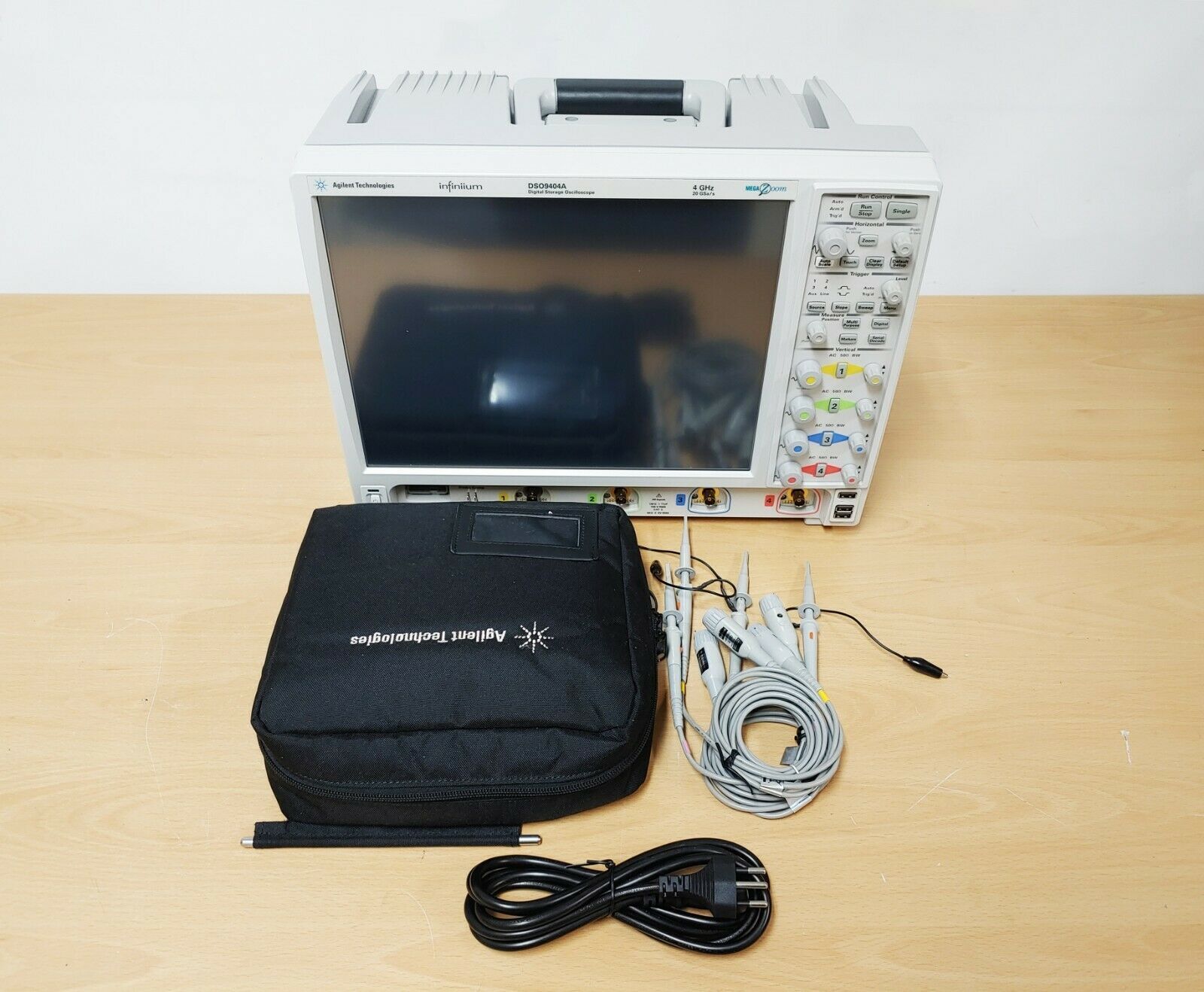

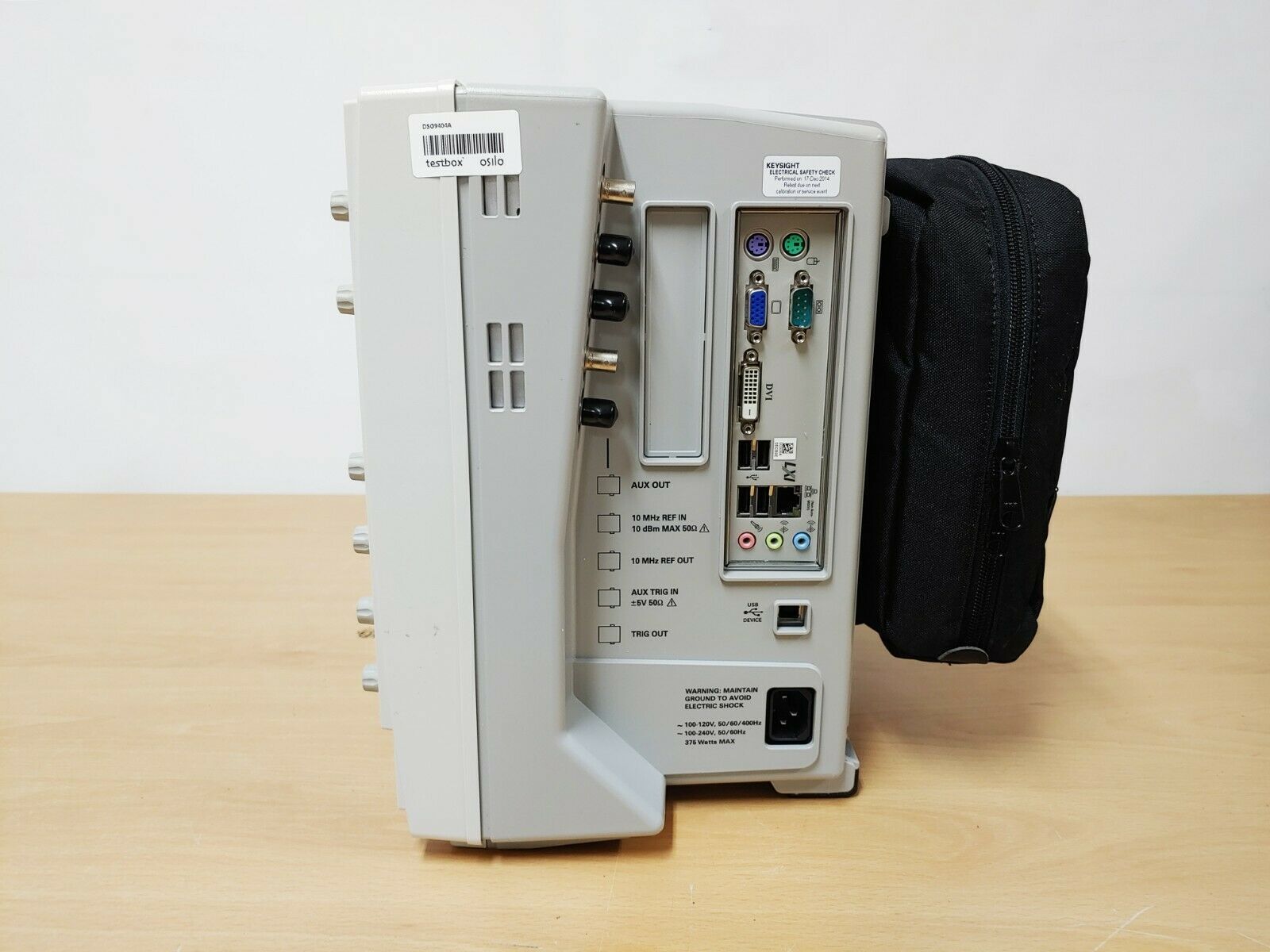

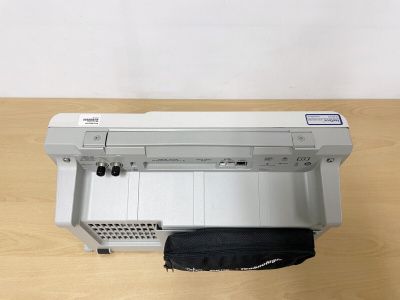

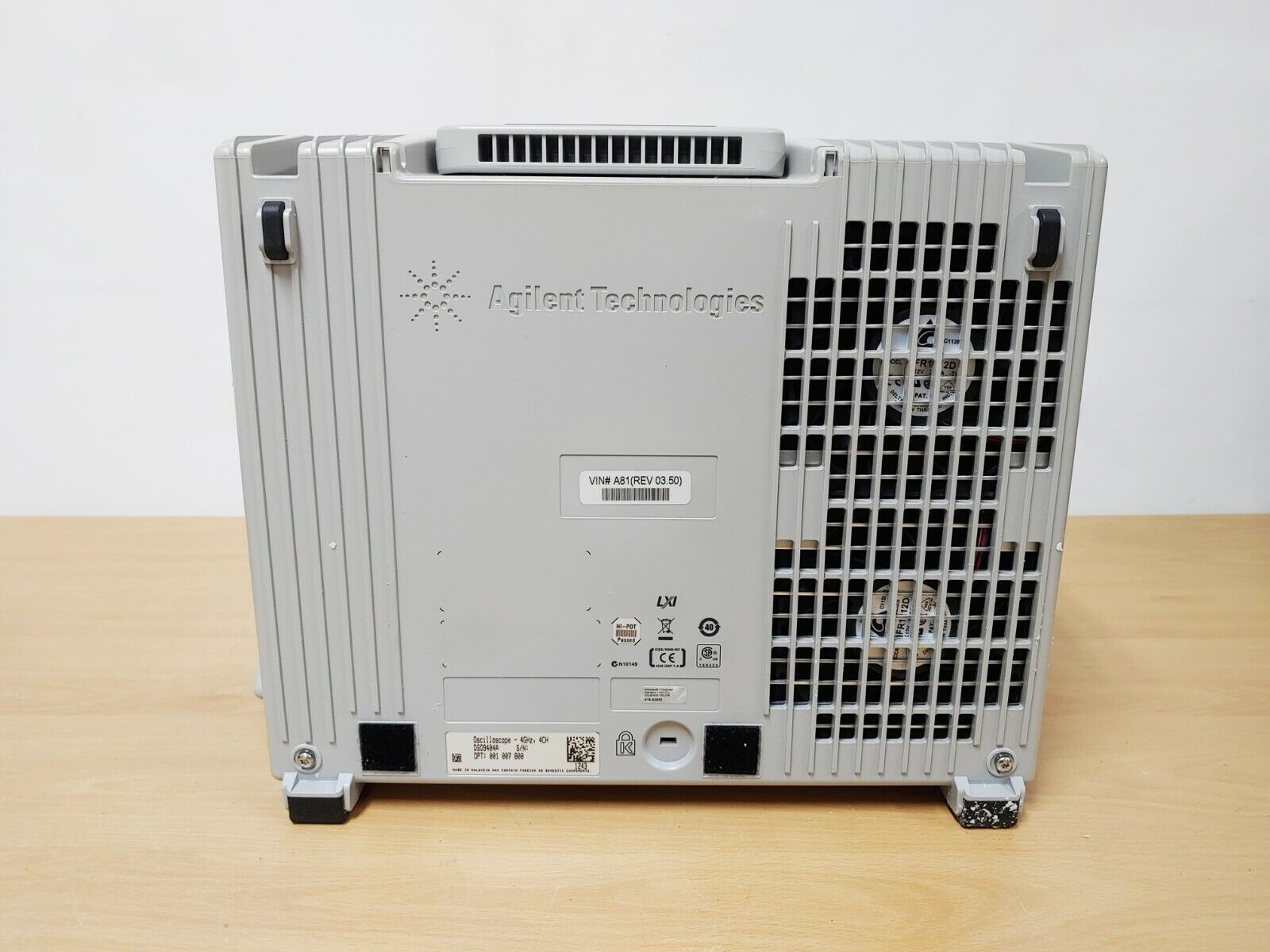

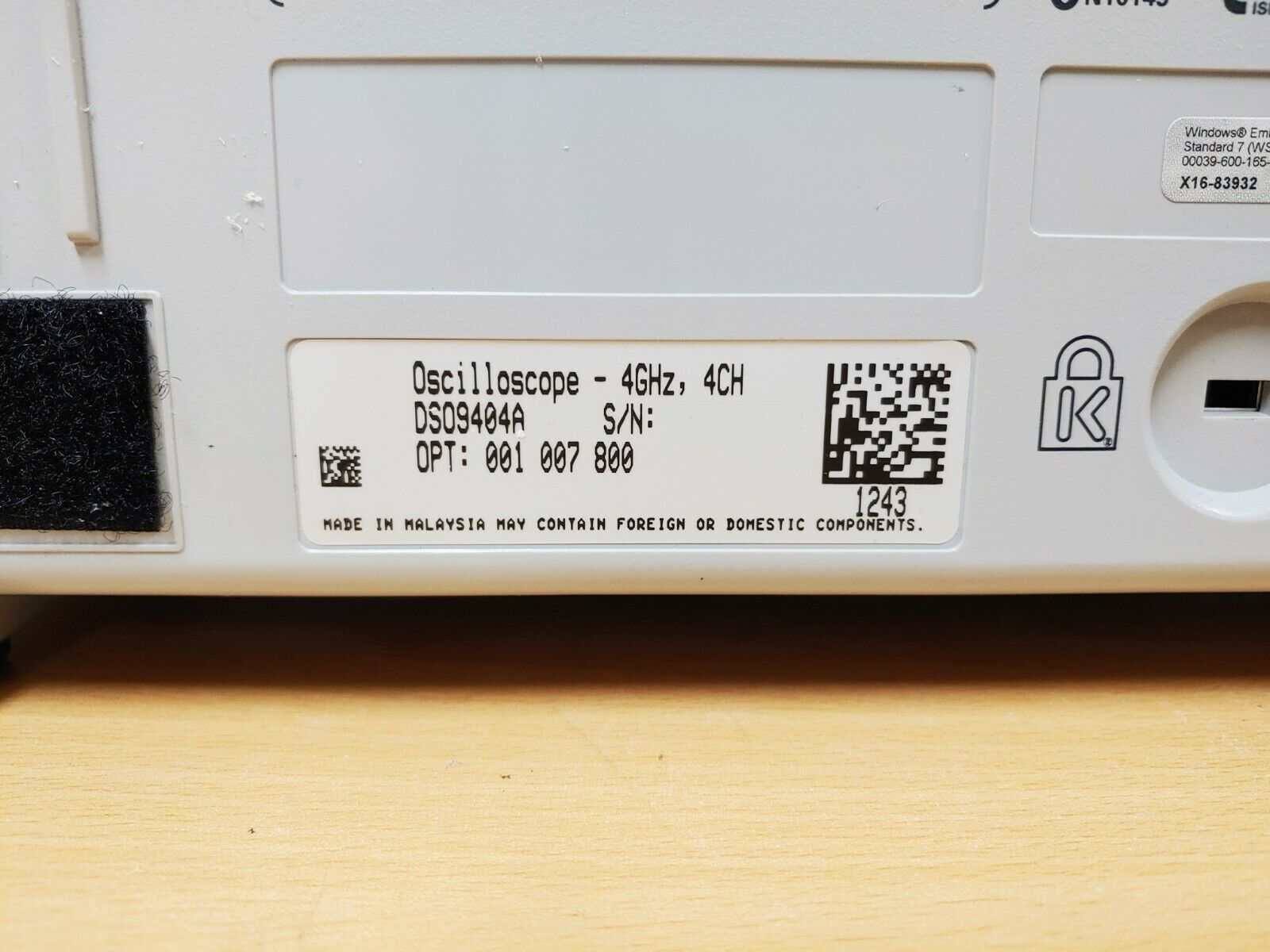

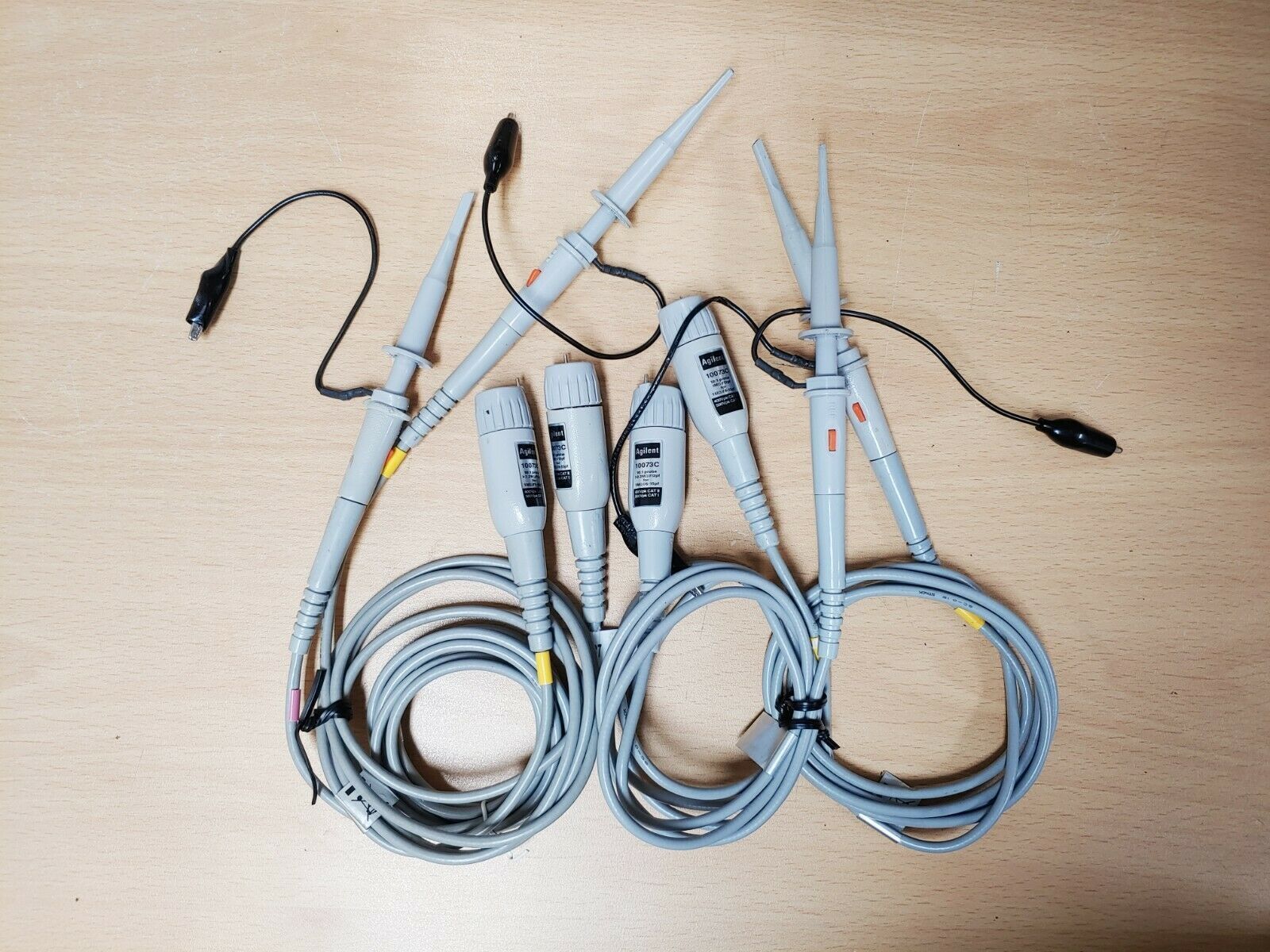

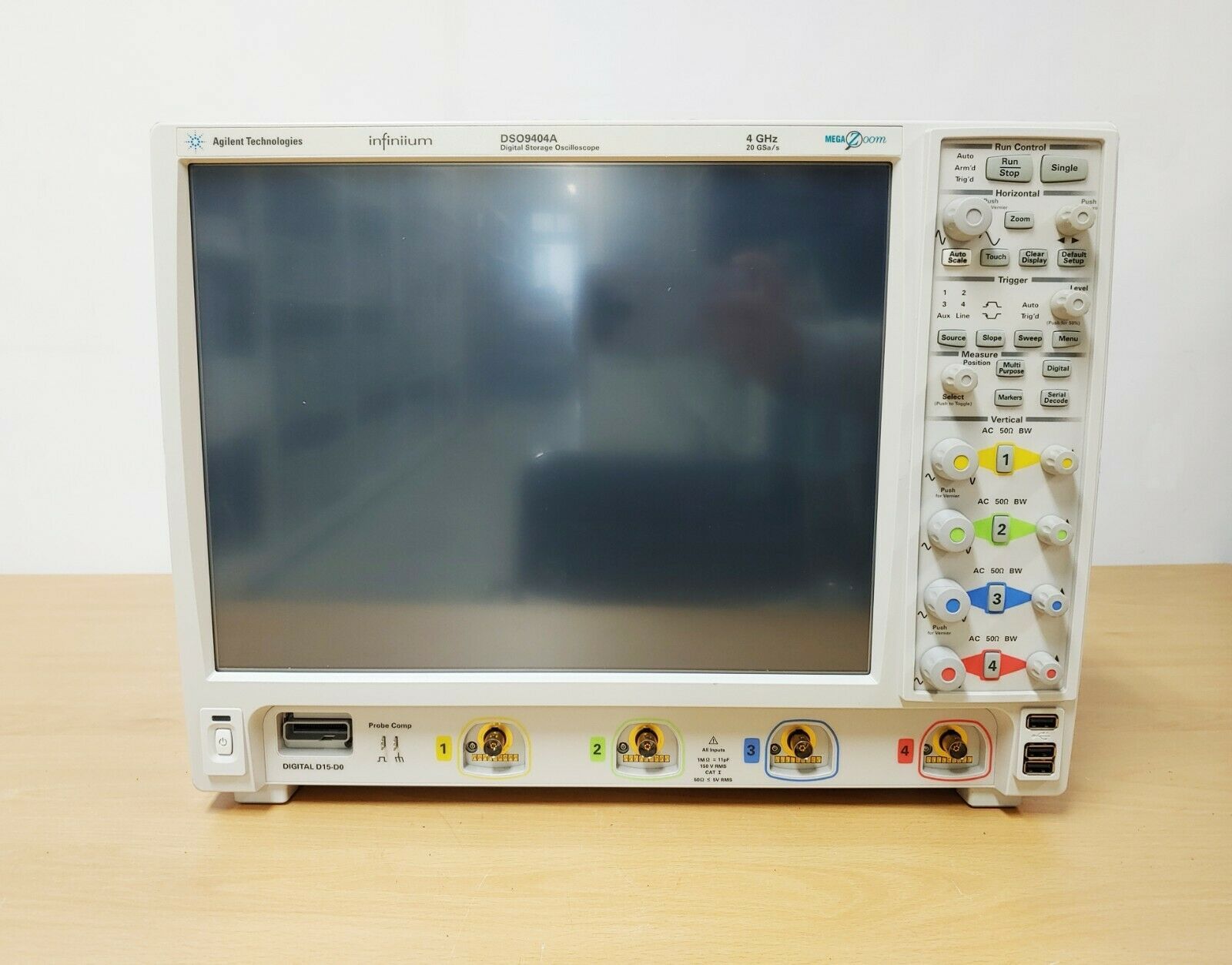

Осциллограф Agilent DSO9404A
Осциллограф Agilent DSO9404A из серии Infiniium обладает выдающимися техническими характеристиками, которые делают его отличным инструментом для сложных измерений и анализов сигналов. С полосой пропускания 4 ГГц и частотой дискретизации до 20 миллиардов выборок в секунду на два канала, он способен эффективно обрабатывать и отображать быстро изменяющиеся сигналы, что критично для работы с высокоскоростными цифровыми и аналоговыми системами. Осциллограф поддерживает до 4 аналоговых каналов и имеет глубину памяти 10 Мвыб на канал, с возможностью расширения до 1 Гвыб, что позволяет работать с длинными сигналами без потери данных.
Особенностью DSO9404A является наличие функций осциллографа, логического анализатора и анализатора протоколов в одном приборе, что расширяет возможности устройства для комплексных тестов и отладки. Эта модель идеально подходит для работы с цифровыми и аналоговыми сигналами, а также для анализа последовательных интерфейсов, таких как I2C, SPI, USB, PCIe и многих других. Программное обеспечение для анализа джиттера и протоколов позволяет быстро локализовать и устранять проблемы в данных.
DSO9404A также оснащён мощной системой запуска, которая поддерживает различные режимы, включая запуск по перепаду, длительности импульса и глитчу, что облегчает работу с нестабильными сигналами. Система автоматической коррекции и минимизация погрешностей усиливают точность измерений, что особенно важно при анализе высокоскоростных данных и проведении тестов на соответствие стандартам.
Эргономичный дисплей диагональю 15 дюймов с разрешением XGA и поддержкой сенсорного управления делает взаимодействие с прибором простым и интуитивно понятным, а разнообразие интерфейсов подключения, включая USB, LAN и видеовыходы, позволяет легко интегрировать осциллограф в существующие системы тестирования и мониторинга.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
4 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, VGA |
| Параметры | Значения |
|---|---|
| Аналоговая полоса пропускания (–3 дБ) | 4 ГГц |
| Время нарастания и спада |
10 - 90%: 85 пс 20 - 80%: 59 пс |
| Входные каналы | 4 |
| Входной импеданс | 50 Ом ± 2.5% |
| Чувствительность |
1 МОм: 1 мВ/дел. ÷ 5 В/дел. 50 Ом: 1 мВ/дел. ÷ 1 В/дел. |
| Характер связи на входе |
1 MОм: AC (3.5 Гц), DC 50 Ом: DC |
| Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением |
| Развязка между каналами |
DC ÷ 50 MHz: 50 dB |
| Погрешность коэффициента усиления постоянного напряжения | ± 2% от полной шкалы при шкале полного разрешения канала |
| Максимальное входное напряжение |
1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms |
| Погрешность установки смещения | ± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ) |
| Динамический диапазон |
1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана |
| Погрешность измерения постоянного напряжения |
Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)] |
| Дисплей | |
| Дисплей | Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном |
| Серая шкала яркости | 64 уровня яркости |
| Разрешение | 1024 точек по горизонтали х 768 точек по вертикали |
| Примечания | В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая |
| Сетки | Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали |
| Стили отображения осциллограмм | Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм. |
| Компьютерная система и периферийные устройства, порты ввода-вывода | |
| Операционная система | Windows XP Pro® |
| Центральный процессор | Intel®Celeron™ M530 1.733 ГГц |
| Оперативная память компьютера | 2 Гбайт |
| Дисководы |
Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция) |
| Периферийные устройства | Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB |
|
Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти) |
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек)) |
| Графические файлы | BMP, PNG, TIFF, GIF или JPEG |
| Порты ввода-вывода | |
| LAN | Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать |
| RS-232 (последовательный порт) | СОМ1, поддержка принтера и печатающего устройства |
| Параллельный порт | Порт принтера |
| PS/2 | Два порта. Поддерживают манипуляторы и устройства ввода. |
| USB 2.0 hi-speed (host) | Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели |
| Видеовыход для второго монитора | 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора |
| Соответствие стандарту LXI | Функциональный класс С |
| Общие технические характеристики | |
| Температура | При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С |
| Относительная влажность |
При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С |
| Высота над уровнем моря | При эксплуатации: до 4000 метров; при хранении: до 15300 метров |
| Вибрации | При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси |
| Электропитание |
375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность |
| Масса | Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг |
| Размеры (без ручки) | Высота 330 мм, ширина 430 мм, глубина 230 мм |
