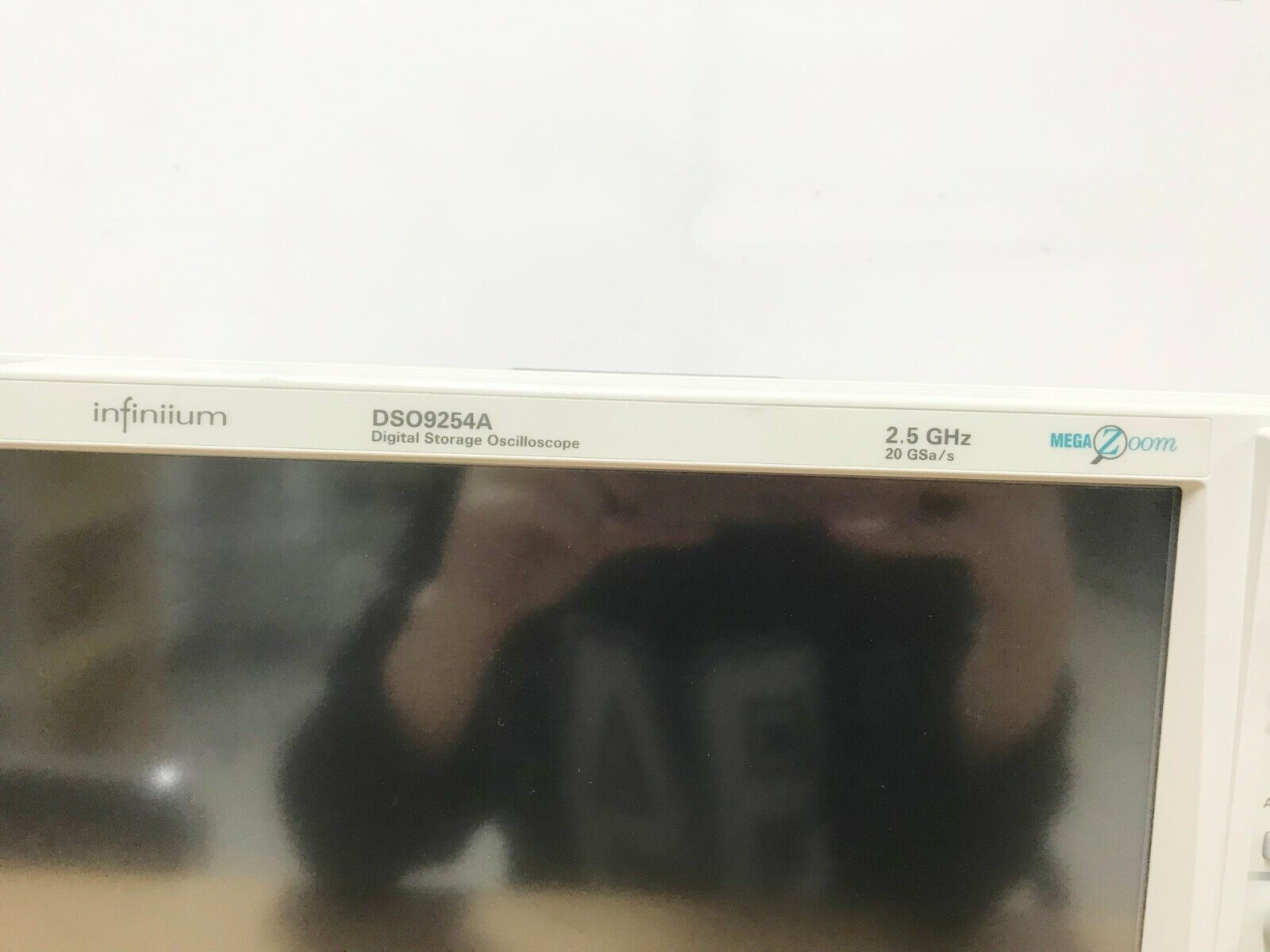

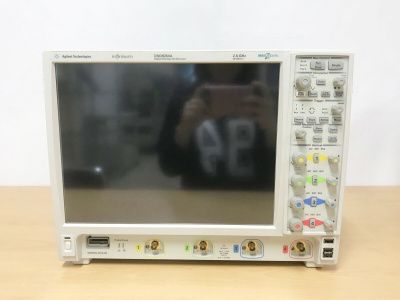

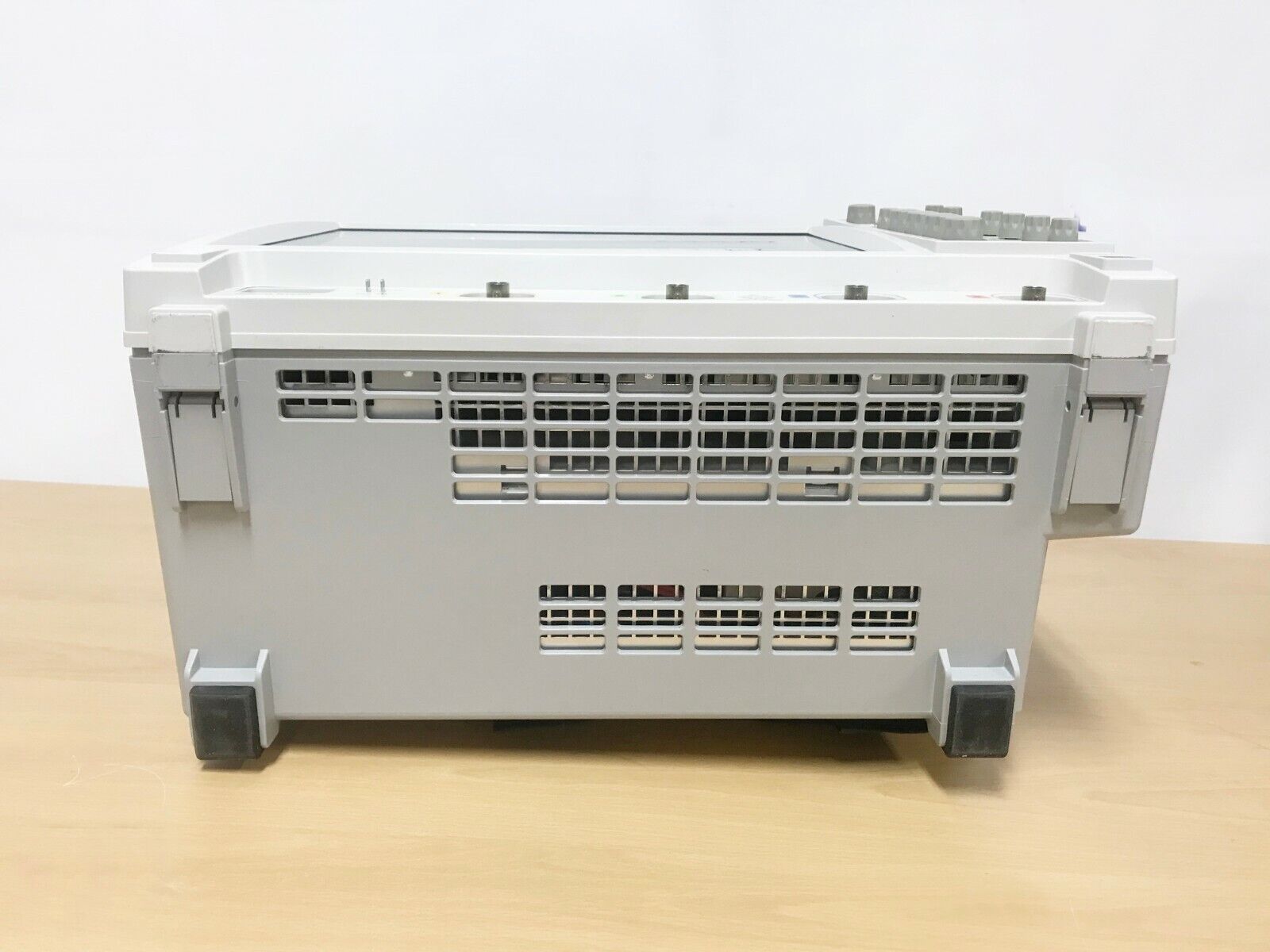

Осциллограф Agilent DSO9254A
Осциллограф Agilent DSO9254A предлагает полосу пропускания 2,5 ГГц, что позволяет эффективно анализировать высокочастотные сигналы. Он оснащён четырьмя аналоговыми каналами, каждый из которых поддерживает частоту дискретизации до 20 миллиардов выборок в секунду. Это даёт возможность с высокой точностью захватывать даже быстрые изменения сигналов. Стандартный объём памяти составляет 20 миллионов точек на канал, с возможностью расширения до 1 гигабита, что подходит для длительного анализа сложных сигналов.
Особенностью устройства является интеграция нескольких инструментов в одном приборе — осциллографа, логического анализатора и анализатора протоколов. Это расширяет функциональность прибора, позволяя работать с различными типами сигналов одновременно. Осциллограф поддерживает прикладные программы для анализа и тестирования, включая анализ последовательных интерфейсов, отладку ПЛИС и измерения джиттера, что делает его идеальным для диагностики и отладки цифровых и аналоговых систем.
Осциллограф имеет высокую точность, обеспечивая время нарастания 142 пикосекунды (для 10-90% сигнала) и 98 пикосекунд (для 20-80%), что позволяет работать с быстрыми и короткими сигналами. Он оборудован сенсорным экраном с разрешением 1024x768 пикселей, что упрощает управление и анализ данных.
Для хранения и передачи данных DSO9254A поддерживает различные форматы файлов, включая сжатые и бинарные данные, а также графические файлы. Множество портов ввода-вывода, таких как LAN, USB и RS-232, позволяют интегрировать осциллограф в автоматизированные системы и удалённо управлять им.
Прибор может работать в температурном диапазоне от 5C до 40C и при влажности до 95%, что делает его надёжным инструментом как в лабораториях, так и в полевых условиях.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
2,5 ГГц |
|
Частота дискретизации
|
20 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, VGA |
| Параметры | Значения |
|---|---|
| Аналоговая полоса пропускания (–3 дБ) | 2.5 ГГц |
| Время нарастания и спада | 10 - 90%: 142 пс 20 - 80%: 98 пс |
| Входные каналы | 4 |
| Входной импеданс | 50 Ом ± 2.5% |
| Чувствительность | 1 МОм: 1 мВ/дел. ÷ 5 В/дел. 50 Ом: 1 мВ/дел. ÷ 1 В/дел. |
| Характер связи на входе | 1 MОм: AC (3.5 Гц), DC 50 Ом: DC |
| Разрешение по вертикали | 8 бит, ≥ 12 бит с усреднением |
| Развязка между каналами |
DC ÷ 50 MHz: 50 dB |
| Погрешность коэффициента усиления постоянного напряжения | ± 2% от полной шкалы при шкале полного разрешения канала |
| Максимальное входное напряжение | 1 MОм: 150В RMS или DC, CAT I ± 250 В (DC + AC) в AC соединение 50 Ом: 5 Vrms |
| Погрешность установки смещения | ± (1,25% от смещения в канале + 1% от полной шкалы + 1 мВ) |
| Динамический диапазон | 1 MОм: ± 8 деления от середины экрана 50 Ом: ± 8 деления от середины экрана |
| Погрешность измерения постоянного напряжения | Парный курсор: ± [(погрешность усиления DC) + (разрешение)] Одинарный курсор: ± [(погрешность усиления DC) + (погрешн. смещения) + (разрешение/2)] |
| Дисплей | |
| Дисплей | Жидкокристаллический тонкопленочный цветной дисплей XGA TFT-LCD размером 15" по диагонали, с сенсорным экраном |
| Серая шкала яркости | 64 уровня яркости |
| Разрешение | 1024 точек по горизонтали х 768 точек по вертикали |
| Примечания | В области отображения осциллограмм можно поместить до 12 этикеток (до 100 символов каждая |
| Сетки | Одна, две или четыре сетки осциллограмм, каждая с разрешением 8 бит по вертикали |
| Стили отображения осциллограмм | Соединенные точки, точки, бесконечное послесвечение, бесконечное послесвечение с градацией цвета. До 64 уровней градации яркости осциллограмм. |
| Компьютерная система и периферийные устройства, порты ввода-вывода | |
| Операционная система | Windows XP Pro® |
| Центральный процессор | Intel®Celeron™ M530 1.733 ГГц |
| Оперативная память компьютера | 2 Гбайт |
| Дисководы | Внутренний жесткий диск ≥ 250 Гбайт Дополнительный съемный жесткий диск (опция) Дополнительный внешний USB дисковод DVD-RW (опция) |
| Периферийные устройства | Прилагается оптическая мышь USB, компактная клавиатура USB. Все модели поддерживают любые совместимые с Windows устройства ввода с последовательным интерфейсом, PS/2 или USB |
| Типы файлов Данные осциллограмм (в скобках указан макс. размер памяти) |
Сжатый внутренний формат (*.wfm (2 х 108 точек)), значения, разделяемые запятой (*.csv (109 точек)), раздельные значения (*.tsv (109 точек)), обычный двоичный формат (*.bin (5 х 108 точек)), файлы значений Y (*.txt (109 точек)) |
| Графические файлы | BMP, PNG, TIFF, GIF или JPEG |

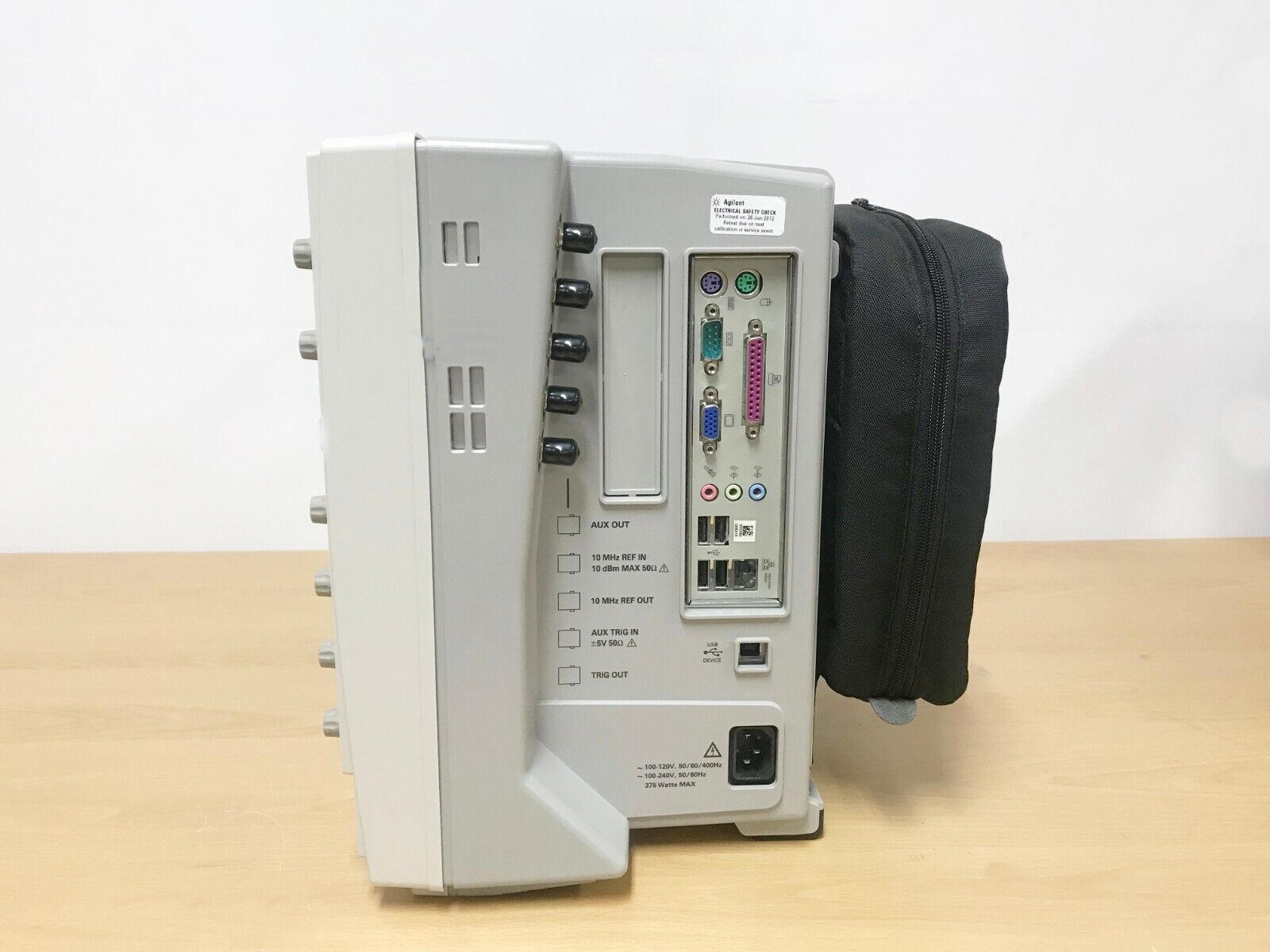

| Порты ввода-вывода | |
| LAN | Соединитель RJ-45, поддерживает стандарты 10Base-T, 100Base-T и 1000Base-T). Обеспечивает возможность дистанционного Web-управления , передачи сообщений по электронной почте по запуску или по запросу, передачи данных и файлов, а также сетевую печать |
| RS-232 (последовательный порт) | СОМ1, поддержка принтера и печатающего устройства |
| Параллельный порт | Порт принтера |
| PS/2 | Два порта. Поддерживают манипуляторы и устройства ввода. |
| USB 2.0 hi-speed (host) | Три порта USB 2.0 hi-speed (host) на передней панели и два порта USB 2.0 hi-speed (host) на задней панели |
| Видеовыход для второго монитора | 15-контактный соединитель XGA (1024 х 768), полноцветный выход отображения осциллограмм или видеовыход для второго монитора |
| Соответствие стандарту LXI | Функциональный класс С |
| Общие технические характеристики | |
| Температура | При эксплуатации: 5°С ÷ +40°С; при хранении: –40°С ÷ +70°С |
| Относительная влажность | При эксплуатации: до 95% (без конденсации) при температуре +40°С; при хранении: до 90% при температуре +65°С |
| Высота над уровнем моря | При эксплуатации: до 4000 метров; при хранении: до 15300 метров |
| Вибрации | При эксплуатации: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 0,3 g(эфф.) при хранении: хаотичные вибрации 5 ÷ 500 Гц, 10 минут по каждой оси, 2,41 g(эфф.); резонансный поиск 5 ÷ 500 Гц, развертка синусоидального сигнала, скорость развертки 1 октава/мин. (0,75 g), выдержка 5 минут на частоте резонанса при четырех резонансах по каждой оси |
| Электропитание | 375 Вт 100-120 В, 50/60/400 Гц 100-240 В, 50/60 Гц максимальная подводимая мощность |
| Масса | Нетто: 11,8 кг; в транспортной упаковке: 17,8 кг |
| Размеры (без ручки) | Высота 330 мм, ширина 430 мм, глубина 230 мм |
