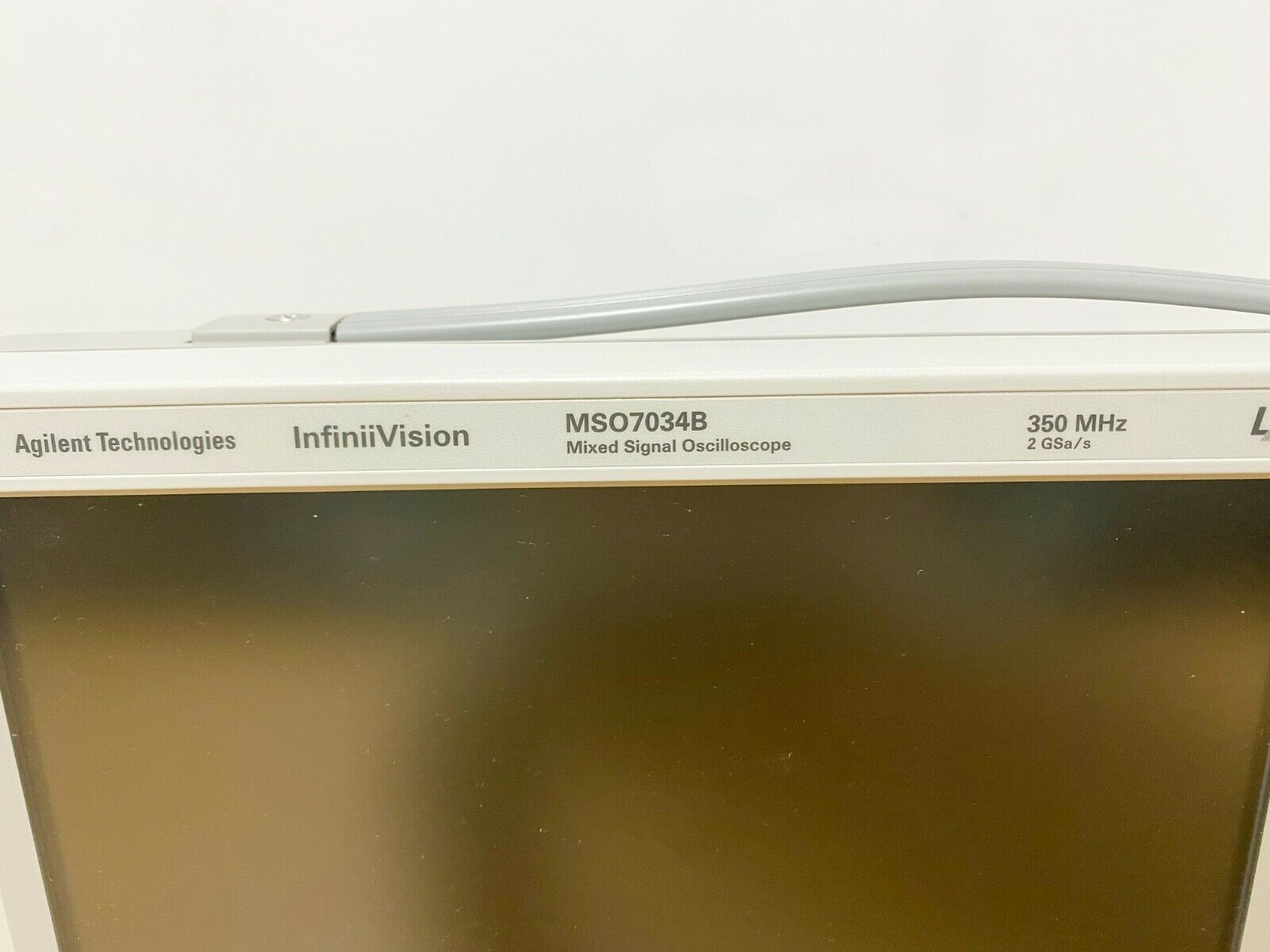

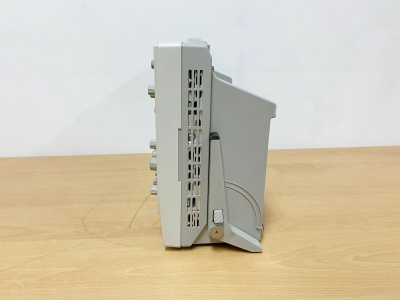

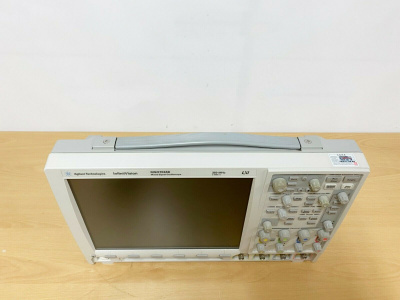

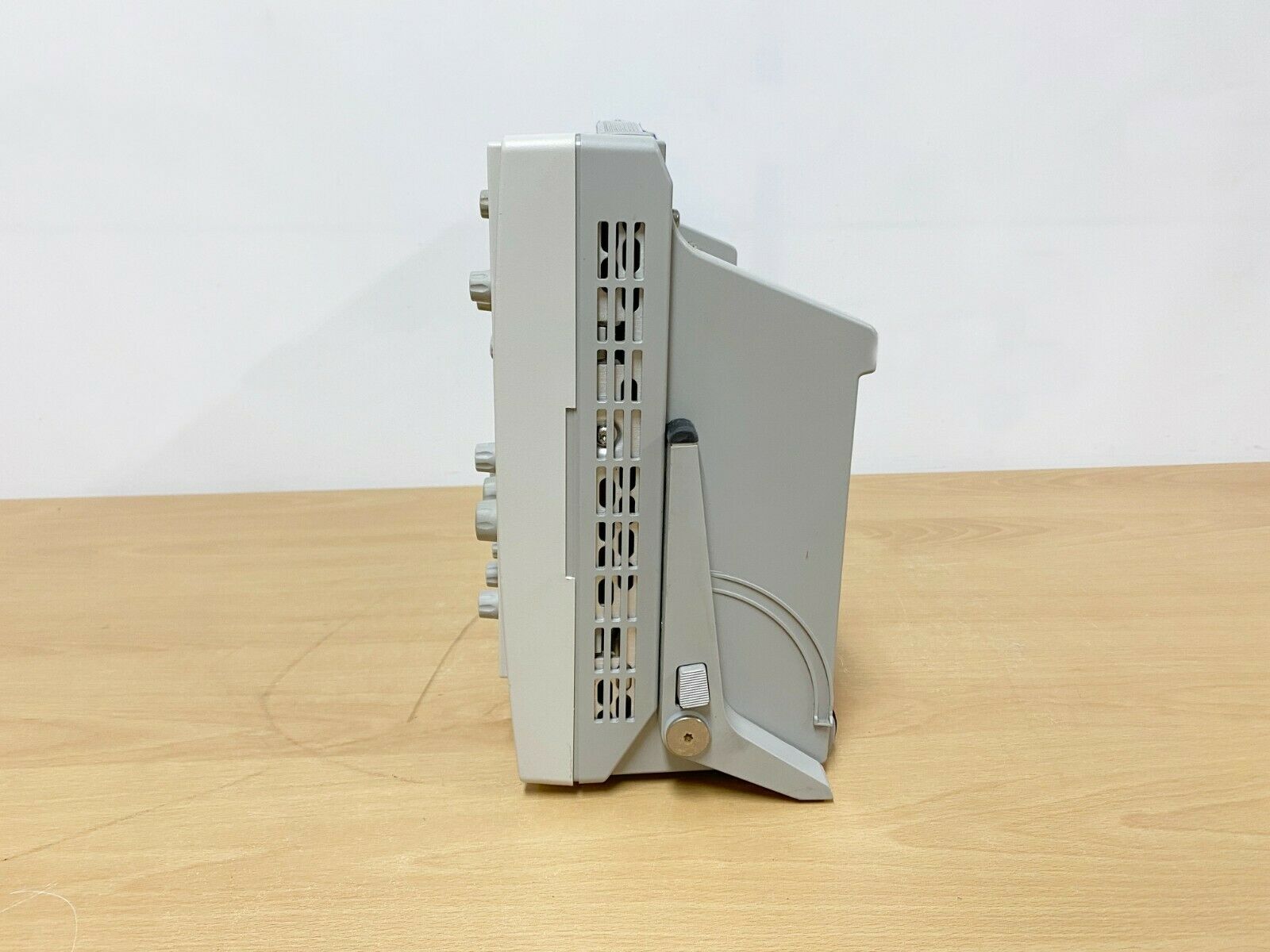

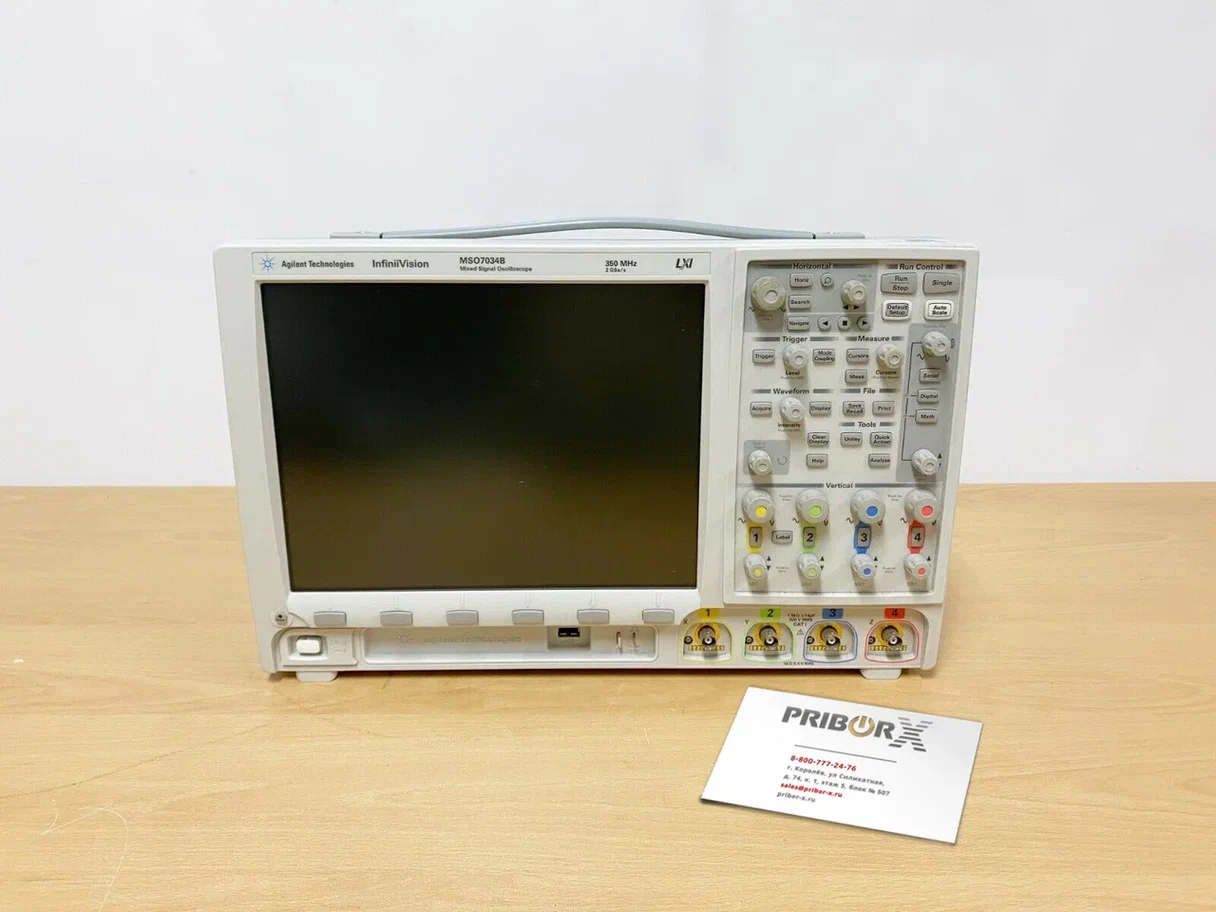

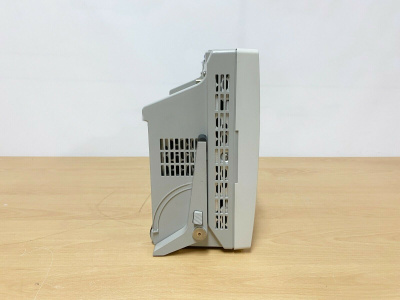

Осциллограф Agilent MSO7034B
Осциллограф Agilent MSO7034B является прекрасным выбором для специалистов в области электроники, которым необходимо надежное и точное устройство для тестирования и анализа аналоговых и цифровых сигналов. Благодаря полосе пропускания 350 МГц и частоте дискретизации 2 Гвыб/с, осциллограф обеспечивает высокое качество сигнала и позволяет работать с различными типами сигналов. 4 аналоговых канала и 16 цифровых обеспечивают возможность одновременного наблюдения за несколькими сигналами, а память MegaZoom III с глубиной 8 Мвыб позволяет сохранить большое количество данных для анализа.
Функция автоматического поиска и навигации облегчает работу с устройством, позволяя быстро найти нужные данные и перемещаться по ним. Данный осциллограф также имеет встроенный генератор сигналов и цифровые вольтметры, что делает его удобным для проведения различных видов измерений. Осциллографы играют важную роль в работе инженеров и технических специалистов, занимающихся разработкой и тестированием электронных устройств.
Одной из лучших моделей на рынке считается Agilent MSO7034B, обладающий рядом преимуществ, которые делают его незаменимым помощником в повседневной работе. Во-первых, данный осциллограф оснащен ярким и четким XGA дисплеем с диагональю 12,1 дюйма, что обеспечивает комфортное чтение и анализ данных. Максимальная яркость дисплея составляет 256 уровней, что позволяет работать даже в условиях яркого освещения. Скорость обновления сигнала в данной модели достигает 100 тыс. осциллограмм в секунду, что делает ее одной из самых быстрых на рынке осциллографов. Это позволяет получить наиболее точные и детальные данные о сигнале, что важно при проведении сложных измерений. Наличие режима сегментированной памяти позволяет сохранять данные на разных участках памяти для последующего анализа и сравнения. Это особенно актуально при проведении долгосрочных исследований или при работе с большими объемами данных.
Осциллограф MSO7034B также способен проводить тестирование по маске, что значительно упрощает процесс тестирования электронных компонентов и сокращает время, затрачиваемое на проверку качества продукции.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4+16 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
2 Гвыб/c |
|
Интерфейсы
|
USB 2.0, USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB, XGA видеовыход |
| Параметры | Значения |
|---|---|
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 350 МГц |
| Макс. частота дискретизации | 2 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение | 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | от 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм или 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | от 2 нс/дел до 50 с/дел |
| Обнаружение пиков | 500 пс |
| Система запуска | |
| Источники | каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS!232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | |
| Автоматические |
Peak-Peak (размах), Minimum (мин. значение), Maximum (макс. значение), Average (среднее значение), Amplitude (амплитуда), Base (уровень основания), Top (уровень вершины), Preshoot (выброс до фронта), Overshoot (выброс за фронтом), RMS (СКЗ), стандарное отклонение, Frequency (частота повторения), Period (период повторения), +Width (длительность полож. импульса), -Width (длительность отриц. импульса), Duty Cycle (коэффициент заполнения) - для всех каналов. Rise Time (длительность фронта), Fall Time (длительность среза), X at Max Y (значение времени, соответствующее максимуму), X at Min Y (значение времени, соответствующее минимуму), Delay (задержка), Phase (фаза) - только для аналоговых каналов. |
| Частотомер |
Встроенный частотомер (5 десятичных разрядов) по любому из каналов. Может измерять частоту до значения полосы пропускания осциллографа. Разрешение частотомера можно увеличить до 8 разрядов при использовании внешнего опорного источника 10 МГц |
| Курсоры | Устанавливаются вручную или автоматически для отсчета значений по горизонтали (X, ΔX, 1/ΔX), по вертикали (Y, ΔY) |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |

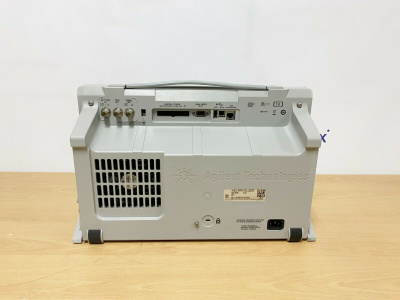

| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100-BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
|
|
|
|
|
|
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
| Масса MSO7034B без упаковки | 5,9 кг |
