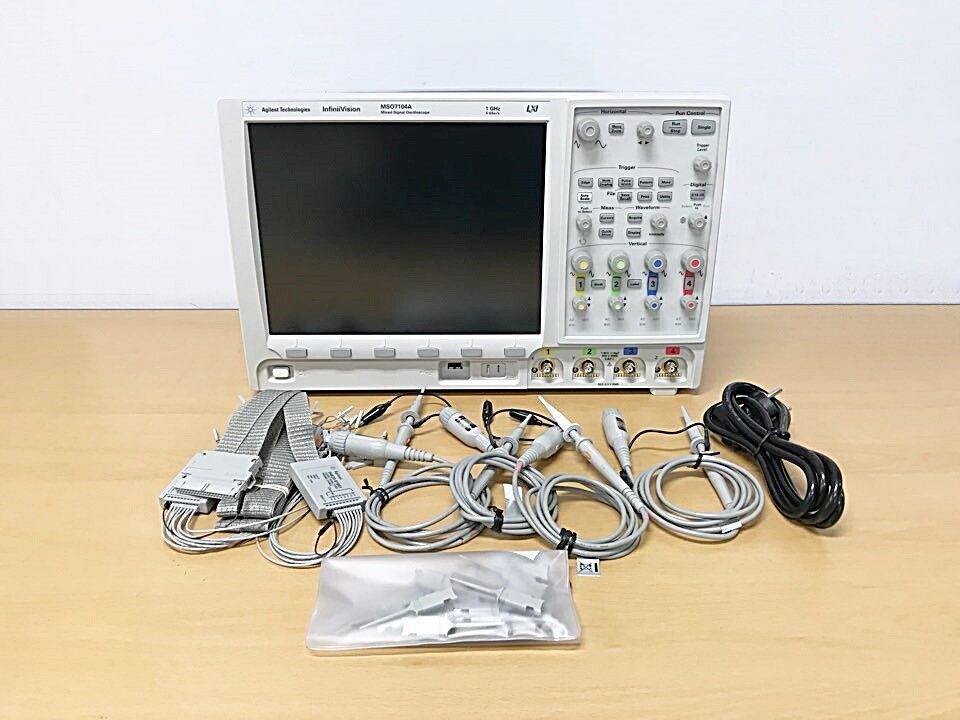

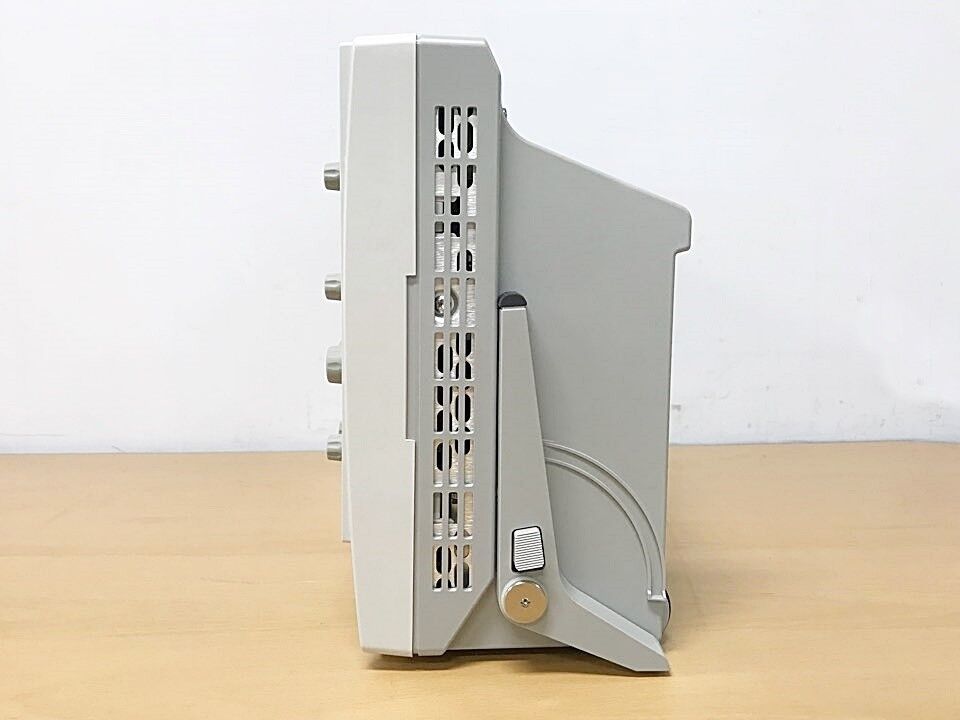

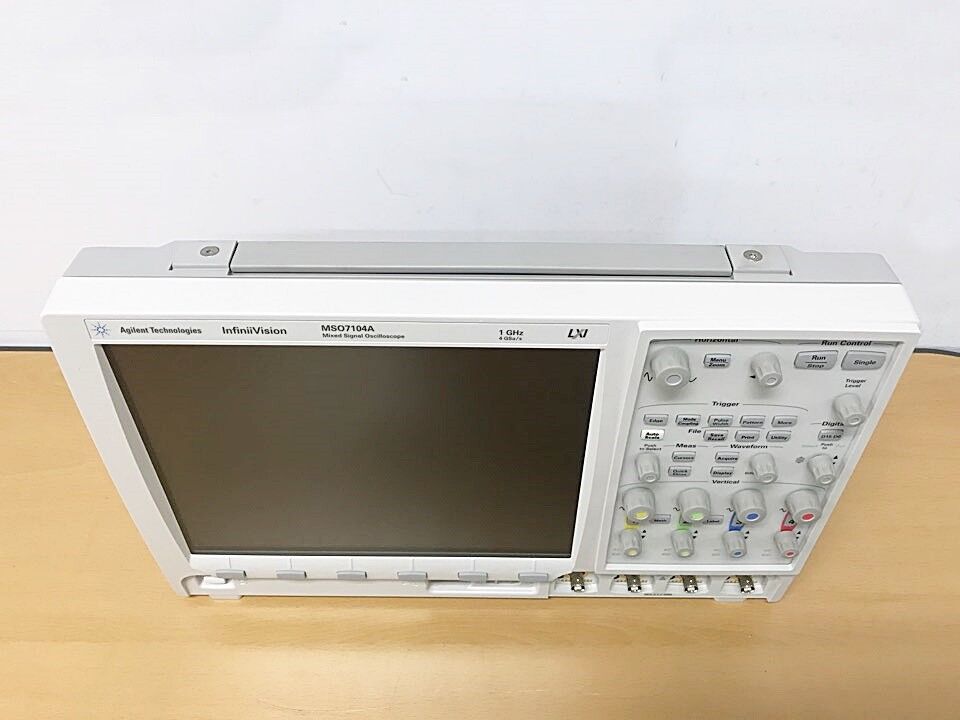

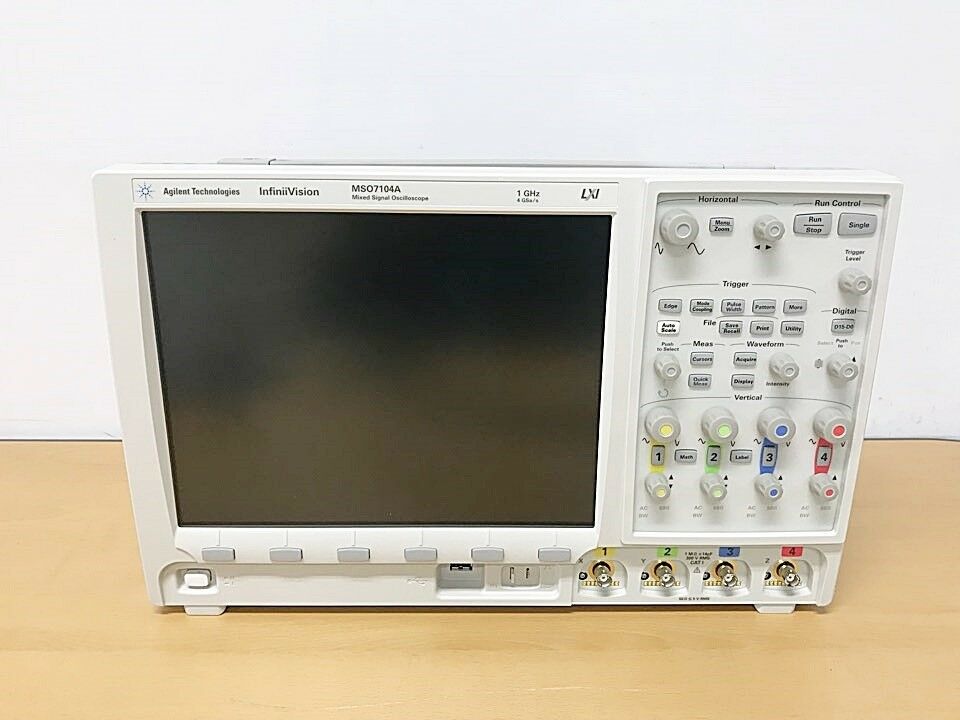

Осциллограф Agilent МSO7104А
Осциллограф Agilent MSO7104A из серии InfiniiVision 7000 представляет собой мощный и высокоточный прибор для работы с аналоговыми и цифровыми сигналами. Он оснащён полосой пропускания 1 ГГц и частотой дискретизации до 4 Гвыб/с на канал, что позволяет эффективно анализировать высокоскоростные сигналы в различных приложениях. В отличие от простых осциллографов, MSO7104A сочетает в себе возможности осциллографа и логического анализатора, предлагая пользователю до 4 аналоговых и 16 цифровых каналов для комплексного анализа смешанных сигналов.
Прибор использует технологию MegaZoom III, обеспечивающую глубокую память и высокую скорость обработки данных. Эта технология позволяет осциллографу поддерживать большую глубину захвата данных без потери быстродействия, что идеально подходит для анализа сложных, многоканальных сигналов. Встроенные функции автоматического масштабирования и осциллографическое декодирование сигналов для интерфейсов, таких как SPI, I2C, CAN и другие, делают его подходящим инструментом для диагностики цифровых и аналоговых систем.
Осциллограф оснащён ярким цветным дисплеем с разрешением XGA и диагональю 12,1 дюйма, что предоставляет удобное пространство для отображения и анализа данных. Применение различных математических функций, таких как интегрирование, дифференцирование и FFT, позволяет глубже анализировать сигнал и извлекать нужную информацию с высокой точностью.
Поддержка интерфейсов USB, LAN и GPIB расширяет возможности взаимодействия с осциллографом и позволяет интегрировать его в автоматизированные тестовые системы для упрощения процесса измерений. MSO7104A также поддерживает управление через Web-браузер, что даёт возможность дистанционного доступа и управления осциллографом. Это делает его удобным и универсальным инструментом для работы в лабораториях и на производственных участках.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4+16 |
|
Полоса пропускания
|
1 ГГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB, LAN, GPIB, VGA |
| Параметры | Значения |
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 1 ГГц |
| Макс. частота дискретизации | 2 Гвыб/c |
| Макс. входное напряжение |
400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение 8 бит | Разрешение 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения |
От 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, от 2 мВ/дел до 1 В/дел (входной импеданс 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | От 500 пс/дел до 50 с/дел |
| Обнаружение пиков | 500 пс |
| Система запуска | |
| Источники | Каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
| Режимы |
По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) |

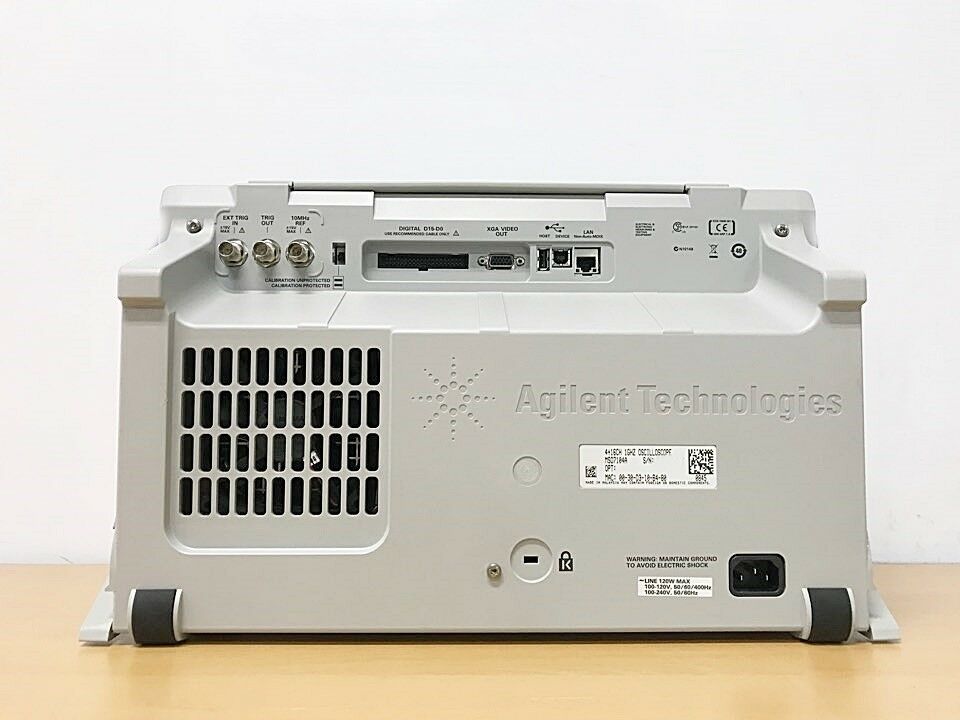

| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | Автоматические; частотомер; курсоры |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100!BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |
| Встроенная справочная система | Доступна на 11 языках, в том числе и русском. |
Общие характеристики осциллографа Agilent МSO7104А:
| Габаритные размеры | 45,4 см (ширина) х 29,8 см (высота) х 22,0 см (глубина) с развернутой подставкой, крышка экрана снята |
| Масса без упаковки | 5,9 кг |

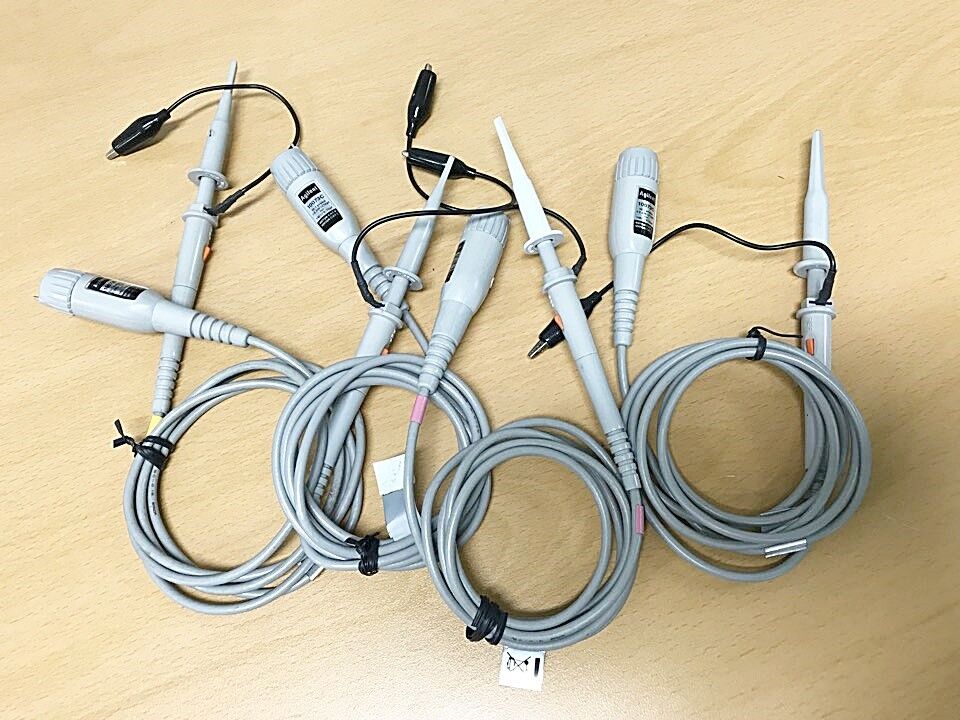

Пробники для осциллографов семейства InfiniVision по дополнительному заказу:

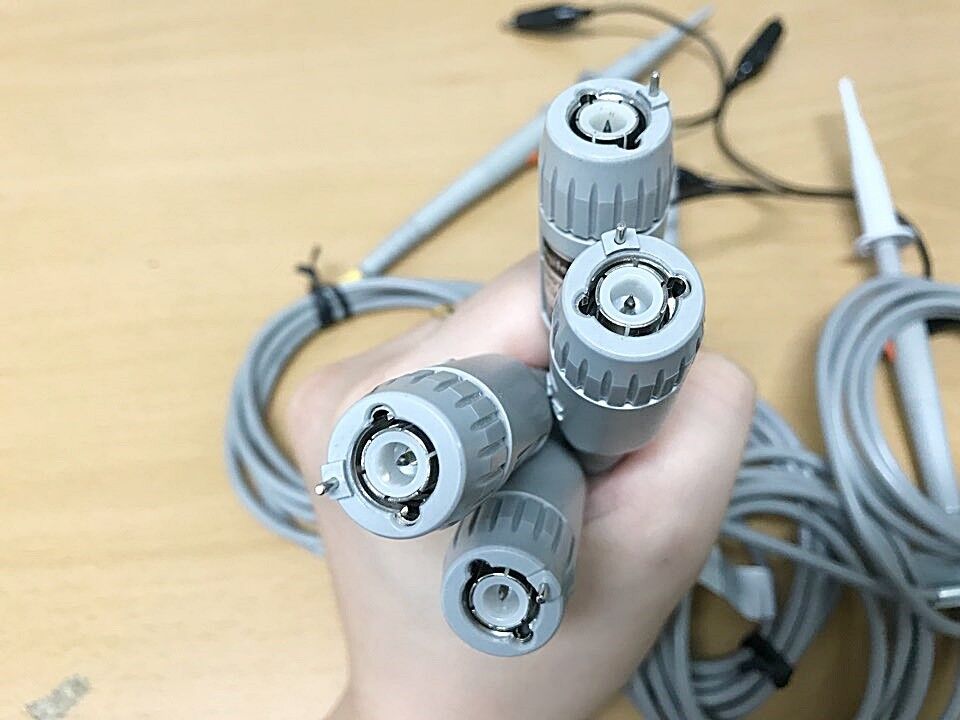

Пассивные пробники

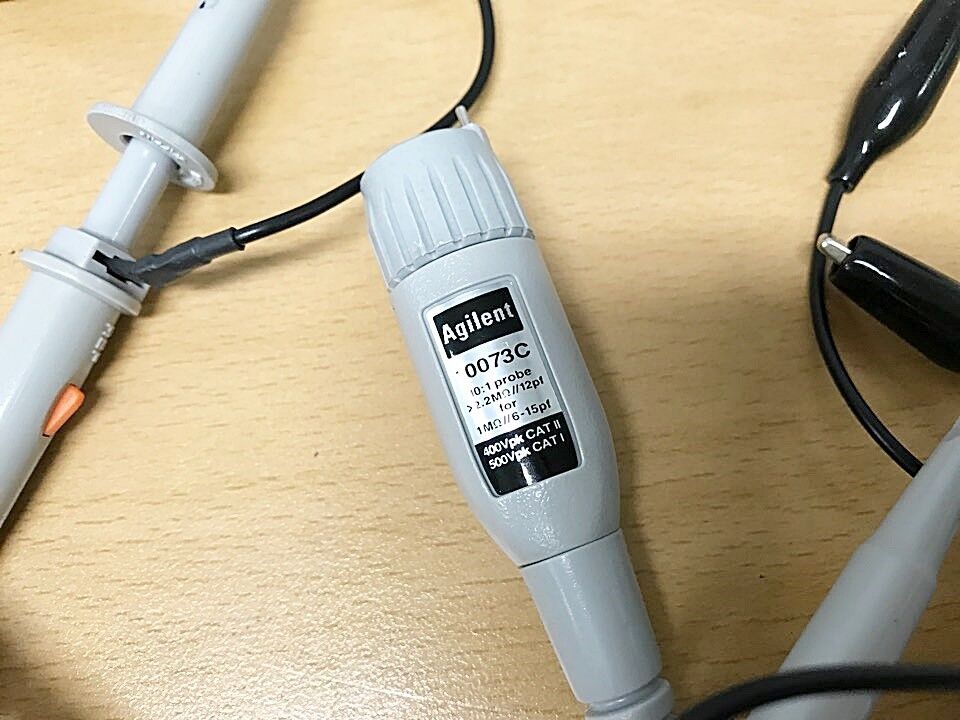

10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения
Высоковольтные пробники
10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
N2771A 1000:1, 15 кВ, до 50 MГц
Активные несимметричные пробники
1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe
1144A Активный пробник до 800 МГц
1145A Двухканальный активный пробник до 750 МГц
1142A Источник питания для пробников 1144A и 1145A
Активные дифференциальные пробники
1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения).
N2772A Дифференциальный пробник до 20 МГц
N2773A Источник питания для дифференциального пробника N2772A
1141A Дифференциальный пробник до 200 МГц
1142A Модуль управления и питания для пробника 1141A
Токовые пробники
1146A Токовый пробник постоянного и переменного тока до 100 кГц
1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A)
N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A)
N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A)
N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A)
Логические пробники
01650-61607 40-канальный логический кабель

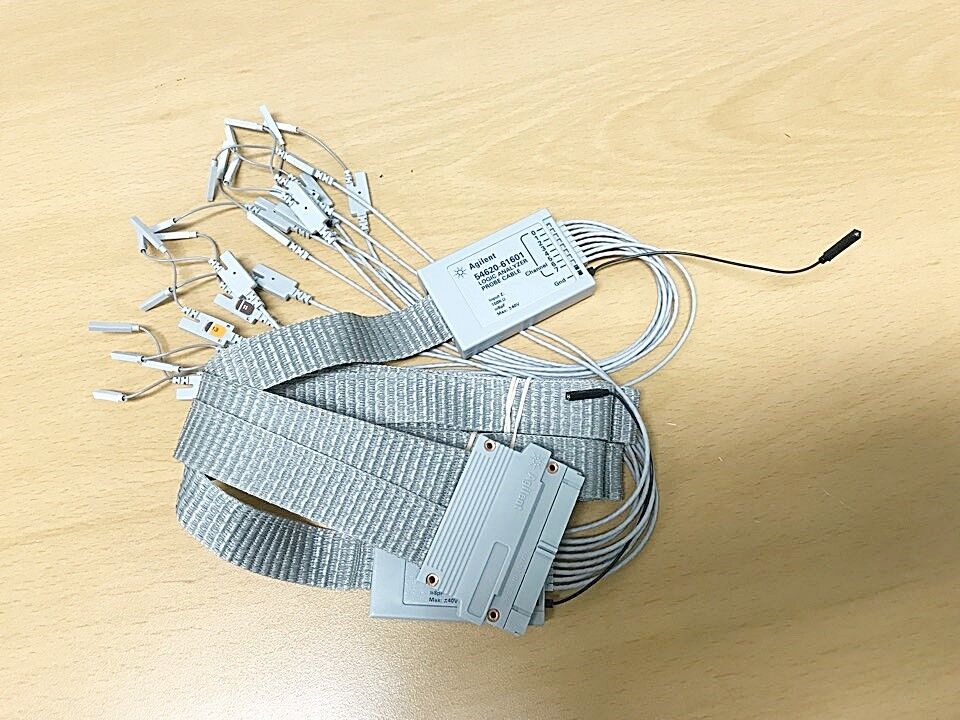

54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов)
Наши квалифицированные специалисты обязательно вам помогут.
Задать вопрос
Услуги
Срочная поверка в метрологических центрах-партнёрах
Выстовачные образцы, Б/У оборудование из Европы и США с гарантией
