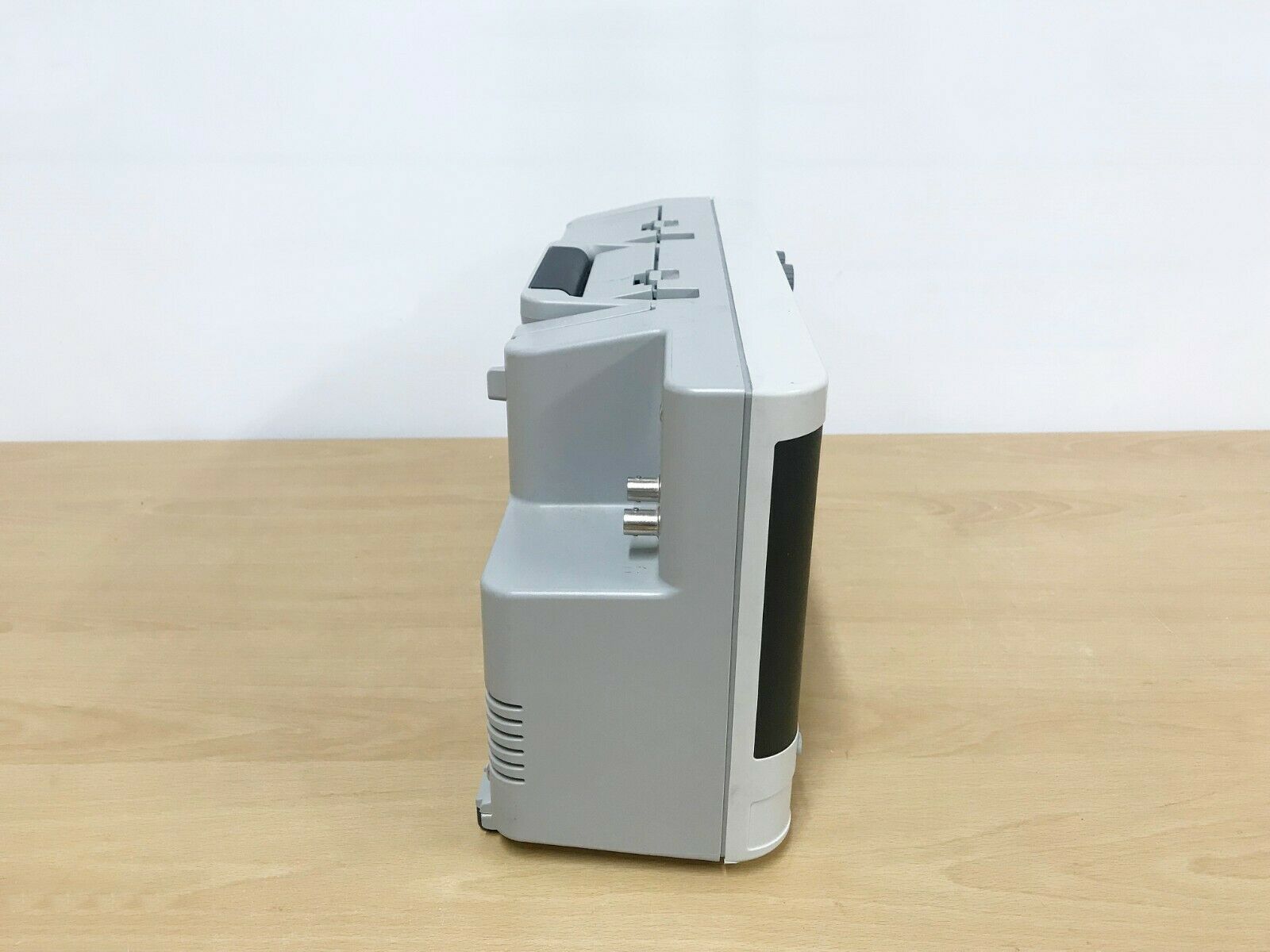

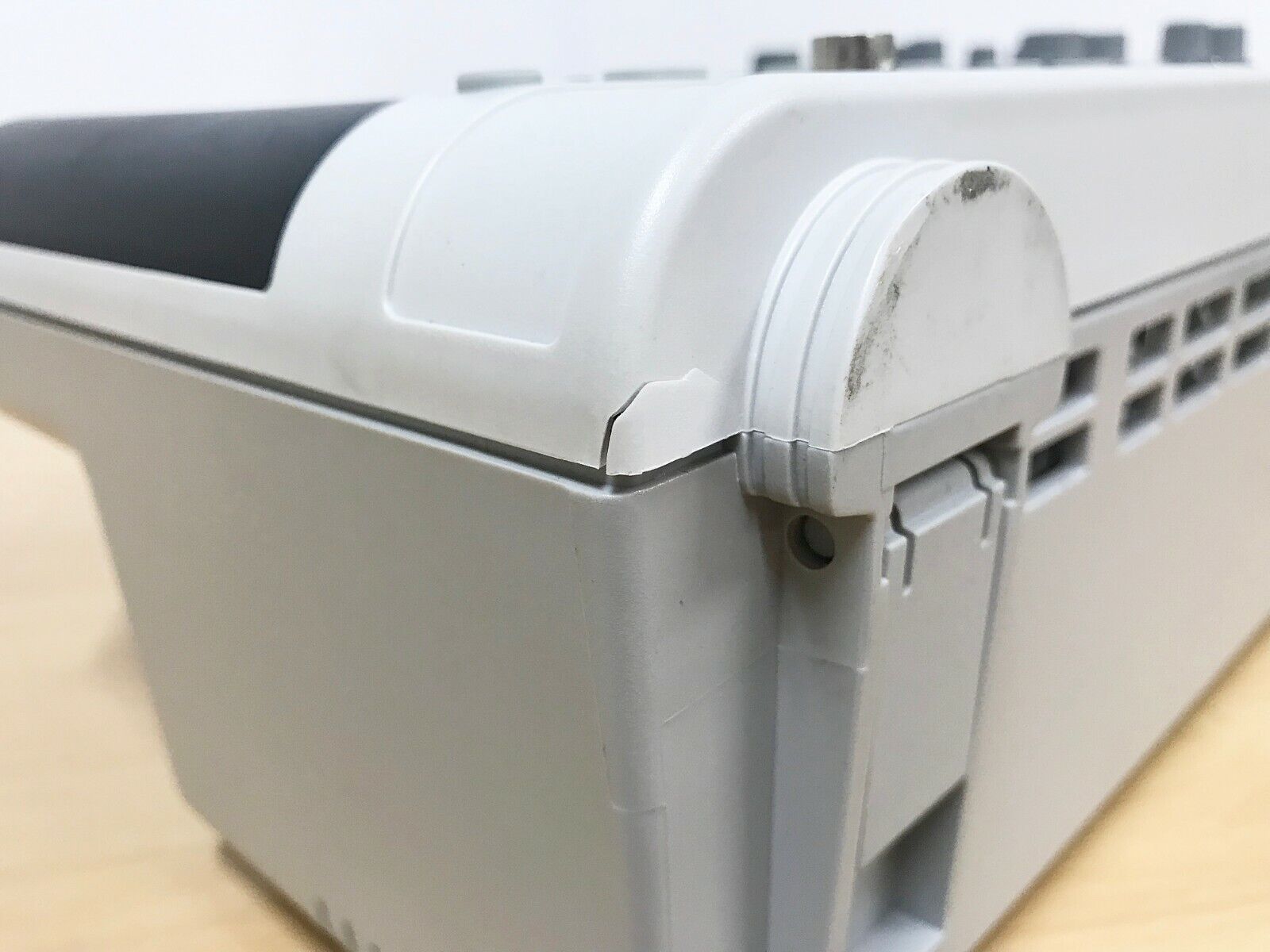

Цифровой осциллограф Agilent MSOX3032A
Agilent MSOX3032A — это высококлассный цифровой осциллограф, предлагающий полосу пропускания 350 МГц, два аналоговых канала и расширенные возможности анализа сигналов. Оснащённый самым большим в своём классе 8,5-дюймовым дисплеем с разрешением WVGA и частотой обновления до 1 000 000 осциллограмм в секунду, этот прибор обеспечивает исключительную визуализацию данных даже при высоких скоростях сигнала.
Высокая частота дискретизации — 4 Гвыб/с на половине каналов (и 2 Гвыб/с на всех) — позволяет точно захватывать быстрые импульсы и редкие события. Глубокая память до 4 Мвыб гарантирует сохранение длинных сигналов без потери детализации. Вертикальное разрешение в 8 бит, коэффициент отклонения от 2 мВ/дел до 5 В/дел, а также точность временной базы ±25 ppm обеспечивают надёжные и воспроизводимые измерения.
Одним из ключевых преимуществ MSOX3032A является его многофункциональность: он объединяет осциллограф, 16-канальный логический анализатор (в моделях MSOX или через апгрейд DSOX), встроенный генератор сигналов частотой до 20 МГц (опционально), анализатор протоколов и цифровой вольтметр с частотомером. Это позволяет заменить целый набор измерительных приборов одним универсальным решением.
Модель поддерживает множество режимов сбора данных: обычный, с усреднением, сегментированный, с обнаружением пиков и высоким разрешением (до 12 бит). Расширенные режимы запуска, включая по фронту, по длительности импульса, по видео и цифровым шинам, делают работу максимально точной и гибкой. Осциллограф позволяет запускать измерения по таким интерфейсам, как I²C, SPI, UART, RS232, CAN, LIN и I²S.
Дополнительные функции, такие как автоматическое тестирование маски, математическая обработка сигналов (сложение, интегрирование, БПФ и др.) и поддержка до 34 автоматических измерений, значительно упрощают анализ.
Встроенные интерфейсы USB на передней и задней панелях обеспечивают лёгкий доступ к сохранению и передаче данных, а опционально доступны LAN, GPIB и VGA. Возможность последующего расширения функционала делает MSOX3032A долгосрочным вложением — прибор «растёт» вместе с вашими задачами.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
2+16 |
|
Полоса пропускания
|
350 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB 2.0 |
| Полоса пропускания | 350 МГц |
| Частота дискретизации | 4 Гвыб/с на половине каналов,2 Гвыб/с на всех каналах |
| 5 Гвыб/с на половине каналов, 2,5 Гвыб/с на всех каналах (для 1ГГц моделей) | |
| Глубина памяти | 2 Мвыб (4 Мвыб опционально) |
| Число каналов | 2 |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных | |
| Нормальный | Отображение собранных данных на экране в реальном времени |
| С усреднением | Число усреднений 2, 4, 8, 16, 32, 64… до 65 536 |
| Сегментированный | Период захвата не менее 19 мкс |
| С обнаружением пиков | Захват глитчей длительностью от 250 пс |
| Режим высокого разрешения | Разрешение 12 бит при развертке ≥ 1 мкс/дел |
| Режимы запуска | |
| Принудительный | Немедленный запуск при нажатии клавиши на панели |
| По перепаду | Запуск по положительному или отрицательному перепаду сигнала в любом канале |
| По длительности импульса | Запуск по импульсу, длительность которого ≥ или < заданной (от 2 нс до 10 с) |
| По ранту | Запуск по ранту |
| По ТВ сигналу | Запуск по стандартному сигналу NTSC, PAL или SECAM |
| По сигналам шин | Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S |
| По комбинации | Запуск по комбинации аналоговых или цифровых каналов |
| Прочие | Прочие режимы запуска, см. подробные технические характеристики |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |
| Логические каналы | |
| Количество каналов | 16 (для моделей MSOX или DSOX после апгрейда) |
| Частота дискретизации | 1 ГВыб/с |
| Динамический диапазон | ± 10 В |
| Генератор сигналов | |
| Частота | 0,1 Гц – 20 МГц |
| Формы сигнала | Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скорость обновления дисплея | 1 000 000 осцилограмм в секунду |
| Интерфейс | |
| Стандартно | USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями |
| USB порт для удаленного управления с ПК | |
| Опционально | GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
| Вес | 3,85 кг. |
