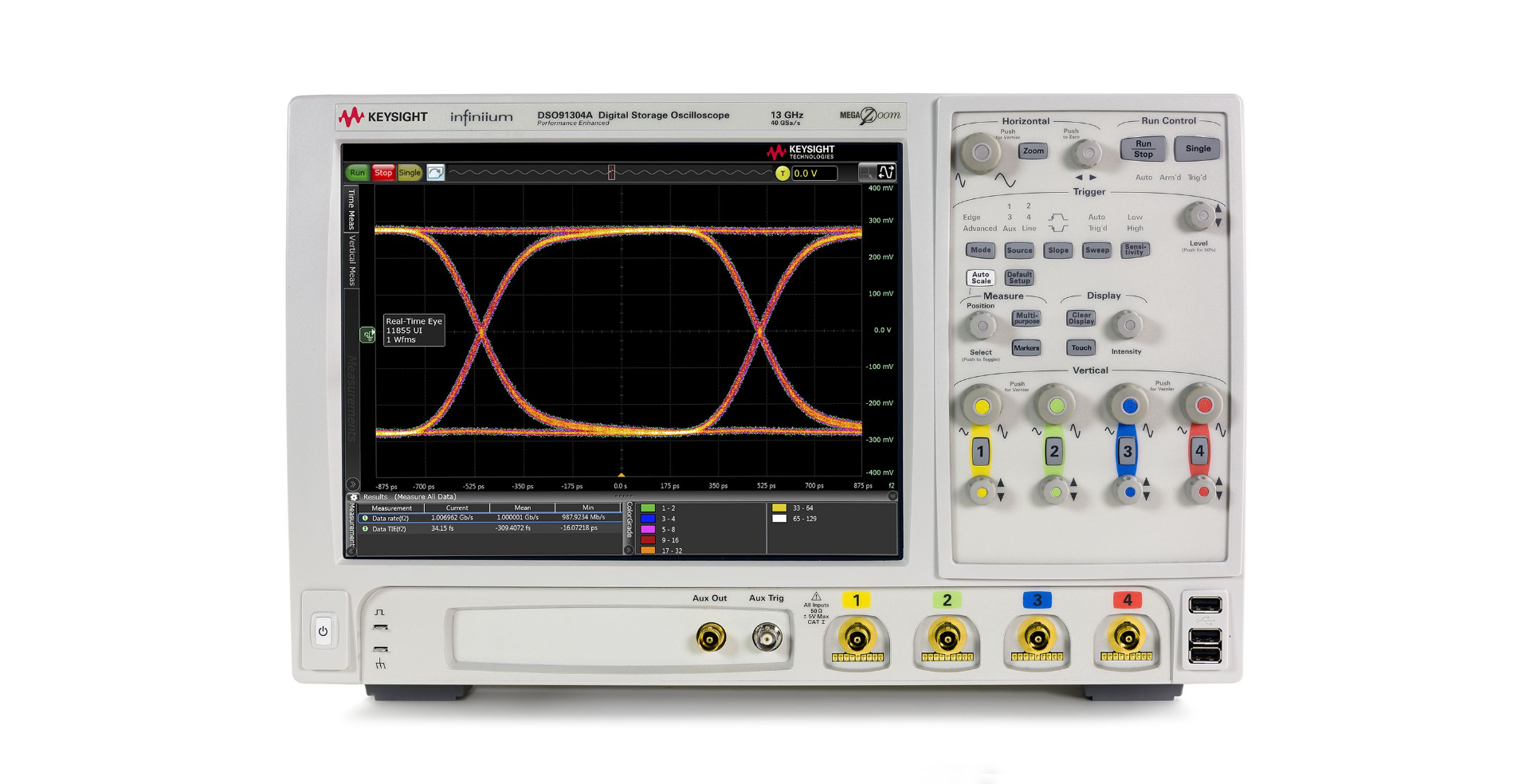

Высокопроизводительный осциллограф семейства Infiniium Agilent DSO91304A
Осциллограф Agilent DSO91304A серии Infiniium представляет собой высокопроизводительное контрольно-измерительное устройство, разработанное для захвата, отображения и анализа сигналов с предельно высокой частотой и точностью. Благодаря полосе пропускания 13 ГГц и частоте дискретизации до 40 Гвыб/с на два канала (или 20 Гвыб/с на четыре), он обеспечивает инженерам мощный инструмент для отладки и верификации цифровых и аналоговых схем в самых сложных задачах высокоскоростной электроники.
DSO91304A предназначен для работы с современными высокочастотными интерфейсами, включая PCI Express, SATA, HDMI, DisplayPort и прочими цифровыми протоколами передачи данных. Такая ширина полосы и скорость захвата позволяют точно анализировать фронты сигналов длительностью менее 20 пс, что критически важно при работе с переходными процессами, джиттером, перекрёстными помехами и рассогласованием линий. Высокое вертикальное разрешение 8 бит, расширяемое с помощью технологии цифрового сглаживания и усреднения, даёт пользователю возможность наблюдать даже малозаметные детали сигнала.
Прибор построен на базе открытой операционной системы с сенсорным интерфейсом и поддержкой мыши и клавиатуры, что облегчает работу и интеграцию в лабораторную инфраструктуру.
Осциллограф оснащён продвинутой системой триггеринга, включая возможности по длительности, шаблону, последовательности и временным интервалам, а также специализированные режимы для тестирования стандартов передачи данных. Расширенные функции анализа включают автоматический расчёт параметров сигнала, математическую обработку и спектральный анализ, что позволяет проводить комплексные исследования без необходимости использования внешнего ПО.
Для повышения точности и удобства измерений предусмотрена полная совместимость с системой пробников InfiniiMax II, поддерживающей сменные головки различных типов — от впаиваемых и браузеров до ZIF-наконечников и SMA-интерфейсов. Благодаря низкой нагрузке на схему, минимальному уровню собственного шума и широкому выбору конструктивных решений пробники InfiniiMax обеспечивают максимальную гибкость при подключении и неизменно высокое качество измерений. Поддержка технологии AutoProbe позволяет осциллографу автоматически распознавать подключённый пробник, адаптируя параметры измерения без участия пользователя.
Устройство оснащено интерфейсами GPIB, USB, LAN и VGA/DVI для подключения внешних устройств, хранения и передачи данных, а также позволяет удалённо управлять измерениями и обмениваться информацией в рамках корпоративной сети. Модульная архитектура программного обеспечения позволяет устанавливать опции и обновления по мере необходимости, включая специализированные приложения для анализа серийных шин и проверки стандартов в соответствии с индустриальными требованиями.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
13 ГГц |
|
Частота дискретизации
|
40 Гвыб/c |
|
Интерфейсы
|
USB, LAN, RS-232, GPIB, VGA |
| Полоса пропускания / Полоса анализа | 13 ГГц |
| Макс. глубина памяти | 1 Гвыб. |
| Макс. частота дискретизации | 40 Гвыб./с |
| Разрядность АЦП | 8 разрядов |
| Мин. время нарастания/спада | 32 пс (10-90%), 23 пс (20-80%) |
- Оптическая мышь с интерфейсом USB
- Клавиатура с интерфейсом USB и стилус
- Краткое руководство по вводу в эксплуатацию
- Сумка для принадлежностей
- Кабель питания
- Комплект Е2655B для компенсации задержек и проверки характеристик пробников
- Два переходника 54855-67604 для обеспечения совместимости разъема BNC с прецизионным разъемом 3,5 мм (розетка)
- Высококачественный кабель для калибровки
