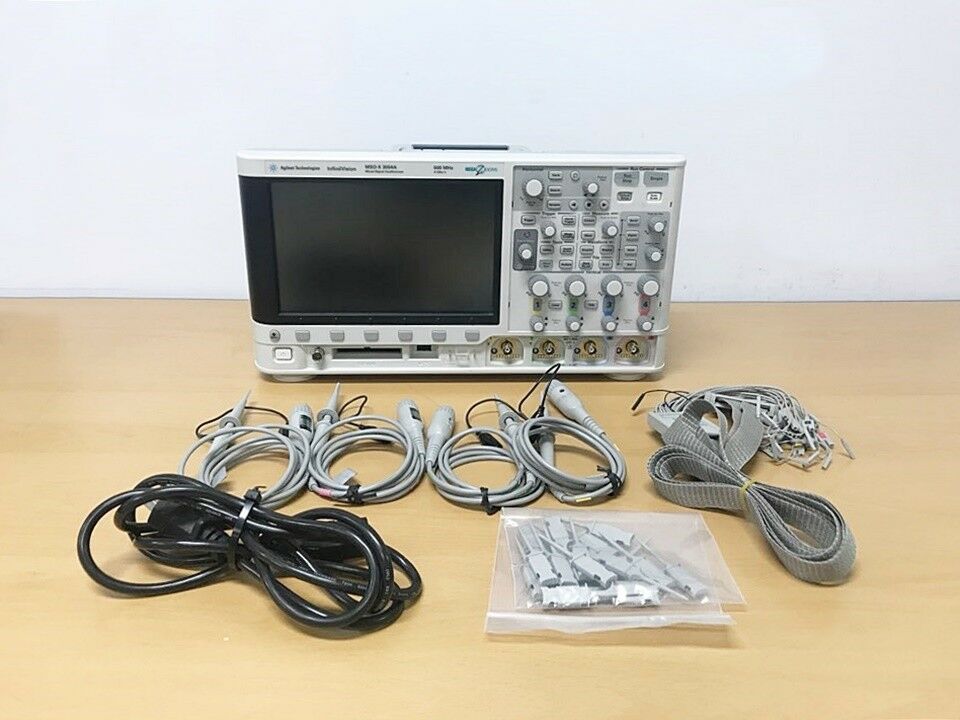

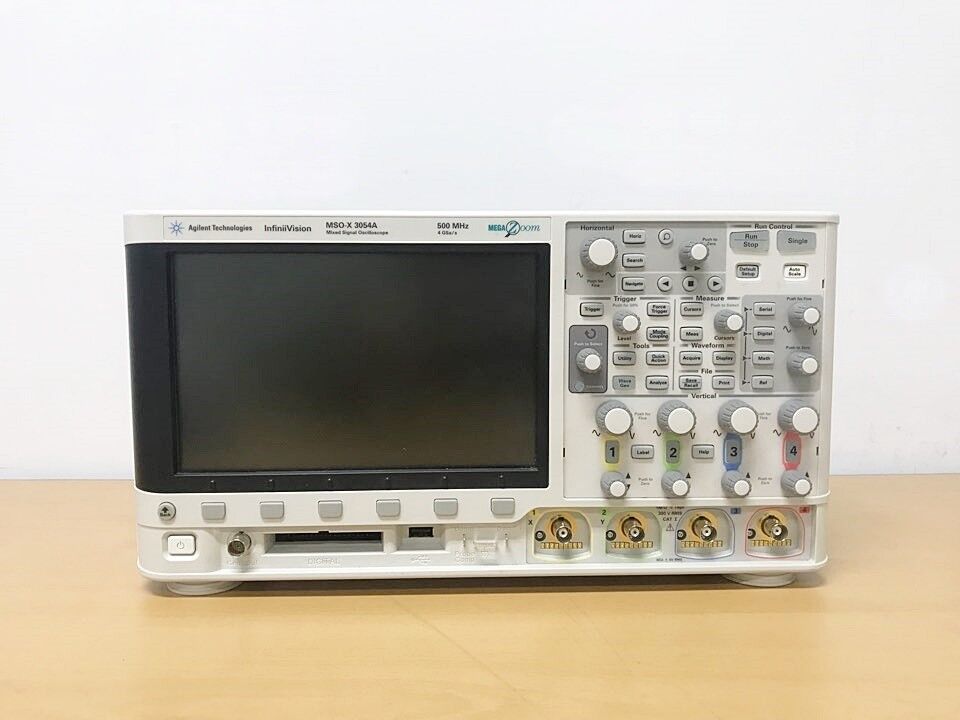

Осциллограф Agilent MSOX3054A
Осциллограф Agilent MSOX3054A представляет собой высококачественное и многофункциональное устройство, предназначенное для анализа широкого спектра сигналов в различных областях электроники. С полосой пропускания 500 МГц и возможностью работать с четырьмя аналоговыми и 16 цифровыми каналами, этот прибор позволяет проводить комплексный анализ как аналоговых, так и цифровых сигналов. Это особенно полезно для тестирования и отладки систем, где необходимо одновременно работать с несколькими типами сигналов.
Одной из основных особенностей MSOX3054A является его большой WVGA дисплей диагональю 8,5 дюймов, что делает визуализацию сигналов удобной и чёткой. Этот дисплей предоставляет удобное пространство для отображения осциллограмм с максимальной скоростью обновления до 1 000 000 осциллограмм в секунду, что даёт возможность захватывать и отображать даже самые быстрые изменения сигналов с высокой точностью.
Осциллограф оснащён глубокой памятью, которая в стандартной комплектации составляет 2 Мвыб и может быть расширена до 4 Мвыб, что позволяет захватывать длинные сигналы и проводить их детальный анализ. Благодаря высокой скорости обновления и глубокой памяти прибор идеально подходит для анализа сигналов в реальном времени и для работы с нестабильными или редкими событиями.
Agilent MSOX3054A поддерживает множество опций для расширения функционала. Это включает в себя модернизацию полосы пропускания и объема памяти, добавление опций генератора сигналов произвольной формы WaveGen с диапазоном частот до 20 МГц, а также возможность интеграции цифрового вольтметра, анализатора протоколов и логического анализатора. Все эти опции могут быть добавлены после покупки, что обеспечивает защиту инвестиций и позволяет адаптировать прибор под специфические требования пользователя.
Прибор также обладает функцией анализа последовательных шин, поддерживая такие протоколы, как I²C, SPI, RS232, UART, CAN, LIN, I²S и другие, что расширяет его возможности для тестирования и отладки сложных цифровых систем. Встроенный 3-разрядный цифровой вольтметр и 5-разрядный частотомер делают осциллограф ещё более универсальным инструментом для точных измерений.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB |
| Параметр | Значения |
| Полоса пропускания | 500 МГц |
| Частота дискретизации | 4 Гвыб/с на половине каналов, 2 Гвыб/с на всех каналах |
| Глубина памяти | 2 Квыб (4 Мвыб опционально) |
| Число каналов | 4 |
| Вертикальное разрешение | 8 бит |
| Коэффициент отклонения | 2 мВ/дел - 5 В/дел |
| Погрешность коэффициента усиления на постоянном токе | ± 2% |
| Горизонтальное разрешение | 2,5 пс |
| Коэффициент развертки | 5 нс/дел - 50 с/дел |
| Ограничение полосы пропускания | 20 МГц |
| Входной импеданс | 1 МОм/50 Ом, интерфейс AutoProbe |
| Погрешность временной базы | 25 ± 5 ppm |
| Режимы сбора данных: Нормальный С усреднением Сегметированный С обнаружением пиков Режим высокого разрешения |
Отображение собранных данных на экране в реальном времени Число усреднений 2, 4, 8,16, 32, 64… до 65 536 Период захвата не менее 19 мкс Захват глитчей длительностью от 250 пс Разрешение 12 бит при развертке ≥ 20 мкс/дел |
| Режимы запуска Принудительный По перепаду По длительности импульса По ранту По ТВ сигналу По сигналам шин По комбинации Прочие |
Немедленный запуск при нажатии клавиши на панели Запуск по положительному или отрицательному перепаду сигнала в любом канале Запуск по импульсу, длительность которого больше, равно или меньше заданной (от 2 нс до 10 с) Запуск по ранту Запуск по стандартному сигналу NTSC, PAL или SECAM Запуск по сигналам шин USB, I²C, SPI, RS232, UART, CAN, LIN, и I²S Запуск по комбинации аналоговых или цифровых каналов Прочие режимы запуска, см. подробные технические характеристики |
| Измерения | 34 автоматических измерения |
| Математические функции | Сложение, вычитание, умножение, дифференцирование, интегрирование, извлечение корня, БПФ |

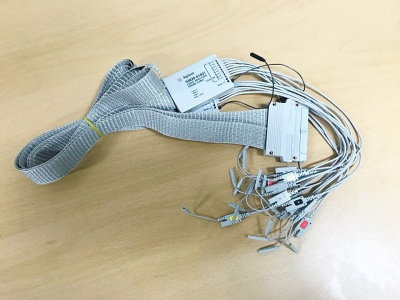

| Логические каналы Количество каналов Частота дискретизации Динамический диапазон |
16 (для моделей MSOX или DSOX после апгрейда) 1 ГВыб/с ± 10 В |
| Генератор сигналов Частота Формы сигнала |
0,1 Гц – 20 МГц Синус, прямоугольный, импульсный, треугольный, пилообразный, шумовой, постоянное напряжение |
| Дисплей | 8,5-дюймовый цветной WVGA TFT LCD |
| Скрорость обновления дисплея | 1 000 000 осцилограмм в секунду |
| Интерфейс Стандартно Опционально |
USB 2.0 порты на передней и задней панелях, совместимые со скоростными флеш-накопителями USB порт для удаленного управления с ПК GPIB, LAN, VGA |
| Габаритные размеры | 38,1 см (ширина) х 20,4 см (высота) х 14,1 см (глубина) |
