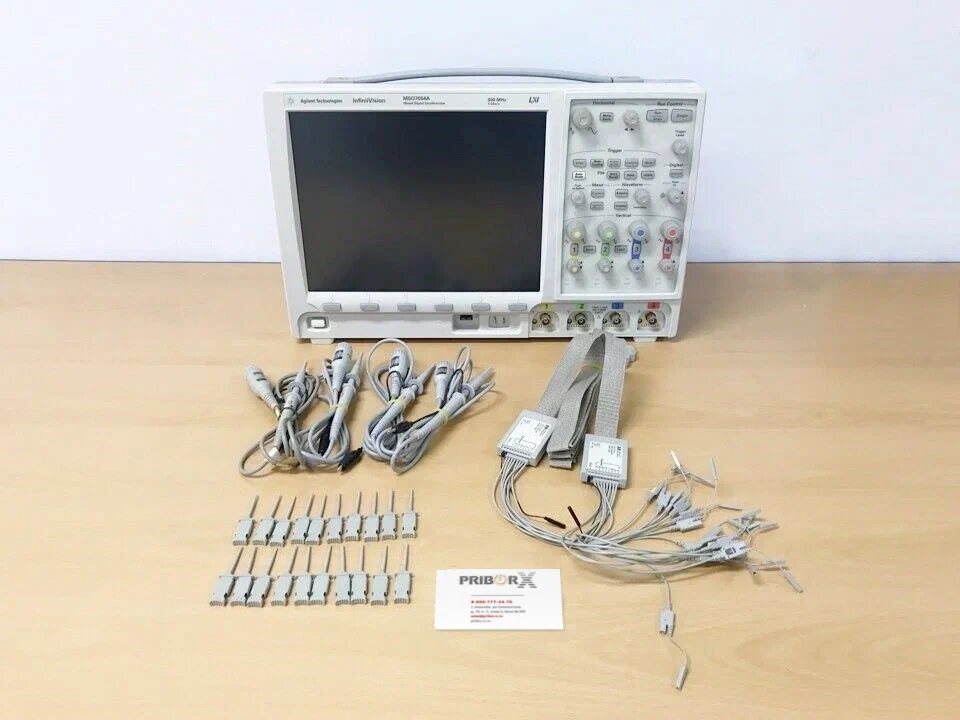

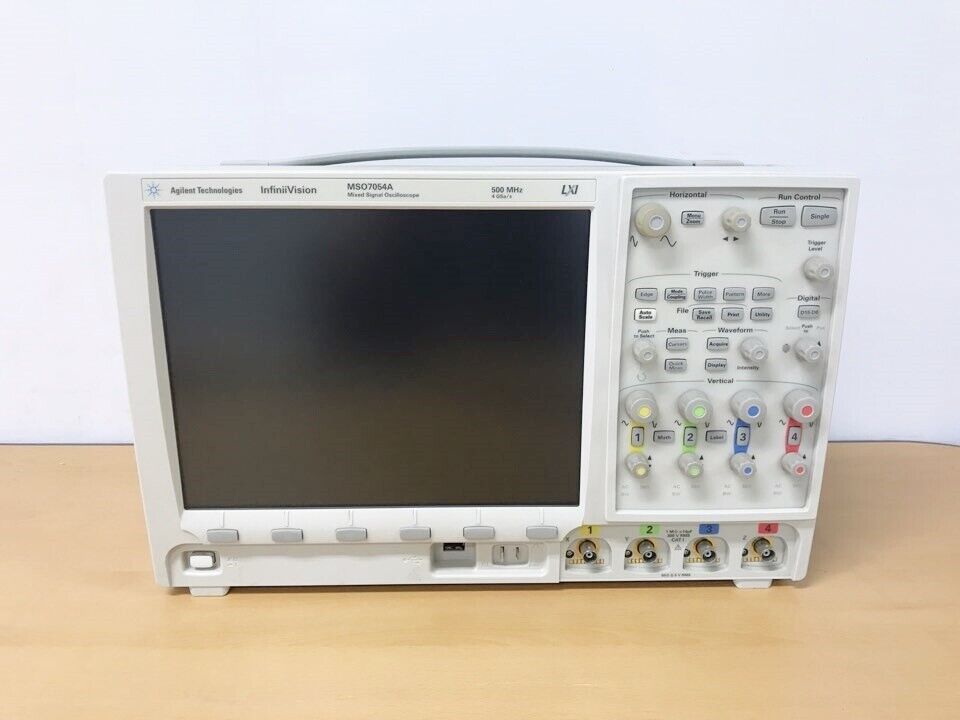

Осциллограф Agilent МSO7054А
Осциллограф Agilent MSO7054A предлагает высокую производительность и гибкость благодаря комбинации 4 аналоговых каналов и 16 каналов логического анализа. Полоса пропускания в 500МГц и частота дискретизации в 4ГГц обеспечивают точные и надежные измерения даже самых высокоскоростных сигналов.
Осциллограф Agilent MSO7054A из серии InfiniiVision 7000 представляет собой высокоскоростное и многофункциональное устройство, предназначенное для точных измерений в области цифровой и аналоговой электроники. С полосой пропускания 500 МГц и частотой дискретизации до 4 Гвыб/с, он способен обрабатывать даже самые быстрые сигналы. Оснащён четырьмя аналоговыми каналами, а также дополнительными цифровыми каналами (16), что делает его особенно полезным для анализа смешанных сигналов и работы с цифровыми интерфейсами.
Этот осциллограф обеспечивает глубокую память, что позволяет хранить большие объемы данных и анализировать их без потери точности. Он поддерживает различные режимы запуска и функции, включая запуск по фронту сигнала, по длительности импульса, а также декодирование сигналов таких интерфейсов как I2C, SPI, CAN, LIN и USB, что расширяет его возможности при тестировании и отладке цифровых устройств.
Благодаря встроенному цветному дисплею с диагональю 12,1 дюйма и высокой разрешающей способностью, работа с данным осциллографом становится удобной и эффективной. Функции масштабирования и панорамирования сигналов помогают точнее настроить отображение данных, а опции по подавлению шумов и улучшению качества сигнала позволяют достичь максимально возможной точности.

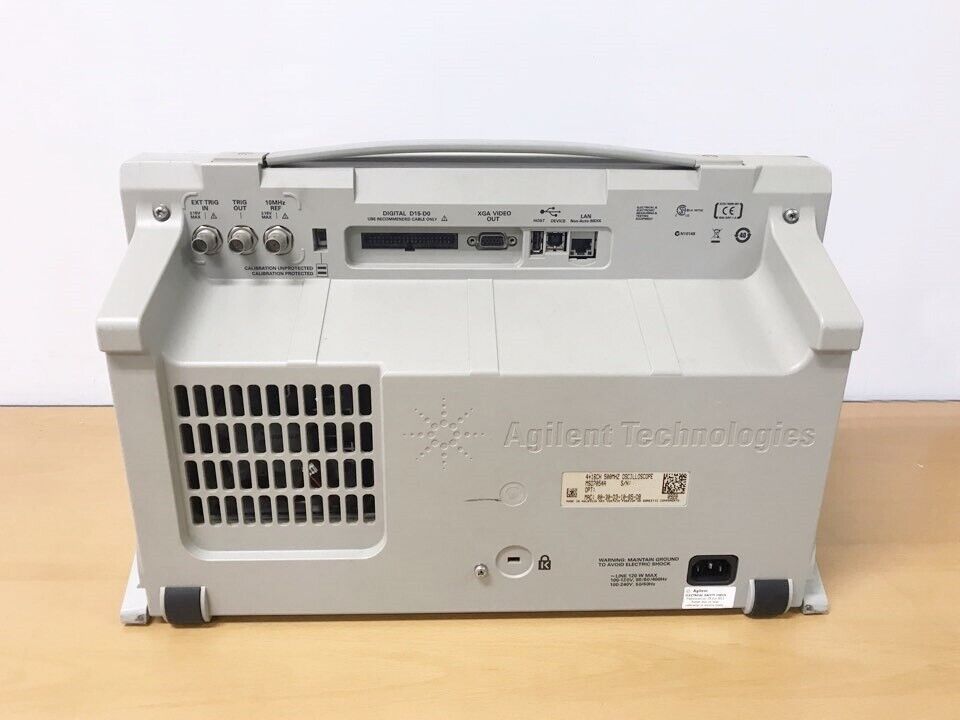

Для удобства подключения к внешним устройствам и сетям, осциллограф оснащён интерфейсами USB, LAN и GPIB. Это позволяет использовать прибор в автоматизированных тестовых системах и осуществлять удалённое управление через Web-интерфейс.
Характеристики
|
Тип
|
Осциллограф |
|
Количество каналов
|
4 |
|
Полоса пропускания
|
500 МГц |
|
Частота дискретизации
|
4 Гвыб/c |
|
Интерфейсы
|
USB, LAN, GPIB, VGA |
| Параметры | Значения |
| Число каналов | 4 + 16 |
| Осциллографические каналы | |
| Полоса пропускания | 500 МГц |
| Макс. частота дискретизации | 4 Гвыб/c |
| Макс. входное напряжение | 400 В (напряжение пост. тока + пик. значение напряжения переменного тока) |
| Разрешение 8 бит | Разрешение 8 бит |
| Режим высокого разрешения | 12 бит при коэфф-те развертки ≥ 10 мкс/дел и частоте дискретизации 4 Гвыб/c или ≥ 20 мкс/дел и частоте дискретизации 2 Гвыб/c |
| Коэффициенты отклонения | От 2 мВ/дел до 5 В/дел (входной импеданс 1 MОм, или 50 Ом) |
| Глубина памяти | 8 Мвыб (стандарно) |
| Коэффициенты развертки | От 1 нс/дел до 50 с/дел |
| Обнаружение пиков | 250 пс |
| Система запуска | |
| Источники | Каналы 1, 2, 3, 4, сеть, внешний, каналы D15-D0 (устанавливаются пользователем) |
| Режимы | По перепаду, длительности импульса, кодовому слову, ТВ сигналу, длительности кодового слова, по последовательности событий, по условиям шин CAN, LIN, USB, I2C и интерфейса SPI, по N-му перепаду пакета (усовершенствованные режимы запуска по условиям шин CAN, LIN, FlexRay, RS-232/UART доступны при покупке опций приложений) |
| Дисплей | Цветной ЖК дисплей с высокой четкостью c размером по диагонали 12,1 дюйма (255 мм х 184 мм) |
| Тип | 768 точек по вертикали, 1024 точки по горизонтали, 256 уровней яркости |
| Измерения | Автоматические; частотомер; курсоры |
| Математические функции | Одна из функций 1 – 2, 1 х 2, БПФ, дифференцирование, интегрирование, квадратный корень. |
| Запоминающие устройства | |
| Тип | Хост-порты USB 1.1 на передней и задней панелях |
| Форматы изображений и данных осциллограмм | BMP или PNG, значения X и Y (время/напряжение) в формате CSV |
| Стандартные порты | USB 2.0 для высокоскоростных устройств, два хост!порта USB 1.1, 10/100!BaseT LAN, IEEE 488.2 GPIB и XGA видеовыход |

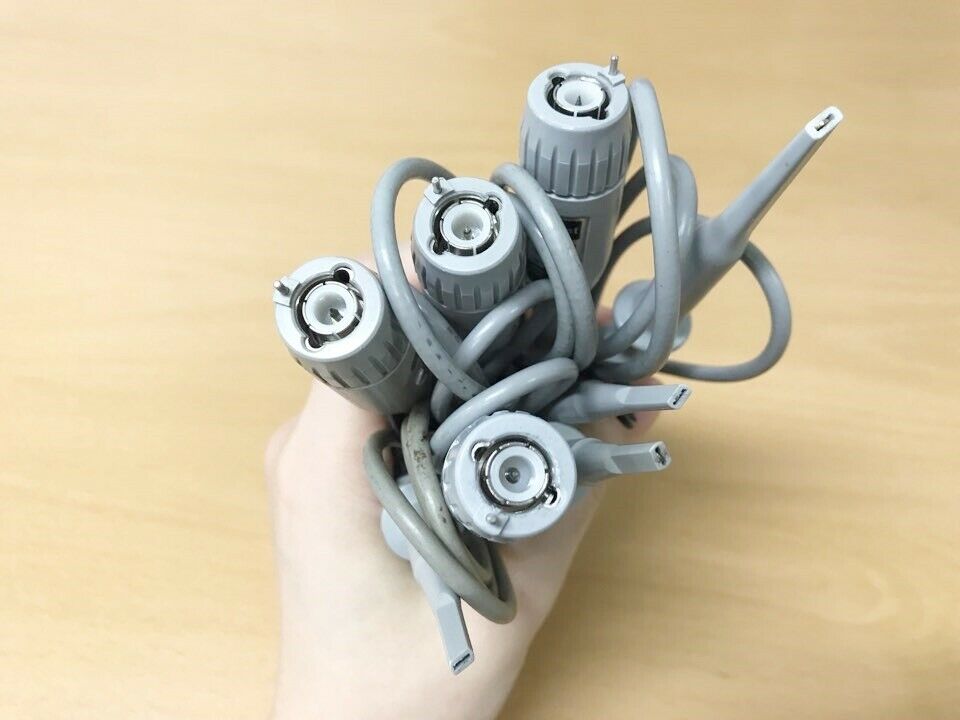

Пробники для осциллографов семейства InfiniVision по дополнительному заказу:
Пассивные пробники
10070C Пассивный пробник, 1:1, 20 МГц, с опознанием подключения
10073C Пассивный пробник, 10:1, 500 МГц, с опознанием подключения
1165А Пассивный пробник, 10:1, 600 МГц, с опознанием подключения
Высоковольтные пробники
10076A 100:1, 4 кВ, до 250 МГц, с опознанием подключения
N2771A 1000:1, 15 кВ, до 50 MГц
Активные несимметричные пробники
1156A Активный пробник до 1,5 ГГц с интерфейсом AutoProbe
1144A Активный пробник до 800 МГц
1145A Двухканальный активный пробник до 750 МГц
1142A Источник питания для пробников 1144A и 1145A
Активные дифференциальные пробники
1130A Усилитель дифференциального пробника InfiniiMax до 1,5 ГГц с интерфейсом AutoProbe (для каждого усилителя следует заказать одну или более головок пробников InfiniiMax, либо один или более комплектов подключения).
N2772A Дифференциальный пробник до 20 МГц
N2773A Источник питания для дифференциального пробника N2772A
1141A Дифференциальный пробник до 200 МГц
1142A Модуль управления и питания для пробника 1141A
Токовые пробники
1146A Токовый пробник постоянного и переменного тока до 100 кГц
1147A Токовый пробник постоянного и переменного тока до 50 МГц с интерфейсом AutoProbe
N2780A Токовый пробник переменного и постоянного тока, 2 MГц, 500 А (требуется источник питания N2779A)
N2781A Токовый пробник переменного и постоянного тока, 10 MГц, 150 А (требуется источник питания N2779A)
N2782A Токовый пробник переменного и постоянного тока, 50 MГц, 30 А (требуется источник питания N2779A)
N2783A Токовый пробник переменного и постоянного тока, 100 MГц, 30 А (требуется источник питания N2779A)

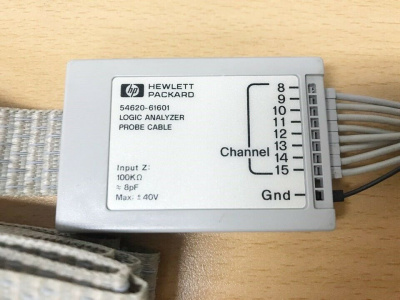

Логические пробники
01650-61607 40-канальный логический кабель
54620-68701 16-канальный узел входных логических пробников (2 по 8 каналов)
