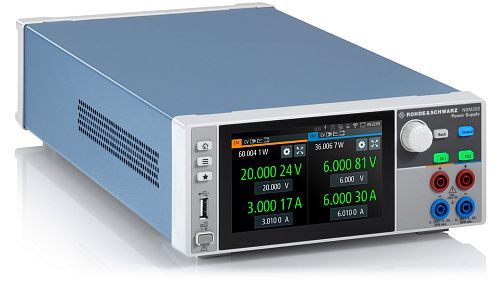

Источник питания Rohde&Schwarz NGL202

Госреестр

Максимальная суммарная выходная мощность составляет 120 Вт, а максимальная выходная мощность на каждый канал — 60 Вт. Это обеспечивает достаточную мощность для большинства лабораторных и производственных задач.

Подробнее

854 041 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Источник питания Rohde & Schwarz NGL202 представляет собой универсальное решение для питания электронных устройств, обеспечивая высокую стабильность выходных параметров и низкий уровень шумов. Он обладает двухквадрантной архитектурой, что позволяет ему работать как источник и как электронная нагрузка, что особенно полезно при тестировании аккумуляторов и устройств с переменным потреблением энергии. Благодаря гальванической изоляции каналов и быстрому времени отклика менее 30 мкс, прибор идеально подходит для испытаний мобильных устройств и IoT-устройств, требующих мгновенной стабилизации напряжения при резких скачках потребляемого тока.

Высокоточное считывание выходных параметров с разрешением до 61⁄2 разрядов делает NGL202 надежным инструментом для измерения малых токов и напряжений, исключая необходимость использования дополнительных мультиметров. Линейная стабилизация выходного сигнала гарантирует минимальные остаточные пульсации, обеспечивая чистое питание без помех, что критично для чувствительных аналоговых схем и систем радиосвязи. Кроме того, возможность программируемого регулирования внутреннего сопротивления расширяет область применения, позволяя имитировать характеристики различных источников питания и аккумуляторов.

Эргономичный сенсорный экран с высокой детализацией и цветовой индикацией режимов работы упрощает настройку и мониторинг параметров. Для интеграции в автоматизированные испытательные системы прибор оснащен интерфейсами USB, LAN и опциональным GPIB, обеспечивая гибкость при дистанционном управлении. Программируемые последовательности выходного напряжения и тока позволяют выполнять сложные тесты и моделировать реальные условия эксплуатации. Компактный корпус и бесшумный режим работы делают прибор удобным для использования как в лаборатории, так и в составе испытательных стендов, а встроенные механизмы защиты от перегрузки, перенапряжения и перегрева повышают его надежность.

Характеристики

Тип	Источник питания
Кол-во каналов	2
Макс. напряжение (В)	20
Макс. ток (А)	3
Макс. мощность (Вт)	120

Характеристики

Параметры	Значение
Электрические характеристики
Количество выходных каналов	2
Суммарная выходная мощность	макс. 120 Вт
Максимальная выходная мощность на канал	60 Вт
Выходное напряжение на канал	от 0 В до 20 В
Максимальный выходной ток на канал	Выходное напряжение ≤ 6 В: 6 А; Выходное напряжение > 6 В: 3 А
Максимальное напряжение в последовательном режиме работы	40 В
Максимальный ток в параллельном режиме работы	Выходное напряжение ≤ 6 В: 12 А; Выходное напряжение > 6 В: 6 А
Пульсации напряжения и шум (от 20 Гц до 20 МГц)	< 500 мкВ (СКЗ); < 2 мВ (V_размах) (изм.)
Пульсации тока и шум (от 20 Гц до 20 МГц)	< 1 мА (СКЗ) (изм.)
Время восстановления нагрузки	< 30 мкс (изм.)
Регулируемый выходной импеданс	От –50 мОм до 100 Ом
Инкременты	1 МОм
Пульсации напряжения и шум (от 20 Гц до 20 МГц)	< 500 мВ (СКЗ), < 2 мВ (размах) (изм.)
Пульсации тока и шум (от 20 Гц до 20 МГц)	< 1 мА (СКЗ) (изм.)
Электронные нагрузки
Максимальная мощность получателя	120 Вт (60 Вт на канал)
Максимальный ток получателя на канал	3 A
Режимы получателя	постоянное напряжение, постоянный ток, постоянное сопротивление
Стабилизация нагрузки изменение нагрузки: от 10% до 90%
Напряжение (± (% от выходного значения + смещение))	< 0,01% + 0,5 мВ
Ток ± (% от выходного значения + смещение)	< 0,01% + 0,1 мА
Время восстановления нагрузки (регулировка в пределах ± 20 мВ от заданного напряжения)	< 30 мкс (изм.)
Разрешение при программировании/ снятии показаний
Напряжение	1 мВ/ 10 мкВ
Ток	0,1 мА/10 мкА
Погрешность считывания / снятия показаниях (± (% от вых. значения + смещение))
Напряжение	< 0,02% + 3 мВ/ < 0,02% + 2 мВ
Ток	< 0,05% + 2 мА/ < 0,05% + 250 мкА
Выходные измерения
Измерительные функции	напряжение, ток, мощность, энергия
Температурный коэффициент (на °C) (+23 °C (–3 °C/+7 °C))
Напряжение ± (% от выходного значения + смещение	0,15 × заданное значение/°C
Ток ± (% от выходного значения + смещение	0,15 × заданное значение/°C
Функция компенсации, оба канала
Максимальная компенсация	2 В
Максимальное напряжение относительно земли	250 В постоянного тока
Максимальное противодействующее напряжение (напряжение с той же полярностью, подключенное к выходам)	22 В
Максимальное обратное напряжение (напряжение с обратной полярностью, подключенное к выходам)	0,5 В
Максимальный обратный ток макс. в течение 5 минут	1 A
Дистанционное управление
Время обработки команды	тип. < 6 мс
Специальные функции
Выходная линейно-нарастающая функция	EasyRamp
Время действия функции EasyRamp	от 10 мс до 10 с (с шагом 10 мс)
Выходная испытательная последовательность
Синхронность	тип. < 25 мкс
Задержка на канал	от 1 мс до 10 с (с шагом 1 мс)
Произвольная функция	QuickArb
Параметры	напряжение, ток, время
Максимальное количество точек	4096
Время пребывания (Dwell time)	от 1 мс до 20 ч (с шагом 1 мс)
Повтор	непрерывный или импульсный режим с числом повторений от 1 до 65535
Запуск	вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейса
Интерфейсы запуска и управления	цифровые входы/выходы, опция NGL-K103
Защитные функции
Защита от перенапряжения	регулируется, оба канала
Разрешение программирования	1 мВ
Защита от превышения мощности	регулируется, оба канала
Защита от превышения тока (электронный предохранитель)	регулируется, оба канала
Разрешение программирования	0,1 мА
Время срабатывания (I_load > I_resp × 2) при I_load ≥ 2 A	< 1,5 мс
Связь предохранителей (функция FuseLink)	да
Fuse delay at output-on (Задержка срабатывания при подаче выходного сигнала)	от 0 мс до 10 с (с шагом 1 мс), оба канала
Задержка срабатывания	от 0 мс до 10 с (с шагом 1 мс), оба канала
Защита от перегрева	да
Дисплей и интерфейсы
Дисплей	TFT, 5", 800 × 480 пикселей, WVGA, сенсорный
Разъемы на передней панели	4 мм безопасные гнезда (каналы, компенсация)
Разъемы на задней панели	блок 8-контактных разъемов на канал
Интерфейсы дистанционного управления	стандарт: USB-TMC, USB-CDC (виртуальный порт COM), LAN; дополнительно: WLAN (опция NGL-K102), IEEE-488 (GPIB) (опция NGL-B105)
Общие данные
Габариты (Ш × В × Г), мм	222 × 97 × 436
Масса, кг	7,1
Номинальное напряжение сети питания	100 В/115 В/230 В (±10%)
Частота сети питания	от 50 Гц до 60 Гц
Максимальная потребляемая мощность	400 Вт
Сетевые предохранители	2 × T4.0H/250 V
Держатель для стойки	опция HZN96
