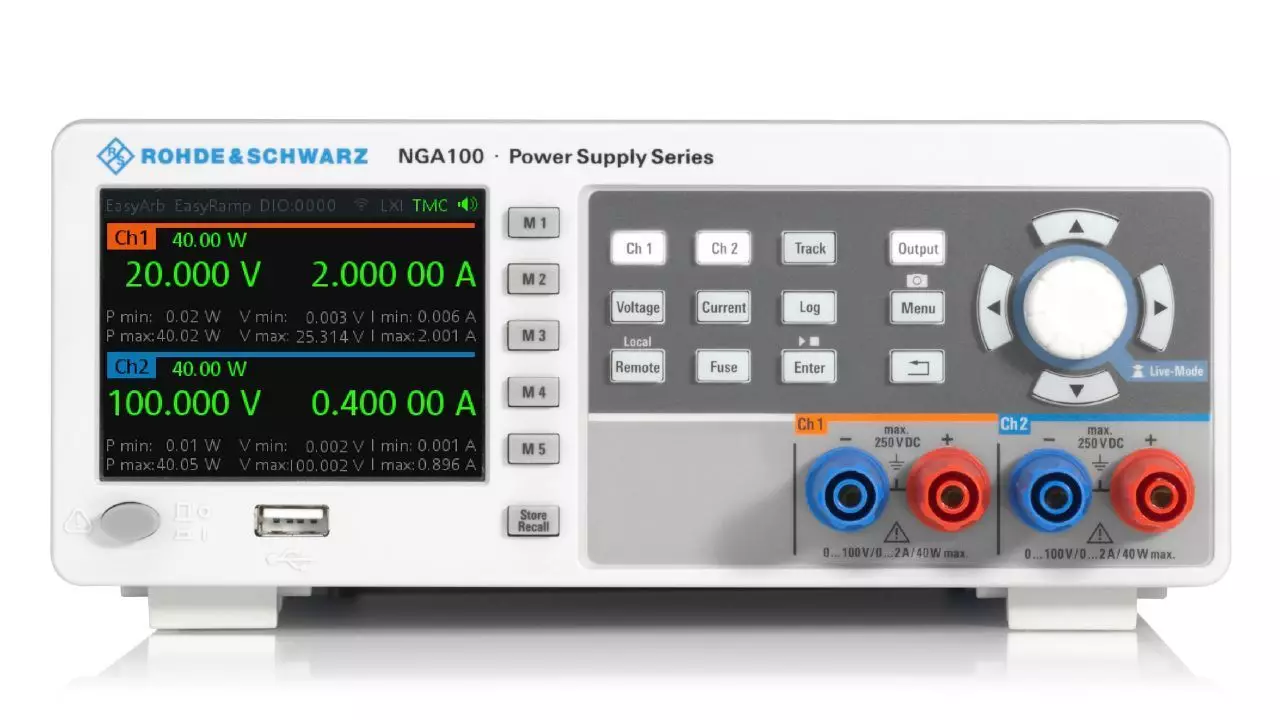

Источник питания Rohde & Schwarz NGA102

Госреестр

Источник питания Rohde & Schwarz NGA102 обладает удвоенной общей мощностью по сравнению с младшей моделью серии и отличается двумя независимыми каналами, благодаря которым прибор заменить собой два отдельных линейных блока питания.

Подробнее

549 696 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

Источник питания Rohde & Schwarz NGA102 — это компактное, но мощное устройство, разработанное для обеспечения стабильного и точного электропитания при проведении испытаний и исследований. В основе конструкции лежит линейный принцип регулирования, который обеспечивает минимальные пульсации и шум, критически важные для работы с чувствительной электроникой. Два независимых выхода позволяют использовать прибор в гибких режимах, включая последовательное или параллельное соединение, что расширяет возможности работы с разными уровнями напряжения и тока.

Максимальное выходное напряжение составляет 35 В при токе 6 А на каждом канале, а при параллельном подключении можно достичь 12 А, что делает его подходящим для питания мощных нагрузок. В последовательном режиме напряжение может достигать 70 В. Такой диапазон рабочих параметров делает этот источник питания универсальным решением для лабораторий, исследовательских центров и промышленных предприятий.

Высокая точность и стабильность выходных характеристик обеспечиваются встроенными функциями мониторинга и регулирования. Измерение малых токов с высоким разрешением позволяет анализировать энергопотребление устройств с низким потреблением, что особенно важно для тестирования компонентов в IoT-устройствах. Поддержка четырехпроводного подключения компенсирует падение напряжения на соединительных кабелях, обеспечивая точные измерения непосредственно на нагрузке.

Функциональность прибора дополняется удобным управлением и интерфейсами связи. Поддерживаются USB, Ethernet и опциональный модуль WLAN, что позволяет интегрировать устройство в автоматизированные испытательные системы. Встроенный веб-интерфейс упрощает удаленное управление, а функция EasyRamp позволяет плавно изменять выходное напряжение, что полезно при тестировании устройств с критичным к пусковым токам питанием.

Защита от перенапряжения, перегрузки и перегрева повышает безопасность эксплуатации, а цветовая индикация состояния выходов помогает избежать ошибок при работе. Возможность регистрации данных с экспортом в удобные форматы делает прибор идеальным инструментом для анализа долговременных процессов энергопотребления.

Характеристики

Тип	Источник питания
Кол-во каналов	2
Макс. напряжение (В)	35
Макс. ток (А)	6
Макс. мощность (Вт)	80

Характеристики

Электрические характеристики
Выходы	Все выходные каналы гальванически развязаны и не заземлены
Количество выходных каналов	R&S®NGA101, R&S®NGA141	1
Количество выходных каналов	R&S®NGA102, R&S®NGA142	2
Максимальная суммарная выходная мощность	R&S®NGA101, R&S®NGA141	40 Вт
Максимальная суммарная выходная мощность	R&S®NGA102, R&S®NGA142	80 Вт
Максимальная выходная мощность на канал		40 Вт
Выходное напряжение на канал	R&S®NGA101, R&S®NGA102	от 0 до 35 В
Выходное напряжение на канал	R&S®NGA141, R&S®NGA142	от 0 до 100 В
Максимальный выходной ток на канал	R&S®NGA101, R&S®NGA102	6 А
Максимальный выходной ток на канал	R&S®NGA141, R&S®NGA142	2 А
Пульсации напряжения и шум	от 20 Гц до 20 МГц
	R&S®NGA101, R&S®NGA102	< 0,5 мВ (СКЗ) < 10 мВ (размах) (изм.)
	R&S®NGA141, R&S®NGA142	< 1,5 мВ (СКЗ) < 20 мВ (размах) (изм.)
Пульсации тока и шум	от 20 Гц до 20 МГц	< 500 мкА (СКЗ) (изм.)
Стабилизация нагрузки	изменение нагрузки: от 10% до 90%
Напряжение	± (% от выходного значения + смещение)
	R&S®NGA101, R&S®NGA102	< 0,01% + 5 мВ
	R&S®NGA141, R&S®NGA142	< 0,01% + 10 мВ
Ток	± (% от выходного значения + смещение)	< 0,01% + 5 мА
Время восстановления нагрузки	изменение нагрузки от 10% до 90% в пределах 0,2% от номинального напряжения
	R&S®NGA101, R&S®NGA102	< 100 мкс (изм.)
	R&S®NGA141, R&S®NGA142	< 50 мкс (изм.)
Время нарастания	от 10% до 90% от номинального выходного напряжения, резистивная нагрузка
	R&S®NGA101, R&S®NGA102	< 50 мс
	R&S®NGA141, R&S®NGA142	< 100 мс
Время спада	от 90% до 10% от номинального выходного напряжения, резистивная нагрузка	полная нагрузка: < 10 мкс без нагрузки: < 50 мкс
Разрешающая способность при программировании
Напряжение		1 мВ
Ток		1 мА
Погрешность установки при программировании
Напряжение	± (% от выходного значения + смещение)
	R&S®NGA101, R&S®NGA102	< 0,05% + 5 мВ
	R&S®NGA141, R&S®NGA142	< 0,05% + 20 мВ
Ток	± (% от выходного значения + смещение)	< 0,05% + 500 мкА
Выходные измерения
Измерительные функции		напряжение, ток, мощность
Разрешение при снятии показаний
Напряжение		1 мВ
Ток		100 мкА
Диапазон измерения малых токов	выходной ток ≤ 200 мА	1 мкА
Погрешность считывания
Напряжение	± (% от выходного значения + смещение)
	R&S®NGA101, R&S®NGA102	< 0,02% + 5 мВ
	R&S®NGA141, R&S®NGA142	< 0,02% + 10 мВ
Ток	± (% от выходного значения + смещение)	< 0,03% + 500 мкА
Диапазон измерения малых токов	R&S®NGA101, R&S®NGA102	< 0,15% + 40 мкА
Диапазон измерения малых токов	R&S®NGA141, R&S®NGA142	< 0,15% + 25 мкА
Температурный коэффициент (на °C)	от +5 °C до +20 °C и от +30 °C до +40 °C
Напряжение	± (% от выходного значения + смещение)	< 0,0075% + 0,75 мВ
Ток	± (% от выходного значения + смещение)	0,015% + 3 мА
Диапазон измерения малых токов		< 0,023% + 5 мкА
Четырехпроводное подключение
Максимальная компенсация	R&S®NGA101, R&S®NGA102	0,5 В (изм.)
Максимальная компенсация	R&S®NGA141, R&S®NGA142	1,0 В (изм.)
Предельно допустимые параметры
Максимальное напряжение относительно земли		250 В постоянного тока
Максимальное противодействующее напряжение	напряжение с той же полярностью, подключенное к выходам
	R&S®NGA101, R&S®NGA102	36 В
	R&S®NGA141, R&S®NGA142	102 В
Максимальное обратное напряжение	напряжение с обратной полярностью, подключенное к выходам	0,4 В
Максимальный обратный ток	макс. в течение 5 мин	6 А
Дистанционное управление
Время обработки команды		< 100 мс (тип.)
Функции защиты
Защита от перенапряжения		регулируется для каждого канала
Разрешающая способность при программировании	R&S®NGA101, R&S®NGA102	1 мВ
Разрешающая способность при программировании	R&S®NGA141, R&S®NGA142	10 мВ
Защита от превышения мощности		регулируется для каждого канала
Защита от превышения тока (электронный предохранитель)		регулируется для каждого канала
Разрешающая способность при программировании		1 мА
Время срабатывания	(Iнагр > Iсраб × 2) при Iнагр ≥ 2 A	< 1 мс
Связь предохранителей (функция FuseLink)	R&S®NGA102, R&S®NGA142	да
Время срабатывания для связанных каналов		< 5 мс
Задержка срабатывания	регулируется для каждого канала	от 10 мс до 10 с (с шагом 10 мс)
Защита от перегрева	независимо для каждого канала	да
Специальные функции
Выходная линейно-нарастающая функция		функция EasyRamp
Время действия функции EasyRamp		от 10 мс до 10 с (с шагом 10 мс)
Функция произвольных сигналов	только CH1	функция EasyArb
Параметры		напряжение, ток, время
Максимальное количество точек		128
Время пребывания		от 10 мс до 600 с (с шагом 10 мс)
Повтор		непрерывный или импульсный режим с числом повторений от 1 до 255
Запуск		вручную, дистанционно или через опциональный вход запуска
Интерфейсы запуска и управления	R&S®NGA-K103	цифровой вход/выход
Время срабатывания запуска		< 100 мс
Максимальное напряжение (IN/OUT)		5 В
Уровень на входе		ТТЛ
Максимальный потребляемый ток (OUT)		5 мА
Регистрация данных
Максимальная скорость сбора		10 отсчетов/с
Объем памяти		внешний USB-накопитель
Разрешение по напряжению		см. Разрешение при снятии показаний
Погрешность напряжения		см. Погрешность считывания
Разрешение по току		см. Разрешение при снятии показаний
Погрешность тока		см. Погрешность считывания
Объединение каналов
Максимальное напряжение в последовательном режиме работы	R&S®NGA102	70 В
Максимальное напряжение в последовательном режиме работы	R&S®NGA142	200 В
Максимальный ток в параллельном режиме работы	R&S®NGA102	12 A
Максимальный ток в параллельном режиме работы	R&S®NGA142	4 А
Ограниченные функции		Функция EasyRamp функция EasyArb диапазон измерения малых токов четырехпроводное подключение цифровой вход/выход
Дисплей и интерфейсы
Дисплей		3,5"/QVGA
Разъемы на передней панели		4-миллиметровые защитные полюсные зажимы
Разъемы на задней панели		8-контактная соединительная колодка (выходы, 4-проводное подключение)
Интерфейсы дистанционного управления	стандартно	USB-TMC, USB-CDC (виртуальный COM)
		LAN
	R&S®NGA-K102	WLAN
Условия окружающей среды
Температура	диапазон рабочих температур	от +5°C до +40°C
Температура	диапазон температур хранения	от –20 °C до +70 °C
Относительная влажность	без конденсации	от 5% до 95%
Номинальная мощность
Номинальное напряжение сети питания		100 В/115 В/230 В (±10%)
Частота сети питания		от 50 Гц до 60 Гц
Максимальная потребляемая мощность		230 В
Сетевые предохранители	источник питания 100 В/115 В переменного тока	5 А, 250 В IEC 60127-2/5 T
Сетевые предохранители	источник питания 230 В переменного тока	2,5 А, 250 В IEC 60127-2/5 T
Соответствие продукта
Электромагнитная совместимость	ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU	применяемые стандарты: ETSI EN300328 V2.2.2 EN 61326-1 EN61326-2-1 EN55011 (класс A) EN55032 (класс A) ETSI EN301489-1 V2.1.1 ETSI EN301489-17 V3.1.1
	Корея	маркировка KC
	США, Канада	маркировка KC
Электробезопасность	ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU	применяемый гармонизированный стандарт: EN61010-1
	США, Канада	UL61010-1, CAN/CSA-C22.2 № 61010-1
Стандарты WLAN	Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция,Германия, Греция, Венгрия, Исландия, Ирландия, Италия,Латвия, Лихтенштейн, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния,Словакия, Словения, Испания, Швеция, Швейцария,Турция, Великобритания	CE
	Сингапур	стандарты MDA, DB102020
	США, Канада	FCC, IC
RoHS	в соответствии с Директивой ЕС 2011/65/EU	EN50581
Механическое сопротивление
Вибрация	синусоидальная	от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, пост. ускорение 0,5 g, согласно EN60068-2-6
Вибрация	случайная	от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64
Ударное воздействие		ударный спектр 40 g, согласно MIL-STD-810E, метод 516.4, процедура I
Механические характеристики
Габариты	Ш × В × Г	222 x 97 x 448 мм
Вес	R&S®NGA101	6,6 кг
	R&S®NGA141	6,9 кг
	R&S®NGA102	7,0 кг
	R&S®NGA142	7,3 кг
Монтаж в стойку	R&S®HZN96, место для двух приборов	19", 2 HU
Монтаж в стойку	R&S®HZN96, место для двух приборов	19", 2 HU
Рекомендуемый межкалибровочный интервал	эксплуатация 40 ч в неделю во всем диапазоне заданных условий окружающей среды	1 год
