Четырёхквадратный источник питания Rohde&Schwarz NGU401

Госреестр

Четырёхквадратный источник питания Rohde&Schwarz NGU401 обладает уникальными характеристиками, которые делают его идеальным решением для сложных задач. Он имеет один выходной канал и максимальную суммарную выходную мощность 60 Вт.

Подробнее

1 626 298 руб./шт

Уточняйте наличие

Нашли дешевле?

- +

В корзину

Купить в 1 клик

Рассчитать доставку

Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах

Описание

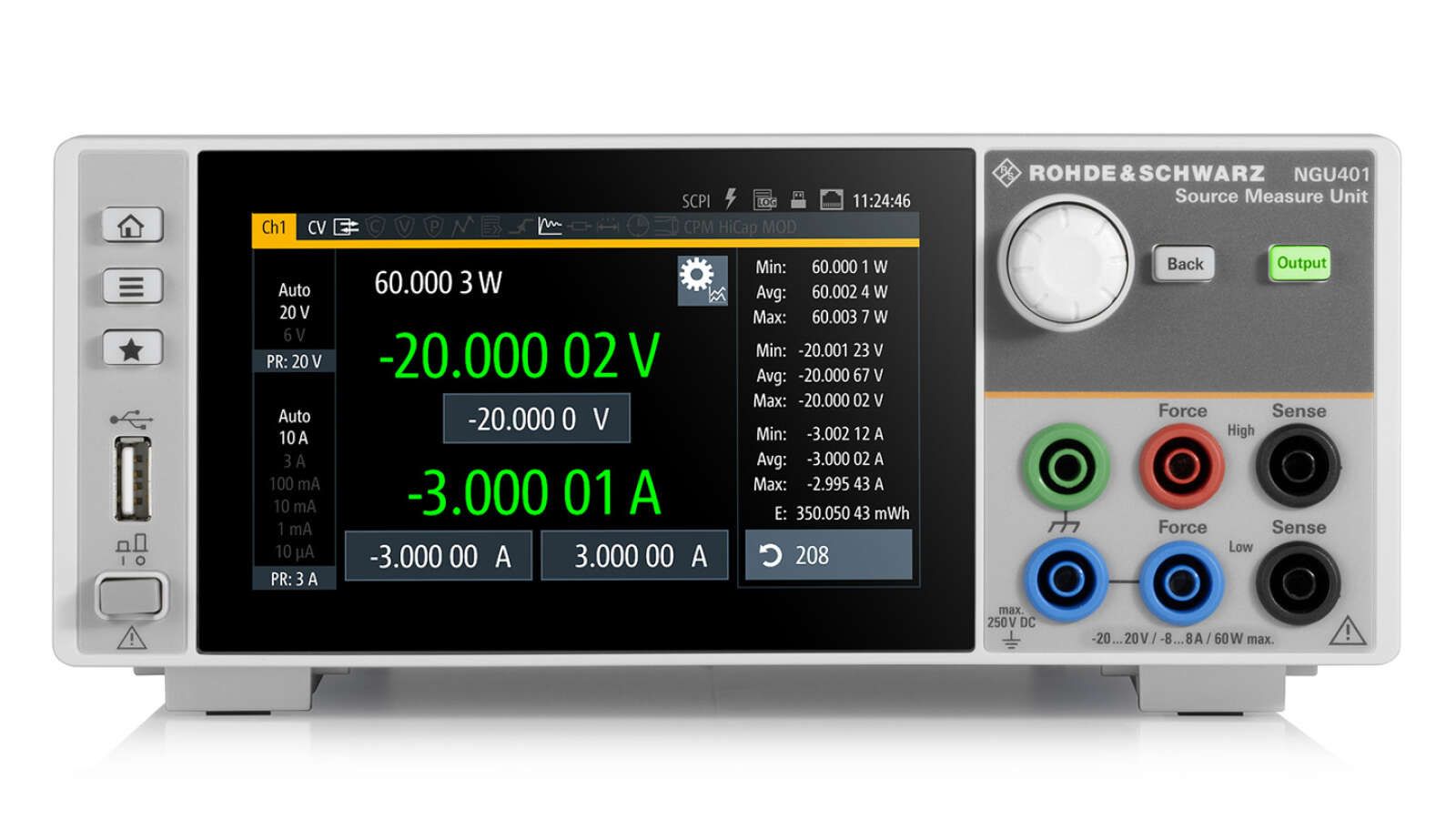

Четырёхквадратный источник питания Rohde&Schwarz NGU401 — это высокотехнологичное устройство, предназначенное для работы в условиях, требующих высокой точности и быстродействия при испытаниях полупроводниковых и других электронных устройств. Основное отличие этого прибора заключается в его способности функционировать как в режиме источника питания, так и в режиме электронной нагрузки, что делает его уникальным выбором для разнообразных применений.

NGU401 может выдавать как положительное, так и отрицательное напряжение или ток, благодаря чему устройство способно адаптироваться к широкому спектру требований тестирования. Такая возможность чрезвычайно важна при измерении характеристик полупроводников, где необходимо оценивать как прямые, так и обратные параметры в одном и том же тестовом цикле, что сокращает время настройки и увеличивает эффективность процесса испытаний.

Благодаря своей четырёхквадратной архитектуре, NGU401 обладает возможностью имитации аккумуляторов и нагрузок. Это дает возможность эмулировать реальные условия эксплуатации устройств, что особенно важно при тестировании энергозависимых устройств. Источник питания обладает выходным напряжением от –20 В до +20 В и максимальной выходной или потребляемой мощностью до 60 Вт, что обеспечивает достаточную гибкость для большинства испытаний.

Управление NGU401 осуществляется через сенсорный экран высокого разрешения, который позволяет пользователю легко настраивать все необходимые параметры и отслеживать работу устройства. Этот экран также отображает данные о напряжении, токе и других важных параметрах в реальном времени, что упрощает процесс мониторинга и делает его более наглядным.

Дополнительно NGU401 оснащён функцией модуляции, которая позволяет использовать внешние сигналы для управления выходными параметрами, что расширяет возможности его применения в испытательных системах. Такая функциональность делает NGU401 не только мощным инструментом для испытаний, но и гибким решением для реализации сложных тестовых сценариев.

Характеристики

Тип	Источник питания
Кол-во каналов	1
Макс. напряжение (В)	20
Макс. ток (А)	3
Макс. мощность (Вт)	60

Характеристики

Параметры		Значение
Выходы	Все выходные каналы гальванически развязаны и незаземлены
Количество выходных каналов		1
Суммарная выходная мощность		макс. 60 Вт
Выходное напряжение		от –20 В до +20 В
Максимальный выходной ток на канал	Выходное напряжение ≤ 6 В	8 А
Максимальный выходной ток на канал	Выходное напряжение > 6 В	3 А
Регулируемый выходной импеданс		недоступно
Пульсации напряжения и шум	от 20 Гц до 20 МГц	< 500 мкВ (СКЗ), < 2 мВ (размах) (изм.)
Пульсации тока и шум	от 20 Гц до 20 МГц	< 1 мА (СКЗ) (изм.)
Электронные нагрузки
Диапазон потребляемых напряжений		от –20 В до +20 В
Максимальная потребляемая мощность		60 Вт
Максимальный потребляемый ток	напряжение: ≤ 6 В	8 А
Максимальный потребляемый ток	напряжение: > 6 В	3 А
Режимы потребления		стабилизация напряжения, стабилизация тока
Регулировка нагрузки в режиме приоритета напряжения	изменение нагрузки: от 10 % до 90 %
Напряжение	± (% от выходного значения + смещение)	< 0,01 % + 0,5 мВ
Время восстановления нагрузки по напряжению в стандартном режиме	регулировка в пределах ±20 мВ от установленного напряжения	< 30 мкс (изм.)
Время восстановления нагрузки по напряжению в режиме высокой емкости	регулировка в пределах ±20 мВ от установленного напряжения	от 10 мкФ до 50 мкФ (низкие значения): < 30 мкс (изм.) от 50 мкФ до 470 мкФ (высокие значения): < 100 мкс (изм.)
Регулировка нагрузки в режиме приоритета тока	изменение нагрузки: от 10 % до 90 %
Ток	± (% от выходного значения + смещение)	< 0,01 % + 0,1 мА
Время восстановления нагрузки по току	регулировка в пределах ±20 мА от установленного тока	< 50 мкс (изм.)
Время нарастания	от 10 % до 90 % от номинального выходного напряжения, резистивная нагрузка	полная нагрузка: < 100 мкс без нагрузки: < 100 мкс
Время спада	от 90 % до 10 % от номинального выходного напряжения, резистивная нагрузка	полная нагрузка: < 100 мкс без нагрузки: < 100 мкс
Минимальная длительность импульса		100 мкс
Разрешающая способность при программировании
Напряжение		диапазон 20 В: 200 мкВ диапазон 6 В: 50 мкВ
Ток		диапазон 8 А: 50 мкА диапазон 3 А: 25 мкА диапазон 100 мА: 1 мкА диапазон 10 мА: 100 нА
Погрешность установки при программировании
Напряжение	± (% от установленного значения + смещение)	диапазон 20 В: < 0,02 % + 2 мВ диапазон 6 В: < 0,02 % + 1 мВ
Ток	± (% от установленного значения + смещение)	диапазон 8 А: < 0,05 % + 2 мА диапазон 3 А: < 0,025 % + 500 мкА диапазон 100 мА: < 0,025 % + 25 мкА диапазон 10 мА: < 0,025 % + 10 мкА
Измерительные функции		напряжение, ток, мощность, энергия
Разрешение при снятии показаний
Напряжение		диапазон 20 В: 10 мкВ диапазон 6 В: 1 мкВ
Ток		диапазон 10 А: 10 мкА диапазон 3 А: 1 мкА диапазон 100 мА: 100 нА диапазон 10 мА: 10 нА диапазон 1 мА: 1 нА диапазон 10 мкА: 100 пА
Погрешность считывания
Напряжение	± (% от выходного значения + смещение)	диапазон 20 В: < 0,02 % + 2 мВ диапазон 6 В: < 0,02 % + 500 мкВ
Ток	± (% от выходного значения + смещение)	диапазон 10 А: < 0,025 % + 500 мкА диапазон 3 А: < 0,025 % + 250 мкА диапазон 100 мА: < 0,025 % + 15 мкА диапазон 10 мА: < 0,025 % + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА
Температурный коэффициент (на °C)	от +5 °C до +20 °C и от +30 °C до +40 °C
Напряжение		0,15 × заданное значение/°C
Ток		0,15 × заданное значение/°C
Четырехпроводное подключение		да
Максимальная компенсация	диапазон 20 В	2 В (изм.)
Максимальное напряжение относительно земли		250 В постоянного тока
Максимальное противодействующее напряжение	напряжение с той же полярностью, подключенное к выходам
Максимальное противодействующее напряжение		± 22 В
Время обработки команды		< 6 мс (ном.)
Защита от перенапряжения		настраиваемая
Защита от превышения мощности		настраиваемая
Защита от превышения тока (электронный предохранитель)		настраиваемая
Разрешающая способность при программировании		0,1 мА
Время срабатывания	(Iнагр > Iсраб × 2) при Iнагр ≥ 2 A	< 1,5 мс (изм.)
Задержка срабатывания при включении выхода		от 0 мс до 10 с (с шагом 1 мс)
Задержка срабатывания		от 0 мс до 10 с (с шагом 1 мс)
Защита от перегрева		да
Выходная линейно-нарастающая функция		Функция EasyRamp
Время действия функции EasyRamp		от 10 мс до 10 с (с шагом 10 мс)
Задержка вывода
Задержка на канал		от 1 мс до 10 с (с шагом 1 мс)
Функция произвольных сигналов		Функция QuickArb
Параметры		напряжение, ток, время
Максимальное количество точек		2048
Время пребывания		от 100 мкс до 10 ч (с шагом 100 мкс)
Повтор		непрерывный или импульсный режим с числом повторений от 1 до 65535
Запуск		вручную с помощью клавиатуры, в режиме дистанционного управления или с помощью дополнительного интерфейс
Статистика (время выборки)	напряжение	минимум, максимум, среднее (2 мкс)
	ток	минимум, максимум, среднее (2 мкс)
	мощности	минимум, максимум, среднее (2 мкс)
	энергия	(2 мкс)
Цифровые интерфейсы запуска и управления		цифровые входы/выходы, опция NGU-K103
Максимальное напряжение (IN/OUT)		24 В
Нагрузочные повышающие резисторы (IN/OUT)	подключение к 3,3 В	20 кОм
Уровень на входе	низкий	< 0,8 В (ном.)
Уровень на входе	высокий	> 2,4 В (ном.)
Максимальный потребляемый ток (OUT)		500 мА
Вход модуляции	NGU401	да
Максимальное напряжение относительно земли/канала		250 В постоянного тока
Полоса модуляции	NGU401	от 0 до 1 кГц
Уровень на входе	NGU401	от –24 В до +24 В
Погрешность (отображаемое значение модуляции)	NGU401	< 0,02 % + 2 мВ
Стандартный режим регистрации данных
Максимальная скорость сбора	каждый зарегистрированный отсчет является средним из 50 000 измеренных значений	10 отсчетов/с
Объем памяти		внутренняя память 800 Мбайт или объем внешней памяти
Разрешение по напряжению		см. Разрешение при снятии показаний
Погрешность напряжения		см. Погрешность считывания
Разрешение по току		см. Разрешение при снятии показаний
Погрешность тока		см. Погрешность считывания
Быстрый режим регистрации данных		FastLog (быстрая регистрация)
Максимальная скорость сбора	напряжения, тока	500 тыс. отсчетов/с (2 мкс)
Объем памяти		объем внешней памяти
Разрешение по напряжению		диапазон 20 В: 20 мкВ диапазон 6 В: 5 мкВ
Погрешность напряжения	± (% от выходного значения + смещение)	диапазон 20 В: < 0,02 % + 2 мВ диапазон 6 В: < 0,02 % + 500 мкВ
Разрешение по току		диапазон 10 А: 20 мкА диапазон 3 А: 2 мкА диапазон 100 мА: 200 нА диапазон 10 мА: 20 нА диапазон 1 мА: 2 нА диапазон 10 мкА: 200 пА
Погрешность тока	± (% от выходного значения + смещение)	диапазон 10 А: < 0,025 % + 500 мкА диапазон 3 А: < 0,025 % + 250 мкА диапазон 100 мА: < 0,025 % + 15 мкА диапазон 10 мА: < 0,025 % + 1,5 мкА диапазон 1 мА: < 0,025 % + 150 нА диапазон 10 мкА: < 0,025 % + 15 нА
Напряжение ЦВМ		от –24 В до +24 В
Погрешность ЦВМ	± (% от выходного значения + смещение)	< 0,02 % + 2 мВ
Максимальное напряжение относительно земли/канала		250 В постоянного тока
Дисплей		TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный
Разъемы на передней панели		4-мм безопасные гнезда
Разъемы на задней панели		8-контактный блок разъемов
Интерфейсы дистанционного управления	стандартно	USB-TMC, USB-CDC (виртуальный порт COM)
		LAN
	NGU-B105	IEEE-488 (GPIB)
Условия окружающей среды
Температура	диапазон рабочих температур	от +5 °C до +40 °C
Температура	диапазон температур хранения	от –20 °C до +70 °C
Относительная влажность	без конденсации	от 5 % до 95 %
Номинальная мощность
Номинальное напряжение сети питания		100 В / 115 В / 230 В (± 10 %)
Частота сети питания		от 50 Гц до 60 Гц
Максимальная потребляемая мощность		400 Вт
Механические характеристики
Габариты	Ш × В × Г	222 мм × 97 мм × 436 мм
Масса		7,1 кг
Монтаж в стойку		опция HZN96

Комплектация

№	Наименование	Количество
1	Четырехквадратный источник питания NGU401	1
2	Набор кабелей питания	1
