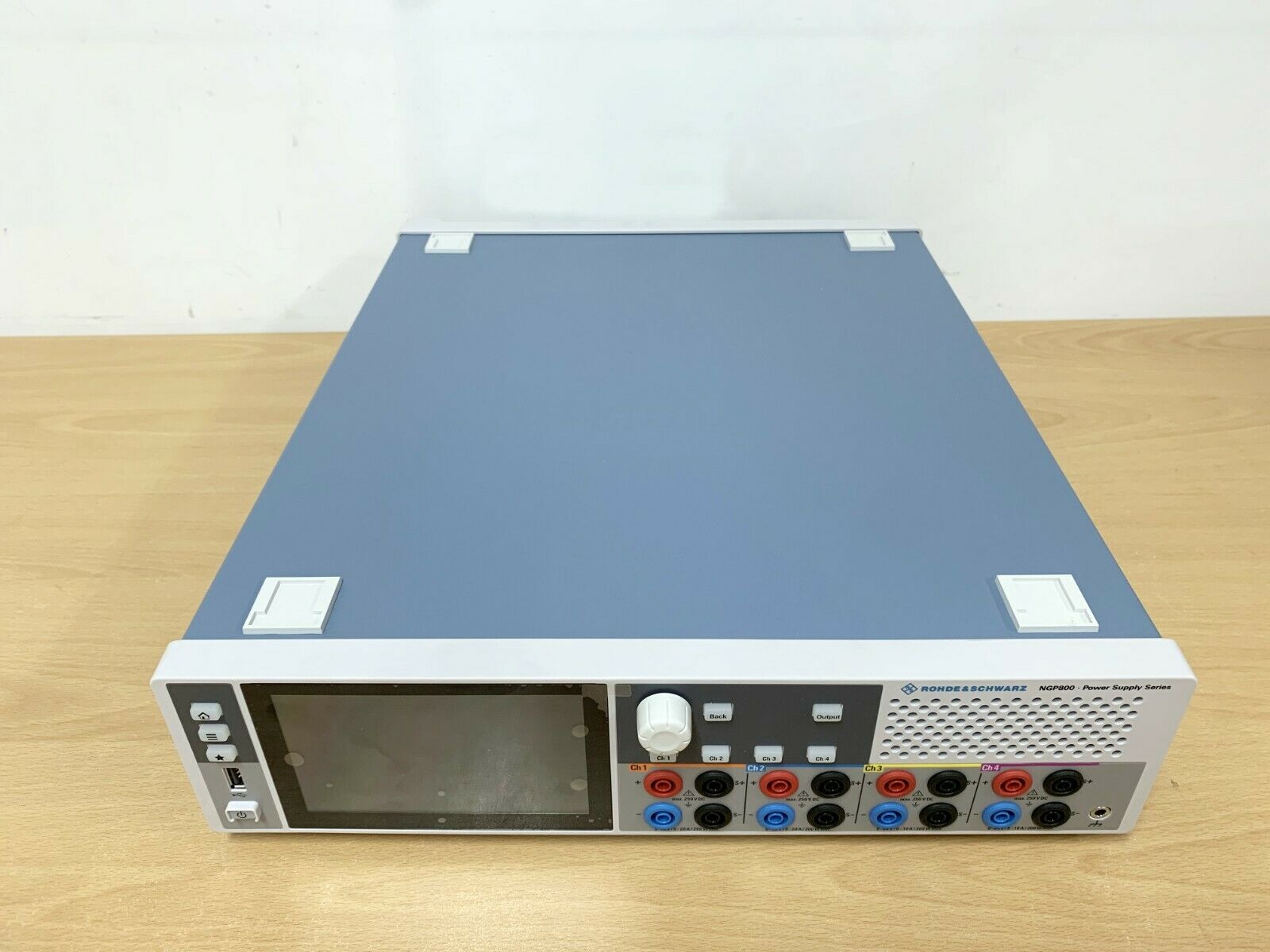

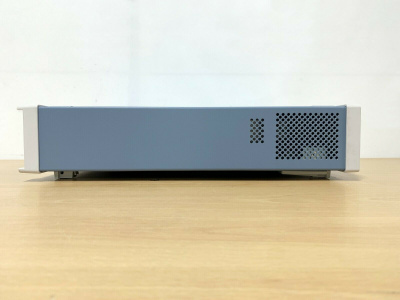

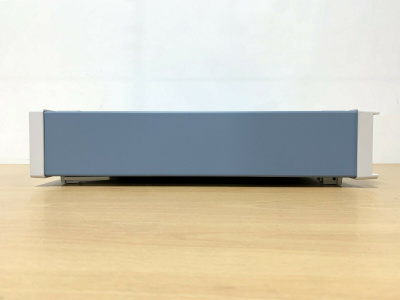

Источник питания R&S NGP814 четырехканальный
Источник питания R&S NGP814, который является частью серии NGP800 от компании Rohde & Schwarz, представляет собой многофункциональное устройство с четырьмя независимыми выходными каналами, каждый из которых может выдавать максимальную мощность до 200 Вт. Два канала могут обеспечивать напряжение до 32 В и ток до 20 А, в то время как два других канала выдают до 64 В и 10 А. Этот источник питания отличается высокой гибкостью благодаря возможности последовательного и параллельного соединения выходов, что позволяет достигать напряжений до 128 В и тока до 40 А.

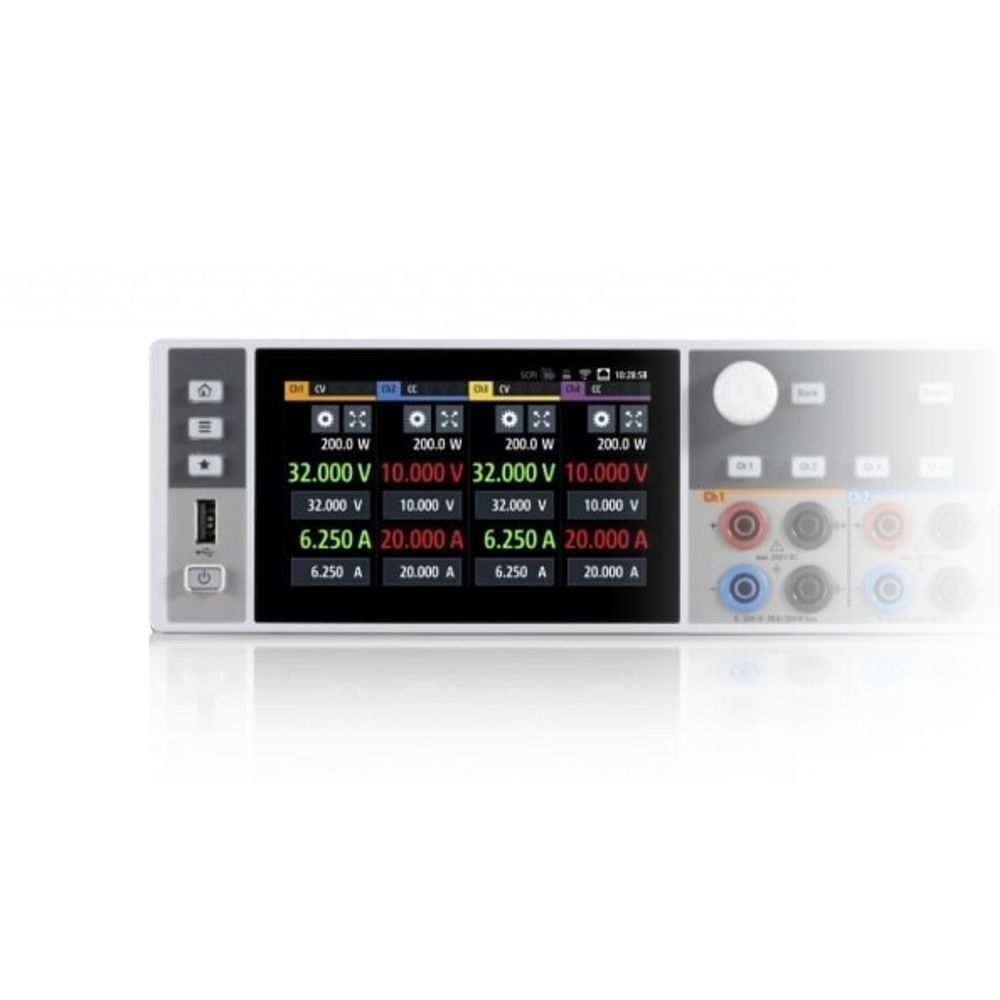

Устройство оснащено интуитивно понятным управлением с помощью большого сенсорного экрана, упрощающего ввод значений и мониторинг работы. Работа с источником питания упрощается благодаря наличию функций, таких как EasyRamp для плавного нарастания напряжения и QuickArb для эмуляции различных профилей питания. Эти функции делают R&S NGP814 идеальным выбором для тестирования и исследований в областях, где требуется точное моделирование и контроль электрических параметров.
Встроенные меры защиты, включая защиту от перенапряжения, перетока и перегрева, обеспечивают безопасность использования и защиту подключенного оборудования. Источник питания также обладает функцией записи данных, что позволяет проводить анализ производительности и мониторинг состояния в долгосрочной перспективе. Это делает его незаменимым инструментом в лабораториях, производственных линиях и исследовательских учреждениях, требующих высокой точности и надежности при проведении электрических испытаний.
Характеристики
|
Тип
|
Источник питания |
|
Кол-во каналов
|
4 |
|
Макс. напряжение (В)
|
64 |
|
Макс. ток (А)
|
20 |
|
Макс. мощность (Вт)
|
800 |
|
Программируемый
|
Нет |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |||
| Выходы | |||
| Все выходные каналы гальванически развязаны и незаземлены | |||
| Количество выходных каналов | 4 | ||
| Суммарная выходная мощность | максимально 800 Вт | ||
| Максимальная выходная мощность на канал | 200 Вт | ||
| Выходное напряжение на канал | (CH1, CH2) | от 0 до 32 В | |
| (CH3, CH4) | от 0 до 64 В | ||
| Максимальный выходной ток на канал | (CH1, CH2) | 20 А | |
| (CH3, CH4) | 10 А | ||
| Максимальное напряжение в последовательном режиме работы | 128 В | ||
| Максимальный ток в параллельном режиме работы | 80 А | ||
| Пульсации напряжения и шум | от 20 Гц до 20 МГц | < 3 мВ (СКЗ), < 30 мВ (размах) (изм.) | |
| Пульсации тока и шум | от 20 Гц до 20 МГц | < 3,5 мА (СКЗ) (изм.) | |
| Стабилизация нагрузки | |||
| Изменение нагрузки: от 10% до 90% | |||
| Напряжение | ± (% от выходного значения + смещение) | (CH1, CH2) | < 0,01% + 5 мВ |
| (CH3, CH4) | < 0,01% + 10 мВ | ||
| Ток | ± (% от выходного значения + смещение) | < 0,01% + 5 мА | |
| Время восстановления нагрузки | изменение нагрузки от 50% до 100% в пределах 0,2% от номинального напряжения | < 400 мкс (изм.) | |
| Время нарастания | от 10% до 90% от номинального выходного напряжения, резистивная нагрузка | (CH1, CH2) | < 10 мс |
| (CH3, CH4) | < 12 мс | ||
| Время спада | от 90% до 10% от номинального выходного напряжения, резистивная нагрузка | (CH1, CH2) | полная нагрузка: < 10 мс, без нагрузки: < 50 мс |
| (CH3, CH4) | полная нагрузка: < 25 мс, без нагрузки: < 50 мс | ||
| Разрешающая способность при программировании | |||
| Напряжение | 1 мВ | ||
| Ток | 0,5 мА | ||
| Погрешность установки при программировании | |||
| Напряжение | ± (% от установленного значения + смещение) | (CH1, CH2) | < 0,05% + 5 мВ |
| (CH3, CH4) | < 0,05% + 10 мВ | ||
| Ток | ± (% от установленного значения + смещение) | (CH1, CH2) | < 0,1% + 20 мА |
| (CH3, CH4) | < 0,1% + 10 мА | ||
| ВЫХОДНЫЕ ИЗМЕРЕНИЯ | |||
| Измерительные функции | напряжение, ток, мощность, энергия | ||
| Разрешение при снятии показаний | |||
| Напряжение | 1 мВ | ||
| Ток | 0,5 мА | ||
| Погрешность считывания | |||
| Напряжение | ± (% от выходного значения + смещение) | (CH1, CH2) | < 0,05% + 5 мВ |
| (CH3, CH4) | < 0,05% + 10 мВ | ||
| Ток | ± (% от выходного значения + смещение) | (CH1, CH2) | < 0,1% + 20 мА |
| (CH3, CH4) | < 0,1% + 10 мА | ||
| Температурный коэффициент (на °C) | |||
| От +5 °C до +20 °C и от +30 °C до +40 °C | |||
| Напряжение | ±(% от выходного значения + смещение) | (CH1, CH2) | < 0,0075% + 0,75 мВ |
| (CH3, CH4) | < 0,0075% + 1,5 мВ | ||
| Ток | ±(% от выходного значения + смещение) | (CH1, CH2) | < 0,015% + 3 мА |
| (CH3, CH4) | < 0,015% + 1,5 мА | ||
| Четырехпроводное подключение | |||
| Максимальная компенсация | 1 В (изм.) | ||
| ПРЕДЕЛЬНО ДОПУСТИМЫЕ ПАРАМЕТРЫ | |||
| Максимальное напряжение относительно земли | 250 В постоянного тока | ||
| Максимальное противодействующее напряжение | напряжение с той же полярностью, подключенное к выходам | (CH1, CH2) | 35 В |
| (CH3, CH4) | 70 В | ||
| Максимальное обратное напряжение | напряжение с обратной полярностью, подключенное к выходам | 0,4 В | |
| Максимальный обратный ток | максимальный в течение 5 мин | 20 А | |
| ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ | |||
| Время обработки команды | < 6 мс (ном.) | ||
| ФУНКЦИИ ЗАЩИТЫ | |||
| Защита от перенапряжения | регулируется для каждого канала | ||
| Разрешающая способность при программировании | 1 мВ | ||
| Защита от превышения мощности | регулируется для каждого канала | ||
| Защита от превышения тока (электронный предохранитель) | регулируется для каждого канала | ||
| Разрешающая способность при программировании | 0,5 мА | ||
| Время срабатывания | (Iнагр > Iсраб × 2) при Iнагр ≥ 2 A | < 1 мс | |
| Связь предохранителей (функция FuseLink) | да | ||
| Задержка срабатывания при включении выхода | регулируется для каждого канала | от 10 мс до 10 с (с шагом 1 мс) | |
| Задержка срабатывания | регулируется для каждого канала | от 10 мс до 10 с (с шагом 1 мс) | |
| Время срабатывания для связанных каналов | < 5 мс | ||
| Защита от перегрева | независимо для каждого канала | ||
| СПЕЦИАЛЬНЫЕ ФУНКЦИИ | |||
| Выходная линейно-нарастающая функция (Функция EasyRamp) | |||
| Время действия функции EasyRamp | от 10 мс до 60 с (с шагом 1 мс) | ||
| Задержка вывода | |||
| Синхронность | < 1 мс (тип.) | ||
| Задержка на канал | от 10 мс до 10 с (с шагом 1 мс) | ||
| Произвольная функция (Функция QuickArb) | |||
| Параметры | напряжение, ток, время | ||
| Максимальное количество точек | 1024 | ||
| Максимальное количество подгрупп | 8 | ||
| Время пребывания | от 1 мс до 60 с (с шагом 1 мс) | ||
| Повтор | непрерывный или импульсный режим с числом повторений от 1 до 65 535 | ||
| Запуск | вручную, дистанционно или через опциональный вход запуска | ||
| Интерфейсы запуска и управления - опция NGP-K103 (цифровой вход/выход, 16-контактный разъем) | |||
| Время срабатывания запуска | < 3 мс (тип.) | ||
| Максимальное напряжение (IN/OUT) | 5,5 В | ||
| Входной уровень запуска | ТТЛ | ||
| Максимальный потребляемый ток (OUT) | 5 мА | ||
| Аналоговый интерфейс управления - опция NGP-K107 (аналоговый вход, 16-контактный разъем) | |||
| Входное напряжение | управление от 0% до 100% напряжения или тока | от 0 В до 5 В | |
| Погрешность вывода | (CH1, CH2) | напряжение: < 0,1% + 16 мВ; ток: < 0,1% + 30 мА |
|
| (CH3, CH4) | напряжение: < 0,1% + 32 мВ, ток: < 0,1% + 15 мА |
||
| Температурный коэффициент (на °C) | ±(% от выходного значения + смещение), от +5 °C до +20 °C и от +30 °C до +40 °C | (CH1, CH2) | напряжение: < 0,015% + 2,4 мВ, ток: < 0,015% + 4,5 мА |
| (CH3, CH4) | напряжение: < 0,015% + 4,8 мВ, ток: < 0,015% + 2,25 мА |
||
| Частота обновления | 1 мс | ||
| Регистрация данных | |||
| Максимальная скорость сбора | 125 отсчетов/с | ||
| Объем памяти | 800 Мбайт внутренней или внешней памяти | ||
| Разрешение по напряжению | см. Разрешение при снятии показаний | ||
| Погрешность напряжения | см. Погрешность считывания | ||
| Разрешение по току | см. Разрешение при снятии показаний | ||
| Погрешность тока | см. Погрешность считывания | ||
| ДИСПЛЕЙ И ИНТЕРФЕЙСЫ | |||
| Дисплей | TFT, 5-дюймовый, 800 × 480 пикселей, WVGA, сенсорный | ||
| Разъемы на передней панели | 4-мм безопасные гнезда (канальные выходы, компенсация напряжения) | ||

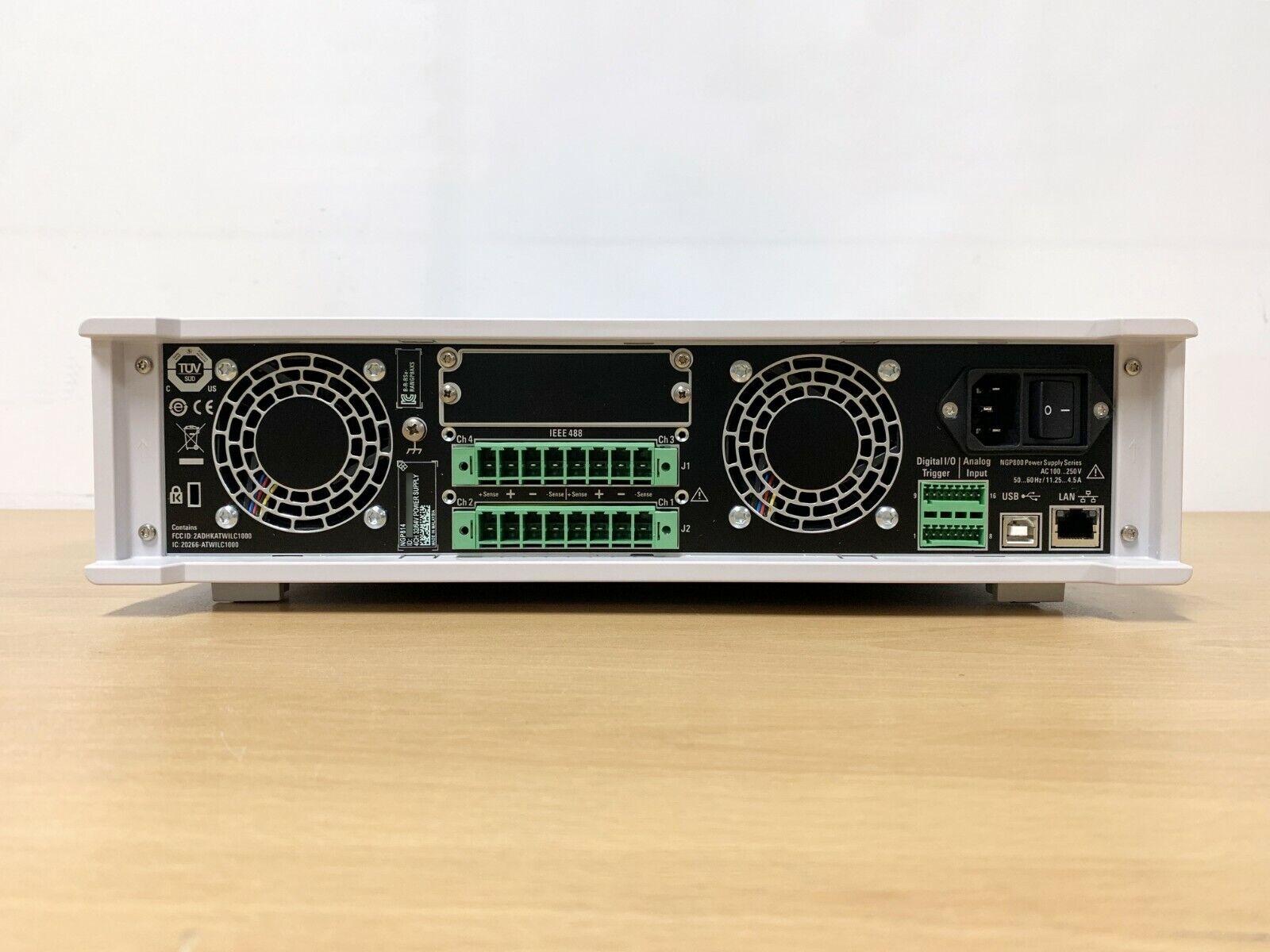

| Разъемы на задней панели | 2 × 8-контактный разъем (канальные выходы и компенсация напряжения) | ||
| Интерфейсы дистанционного управления | стандартно | USB-TMC, USB-CDC (Virtual COM), LAN | |
| опция NGP-K102 | WLAN | ||
| опция NG-B105 | IEEE-488 (GPIB) | ||
| ОБЩИЕ СВЕДЕНИЯ | |||
| Условия окружающей среды | |||
| Температура | диапазон рабочих температур | от +5 °C до +40 °C | |
| диапазон температур хранения | от -20 °C до +70 °C | ||
| Относительная влажность | без конденсации | от 5% до 95% | |
| Номинальная мощность | |||
| Номинальное напряжение сети питания | от 100 В до 250 В | ||
| Частота сети питания | от 50 Гц до 60 Гц | ||
| Максимальная потребляемая мощность | 1125 Вт | ||
| Сетевые предохранители | внутренние (недоступны пользователю) | 16 А 250 В IEC60127-2/7 быстродействующие | |
| Соответствие продукта | |||
| Электромагнитная совместимость | ЕС: в соответствии с Директивой по радиооборудованию 2014/53/EU | применяемые стандарты: ETSI EN300328 V2.1.1, EN 61326-1, EN61326-2-1, EN55011 (класс A), EN55032 (класс A), ETSI EN301489-1 V2.2.0, ETSI EN301489-17 V3.2.0 | |
| Корея | Маркировка KC | ||
| США, Канада | FCC47 CFR часть 15B, ICES-003 выпуск 6 | ||
| Электробезопасность | ЕС: в соответствии с Директивой по низковольтному оборудованию 2014/35/EU | применяемый гармонизированный стандарт: EN61010-1 | |
| США, Канада | UL61010-1, CSA C22.2 № 61010-1 | ||
| Стандарты WLAN | Австрия, Бельгия, Болгария, Хорватия, Кипр, Чешская Республика, Дания, Эстония, Финляндия, Франция, Германия, Греция, Венгрия, Исландия, Ирландия, Италия, Латвия, Лихтенштейн, Литва, Люксембург, Мальта, Нидерланды, Норвегия, Польша, Португалия, Румыния, Словакия, Словения, Испания, Швеция, Швейцария, Турция, Великобритания | CE | |
| Сингапур | Стандарты MDA, DB102020 | ||
| США, Канада | FCC, IC | ||
| RoHS | в соответствии с Директивой ЕС 2011/65/EU | EN50581 | |
| Механическое сопротивление | |||
| Вибрация | синусоидальная | от 5 Гц до 55 Гц, 0,3 мм (размах) от 55 Гц до 150 Гц, постоянное ускорение 0,5 g, согласно EN60068-2-6 |
|
| случайная | от 8 Гц до 500 Гц, ускорение: 1,2 g (СКЗ), согласно EN60068-2-64 | ||
| Ударное воздействие | ударный спектр 40 g, согласно MIL-STD-810E, метод 516.4, процедура I | ||
| Механические характеристики | |||
| Габариты (Ш × В × Г) | 362 мм × 100 мм × 451 мм | ||
| Масса | 8,0 кг | ||
| Монтаж в стойку | опция ZZA-GE23 | 19 дюймов, 2 HU | |
