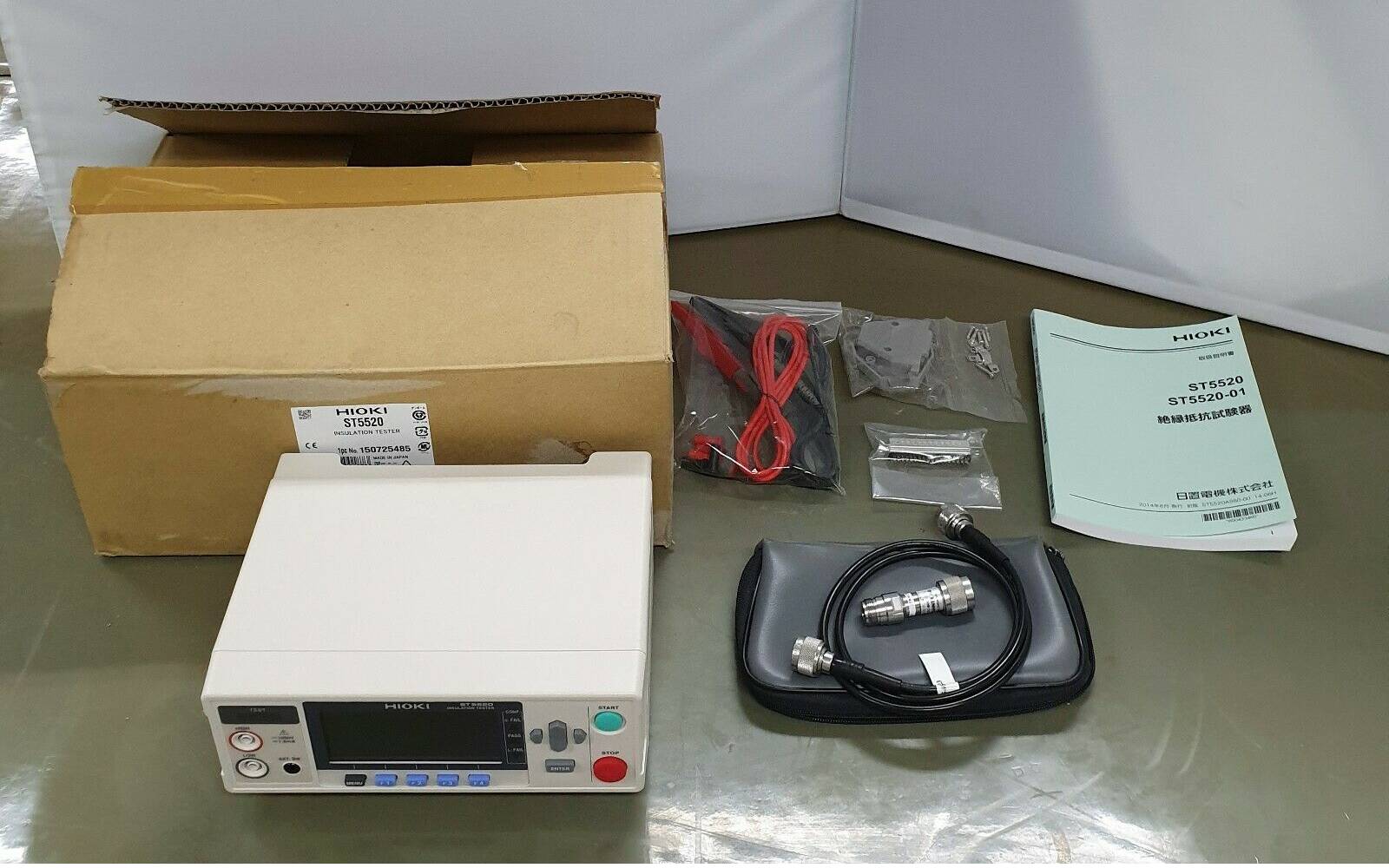

Мегаомметр цифровой Hioki ST5520
Мегаомметр цифровой Hioki ST5520 – это высокоточный прибор для измерения сопротивления изоляции различных типов электрического оборудования, включая электродвигатели, трансформаторы и кабельные системы. Он обеспечивает широкий диапазон тестовых напряжений от 25 В до 1000 В, что делает его универсальным инструментом для оценки состояния изоляции в условиях производства, эксплуатации и ремонта. Прибор отличается высокой скоростью измерения – до 61 теста в секунду, что особенно важно при массовых испытаниях и серийном производстве.
Высокая точность измерений достигается благодаря минимальной погрешности в пределах ±1% от показаний. Прибор поддерживает несколько режимов работы, включая автоматическое тестирование и измерение сопротивления с выводом результатов в режиме реального времени. Устройство оснащено цифровым дисплеем с удобным интерфейсом, позволяющим быстро анализировать данные.
Защита от скачков напряжения делает Hioki ST5520 безопасным для эксплуатации даже в сложных промышленных условиях. Функция автоматического разряда снижает вероятность повреждения оборудования и повышает уровень безопасности оператора. Возможность интеграции в автоматизированные системы тестирования обеспечивается благодаря наличию интерфейсов RS-232 и GPIB, что делает прибор удобным для удаленного управления и сбора данных.
Модель поддерживает совместимость с различными опциями, которые расширяют ее функциональность:
- L2200 – измерительный щуп для высокоточного тестирования, обеспечивающий надежный контакт при измерениях.
- L9257 – тестовый кабель с разъемами для подключения прибора к испытуемым объектам, предназначенный для работы с высоковольтными цепями.
- 9299 – адаптер для подключения к различным тестовым системам, используемый в лабораторных и производственных условиях.
- 9199 – защитный кожух, обеспечивающий дополнительную безопасность оператора при проведении испытаний на высоких напряжениях.
- 9637 – кабель питания, предназначенный для обеспечения стабильной работы прибора в условиях лабораторий и промышленных предприятий.
Характеристики
|
Тип
|
Мегаомметр |
| Тестовое напряжение | 25…100 В | 100…500 В | 500…1000 В |
| Пределы измерений сопротивления, МОм | 2,000; 20; 200 | 2,000; 20; 200; 2000 | 2,000; 20; 200; 2000; 9990 |
| Пределы допускаемой основной погрешности |
±(2% И.В. + 5 е.м.р) до 20 МОм ±5% И.В. до 200 МОм и до 2000 Ом |
±(2% И.В. + 5 е.м.р) до 200 МОм ±5% И.В. до 2000 МОм ±25% И.В. до 9990 МОм |
|
| Скорость измерения | быстрая: 30 мс, медленная: 500 мс | ||
| Компаратор |
UPPER_FAIL: измеренное сопротивление выше установленной границы PASS: измеренное значение находится в допускаемых границах LOVER_FAIL: измеренное сопротивление ниже установленной границы |
||
| Таймер |
общее время измерений от 0,045 с до 999,999 с задержка начало измерений от 0,005 с до 999,999 с |
||
| Дисплей | светодиодный (надежность 100000 ч работы), пять уровней яркости | ||
| Внутренняя память | Конфигурация: вых. напряжение, границы компаратора, звуковые сигналы, тестовый режим, продолжительность измерения, скорость измерения, диапазон сопротивления. Объем памяти: до 10 конфигураций (могут быть сохранены / загружены) | ||
| Выходной сигнал | аналоговый +4 В пост. тока (ПШ) | ||

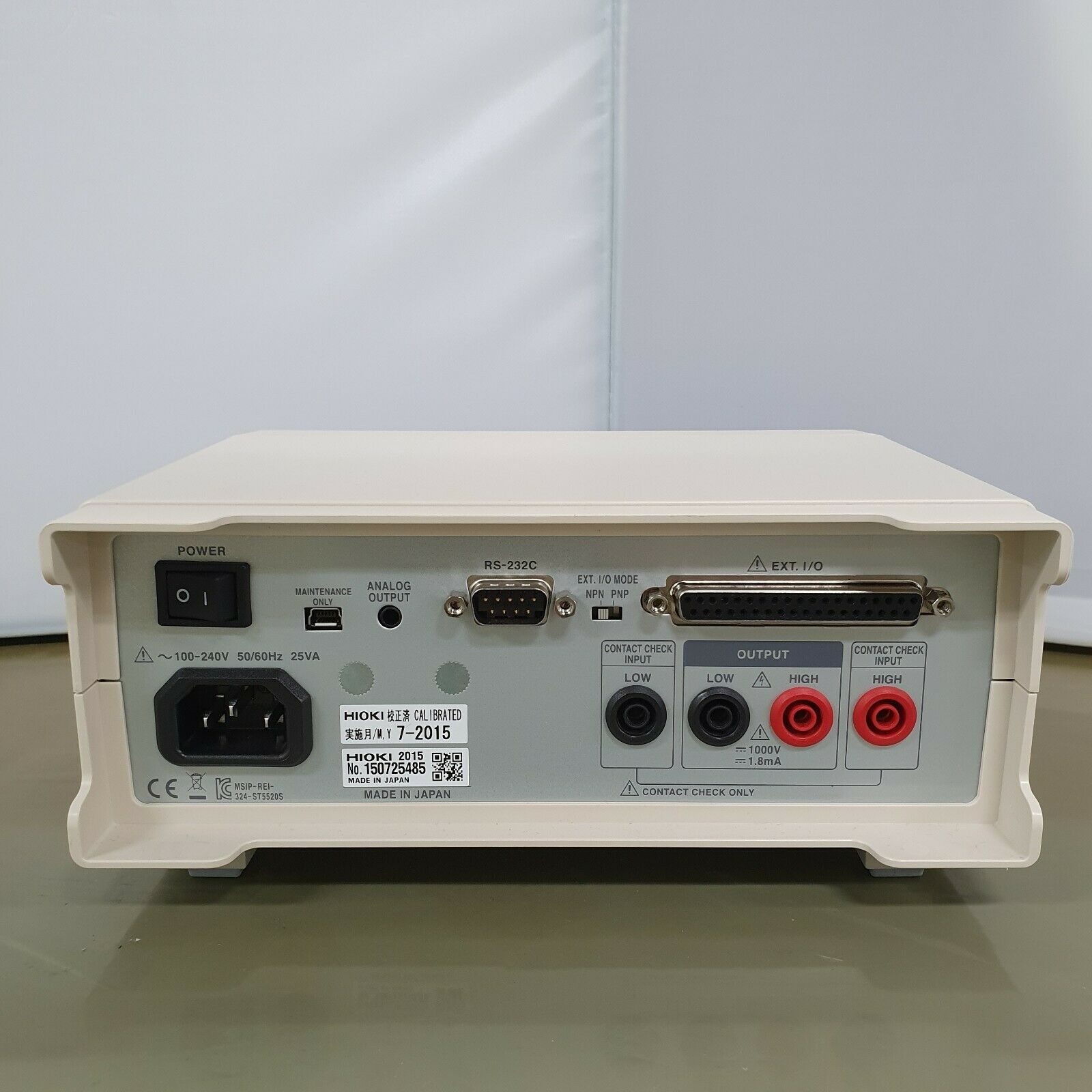

| Интерфейс связи | RS-232C, External I/O (управление, результат оценки), выход BCD (только для ST5520-01) | ||
| Электропитание | 100…240 В, 50/60 Гц, макс. 25 В·А | ||
| Рабочие условия эксплуатации | от 0 до +40 °С, влажность не более 80% | ||
| Габаритные размеры | 215 × 80 × 166 мм | ||
| Масса | 1,1 кг | ||

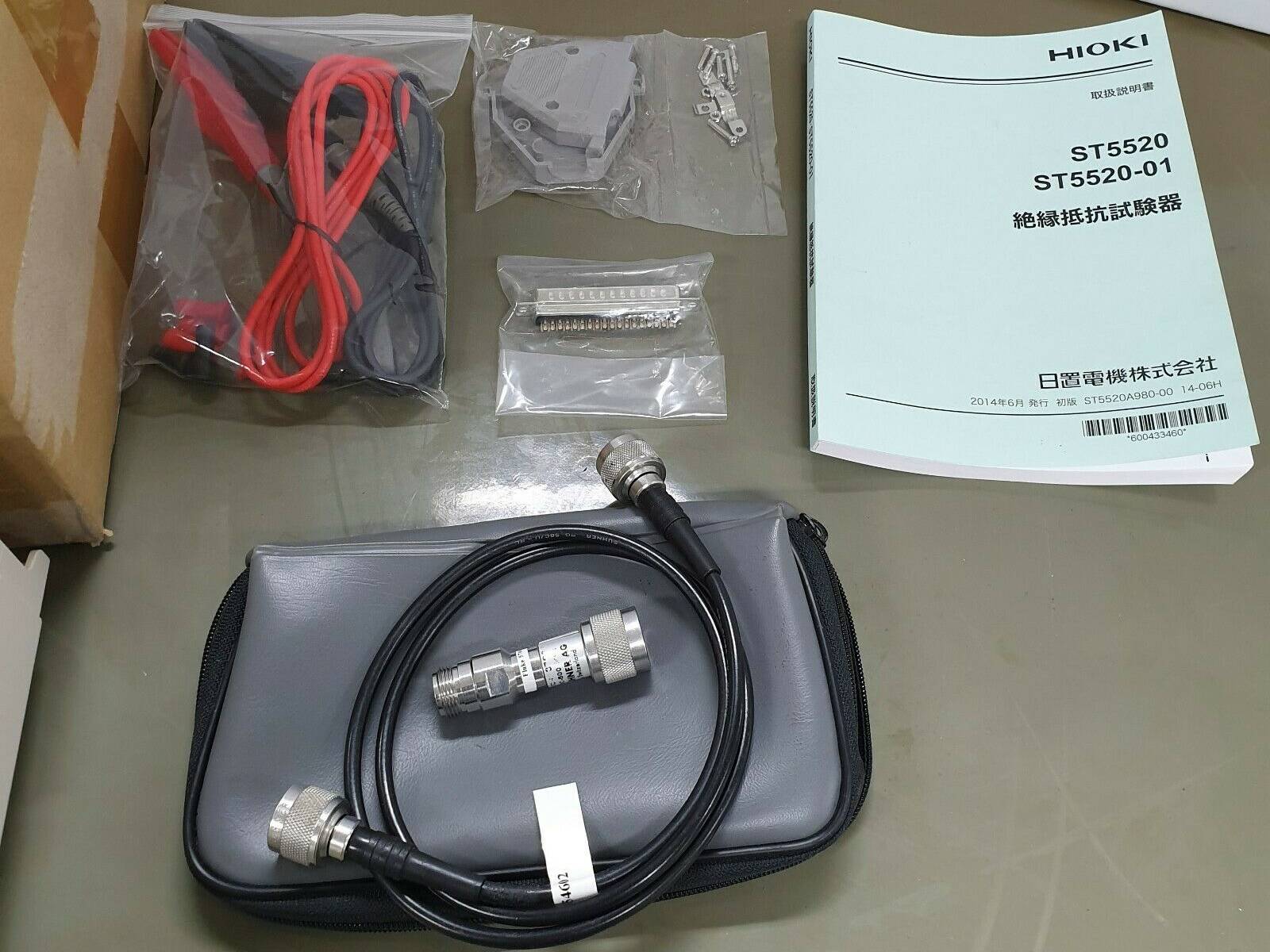

- кабель питания
- руководство по эксплуатации
