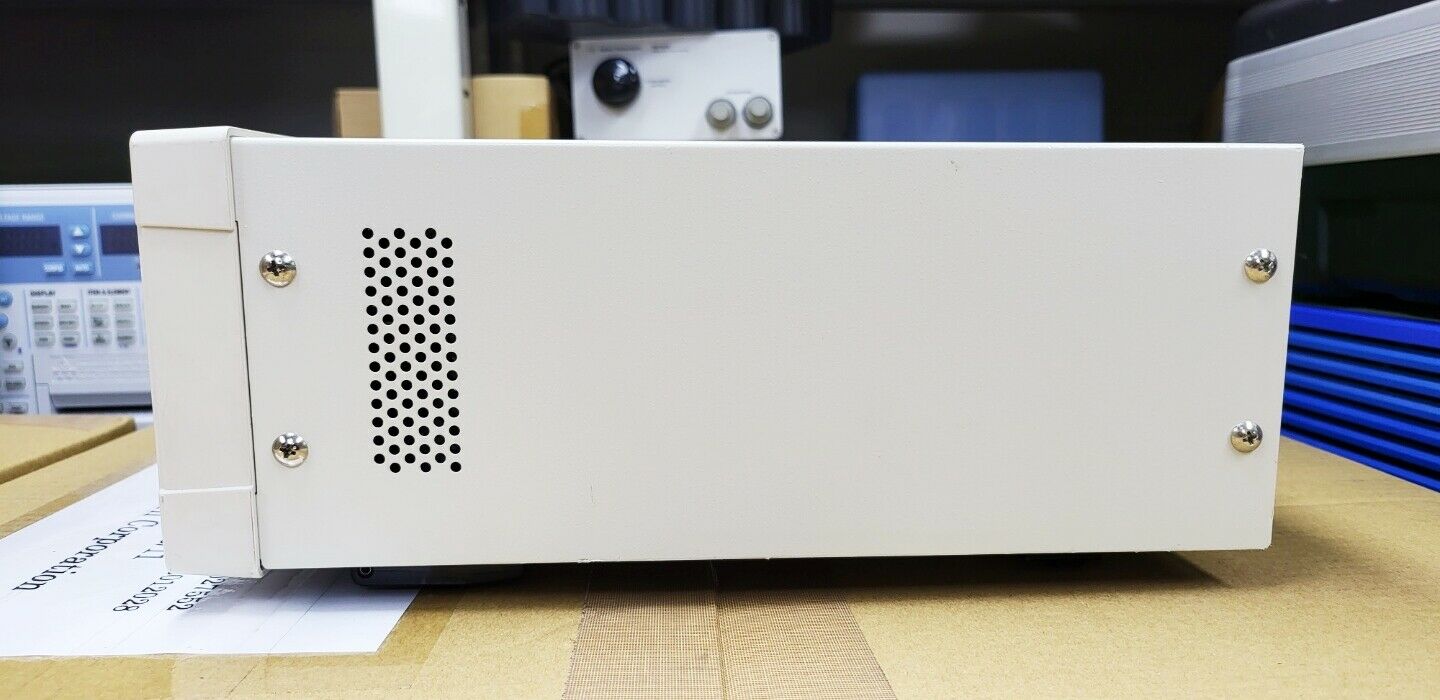

Анализатор HIOKI IM3570
Анализатор импеданса Hioki IM3570 предназначен для точного измерения параметров LCR и постоянного сопротивления (DCR) в диапазоне от 4 Гц до 5 МГц. Прибор сочетает функции измерителя LCR и анализатора импеданса, обеспечивая высокую скорость измерений и возможность проведения свип-тестов по частоте и амплитуде.
В режиме LCR анализатор выполняет измерения с частотой до 1,5 мс при 1 кГц и 0,5 мс при 100 кГц, что позволяет оперативно тестировать компоненты. Базовая точность ±0,08% обеспечивает достоверность результатов при анализе резонансных характеристик пьезоэлектрических элементов, измерении эквивалентного последовательного сопротивления (ESR) и тестировании катушек индуктивности и трансформаторов.
Прибор поддерживает изменение уровня тестового сигнала от 5 мВ до 5 В в стандартном режиме и от 5 мВ до 1 В в режиме высокой точности для измерения низкоомных компонентов. Встроенные интерфейсы RS-232C, GP-IB, USB, LAN и EXT I/O позволяют интегрировать прибор в автоматизированные измерительные системы.
Hioki IM3570 поддерживает анализ частотных зависимостей элементов и тестирование импеданса с учетом изменений во времени. Возможность гибкой настройки параметров измерения делает прибор универсальным инструментом для тестирования электронных компонентов в производственных и исследовательских лабораториях.
Характеристики
|
Тип
|
Измеритель иммитанса |
Режим измерителя RLC
Режим анализатора АЧХ
Режим непрерывных измерений
Измеряемые параметры:
Z - полное сопротивление
Y - полная проводимость
θ - фазовый угол
Rs - последовательное сопротивление переменному току (ESR)
Rp - параллельное сопротивление переменному току
Rdc - сопротивление постоянному току
X - реактивное сопротивление
G - активная проводимость
B - реактивная проводимость
Cs - последовательная емкость
Cp - параллельное емкость
Ls - последовательная индуктивность
Lp - параллельное индуктивность
D - тангенс угла потерь (tanδ)
Q- добротность (1/D)
Диапазоны измерений:
1 мОм200 МОм, 12 диапазонов (для всех параметров |Z|)
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp: ±(0 [единица измерения] до 9,999999 G [единица измерения],абсолютна величина отображается только для Z и Y θ: ±(0°999,999°)
Отображаемые диапазоны:
D: ±(09,999999); Q: ±(0.99999,99); Δ%: ±(0 %.999,9999 %)
Пределы допускаемой основной погрешности:
|Z|: ±0,08 % ИВ, θ: ±0,05°
Номинальная частота:
От 4 Гц до 5 МГц (шаг от 10 мГц до 100 Гц)
Уровень сигнала:
Режим V / режим CV (нормальный режим): 50 мВ до 5В ск, шаг 1 мВ (максимум до 1 МГц), 10 мВ до 1В ск, шаг 1 мВ (выше 1,0001 MГц)
Режим CC (нормальный режим): 10 мкА до 50 мА ск, шаг 10 мкА (максимум до 1 MГц), 10 мкА до 10 мА ск, шаг 10 мкА (выше 1,0001 MГц)
Выходное сопротивление:
Нормальный режим: 100 Ом
Режим низкого сопротивления: 10 Ом
Время измерений:
0,5 мс (100 кГц, FAST, отображение отключено, типичное значение)
Скорость измерения:
FAST / MED / SLOW / SLOW2
Функции:
Измерение смещения DC, компаратор, загрузка и сохранение, функция памяти
Дисплей:
5,7-дюймовый сенсорный ЖК-дисплей
Интерфейс связи:
EXT I/O, RS-232C, GP-IB, USB управление, USB память, LAN
Электропитание:
От 90 до 264 В 50/60 Гц, 150В·А максимум
