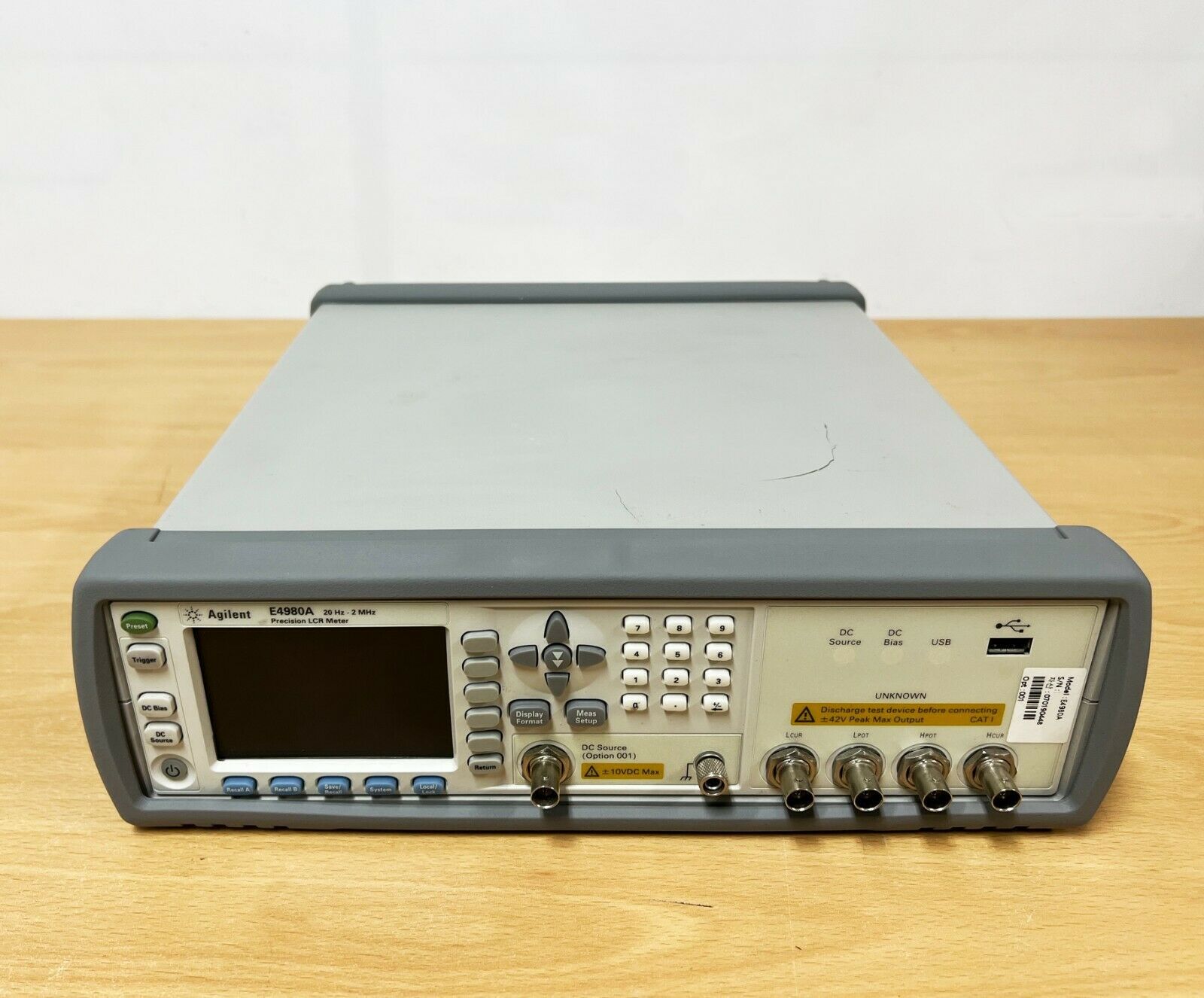

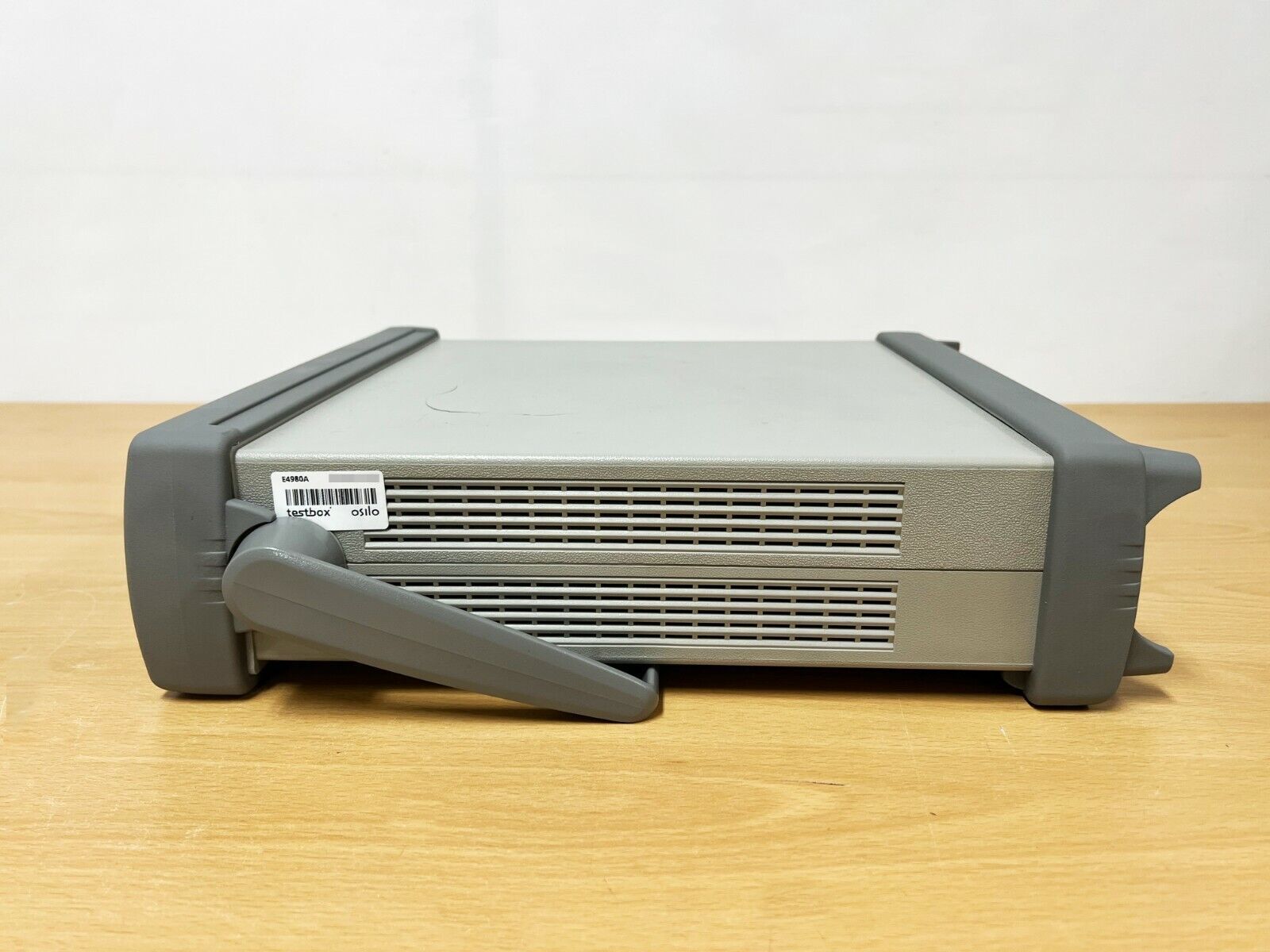

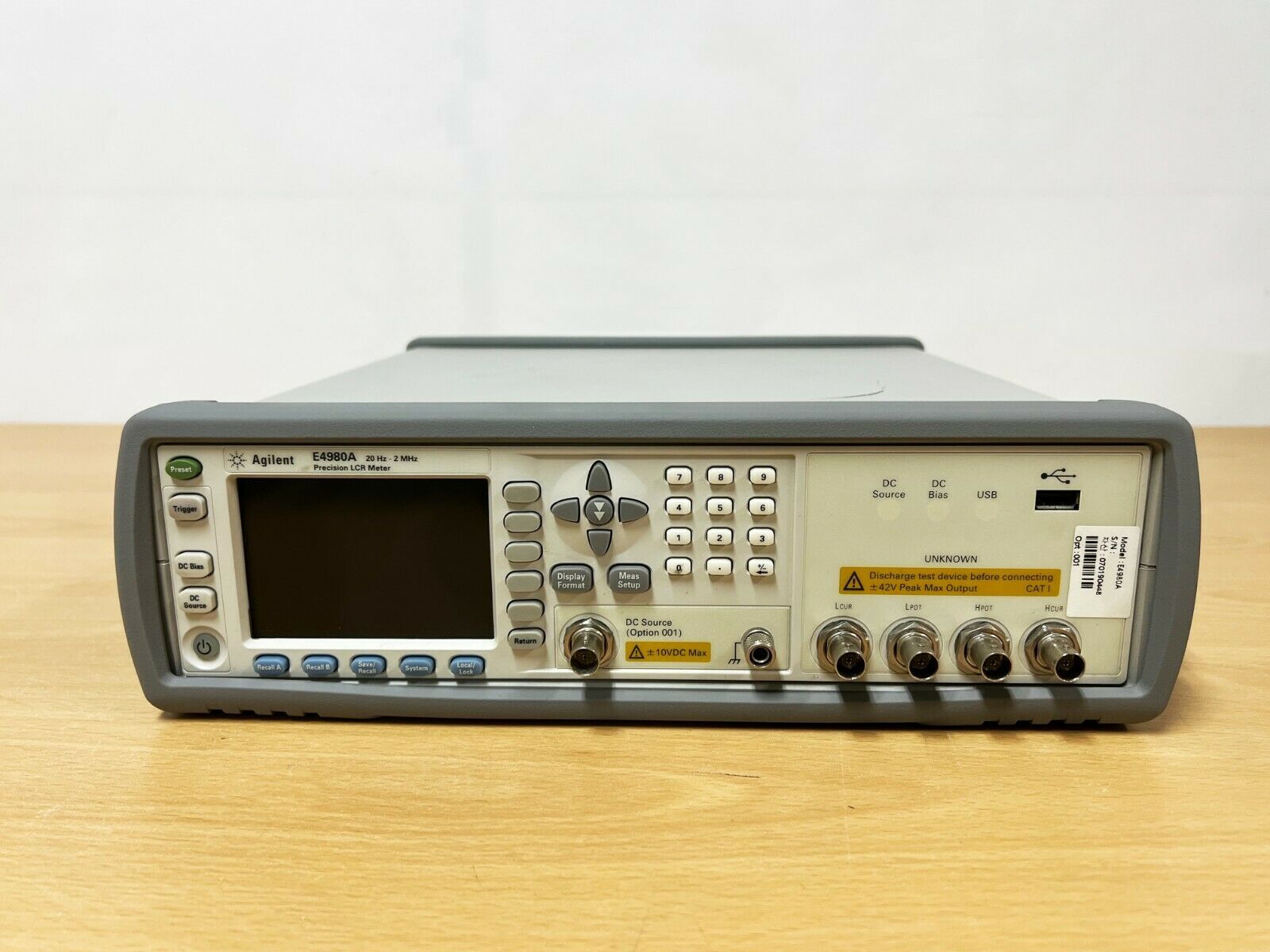

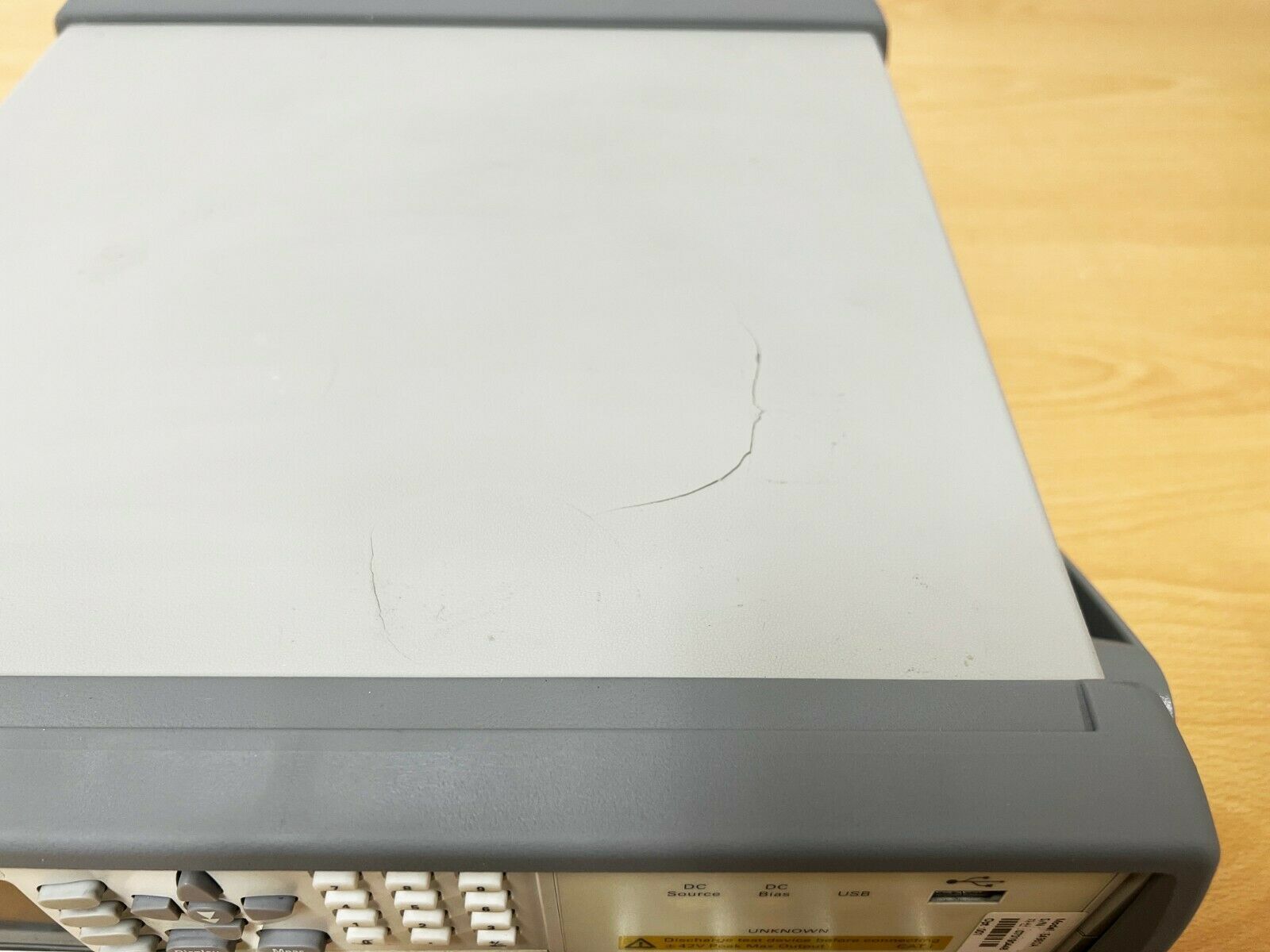

Прецизионный измеритель LCR Agilent E4980A
Прецизионный измеритель LCR Agilent E4980A — это универсальный высокоточный прибор, предназначенный для измерения параметров импеданса компонентов в частотном диапазоне от 20 Гц до 2 МГц. Он сочетает в себе передовые технические характеристики, широкий набор функций и гибкие возможности управления, благодаря чему идеально подходит для задач как лабораторного, так и производственного контроля. Прибор обеспечивает высокую точность и воспроизводимость измерений таких параметров, как емкость, индуктивность, сопротивление, добротность, тангенс угла потерь и другие, включая измерения с учетом постоянного смещения по току и напряжению.
Модель E4980A построена на базе четырёхконтактной измерительной схемы, что позволяет минимизировать паразитные влияния соединительных проводов и контактных сопротивлений. Прибор поддерживает автоматическую калибровку, а также предоставляет гибкие настройки коррекции (open, short, load), что особенно важно при использовании нестандартных измерительных кабелей и оснастки. Благодаря встроенной функции LIST SWEEP пользователь может проводить измерения с изменением частоты и уровня тестового сигнала, создавая индивидуальные последовательности тестов.
Интерфейс прибора интуитивно понятен: управление осуществляется через цветной LCD-дисплей, функциональные и навигационные клавиши. На экран выводятся все текущие параметры измерений, режимы и диагностические сообщения. Интерфейсы USB, LAN и GPIB позволяют интегрировать E4980A в автоматизированные системы управления и удаленного мониторинга. Наличие триггерных входов и выходов упрощает синхронизацию с внешними устройствами в составе сложных стендов.
Инструмент позволяет задавать точные параметры тестового сигнала — как по уровню напряжения, так и по току. Встроенные режимы измерений по переменному и постоянному току, а также с наложением смещения, делают его незаменимым для оценки поведения компонентов в реальных условиях эксплуатации. Функция автоматической коррекции полярности смещения, мониторинг смещающего тока и напряжения, а также система защиты от перегрузки гарантируют надежность и стабильность прибора при длительной работе.
Agilent E4980A широко используется для измерения параметров керамических и электролитических конденсаторов, катушек индуктивности, резисторов, а также новых материалов и конструкций, таких как ферриты, диэлектрики и полупроводниковые структуры. Он активно применяется в электронной промышленности, в исследовательских центрах и при разработке компонентов высокой точности.
Характеристики
|
Тип
|
Измеритель иммитанса |
- Рабочий диапазон частот от 20 Гц до 2 МГц, разрешение 4 десятичных разряда на любом пределе
- Базовая погрешность измерений 0,05% при превосходной повторяемости на нижних и верхних пределах измерения импеданса
- Высокоскоростные измерения: 5,6 мс
- Испытательный сигнал 20 В СКЗ переменного тока
- Встроенный источник напряжения смещения 40 В постоянного тока
- Постоянный ток смещения до 40 А с внешним источником постоянного тока 42841A
- Свипирование по списку из 201 точки
