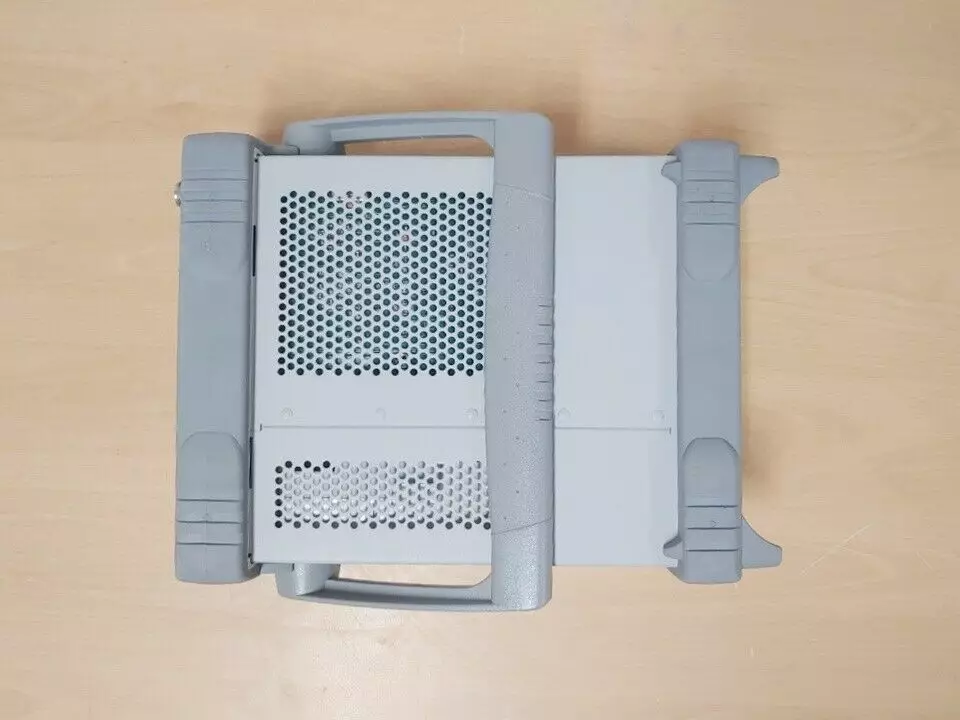

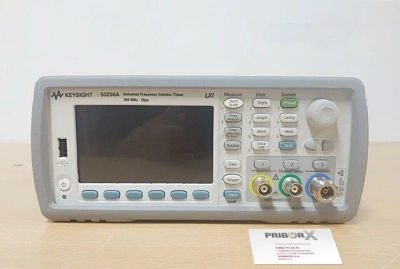

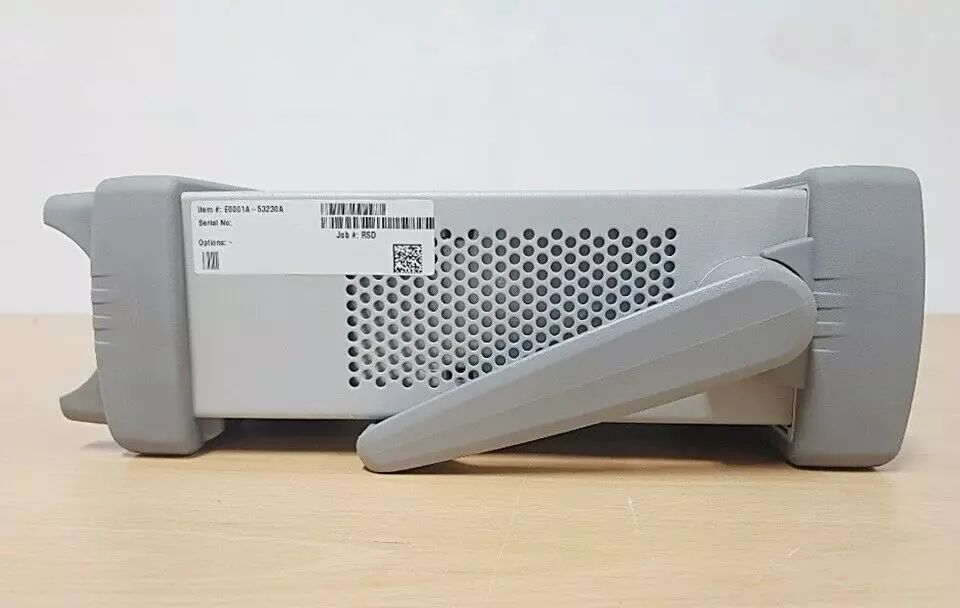

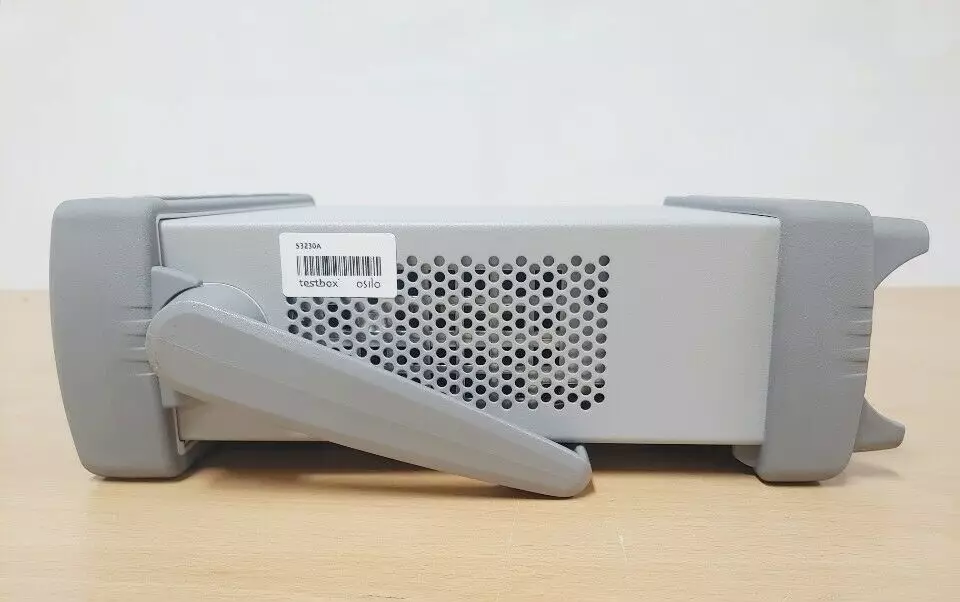

Частотомер Agilent Keysight 53230A
Agilent Keysight 53230A представляет собой высокоточный универсальный инструмент для измерения частоты, периода, времени или разности фаз. Этот прибор способен проводить измерения в широком диапазоне частот — от 1 мГц до 20 ГГц, что делает его незаменимым помощником в различных областях, от исследований и разработок до производственного контроля.
Частотомер оснащен усовершенствованными функциями, такими как встроенный таймер/счетчик и анализатор временных интервалов, обеспечивая точность измерений с разрешением до 12 цифр за секунду. Это обеспечивает исключительную точность и повышает эффективность проведения тестов и наладки оборудования. Кроме того, устройство предлагает множество опций для расширения функционала, включая дополнительные входы и выходы, что увеличивает гибкость использования прибора в сложных и разнообразных тестовых конфигурациях.
Сочетание высокой производительности, надежности и многофункциональности делает Agilent Keysight 53230A ценным прибором для специалистов, которым требуется высокая точность измерений и универсальность в прикладных задачах электронной инженерии.
Характеристики
|
Тип
|
Частотомер |
|
Число каналов
|
2 |
|
Рабочий диапазон частот (Гц) Max
|
0-350000 |
|
Число разрядов
|
12 разрядов/с |
| Параметры | Значения |
|---|---|
|
Входы |
|
| Стандартные каналы (опция 201 добавляет параллельные входы на задней панели) | Канал 1 и канал 2: от 0 до 350 МГц |
| Импеданс, связь по входу | 1 МОм ± 1,5 % или 50 Ом ± 1,5 % менее 25 пФ, по выбору; вход закрытый или открытый, по выбору |
| Диапазон уровней на входе | ±5 В (±50 В) пределы полной шкалы; ±500 В с пробником 10:1 на входе |
| Пороговый уровень для входного события | ±5 В (±50 В) с шагом 2,5 мВ (25 мВ) |
| Чувствительность | От 0 до 100 МГц: 20 мВ (ампл.); свыше 100 МГц: 40 мВ (ампл.) |
| Дополнительный микроволновый канал - соединитель типа N на передней панели (опция 203 перемещает входной соединитель на заднюю панель, розетка SMA) | Канал 3 (опция) |
| Диапазон частот | Опция 106: от 100 МГц до 6 ГГц или опция 115: от 300 МГц до 15 ГГц |
| Диапазон уровней | Опция 106: от автоустановки до +19 дБм макс. (2 В СКЗ); Опция 115: от автоустановки до +13 дБм макс. (1 В СКЗ) |
| Чувствительность |
6 ГГц (опция 106): -27 дБм (10 мВ СКЗ); 15 ГГц (опция 115): от 0,3 до 2 ГГц: -23 дБм; от 2 до 13 ГГц: -26 дБм; от 13 до 15 ГГц: -21 дБм |
| Возможности измерений | |
| Разрешение по частоте | 12 разрядов/с |
| Разрешение по временному интервалу | 20 пс |
| Виды измерений | Частота, период, отношение частот, входное напряжение: макс./мин./размах временной интервал, одиночный период, длит. импульса, длит. фронта/среза, коэфф. заполнения, фаза, сумма числа событий, отметка времени/MDA |
| Измерение параметров импульса/пакета в микроволновом диапазоне (опция 150) |
Несущая частота, период несущей частоты, интервал повторения импульсов (PRI), частота повторения импульсов (PRF), длит. положительного и отрицательного импульсов |
|
Характеристики стробирования |
|
| Установка стробирования (времени счёта) | По времени, внешний, продвинутый (начало стробирования, конец стробирования/время установления и удержания или по событиям) |
| Время стробирования (счёта), (шаг) | От 1 мкс до 1000 с (1 мкс) |
| Расширенный |
Источник: внутренний/внешний/неиспользуемый входной канал Перепад: положительный/отрицательный; установка задержки и удержания: по времени или по числу событий (перепадов) удержание начала и конца стробирования |
|
Характеристики запуска |
|
| Источник | Внутренний, внешний по шине, ручной |
| Счёт запусков и число выборок на запуск | От 1 до 1 000 000 |
| Задержка запуска |
От 0 до 3600 с с шагом 1 мкс |
|
Математические функции, память, скоростные характеристики |
|
| Скоростные характеристики | Однократные измерения: до 400 отсчётов/с; блочное считывание: до 66500 отсчётов с; макс. число измерений при передаче результатов во внутреннюю память: 75000 отсчётов/с (частота), 90000 отсчётов/с (временной интервал) |
| Математические функции | Сглаживание (считывание скользящего среднего), масштабирование, Δ-изменение, обнуление |
| Функции статистической обработки | Среднее значение, стандартное отклонение, макс./мин./размах, подсчёт числа событий, девиация Аллана |
| Графический дисплей | Цифровые данные, тренд, гистограмма линии допуска, маркеры |
| Память |
Энергозависимая память: 1 Мвыб (16 Мбайт); регистрация данных (автоматическое запоминание результатов измерений в памяти); запоминание и вызов установок пользователя; файловая система USB |
|
Общие характеристики |
|
| Время установления рабочего режима | 45 минут |
| Дисплей | 4,3" (109,22 мм), цветной тонкоплёночный WQVGA (480х272), жидкокристаллический с задней подсветкой |
| Габаритные размеры, мм | на столе: 261,1 (ширина) х 103,8 (высота) х 303,2 (глубина), в стойке: 212,8 (ширина) х 88,3 (высота) х 272,3 (глубина) |
| Масса, кг (фунт) | 3,9 (8,6) с полным комплектом опций; 3,1 (6,9) без опции 300 (батарея) |
| Пределы рабочей температуры | От 0 до + 55 °С |
| Параметры сети питания | 100-240 В ± 10 %, 50-60 Гц ± 5 %; 100-120 В, 400 Гц ± 10 % |
| Интерфейсы | LXI-C 1.3 (сокеты LAN, протокол VXI-11); порт устройства USB 2.0 (протокол USB-TMC488; GPIB (опция 400) |
