Частотомер 53220A
Частотомер Keysight 53220A – это универсальный двухканальный измерительный прибор, предназначенный для высокоточных измерений частоты и временных интервалов. Он охватывает широкий диапазон частот – от 1 мГц до 350 МГц на стандартных каналах, а при установке дополнительного СВЧ-модуля (опции 106 или 115) может измерять сигналы до 6 ГГц или 15 ГГц. Разрешение измерений достигает 12 разрядов в секунду, а точность определения временных интервалов – 100 пс, что делает прибор незаменимым в научных исследованиях и тестировании высокочастотных систем.

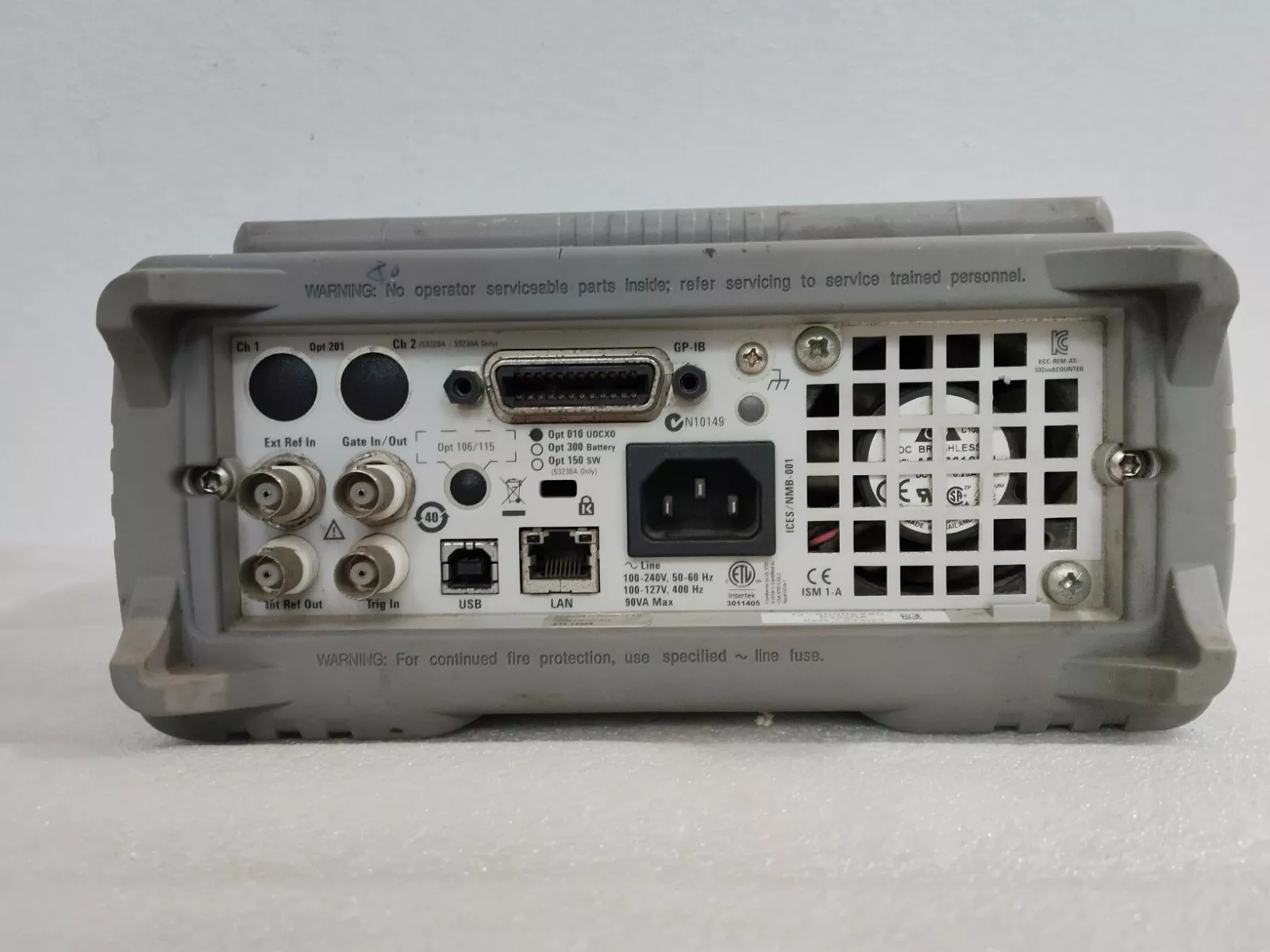

Прибор оснащен двумя входными ВЧ-каналами, а также возможностью добавления третьего СВЧ-канала, что расширяет его функциональные возможности. Для удобства интеграции в измерительные системы предусмотрены интерфейсы LXI-C/LAN, USB и GPIB, позволяющие управлять прибором удаленно и передавать данные в реальном времени.

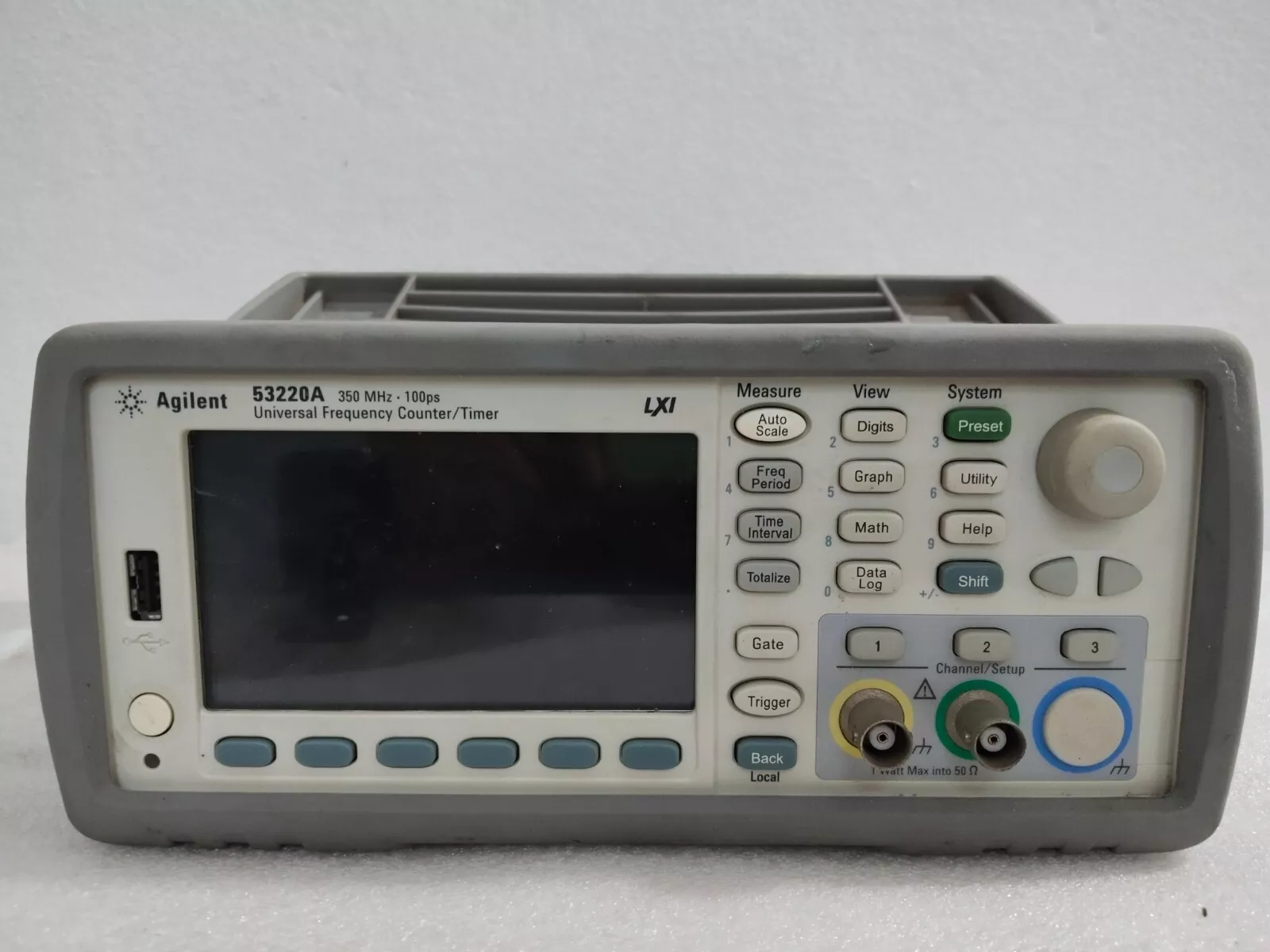

Встроенный графический цветной дисплей отображает измеренные значения в виде числовых данных, тренд-графиков и гистограмм, что упрощает анализ результатов. Дополнительные математические функции и инструменты статистической обработки данных позволяют выполнять комплексный анализ сигналов прямо в приборе, без необходимости использования внешнего ПО.
Частотомер Keysight 53220A отличается высокой точностью, надежностью и гибкостью в настройке, что делает его оптимальным выбором для лабораторий, промышленных предприятий и исследовательских центров, работающих с высокочастотными сигналами и временными параметрами.
Характеристики
|
Тип
|
Частотомер |
|
Количество каналов
|
2 |
| Каналы | ||
| Стандартные (350 МГц) | Каналы 1 и 2 | |
| Опциональные (6/15 ГГц) | Канал 3 | |
| Входы | ||
| Стандартный (BNC-разъем) | 1 мГц - 350 МГц | |
| Опция 106 (N-разъем) | 100 МГц - 6 ГГц | |
| Опция 115 (N-разъем) | 300 МГц - 15 ГГц | |
| Входной импеданс | 50 Ом (Для стандартных каналов доступен также 1 МОм) | |
| Амплитуда сигнала | ||
| Стандартные входы | 5 В (до 50 В при входном импедансе 1 МОм) | |
| Опция 106 | 2 В (+19 дБм) | |
| Опция 115 | 1 В (+13 дБм) | |
| Разрядность | 12 разрядов/с | |
| Разрешение дисплея | 15 разрядов | |
| Измерение временных интервалов | ||
| Разрешение | 100 пс | |
| Интервал | 2 нс - 100 000 с | |
| Измерение импульсов | ||
| Период | 0 - 1000 с | |
| Минимальная длительность | 2 нс | |
| Измерение фазы (между 2 каналами) | -180º - 360º | |
| Счет событий | ||
| Диапазон счета | 0 - 1015 | |
| Частота | 0 - 350 МГц | |
| Измерение уровня (для стандартных каналов) |
±5,1 Впик с разрешением 2,5 мВ или ±51 Впик с разрешением 25 мВ | |
| Характеристики опорных генераторов | ||
| Параметры | Стандартный | Сверхвысокостабильный (010) |
| Температурная нестабильность (относительно 25°С) | ± 1 ppm | ± 5 ppb |
| Старение | ||
| За сутки | ± 0,3 ppb | |
| За месяц | ± 0,2 ppm | ± 10 ppb |
| За год | ± 1 ppm | ± 50 ppb |
| Временная нестабильность | ||
| Через 5 минут после включения | ± 1 ppm | ± 10 ppb |
| Через 72 часа после отключения питания/разряда батарей | < 50 ppb | < 2 ppb |
| Девиация Алана t = 1c | 1 ppb | 0,01 ppb |
| Калибровочная нестабильность | ± 0,5 ppm | ± 50 ppb |
| Общие данные | ||
| Дисплей | 4,3-дюймовый цветной TFT WQVGA, светодиодная подсветка | |
| Интерфейсы | USB2.0, LAN, GPIB (опционально), cоответствие классу С стандарта LXI | |
| Габаритные размеры | 261,1 мм x 103,8 мм x 303,2 мм | |
| Вес | 3,1 кг | |
